MQ-1B捕食者长航时侦察无人机结构设计

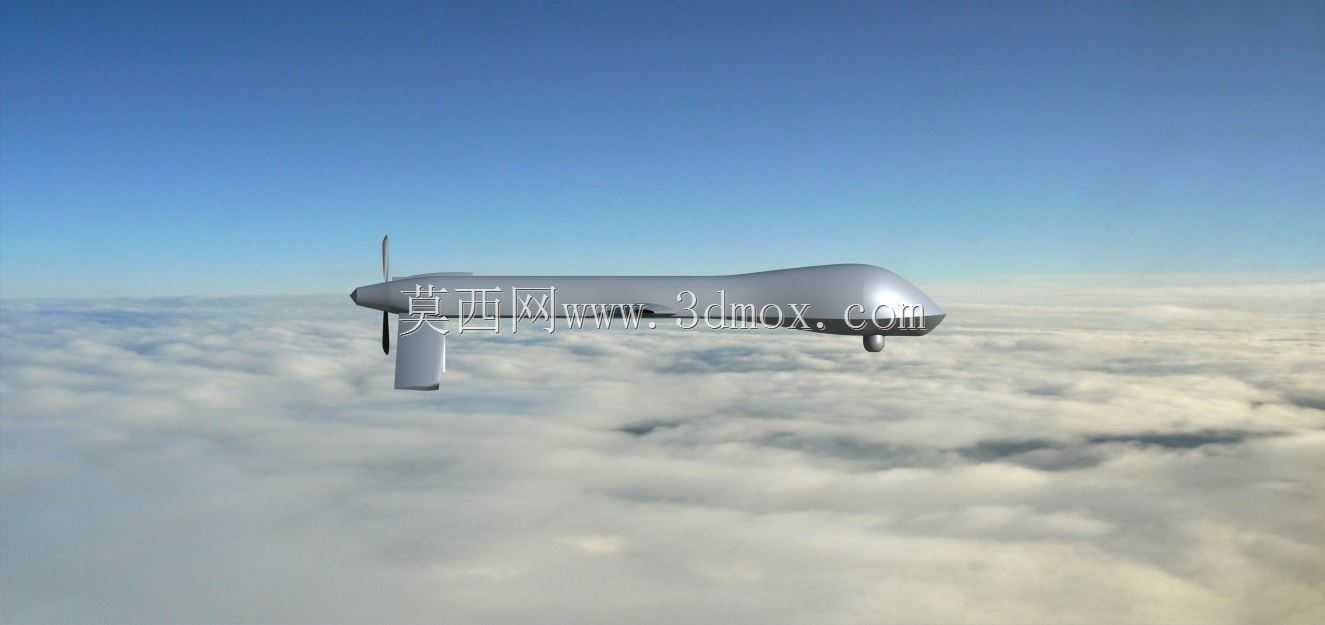

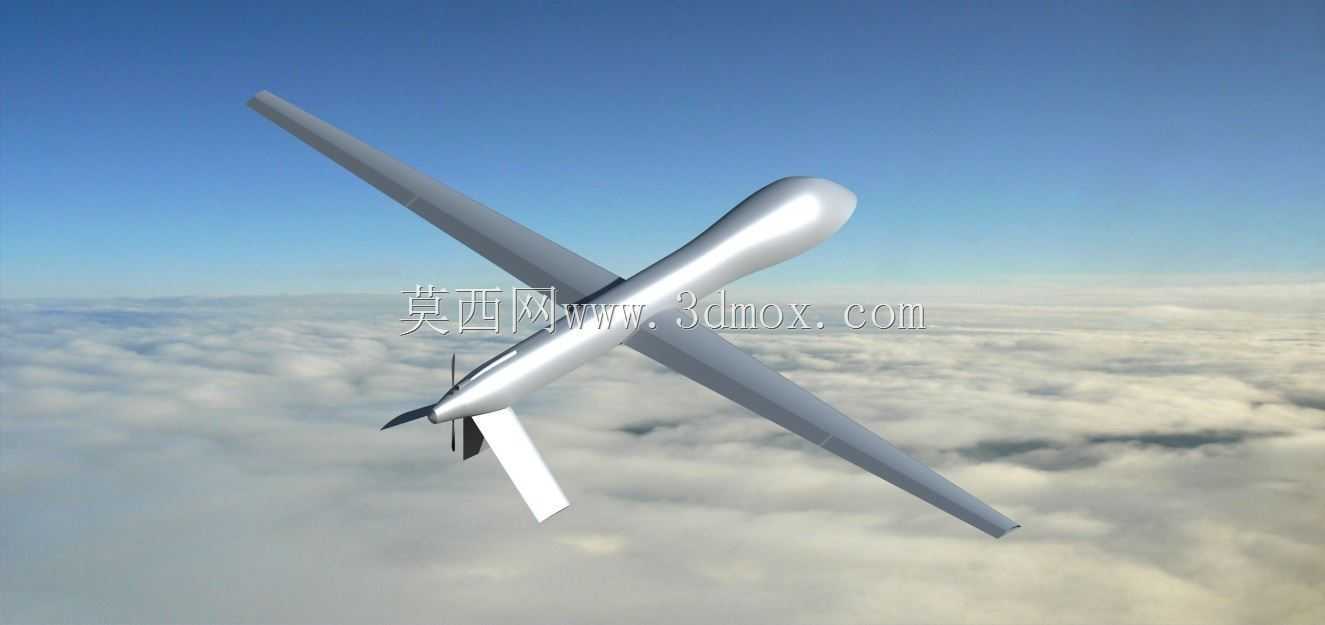

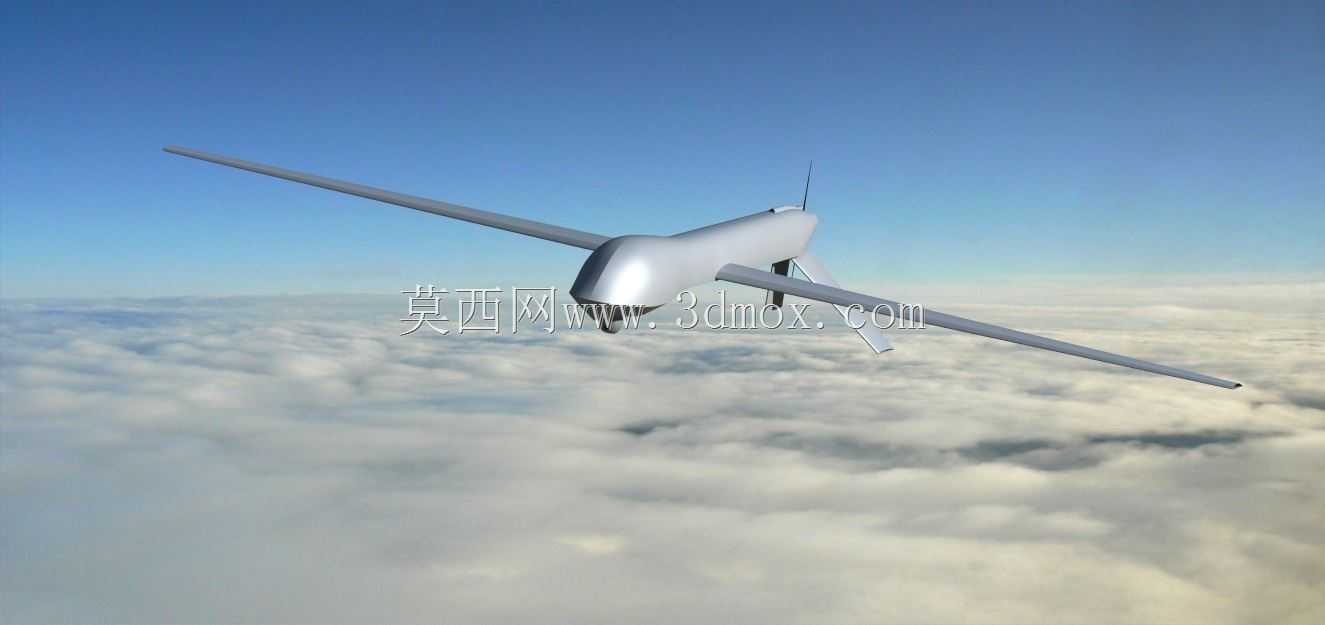

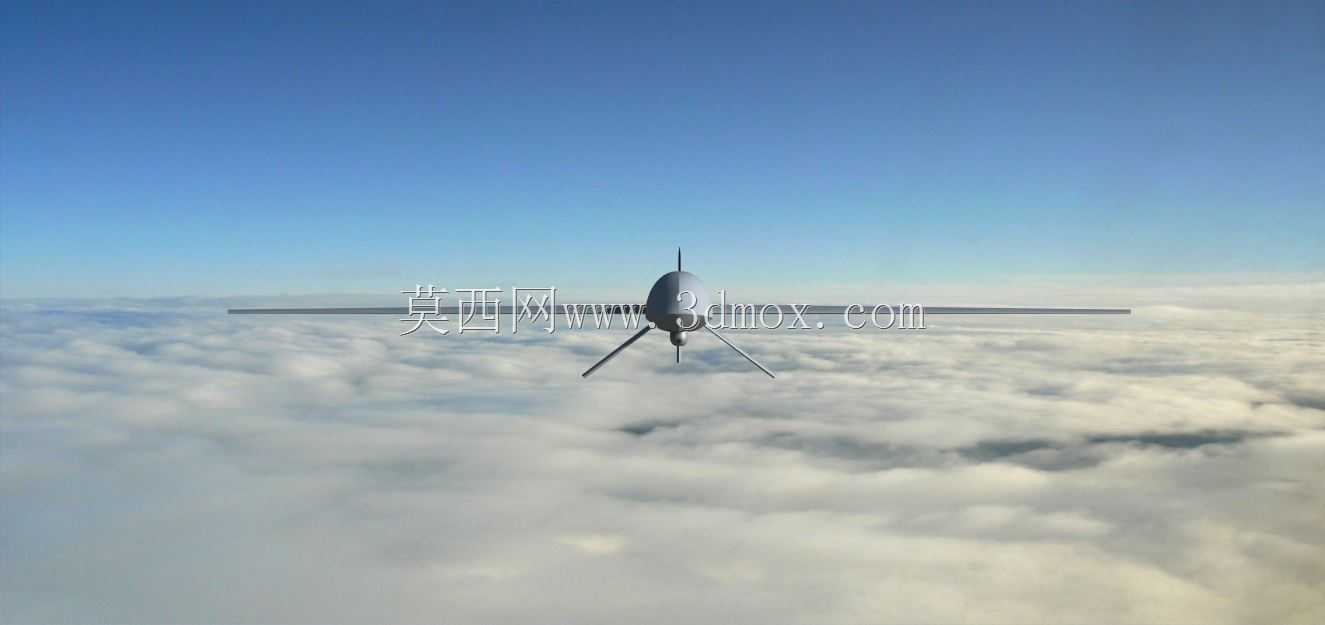

这款MQ-1B无人机的三维结构设计，围绕中空长航时任务场景展开，整体采用常规大展弦比平直翼单发布局，机身截面为近似椭圆的流线型构型，在降低巡航阶段气动阻力的同时，也为内部航电舱、燃油舱、任务载荷舱预留了充足的安装空间。从结构设计逻辑来看，机翼采用上单翼安装形式，安装位置位于机身上部靠后段，这种布局一方面可以让机身下部获得更充裕的载荷挂载空间，避免机翼结构遮挡任务传感器的下视视野，另一方面也能降低地面起降阶段机翼与地面障碍物剐蹭的风险，适配前线简易跑道的起降需求。尾翼部分采用倒V型尾翼设计，相比常规平尾加垂尾的构型，能够有效减少尾翼结构的气动阻力，同时降低尾段的结构重量，配合后置推进式螺旋桨动力单元，让整机的重心配平区间更宽，便于在不同任务载荷配置下调整重心位置，保证飞行姿态的稳定性。在实际应用场景中，这类无人机主要承担长时间战区巡航、目标侦察监视、边境巡逻等任务，因此结构设计上重点考量了长航时飞行的结构疲劳特性，机翼主梁采用贯穿机身的整体式结构设计，翼型选用低速高升阻比的层流翼型，能够在较低的巡航速度下维持较高的升阻比，减少燃油消耗，延长滞空时间。机身前部的球状凸起为光电侦察平台的安装舱位，设计时预留了标准的设备安装法兰与走线通道，可根据任务需求换装不同类型的光电、红外侦察设备，舱位周边做了气动修型处理，减少凸起结构带来的附加阻力与气流紊流对飞行稳定性的影响。起落架采用前三点式不可收放构型，结构简单可靠，降低了收放机构带来的重量增量与故障风险，主起落架安装在机翼根部下方的承力结构上，能够吸收简易跑道起降时的冲击载荷，前起落架带有转向机构，可配合地面操控实现滑行阶段的方向控制。从安装边界来看，整机的翼展与机身长度比例控制在合理区间，机翼外段预留了轻小型任务载荷的挂点结构，挂点位置做了局部加强，能够承载一定重量的外挂设备，同时不会对机翼的气动弹性特性造成明显影响。机身内部的舱段划分清晰，从前到后依次为航电设备舱、任务载荷舱、燃油舱、动力舱，各舱段之间设置有承力隔框，既保证机身整体的结构刚度，也便于不同系统的安装调试与后期维护。尾翼与机身的连接采用快拆式结构设计，能够在地面转场运输时快速拆解尾翼部分，减小整机的运输尺寸，适配中型运输车辆的装载边界。在气动细节处理上，机身与机翼的连接处做了翼根整流设计，减缓翼根处的气流分离，螺旋桨桨盘前方的机身尾部做了收缩修型，避免机身结构干扰螺旋桨的进气流场，提升动力单元的推进效率。
