车用点火系统火花塞结构设计

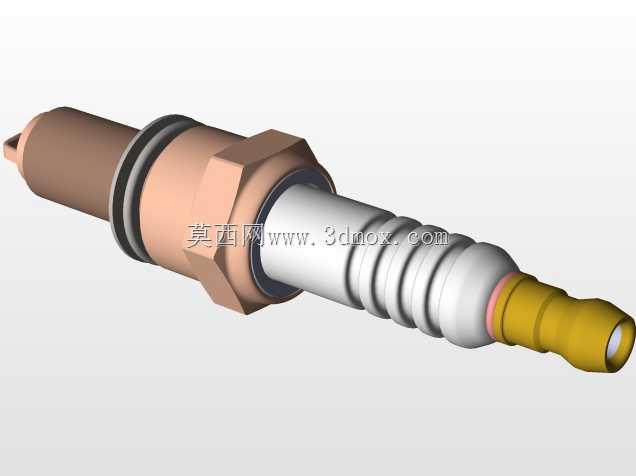

　　在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，这套三维结构完整还原了量产车用火花塞的全部装配细节，覆盖从接线端到点火端的所有功能段。建模过程中首先明确了安装边界的约束条件：安装螺纹段采用公制细牙螺纹规格，匹配绝大多数小排量乘用车缸盖的安装孔位，螺纹有效啮合长度严格控制在合理区间，避免过长伸入燃烧室干扰气门运动、或是过短导致密封失效的问题，六角拧断部位的对边尺寸符合标准套筒规格，方便装配时施加标准扭矩，不会出现打滑或是棱角崩损的情况。从功能分区来看，最上端的接线端子采用阶梯式卡接结构，能够和高压点火线的接头形成可靠过盈配合，避免发动机运行过程中的振动导致接线松脱、点火能量损耗；

　　紧邻接线端的伞裙状绝缘瓷段做了多道环形凸起设计，一方面增加了瓷体表面的爬电距离，避免缸盖罩内的油汽、灰尘附着后出现高压爬电漏电的问题，另一方面多道棱筋也提升了瓷体的抗弯折强度，应对装配和运行过程中的侧向冲击力。中间的金属壳体是整个部件的承载基体，除了前段的安装螺纹和六角拧动结构外，壳体和内部陶瓷绝缘体之间设置了多层密封垫圈，既有铜质的导热密封垫，把陶瓷体吸收的燃烧热量快速传导到壳体、再传递到缸盖散热，也有弹性密封结构，抵消陶瓷和金属壳体热膨胀系数差异带来的应力，避免冷热交变工况下出现漏气、瓷体碎裂的故障。伸入燃烧室的点火端，中心电极和侧电极的伸出长度经过反复校核，电极间隙控制在适配常规点火系统的区间，

　　既保证点火电弧的能量足够点燃混合气，也不会因为间隙过大导致点火线圈负载过高、或是间隙过小导致电弧能量不足、燃烧不充分。侧电极采用焊接固定在壳体端面上的结构，焊接位置做了过渡圆角处理，减少应力集中，避免长期高温振动下出现电极脱落的问题。建模时特意还原了各部件之间的装配公差带，陶瓷绝缘体和金属壳体之间的配合为过渡配合，保证压装后既不会出现相对窜动，也不会因为过盈量过大撑裂瓷体；中心电极和陶瓷内孔之间采用密封玻璃粉烧结固定的结构模拟，保证中心电极的导电稳定性和密封性能，杜绝燃烧室内的高压燃气从电极缝隙窜出。实际应用场景中，这类火花塞广泛适配自然吸气及小排量涡轮增压汽油发动机，覆盖民用乘用车、小型通用汽油机、摩托艇等搭载点燃式内燃机的设备，

　　设计时充分考虑了不同工况下的可靠性：低速低负荷时电极温度维持在自清洁温度区间，避免积碳附着导致电极漏电缺火；高负荷高速运行时，壳体和瓷体的导热路径设计能够把电极温度控制在热值匹配的区间，不会出现过热早燃、电极烧蚀的问题。整个模型的各段外形尺寸都严格参照量产通用件的实际参数，没有做夸张的异形结构，安装定位面到电极端面的突出距离、密封垫圈的压缩量、接线端子的插拔长度都符合行业通用互换标准，能够直接用于点火系统的装配干涉检查、维修实训的结构演示，也可以作为发动机周边附件布局设计时的参考模型，帮助设计人员在缸盖布局阶段提前预留出足够的安装操作空间、高压布线空间，避免后续装配时出现套筒无法伸入、点火线和周边管路干涉的问题。
