四旋翼飞行器机架结构设计方案

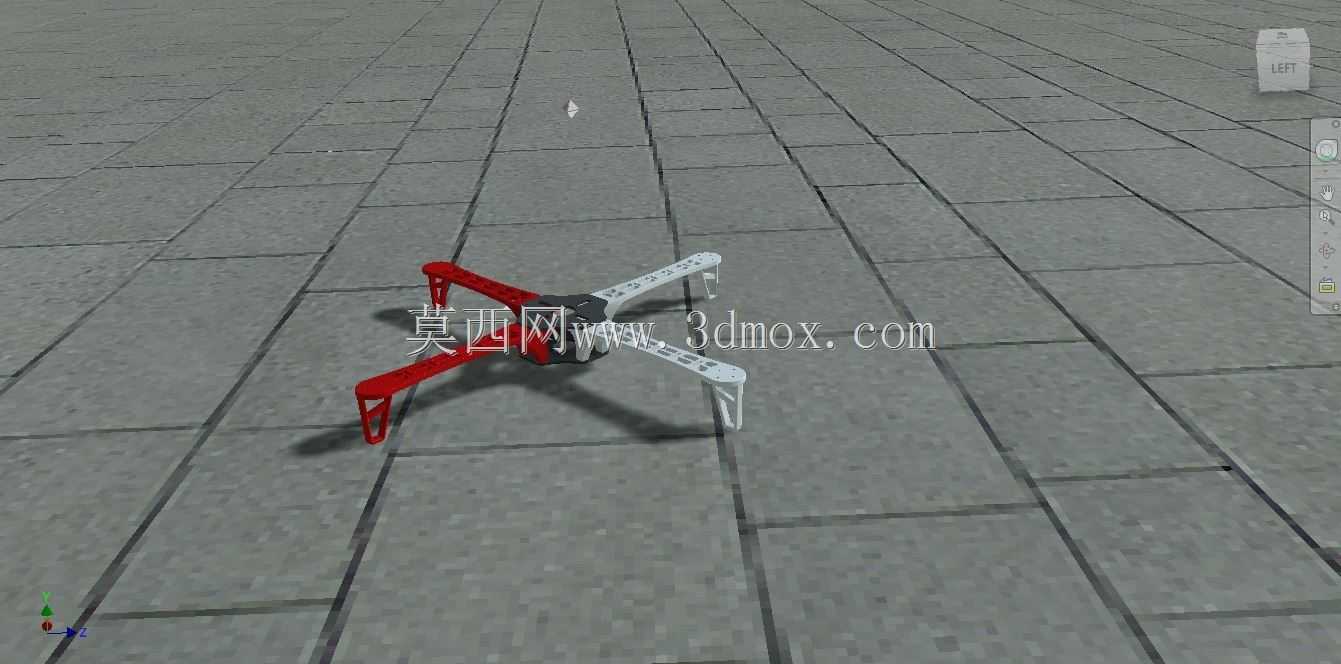

这款四旋翼机架是多旋翼无人飞行器的核心承载结构，主要面向消费级航拍、小型作业巡检、青少年航模科创实践等应用场景，作为整套飞行动力系统、控制系统、载荷模块的安装载体，承担着飞行过程中全部载荷传递、振动缓冲、结构定位的核心作用，是保障飞行器飞行稳定性、结构可靠性的基础部件。

从实际使用用途来看，该机架可适配不同动力规格的无刷电机与螺旋桨组合，既可以搭载轻量化航拍相机完成低空取景拍摄任务，也可以搭载小型传感模块完成校园环境巡检、户外简易测绘等轻量化作业，同时也能作为航模爱好者DIY组装飞行器的基础承载平台，适配不同飞控板、电池、电调的安装需求，具备较强的场景适配性。

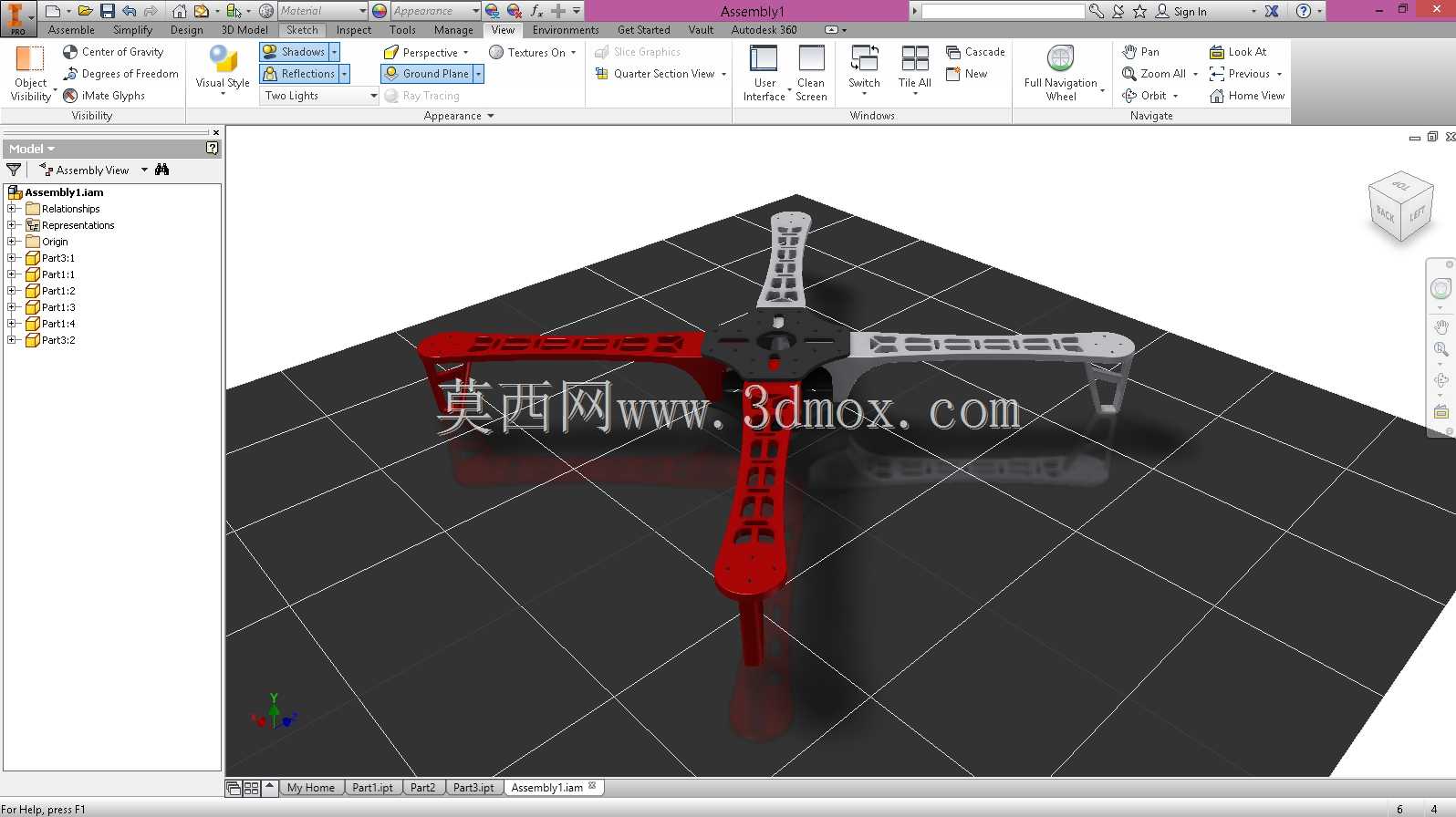

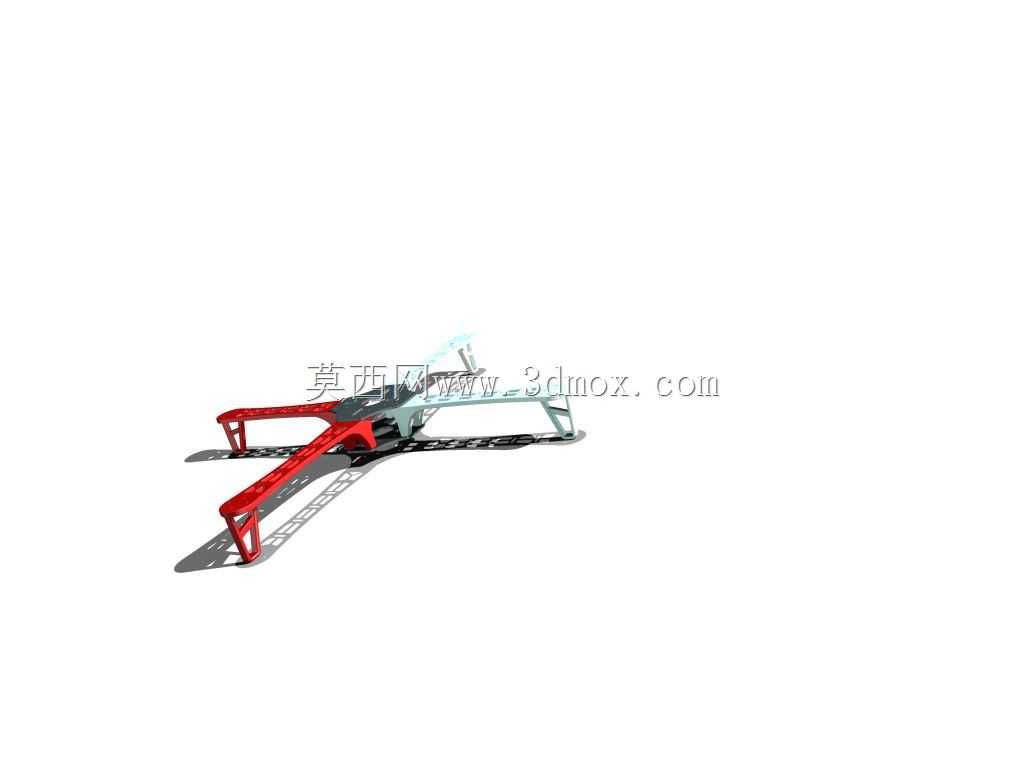

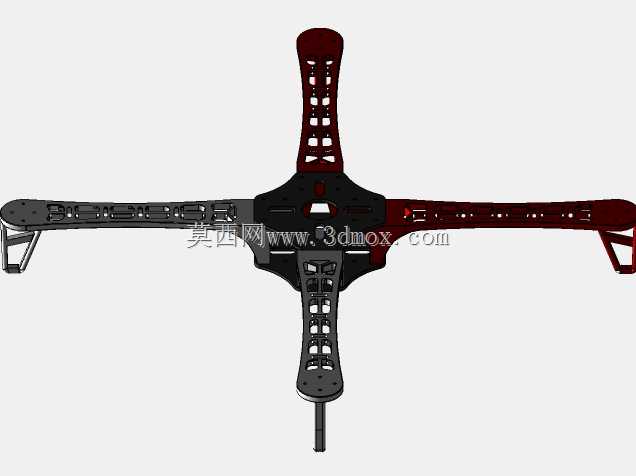

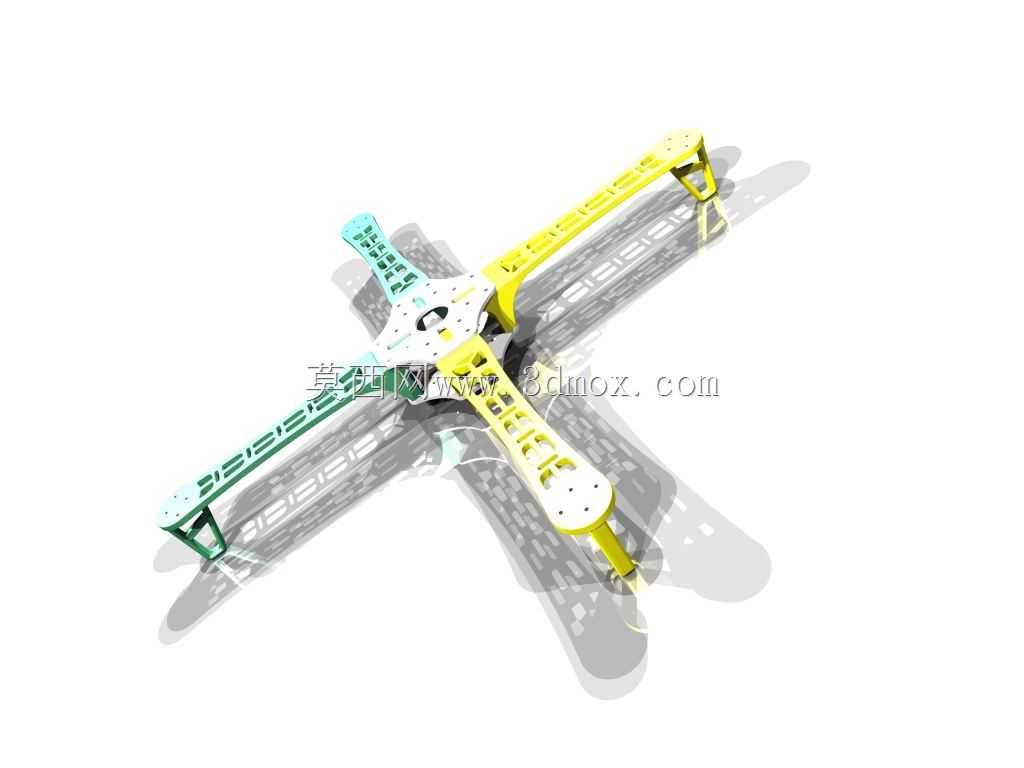

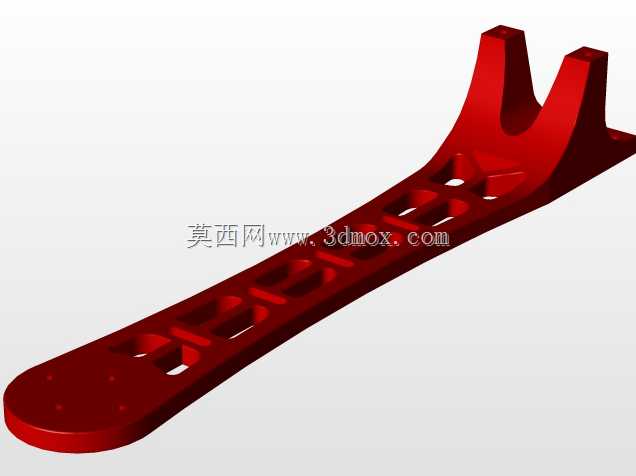

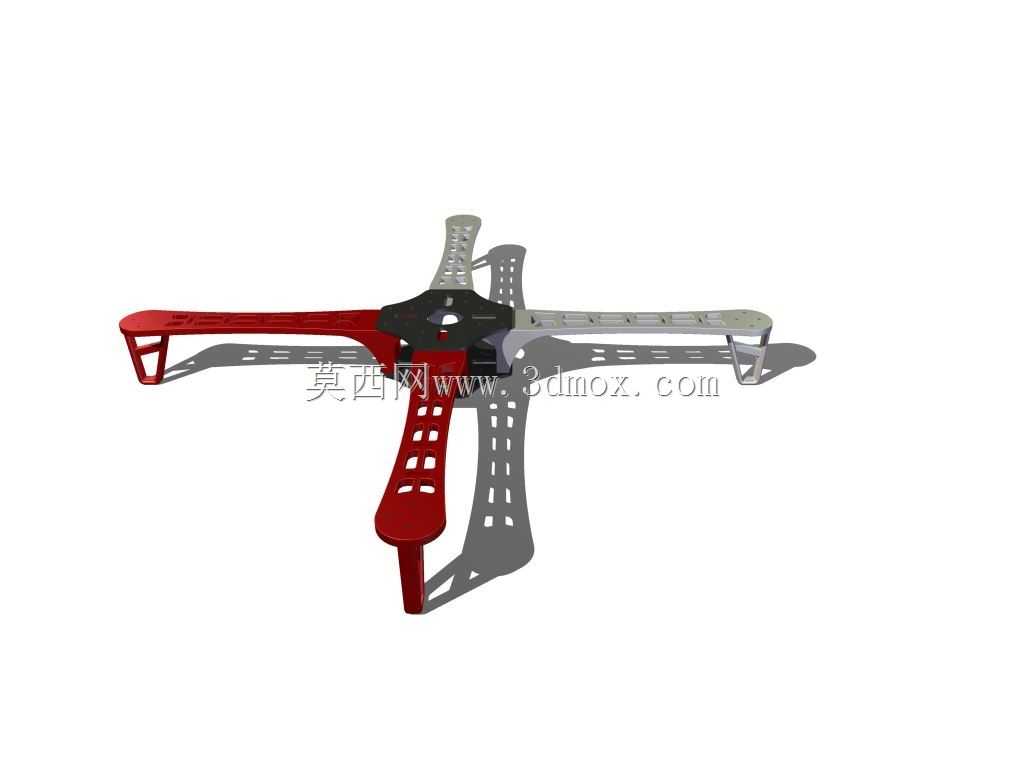

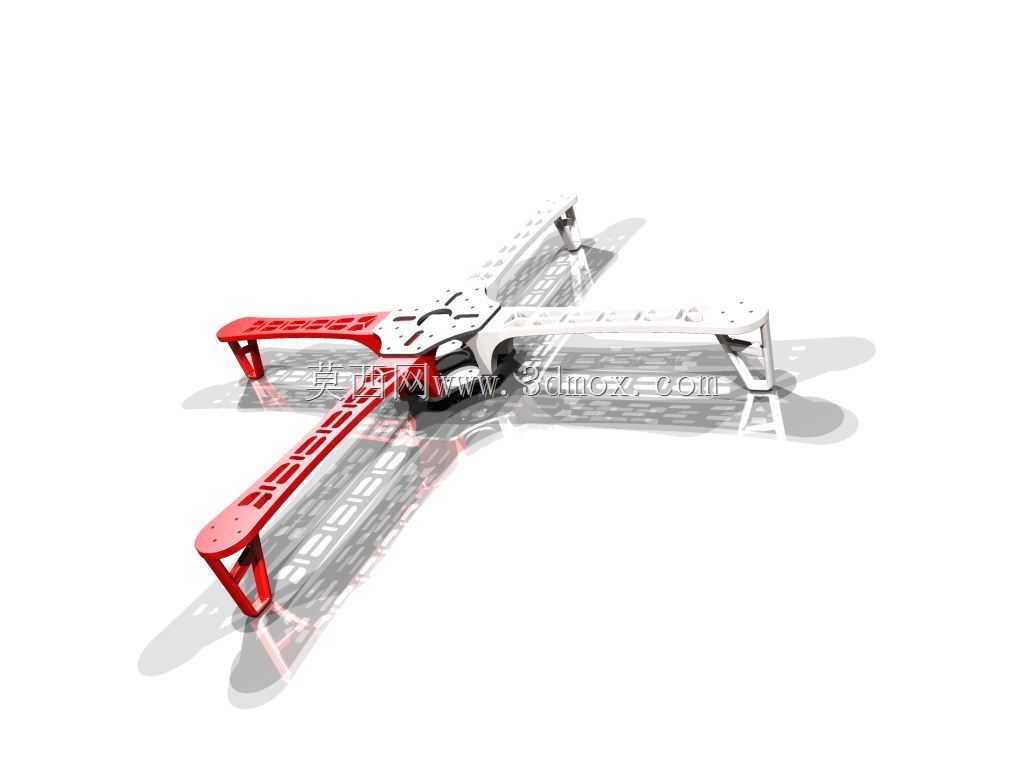

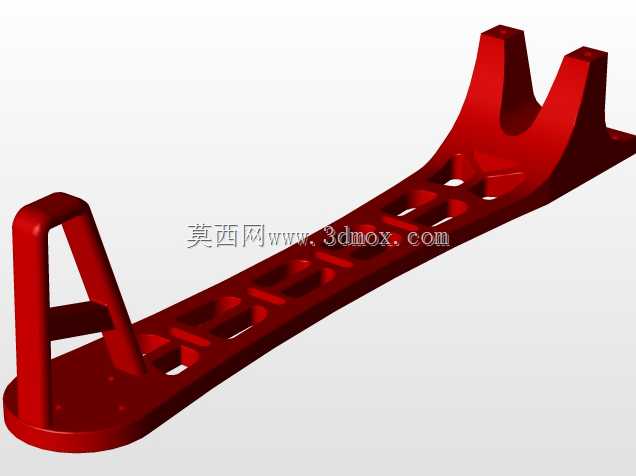

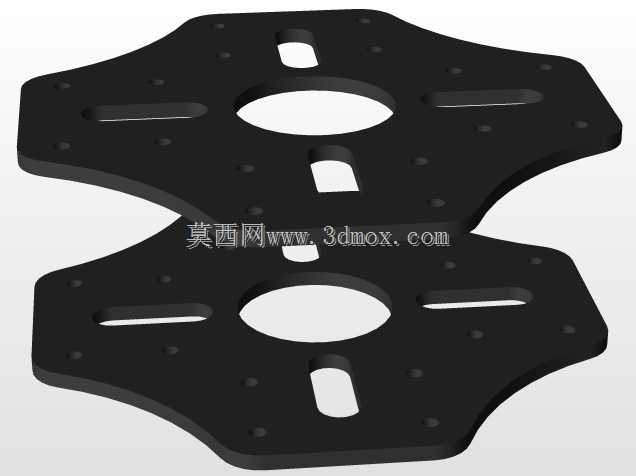

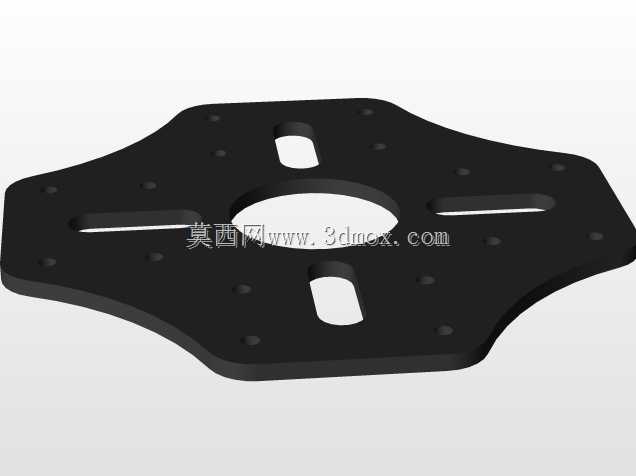

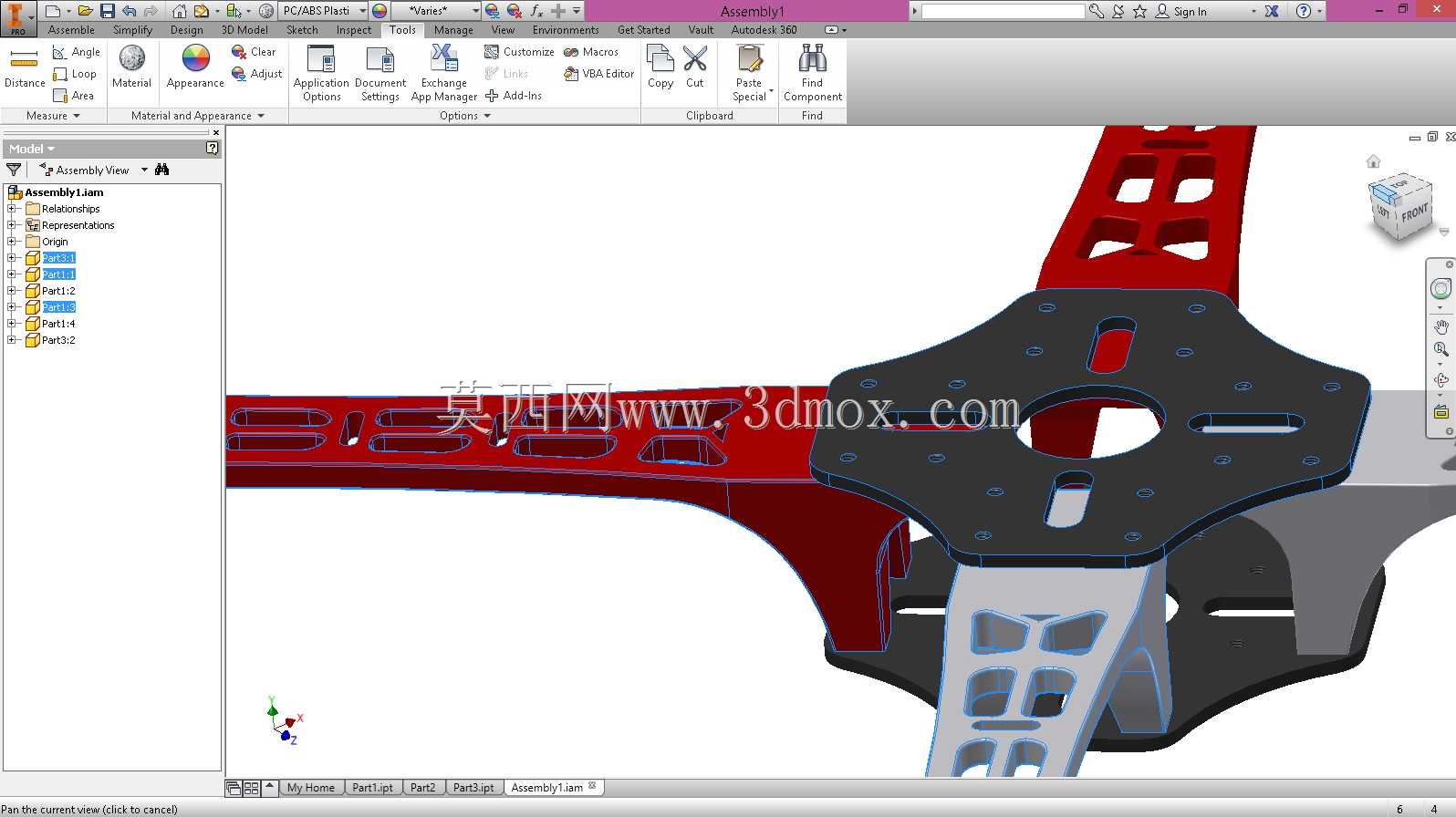

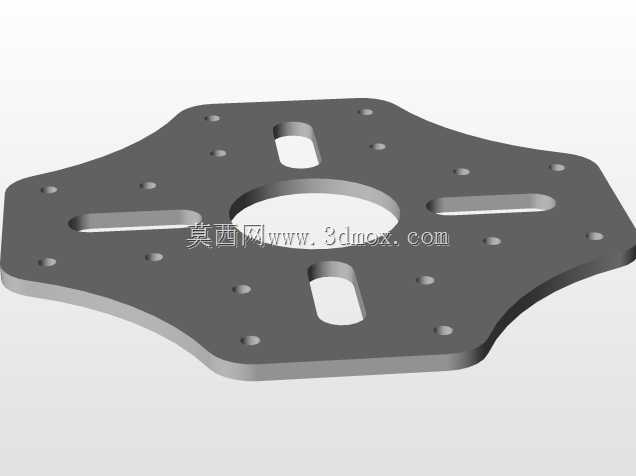

在功能特性设计上，机架采用四臂对称X型布局，四个机臂沿中心呈90度均匀分布，能够让四个动力单元的拉力均匀作用于机身中心，保障飞行过程中姿态调整的力矩平衡，降低飞控系统的姿态修正负担。机臂采用镂空减重设计，在保证结构抗弯、抗扭强度的前提下尽可能削减不必要的结构重量，提升整机的推重比，延长续航时间。中心板区域预留了多层安装位，可分层布置飞控板、电调、电池、GPS模块等核心部件，合理分配整机重心位置，避免重心偏移带来的飞行姿态不稳定问题。机臂末端设计有标准化的电机安装孔位，可适配主流规格的无刷电机底座，无需额外打孔改装即可完成动力组件的固定。

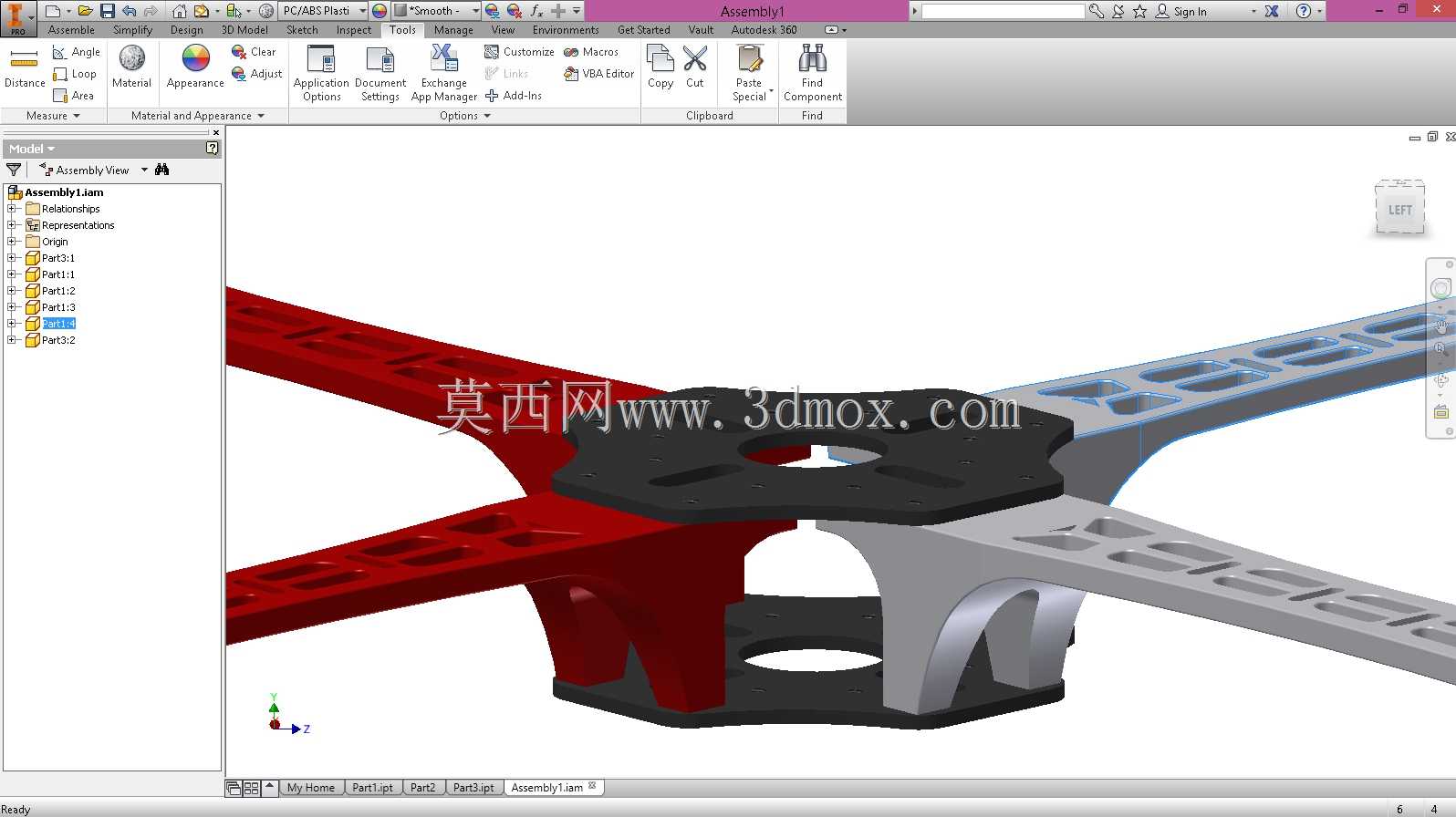

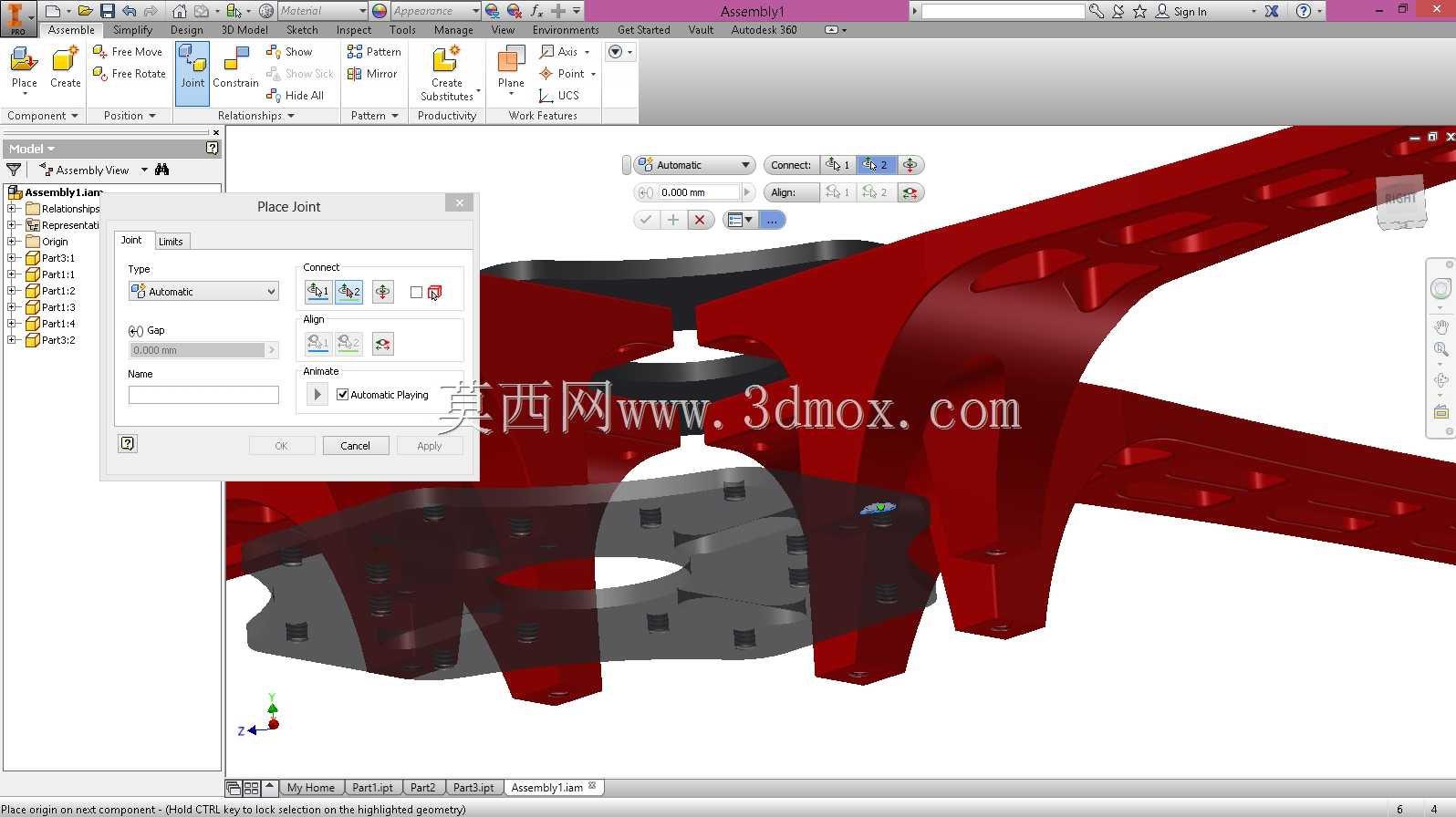

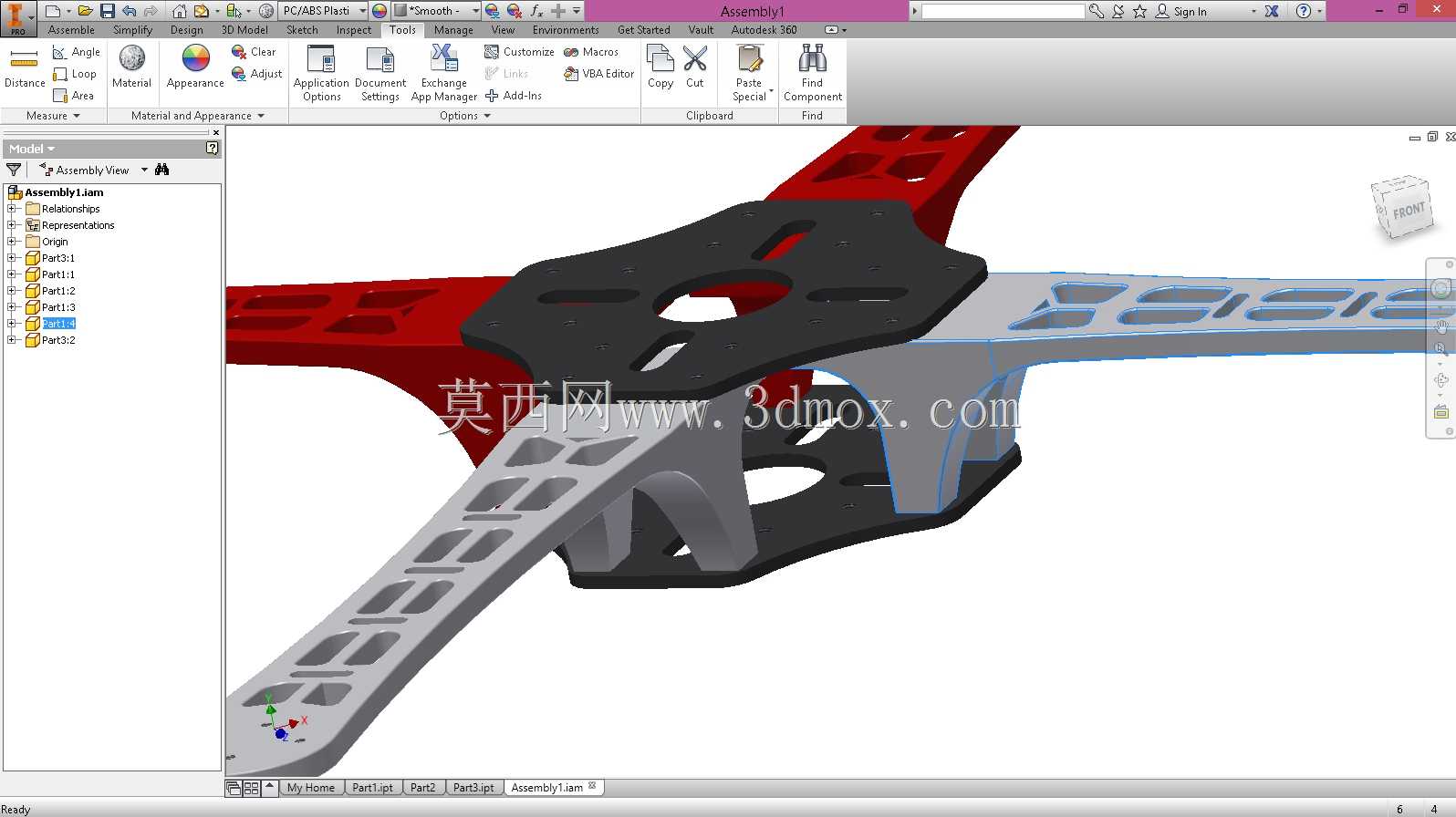

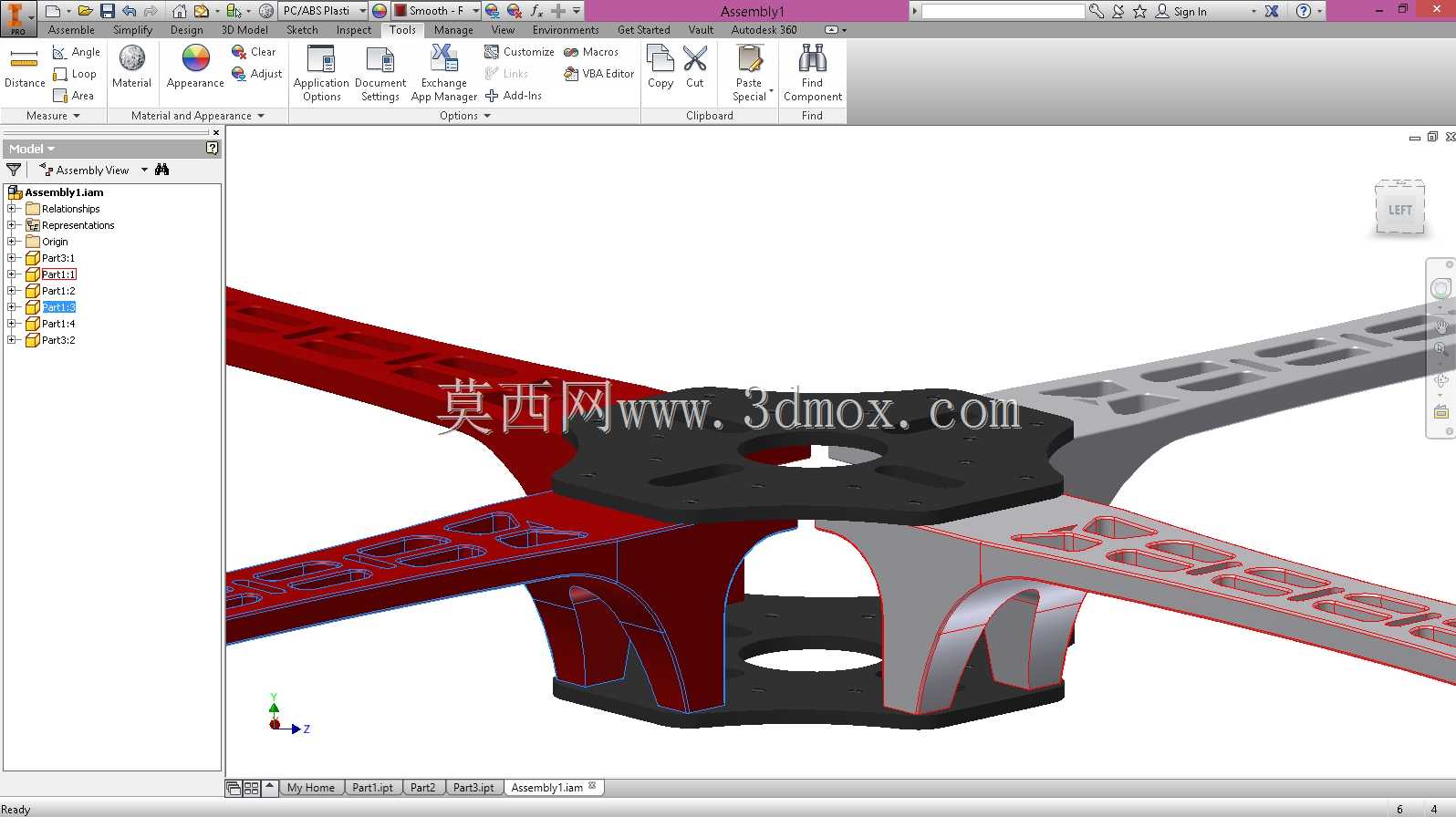

设计思路上，该机架优先兼顾结构强度与轻量化需求，机臂与中心板的连接位置做了加强过渡处理，能够抵消飞行过程中电机高速转动带来的持续振动，避免长期振动导致的连接松动、结构疲劳问题。机架整体采用快拆适配的结构逻辑，机臂与中心板的连接位置预留了标准紧固件安装位，无需复杂工具即可完成机臂的拆装更换，在机臂发生碰撞损坏时可快速替换备件，降低维护成本。同时设计时省略了不同软件间存在差异的连接扣件结构，预留了通用的安装间隙，方便使用者根据自身的组装需求搭配不同规格的连接固件，适配不同的组装方案。

在外形尺寸与安装边界上，机架对角电机轴距适配中小型四旋翼的通用尺寸范围，机臂长度经过合理测算，既能够保证相邻螺旋桨转动时不会发生剐蹭干涉，又不会因为机臂过长导致整体结构刚性下降。中心安装区域的尺寸能够兼容主流规格的飞控板、标准尺寸航模锂电池的安装，底部预留了载荷安装位，可挂载重量在额定载荷范围内的航拍相机或者其他作业模块，机架整体的安装边界充分考虑了常用配件的尺寸规格，不会出现配件安装干涉的问题，能够满足常规DIY组装与小型作业场景的使用需求。
