两节圆柱电芯开放式电池仓结构

　　这个电池仓结构主要面向便携式电子装置、小型传感节点、手持检测仪器以及教学实验装置中的圆柱电芯安装需求，核心作用是把两节串联布置的圆柱形电池约束在狭长壳体内，并在轴向两端预留导电接触位置，使电芯在设备搬运、倾斜、轻微振动过程中仍能保持稳定的电气连接。实际选型时，这类结构常出现在低功耗仪表、遥控终端、小型驱动模块和户外检测设备里，设计重点并不在复杂曲面，而在于电芯取放路径、端部接触可靠性、壳体壁厚、卡扣位置以及与外部设备外壳之间的安装边界是否协调。

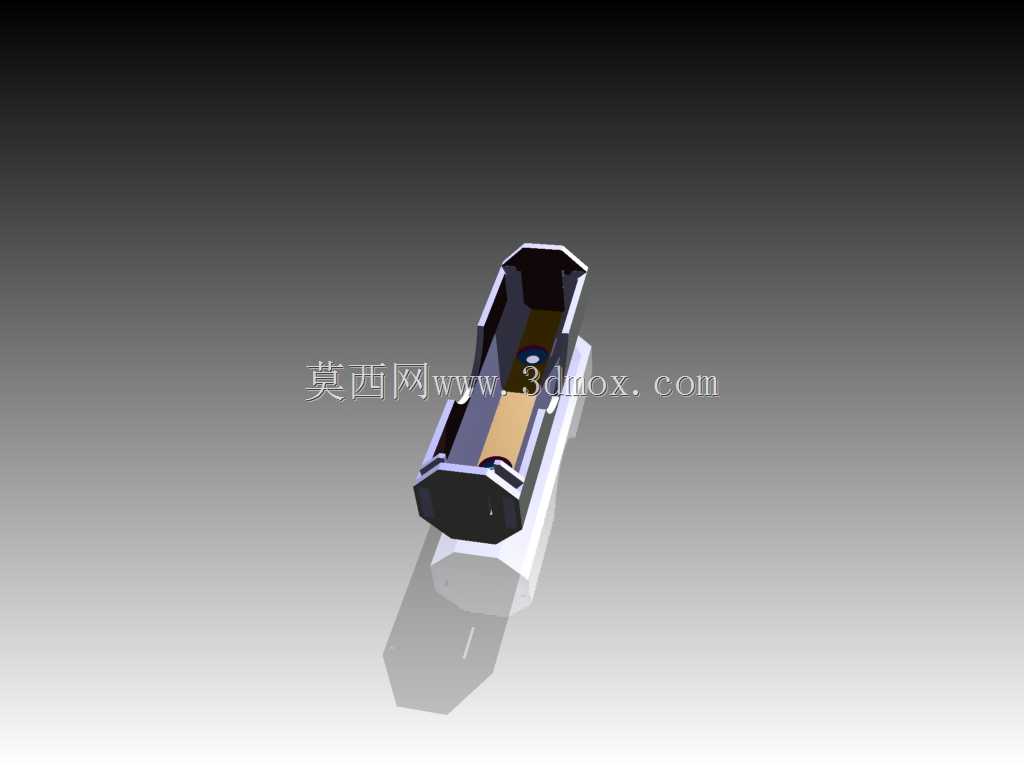

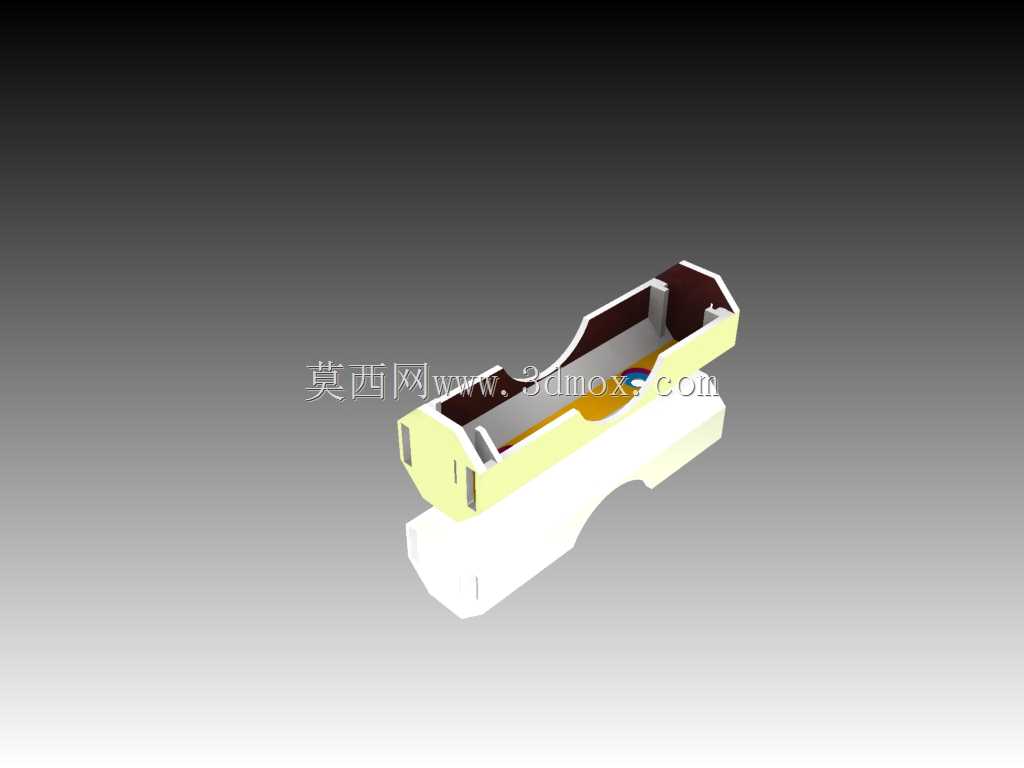

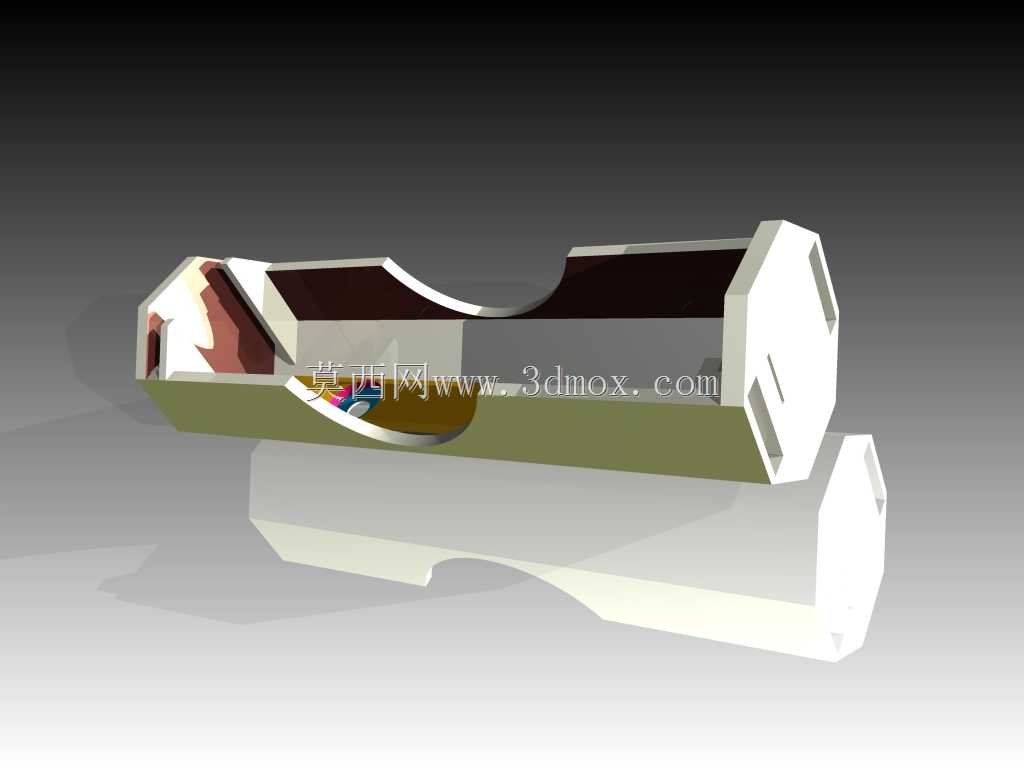

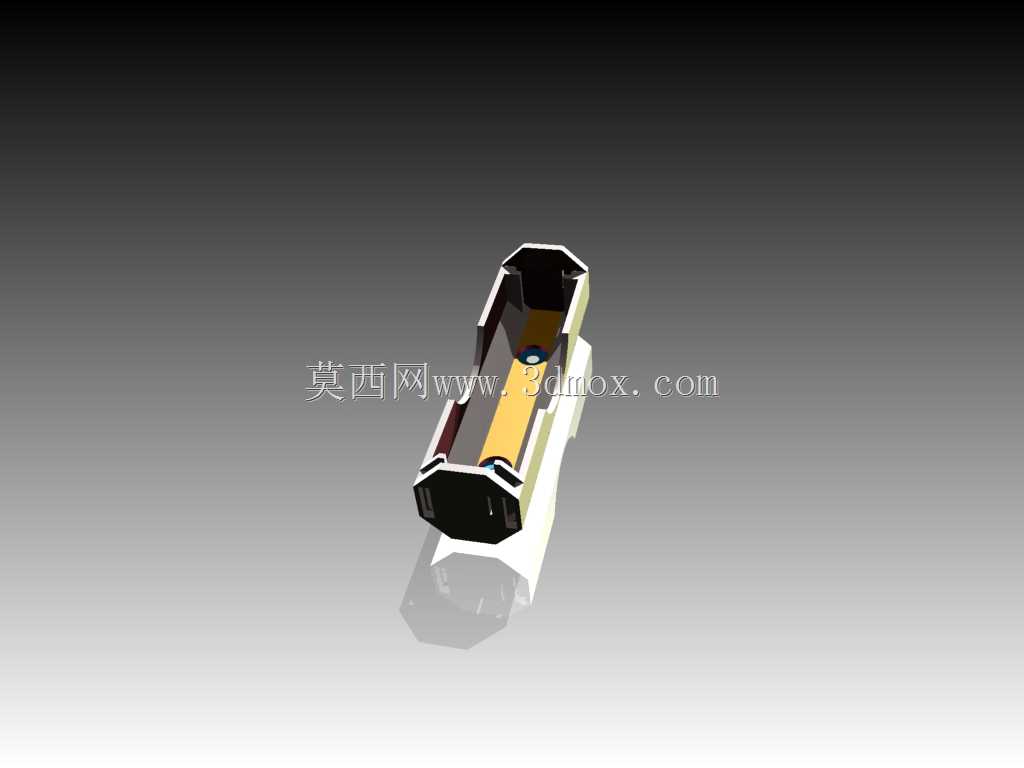

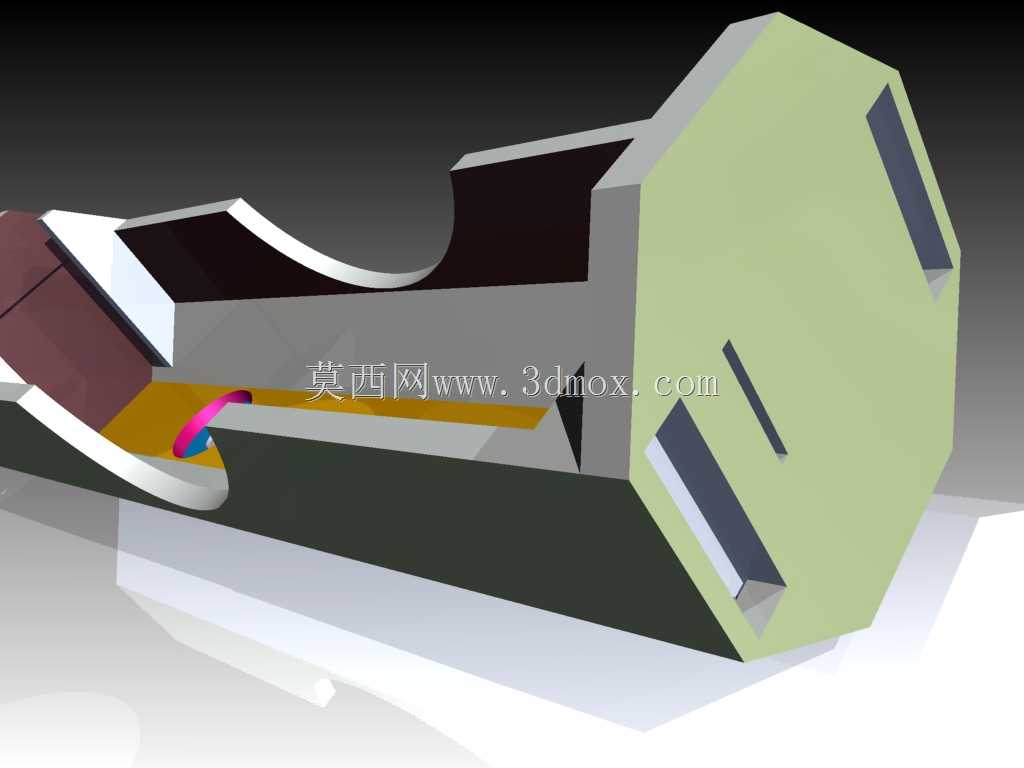

　　从结构形态看，模型采用长条形开放式仓体，内腔按照圆柱电芯的外径和轴向长度布置，底部承托面与侧向限位面共同限制电芯径向位移。仓体一端设置封闭或半封闭的端部挡壁，另一端保留电极接触区域，便于布置金属弹片、螺旋弹簧或导电片。图中仓体内部可以看到电芯沿长度方向装入，侧壁并非完全包裹，而是通过局部立边和端部结构形成定位，这种做法有利于减少材料占用，也能让装配人员直接观察电池是否落位。对于需要频繁更换电池的设备，开放式侧壁还能降低取放阻力；对于固定后不再频繁维护的装置，则可在外侧增加盖板或卡扣，以提高防护能力。

　　设计思路上，电池仓不能只按电芯理论外径画一个圆筒。圆柱电池存在制造公差，外皮包覆、正极凸台高度、负极平面状态以及低温环境下的尺寸变化都会影响装配。若内腔过紧，电芯装入后可能出现卡滞，更换时需要用力抠取；若内腔过松，设备受到冲击时电芯会在仓内窜动，导致电极接触瞬间断开。因此工程建模时通常会在电芯与仓壁之间保留合理间隙，在关键位置设置弹性接触或柔性限位，而不是依靠整个腔体强行夹紧。端部导电件的压缩行程也要提前校核，弹簧或弹片在电池装入后应处于稳定压缩区间，既不能预压不足造成接触电阻波动，也不能过度压缩导致装配困难或疲劳失效。

　　外形尺寸方面，该类仓体的长度由两节圆柱电芯的轴向尺寸、端部导电件占用空间以及端壁厚度共同决定；宽度方向需要覆盖电芯直径，并在两侧增加结构壁厚和加强边；高度方向则取决于电芯半径、底部承托壁厚以及上方盖板或设备壳体的预留空间。安装边界需要重点关注三个位置：一是电池正负极端部与导电片的重合区域，必须保证电极接触面不会被塑胶壁遮挡；二是仓体与设备外壳的固定孔、卡扣或螺钉柱位置，不能与电芯运动路径发生干涉；三是电池取放方向上的开口尺寸，手指或辅助工具进入仓体时应有足够空间。若设备内部还有电路板、导线和开关，电池仓侧壁还应承担一定隔离作用，避免电芯外皮与焊点、锐边直接摩擦。

　　从使用场景看，电池盒虽然是小型部件，却直接影响设备的维护体验和供电稳定性。手持仪器在跌落时，电芯惯性会沿轴向冲击端部接触件，因此端壁和导电片固定位需要有足够强度；传感节点长期安装在固定位置时，电池可能数月甚至更久不更换，接触材料的抗松弛和抗氧化能力就比频繁拆装的顺滑性更重要；教学或演示装置则更强调可视性，开放仓体能够让观察者直接理解电池排列方式和电流路径。模型中未加入金属弹簧，实际工程化时可以在负极侧加入压缩弹簧，在正极侧采用固定导电片或弹性触点，通过弹簧提供轴向预紧力，使电池在长度公差和振动条件下始终贴紧接触端。

　　建模处理时，仓体的转角、壁厚和脱模方向需要一并考虑。塑胶件不宜在尖角处产生应力集中，电芯接触的边缘应做圆角或导角，既方便电池滑入，也能避免刮伤电池外皮。侧壁较高的位置可设置加强筋，但加强筋不能伸入电芯有效容纳空间；底部若需要减重或散热，可开局部孔槽，但开孔边缘不能形成锋利支撑线。对于需要与上盖配合的结构，还要在仓体两侧预留扣位、止口或螺钉连接面，并检查盖板闭合后是否会压到电池正极凸台或导致电芯侧向翘起。

　　整体来看，这个结构把电池容纳、轴向定位、电极接触和外部安装几个功能集中在一个狭长壳体中，适合作为小型设备供电舱的基础方案。后续细化时，可围绕金属弹片选型、盖板锁紧方式、防反装结构、壳体材料和设备内部布局继续展开，使模型从外观表达进一步转化为可加工、可装配、可维护的实际零件。
