运动型汽车轮毂带轮胎总成结构设计

　　这套车轮总成三维结构覆盖乘用车行走系统最核心的旋转承载单元，整体由橡胶轮胎与金属轮毂两大模块组合而成，在整车架构里承担垂直载荷传递、驱动制动力矩输出、转向侧向力支撑以及路面冲击缓冲的多重作用，是整车底盘性能落地的关键终端部件。

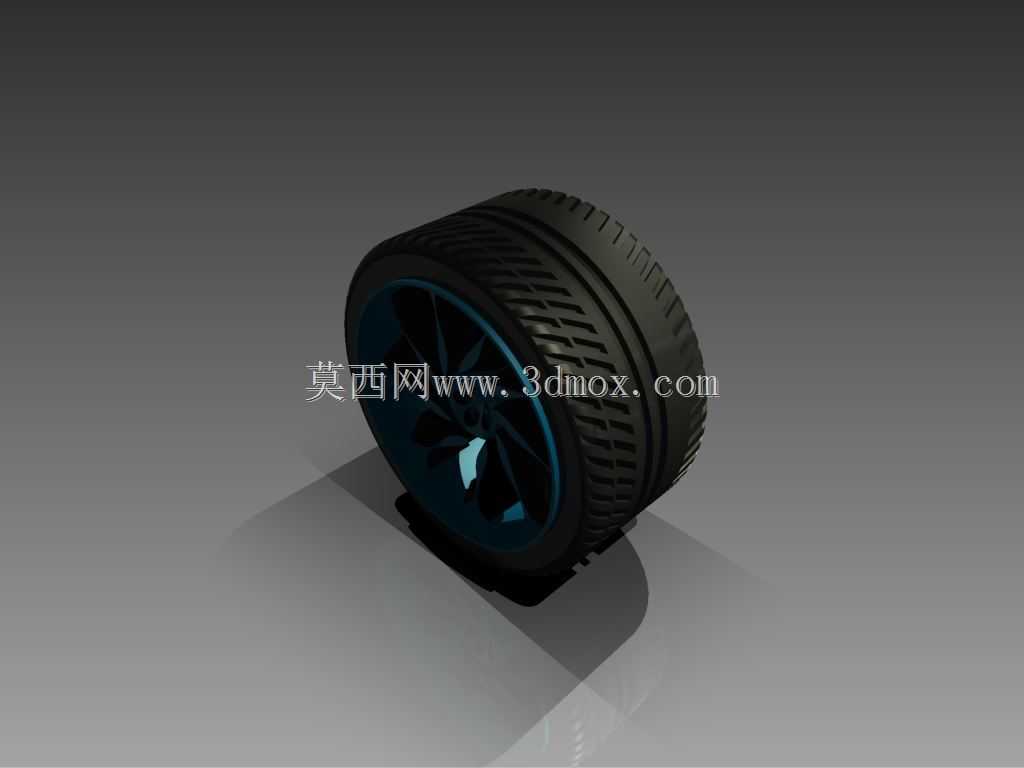

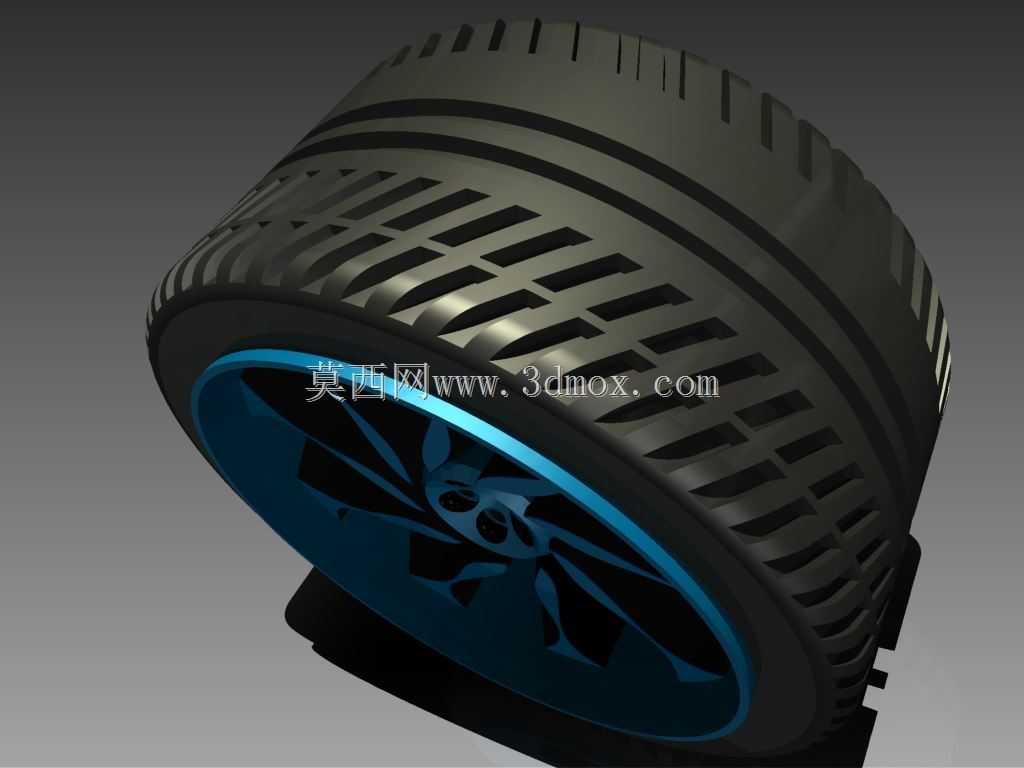

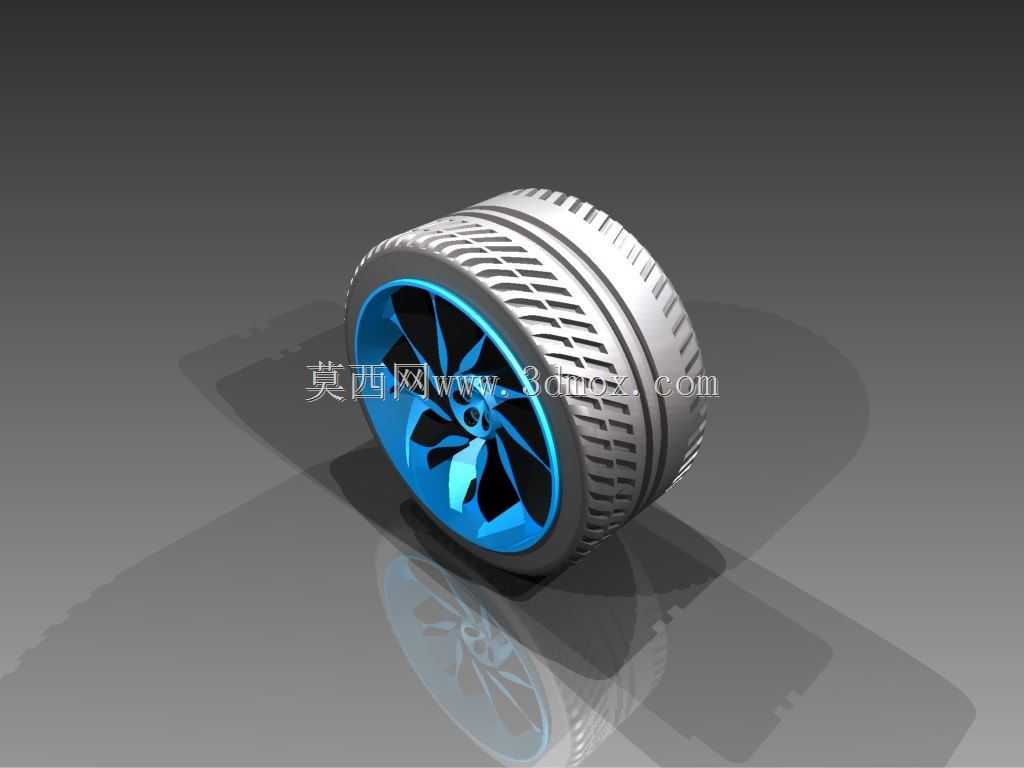

　　从实际装车场景来看，这类大尺寸低扁平比运动风格车轮，多用于性能取向乘用车、改装展示车辆以及小型电动实验平台的行走端。轮胎部分采用宽胎面设计，胎面排布多组连续周向排水沟槽与横向交错花纹块，花纹块边缘做了细碎切槽处理，干地铺装路面下大块花纹可以提供足够的接地面积，传递加速与制动扭矩，湿地工况下周向沟槽可以快速排开胎面与路面之间的积水，削弱水滑效应；胎侧采用低扁平比的薄壁结构，相比普通家用车厚胎侧，转向时胎侧挠曲变形量更小，轮端指向响应更直接，配合胎体内部的帘布层、带束层分层结构，既可以过滤路面小幅高频振动，又能在过弯侧向加速度较大时保持胎面与地面的贴合姿态。建模过程中轮胎外轮廓严格按照回转体成型逻辑搭建，胎面花纹沿周向阵列排布，胎唇位置预留与轮辋配合的刚性卡合结构，保证充气后胎圈可以紧密压合在轮辋凸缘上，避免高速旋转下出现脱圈风险。

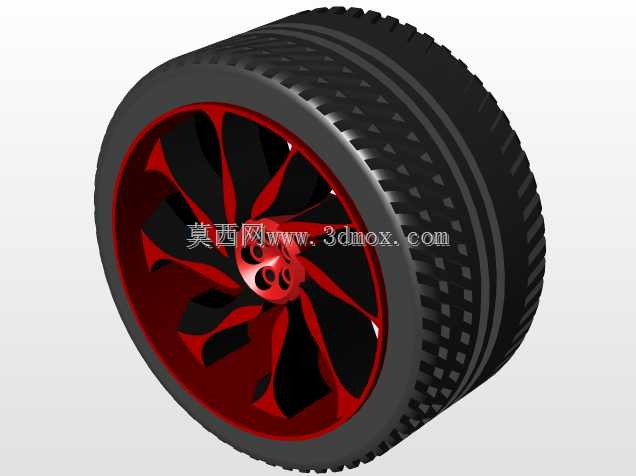

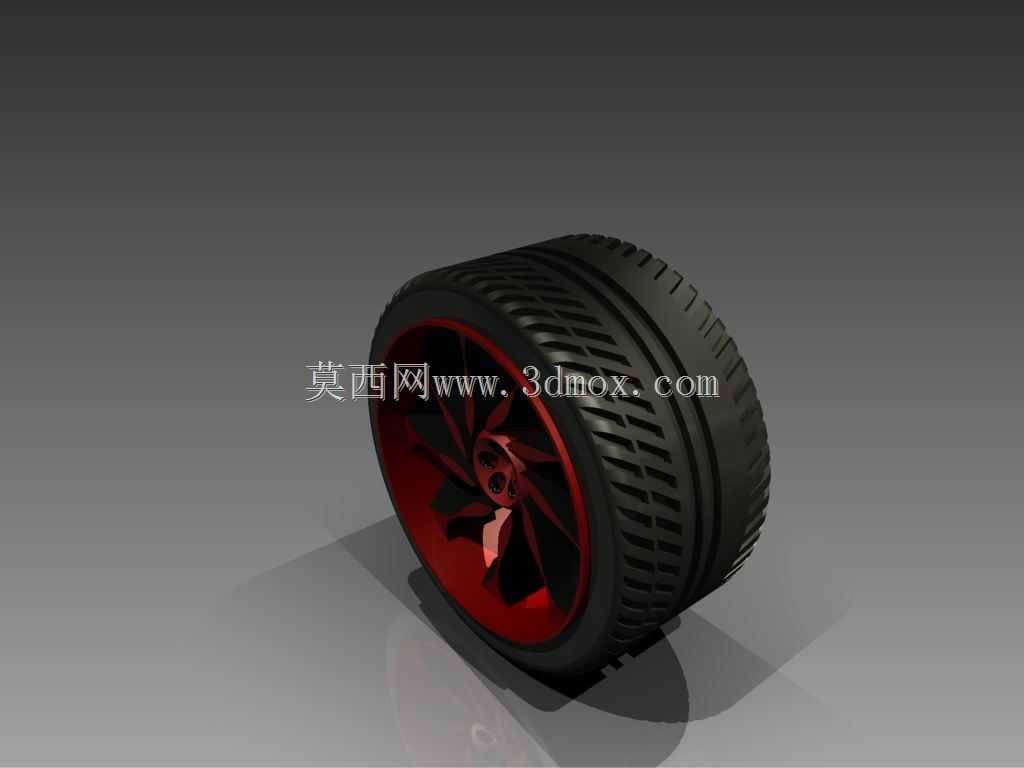

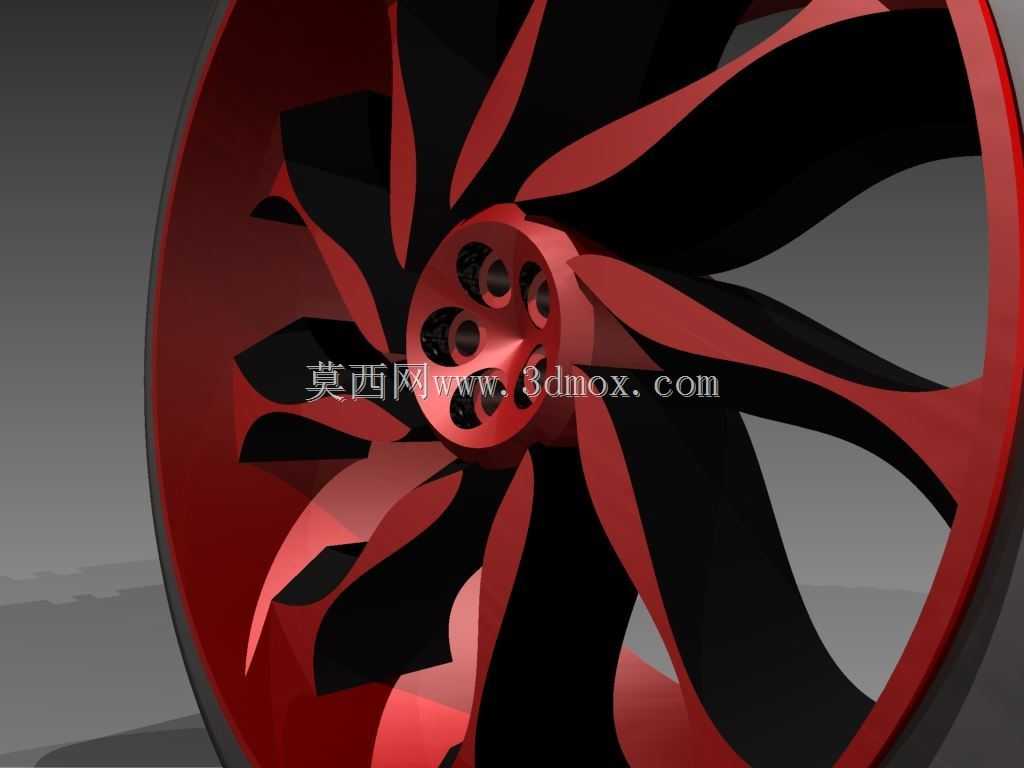

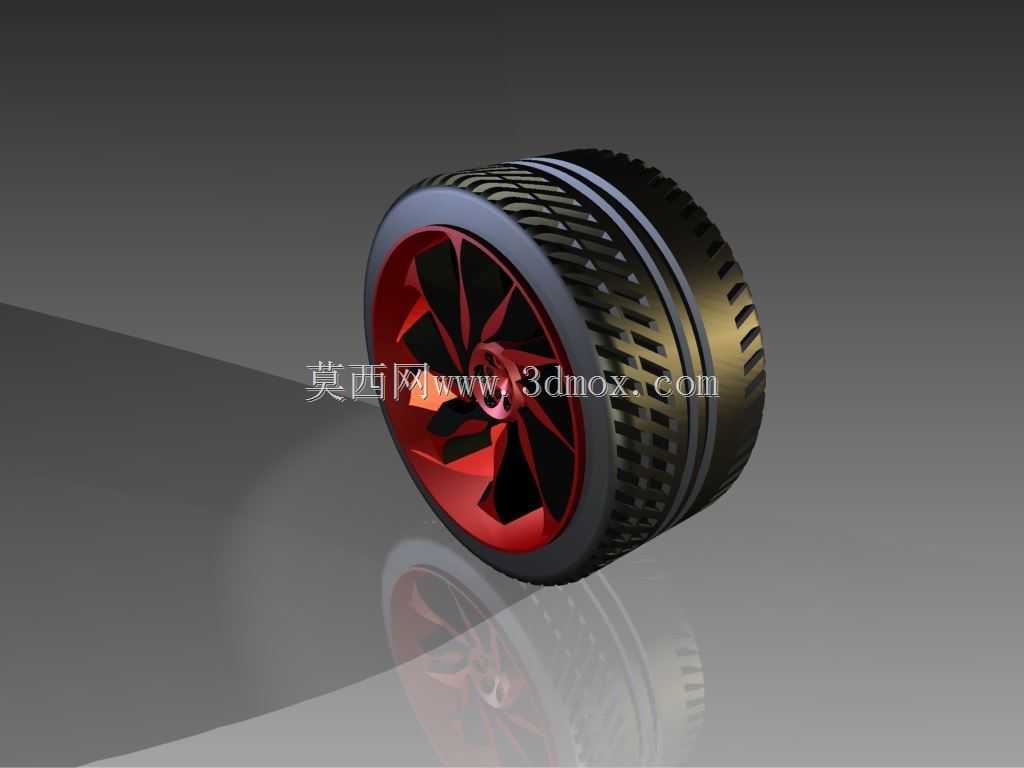

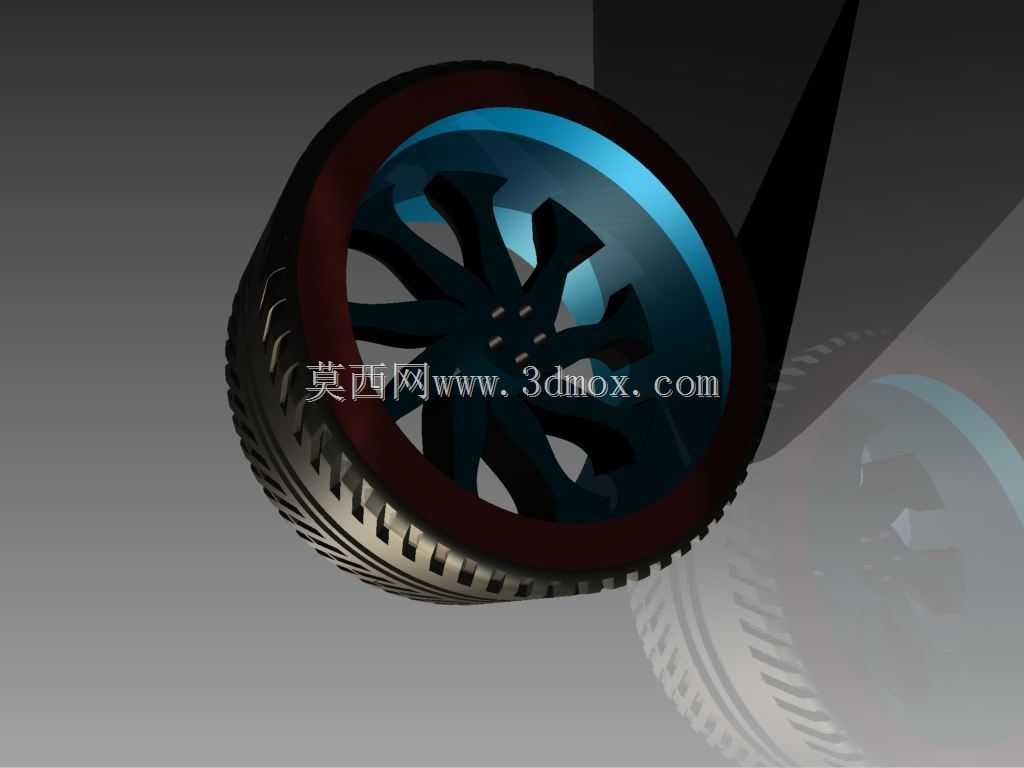

　　轮毂部分采用多辐条镂空造型，轮辋为标准深槽式结构，外缘设置两处凸起的胎圈座台阶，用来限位轮胎胎唇；中心区域为轮毂安装法兰面，预留中心定位孔与周向分布的螺栓过孔，实车装配时中心孔与车轴轴头形成径向定位，螺栓穿过孔位与转向节或后桥法兰锁紧，承担车轮与车桥之间的全部力矩传递。辐条采用双色分叉式流线造型，从中心轮毂座向外辐射延伸至轮辋内侧，每根辐条都做了等强度优化：靠近中心安装座的位置截面厚度更大，承受整车满载下的弯曲交变载荷，向外延伸至轮辋处截面逐步收窄，在保证结构刚性的前提下尽可能剔除多余材料，降低轮端旋转质量——旋转惯量的下降可以直接提升加速响应速度，同时减小悬架簧下质量，改善悬挂对路面起伏的跟随特性。辐条之间的大面积镂空区域一方面为刹车系统提供散热气流通道，车辆连续制动时刹车卡钳与刹车盘产生的热量可以通过镂空空隙快速随气流散出，避免热衰减；另一方面也方便后期装配时拆装轮胎、紧固轮毂螺栓，预留出足够的操作空间。

　　从安装边界维度梳理，车轮总成的轴向宽度由轮胎胎面宽度与轮辋宽度共同决定，轮辋的偏距参数直接决定轮毂安装面相对于轮辋中心面的位置，偏距设计不合理会导致轮胎向外凸出翼子板或者向内剐蹭悬架摆臂、刹车卡钳，建模时已经预留了卡钳与辐条内侧面的安全间隙，满打方向状态下轮胎内壁与悬架减震器、转向拉杆之间也保留了足够的跳动余量，满足车轮上下跳动、转向偏转的全行程运动校核要求。轮胎外径直接关联整车里程表校准、轮边减速比匹配以及悬挂几何设定，外径过大会改变车辆原厂传动设定，导致时速表读数偏差，同时剐蹭轮拱内衬；外径过小则会让底盘离地间隙下降，通过性受损。

　　结构细节上，轮毂中心的安装座端面做了精加工贴合面设计，保证与车轴法兰面完全贴合，锁紧后不会出现偏心抖动；轮辋上预留气门嘴安装孔，用来装配轮胎充气气门，日常维护时可以直接通过气门嘴调整胎内气压，适配不同载重、不同路面的胎压需求。整套模型把轮胎的柔性外观特征与轮毂的刚性装配结构完整还原，既可以用于底盘总装阶段的运动干涉校核，也能作为改装车轮选型、行走系统教学演示的数字化参考，结构拆分逻辑符合实车装配顺序，轮胎与轮辋的配合关系、轮毂与车轴的安装接口都按照实际工程约束搭建，没有出现结构干涉或者装配逻辑矛盾的问题。
