双夹式圆管导轨固定夹持座结构

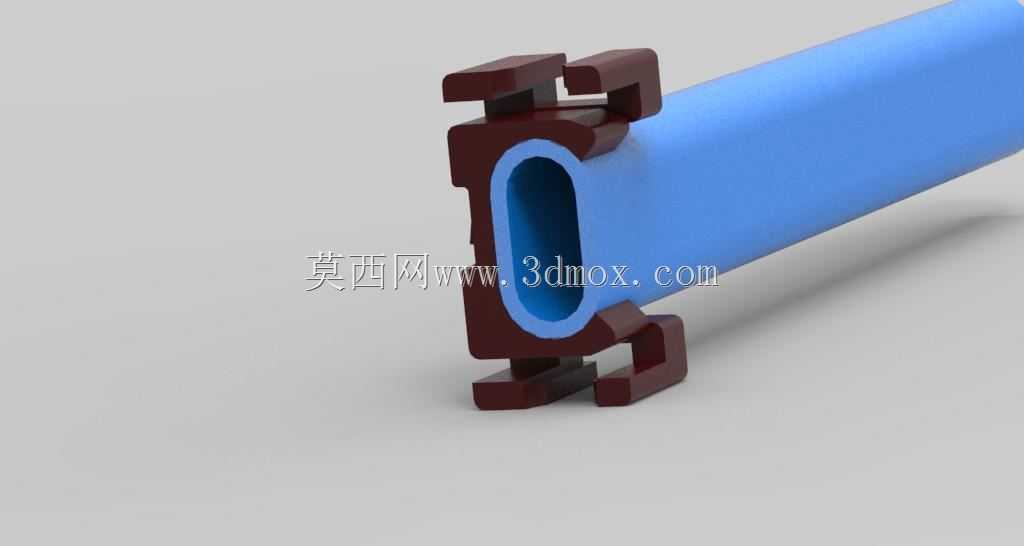

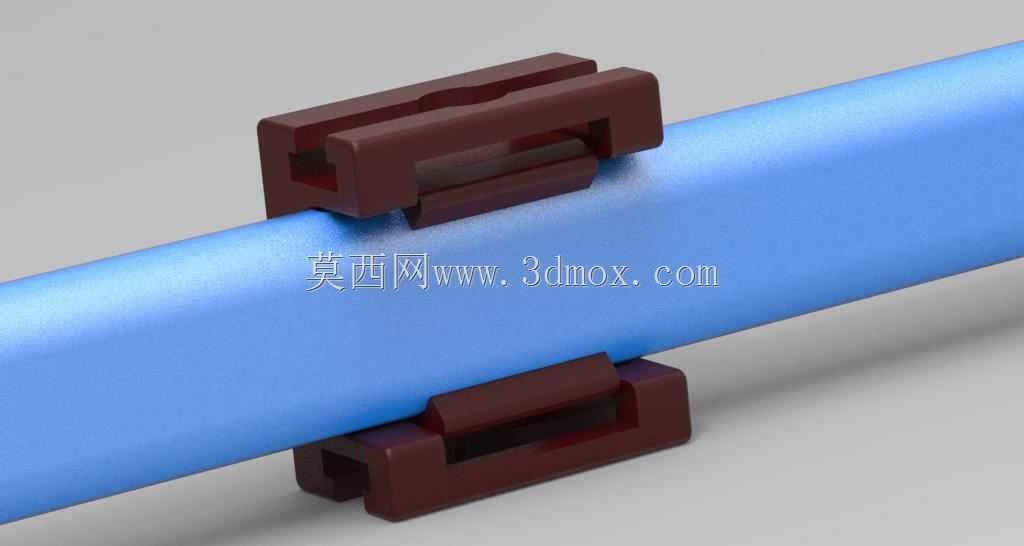

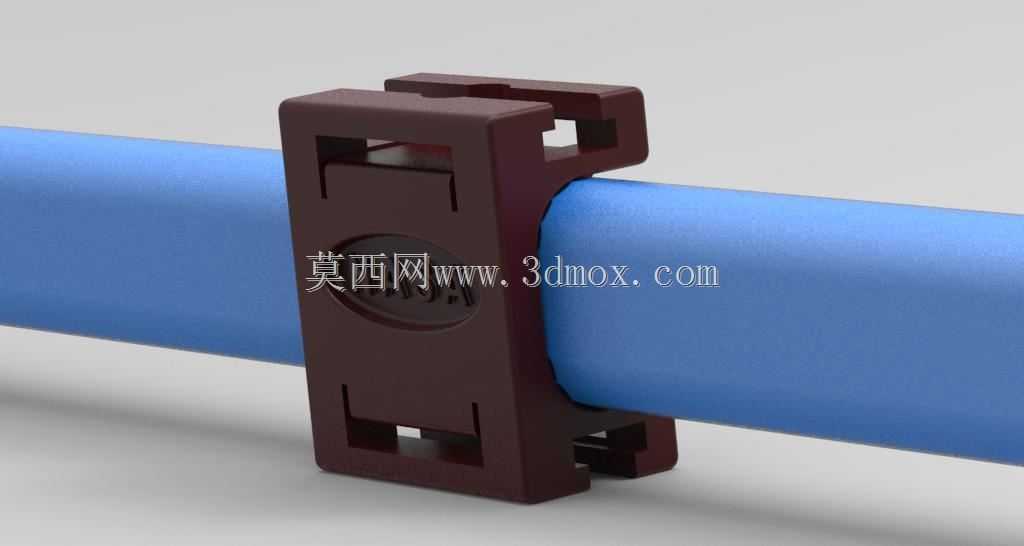

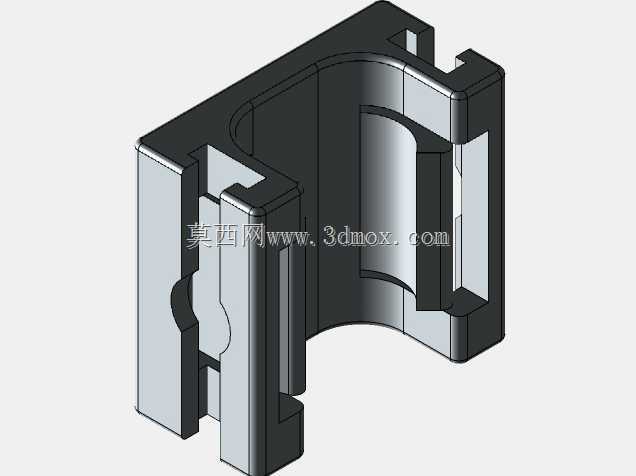

这类夹持件主要应用在工业铝型材框架、输送线侧边护栏、设备操作扶手、轻型导轨副的辅助固定场景中，区别于传统单螺栓抱紧式管夹，该结构采用上下对合的双夹块布局，可同时卡持圆管与配套导轨，避免单点位夹持带来的管体转动、轴向窜动问题。从实际使用场景来看，在车间流水线的侧边防护栏安装中，常规单夹结构在人员倚靠、物料剐蹭时容易出现偏转，导致护栏错位失去防护作用，该双夹结构通过上下两个夹块的咬合面分别贴合圆管外壁与导轨安装面，夹持力分散在两个接触区域，不会因为单点受力过大造成圆管表面压痕，也能在长期振动工况下保持夹持位置不偏移。设计过程中，夹块的内圆弧面严格匹配对应规格圆管的外径公差，圆弧面做了微小的倒角处理，避免安装时刃口刮伤管材表面的喷塑或阳极氧化层；夹块与导轨配合的卡槽尺寸按照常用轻型导轨的截面轮廓做了适配，卡槽两侧预留了0.1mm的安装间隙，方便现场装配时快速卡入，不需要额外修配。安装边界上，该夹持件适配的圆管外径为常用的25mm规格轻型圆管，配套导轨为同系列的15mm宽度轻型安装导轨，夹块整体的外轮廓宽度不超过40mm，安装后不会突出管材侧边过多，避免在人员通行区域造成剐蹭隐患；夹块的锁紧结构采用内置的卡扣式预定位，安装时先将上下夹块扣合在圆管与导轨的对应位置，预定位卡扣可以暂时固定夹块位置，不需要操作人员全程手扶，再穿入配套的锁紧螺栓完成最终紧固，大幅提升现场装配效率。在设备操作扶手的安装场景中，该结构可以沿着导轨轴向调整位置，满足不同工位的扶手高度、位置调整需求，调整时只需要松开锁紧螺栓，滑动夹块到目标位置后重新锁紧即可，不需要拆卸整体结构。夹块的材质选用常用的增强尼龙材质，具备足够的结构强度与韧性，在-10℃到60℃的常规车间环境下不会出现脆裂、软化问题，同时尼龙材质的摩擦系数适中，夹持时不会与金属管材、导轨产生硬接触磨损，长期使用也不会出现锈迹污染管材表面的问题。针对需要更高夹持力的使用场景，该结构可以通过更换更高强度的锁紧螺栓来提升抱紧力，不需要修改夹块本身的结构，适配不同负载等级的固定需求，在轻型自动化设备的管线排布、小型导轨的辅助限位场景中也能适用，替代传统的焊接固定、螺栓穿孔固定方式，减少对管材、导轨本身的结构破坏，也方便后期的维护调整。
