三夹式带约束管路连接固定夹具结构

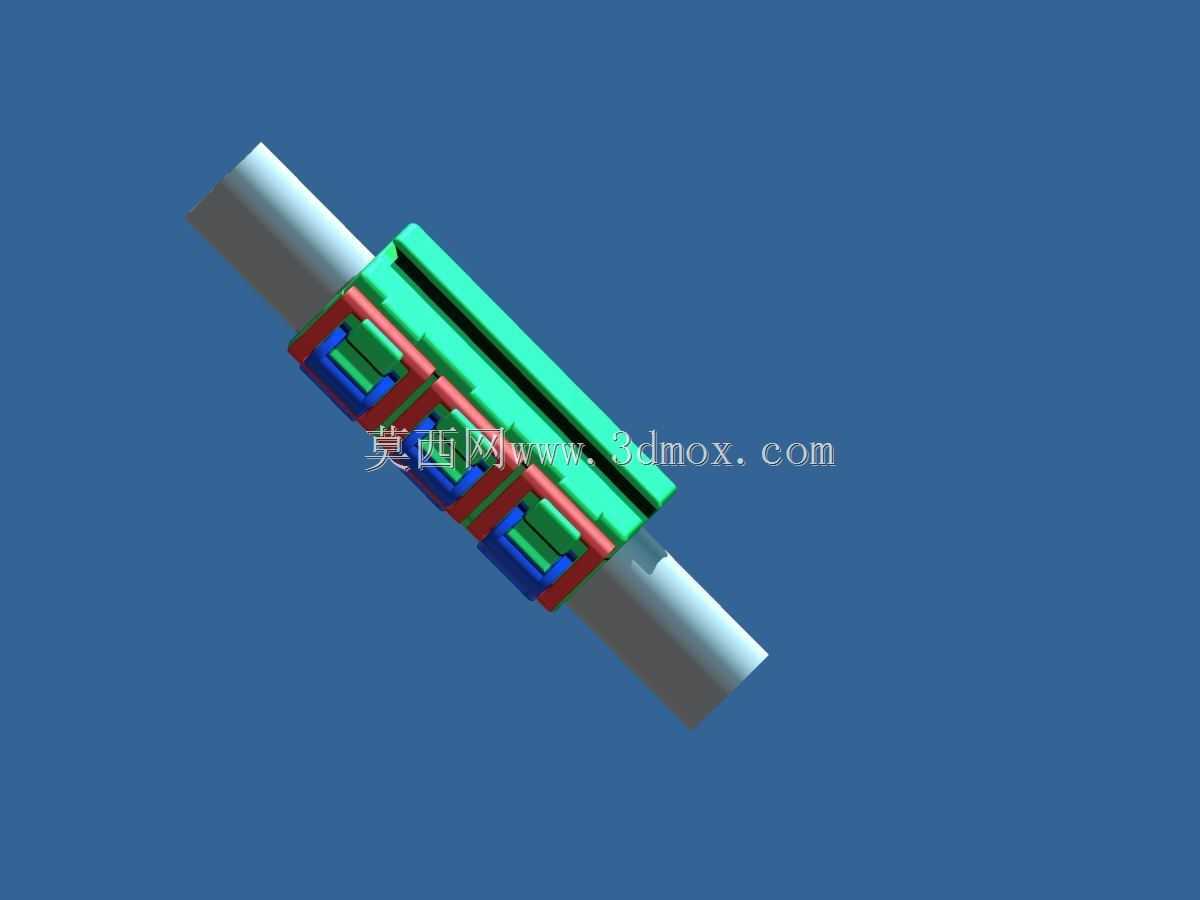

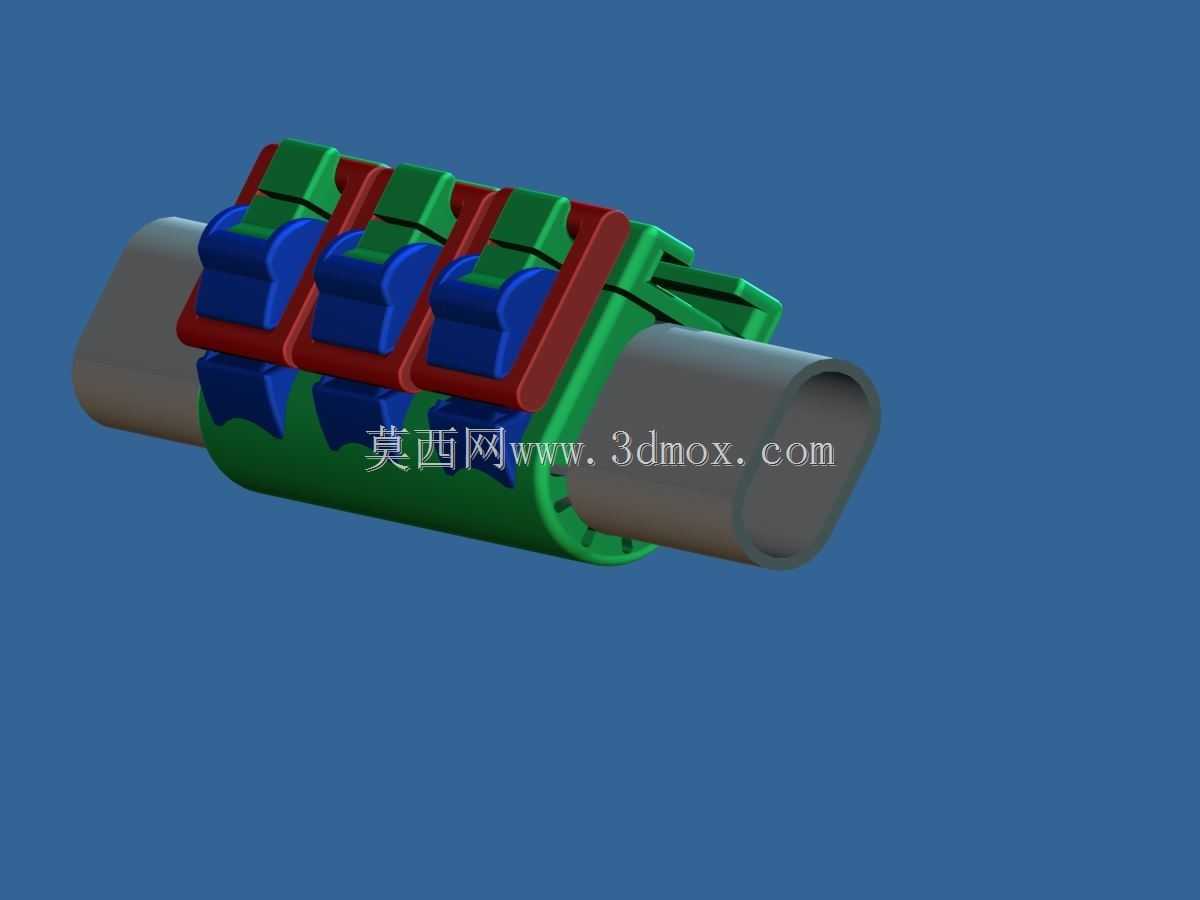

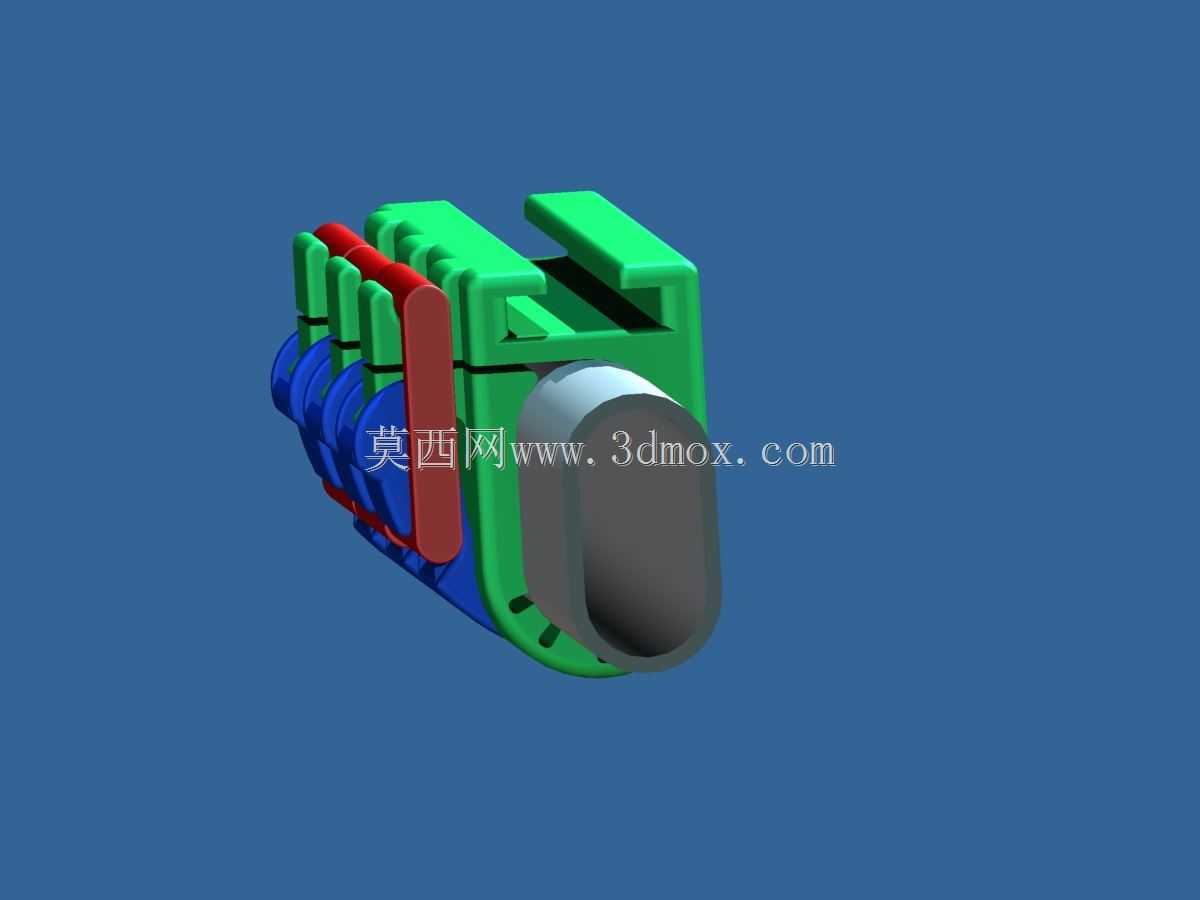

在流体输送、气动回路、小型液压管路布设场景中，管路的径向固定与轴向防窜是影响系统运行稳定性的核心细节，尤其在存在小幅振动、管路存在冷热伸缩余量的布设环境里，普通单抱箍固定容易出现夹持力不足、长期使用后松动移位的问题，这款三夹式约束夹具正是针对这类场景的固定需求设计。从结构逻辑来看，夹具主体采用分体式拼接思路，三个独立夹持单元沿轴向等距排布，相邻夹持单元之间通过一体式连接筋形成整体框架，相比三个独立抱箍分别安装的方案，既减少了安装时的定位工作量，也能保证三个夹持点的同轴度，避免管路安装后出现别劲、局部应力集中的问题。夹持单元内部预留约1mm的约束间隙，这个间隙并非加工误差预留，而是特意设计的弹性补偿空间：当管路因介质温度变化出现径向微幅胀缩时，夹持结构不会出现硬顶导致的管路外壁压痕，同时也能在管路受轴向窜动冲击力时，通过三个夹持点的摩擦力叠加抵消窜动力，保证连接位置的管路不会出现松脱。从安装边界来看，夹具整体为长条形对称结构，夹持孔的内径适配对应规格的圆形光管，安装时不需要在管路上额外加工卡槽、定位孔，直接将夹具扣合在管路需要固定的位置，通过夹持单元外侧的锁紧结构施加预紧力即可完成固定，对布设空间的要求较低，即使是管路排布密集、操作空间狭小的设备内部，也能完成安装作业。在实际应用中，这类夹具既可以用于硬管的中间段辅助固定，也可以用于软硬管对接位置的加固——很多气动系统里软管和硬管插接后，仅靠管箍锁紧容易在设备运行振动时出现软管拔脱的问题，在对接位置外侧加装这款三夹夹具，三个夹持点分别覆盖硬管段、对接段、软管段，能将插接位置的受力分散到更长的管段上，大幅降低拔脱风险。设计时特意将夹持单元的接触端面做了微幅倒角处理，避免夹持边缘的锐边划伤管路外壁，尤其是针对尼龙管、PU管这类材质偏软的气动管路，倒角结构能避免长期夹持后管路被锐边切出裂痕导致泄漏。夹具的整体框架采用等厚结构设计，三个夹持单元的锁紧力可以通过外侧的紧固件同步调整，不需要逐个点位反复调试预紧力，安装效率比独立卡箍提升近一倍，同时整体式结构的抗振性能更好，在持续振动的设备上长期使用也不会出现单个卡箍松动移位的情况。
