本田SupraX125cc摩托液压制动钳总成三维建模

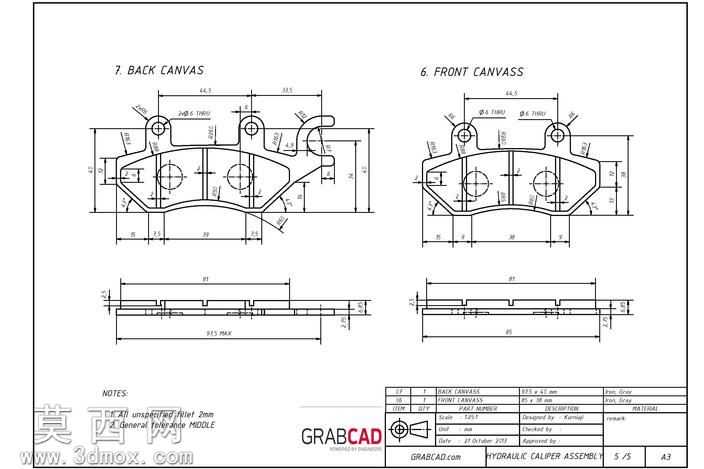

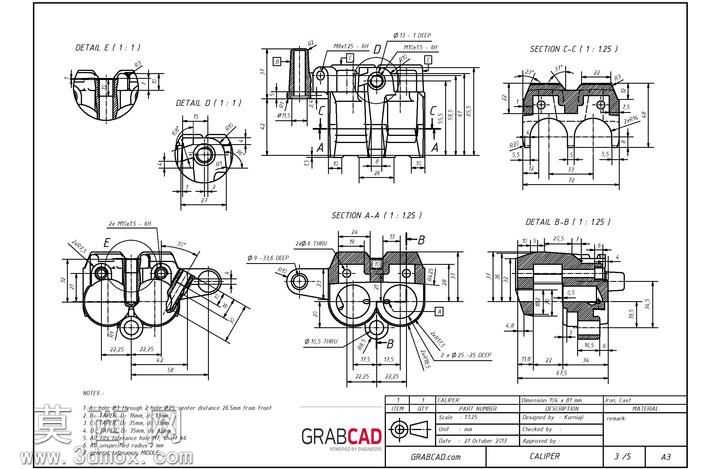

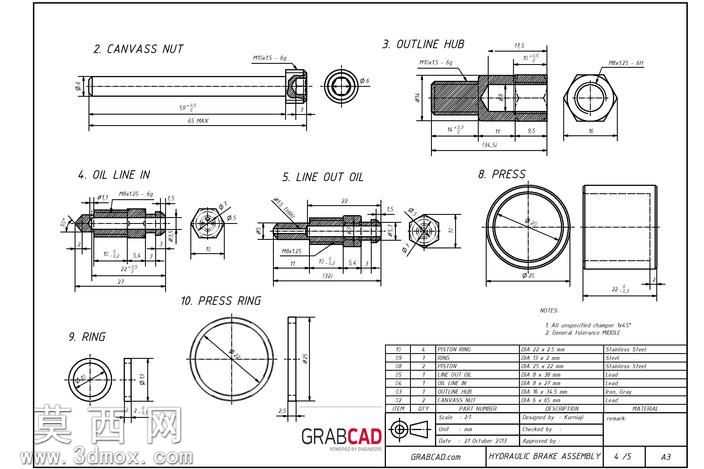

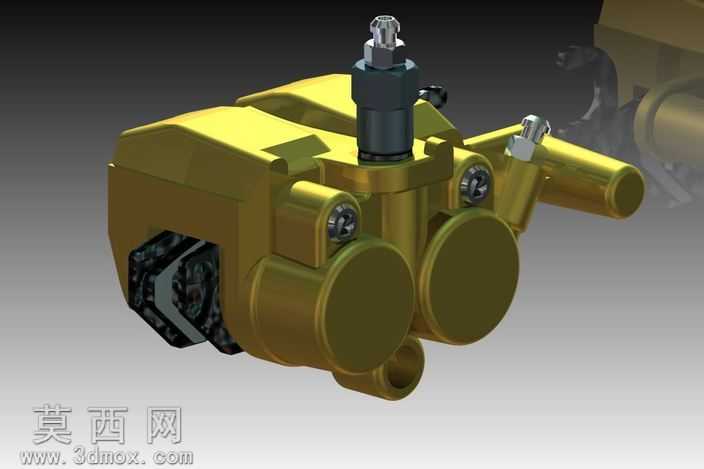

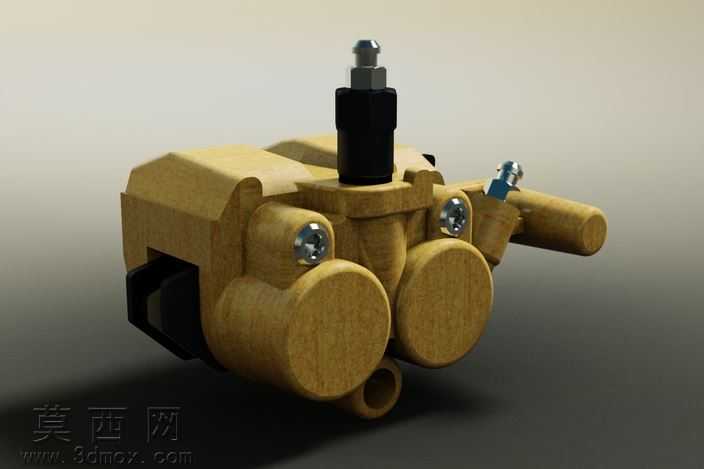

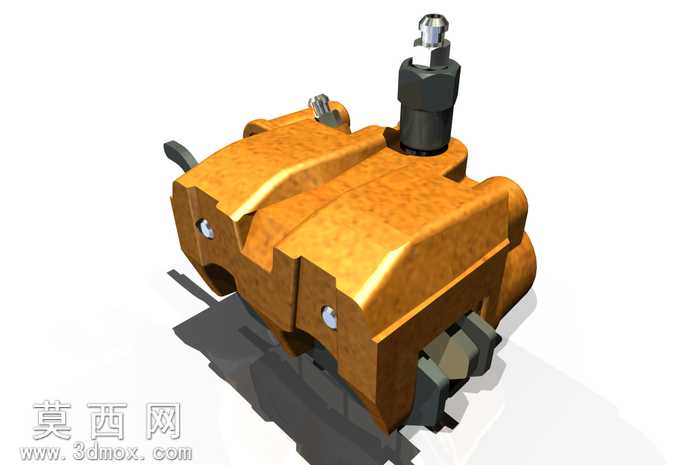

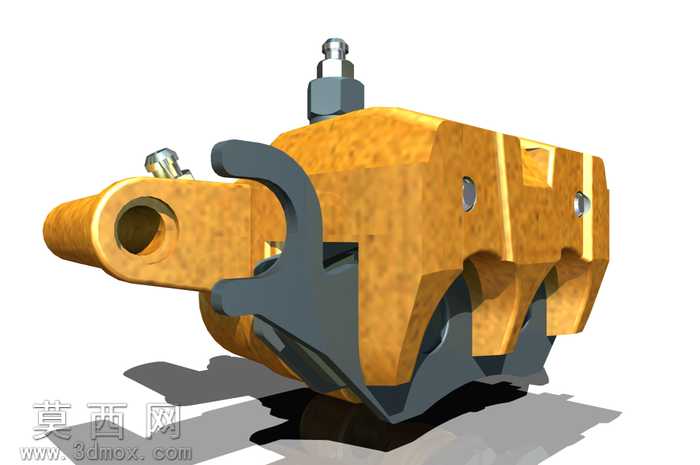

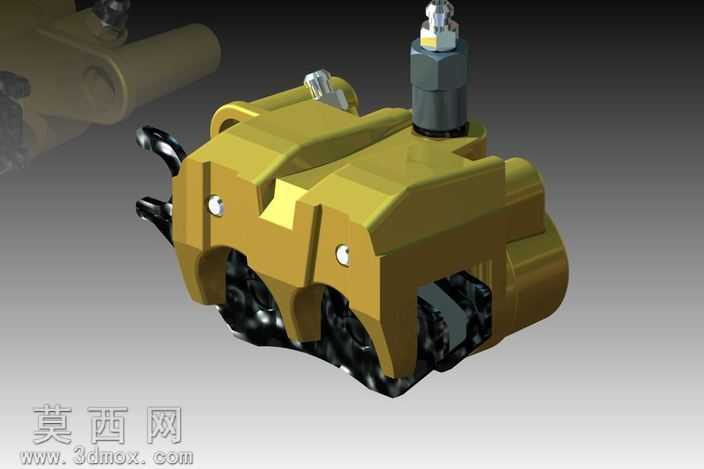

本作品为针对本田SupraX125cc摩托车配套液压制动钳总成开展的逆向三维建模成果，建模阶段严格遵循实件测绘的尺寸参数，完整还原制动钳总成的全部14个组成零件，确保各零件间的装配公差、配合间隙与原厂实物保持一致，可直接用于结构验证、装配模拟以及相关改装设计的参考。建模过程中首先对制动钳的整体壳体进行特征拆分，将钳体的安装基座、活塞腔室、油路通道、制动片卡位等核心结构逐一拆解为独立建模特征，通过拉伸、旋转、布尔运算等基础建模命令搭建主体框架，再对油路接口的螺纹结构、放气螺钉的锥面密封结构、安装固定的螺栓孔位等细节特征做精细化处理，保证每个结构特征的尺寸精度控制在合理公差范围内。针对制动钳上的活塞组件、密封胶圈、放气阀、操作摇臂等附属零件，单独完成零件建模后按照实际装配关系完成总装约束，还原液压制动钳在制动操作时的活塞运动行程、摇臂传动逻辑，可直观展示液压制动的动力传递路径。材质与渲染阶段，针对不同零件的材质属性做差异化调整：钳体主体采用铸铝材质的质感表现，调整漫反射、粗糙度参数还原铸铝件表面的细微磨砂纹理与金属哑光质感；放气螺钉、固定螺栓等钢制零件调整金属反射参数，还原镀锌钢件的亮面金属光泽；密封胶圈、防尘套等橡胶部件调整材质的高光与粗糙度，还原橡胶材质的哑光弹性质感；操作手柄部位模拟工程塑料的材质表现，区分不同部件的视觉差异。渲染阶段采用三点布光方案，主光源模拟柔光箱效果打亮模型主体结构，辅助光源补充暗部细节避免结构阴影死黑，轮廓光勾勒模型边缘提升立体感，最终渲染图清晰呈现制动钳的整体外观、各部件的装配位置与细节特征。整个建模过程严格遵循机械设计的装配逻辑，所有零件的干涉检查均已完成，不存在结构穿模、装配错位的问题，既完整还原了原厂液压制动钳的结构特性，也通过材质渲染真实呈现了实物的视觉质感，可用于摩托车制动系统的教学演示、结构分析以及相关改装方案的三维验证。
