航模动力配套80A电子调速器结构设计

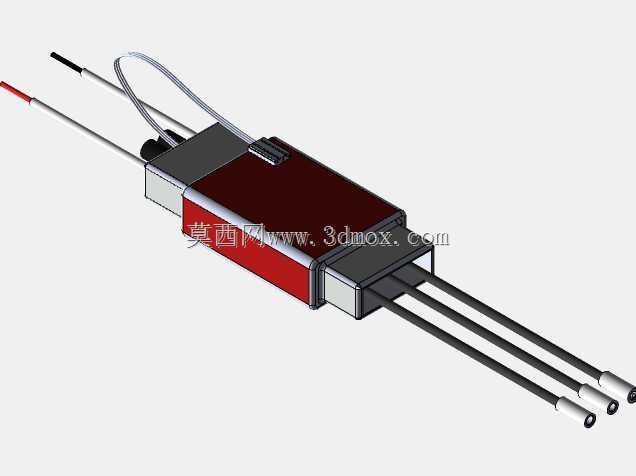

这款80A规格的电子速度控制器，核心服务于航模、小型无人动力平台的动力输出管控场景，是动力链路里衔接电池与驱动电机的核心控制部件，日常多用于固定翼航模、多旋翼无人机、小型车模的动力调节环节，负责将动力电池输出的直流电转换为可调控的三相交流电，同时接收接收机传递的油门控制信号，实时调整输出给电机的电流大小，以此实现动力输出的线性变化，匹配不同工况下的转速、扭矩需求。从结构设计层面来看，整体采用长条形模块化布局，主体外壳做了分段式结构设计，中段为核心功率电路封装区域，外壳选用绝缘阻燃的工程塑料材质，表面做了散热适配的平整面设计，可直接贴合外置散热片满足大电流工况下的散热需求，避免持续大负载输出时功率器件过热触发保护。两端的出线区域做了结构加强处理，输入端引出两根带绝缘护套的动力电源线，分别对应电源正负极，线径匹配80A持续电流的载流要求，避免长时间大负载下线路发热；输出端引出三根三相动力线，端部做了焊锡预处理与绝缘护套封装，可直接与无刷电机的三相接线端对接，减少现场接线的处理工作量。顶部引出的细径信号线为信号输入线，用于连接接收机的油门通道，传输PWM控制信号，布线位置避开了动力线的走线区域，减少大电流动力线对信号传输的电磁干扰。安装边界上，整体外形为规整的长方体结构，无外凸的异形结构，安装时可通过扎带、双面胶直接固定在航模机身的设备舱内，不需要额外设计复杂的安装固定位，外壳的边角做了圆角过渡处理，避免安装时刮伤机身其他线材或者结构件。设计过程中充分考虑了航模应用里的轻量化需求，在保证结构强度、绝缘性能满足要求的前提下，尽可能压缩外壳壁厚与整体体积，减少不必要的结构冗余，整体重量控制在同规格电调的常规水平，不会给动力平台带来额外的负重负担。内部电路的封装区域做了密封处理，可应对户外飞行场景下的少量溅水、扬尘工况，提升复杂使用环境下的工作可靠性，出线位置做了防拉拽的结构卡位，避免飞行过程中受震动影响导致线材与内部电路板脱焊断开。
