参数化Joukowski对称翼型结构设计

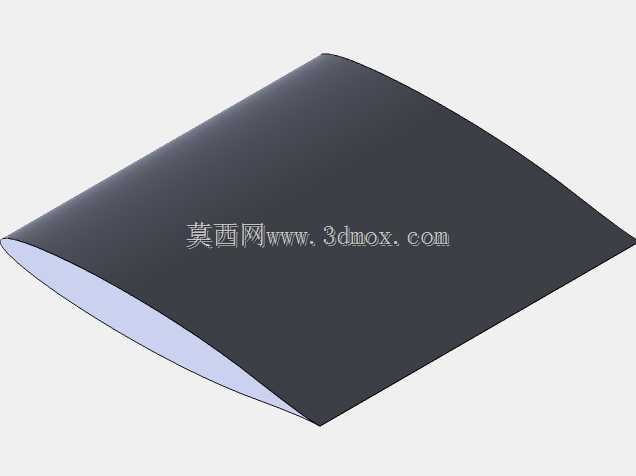

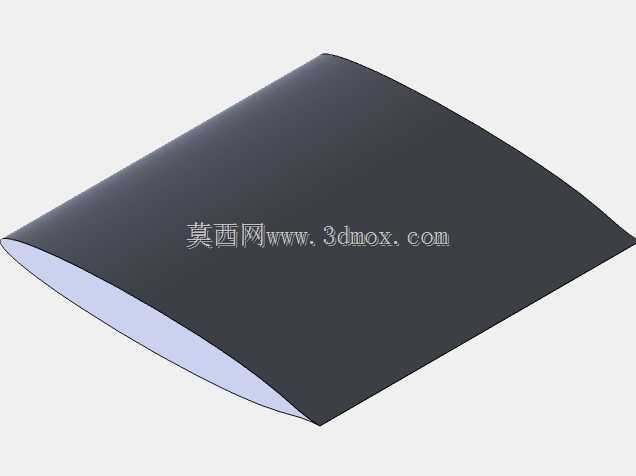

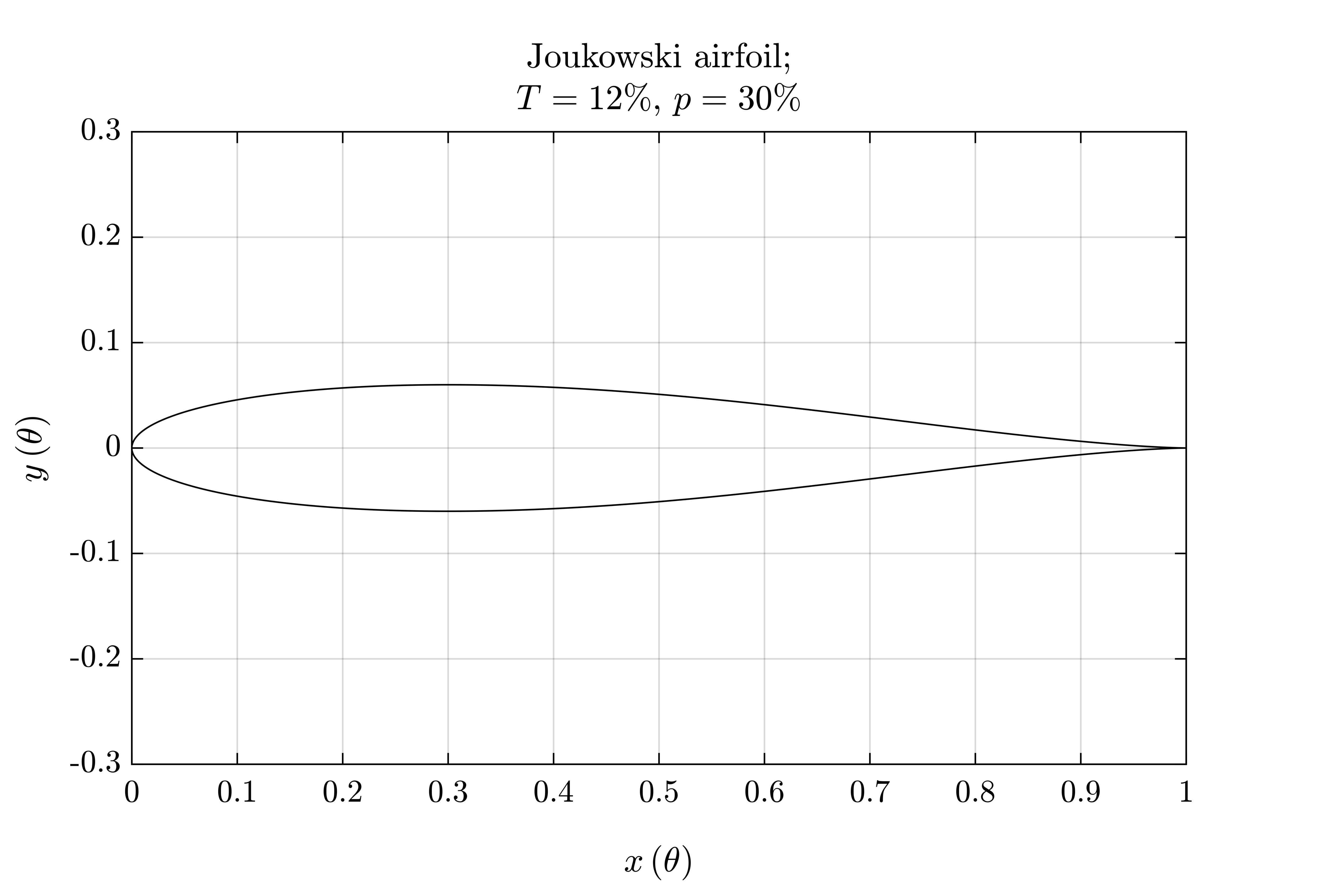

在低速固定翼飞行器、小型风洞试验件以及流体力学教学演示装置的结构设计环节，翼型截面的轮廓精度直接决定了气动效率与升阻比表现，这类对称翼型的应用场景覆盖了初级教练机水平尾翼、小型无人机安定面、低速风洞校准标模等多个对翼面轮廓一致性要求较高的领域。本次设计的Joukowski翼型采用对称结构布局，相对厚度可根据实际使用需求在合理区间内调整，弯度参数预设为0以保证对称气动特性，弦长方向的轮廓完全贴合儒可夫斯基变换推导的理论曲线，避免了手工拟合曲线带来的局部曲率突变问题。从设计逻辑来看，最初尝试直接通过三维软件的方程驱动功能生成翼型曲线时，发现原始变换方程的表达式过长，超出了常规三维建模软件的方程输入字符限制，且分段点处的曲率连续性难以保证，因此先通过数学工具对原始变换方程做了分段简化处理，将不同厚度参数对应的曲线坐标做了离散化拟合，保证导入建模环境后曲线的二阶连续，不会出现局部折点影响后续流场仿真的计算精度。在实际建模过程中，翼型的弦长基准设置为单位长度，用户可根据自身设计的翼面实际尺寸，通过整体缩放特征将翼型调整到目标弦长，缩放过程中不会破坏翼型的相对厚度分布与轮廓精度，翼型的最大厚度位置固定在弦长30%处，符合低速翼型的常规气动布局要求，能够满足低亚音速工况下的升阻特性需求。从安装边界来看，该翼型截面为后续的翼梁安装、蒙皮贴合预留了足够的内部结构空间，轮廓的前缘半径经过优化，既不会因为前缘过尖导致低速下容易发生气流分离，也不会因为前缘过钝增加不必要的压差阻力，尾缘处做了符合工程实际的微小厚度处理，避免了理论零厚度尾缘在实际加工与建模过程中出现的几何拓扑错误，能够直接用于后续的翼面实体拉伸、翼肋结构布置以及气动仿真的几何前处理环节，不需要再对轮廓做额外的修补与调整。在实际选型使用时，可根据不同的飞行速度工况调整翼型的相对厚度参数，厚度较大的翼型适合低速大载荷的安定面结构，能够提供更高的结构刚度与更大的内部空间用于布置操纵机构，厚度较小的翼型适合高速巡航工况的翼面，能够有效降低摩擦阻力与压差阻力，适配不同的飞行器设计需求。
