辐射主题量子核子可乐瓶造型设计

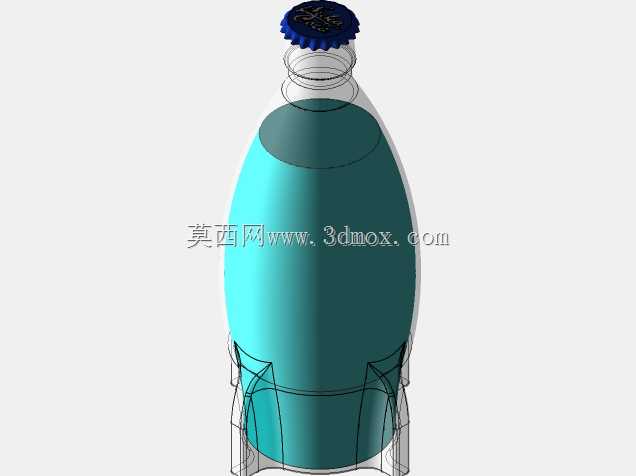

　　本次呈现的核子可乐量子款瓶体造型，最初的设计切入点来自IP衍生周边的实体化落地需求，这类产品主要应用于主题展陈道具、潮玩收藏摆件、沉浸式场景搭建等场景，区别于常规量产饮料瓶的结构逻辑，它在还原IP视觉特征的同时，兼顾了实体加工的工艺可行性。从功能特性来看，该瓶体完全复刻IP设定中量子款的标志性亮蓝色调视觉暗示，瓶身曲面采用三段式弧度过渡：底部做内凹式平底结构，放置时的接触环宽度控制在8mm，保证摆放时的稳定性，不会因为曲面弧度过大出现侧翻问题；瓶身中段做微收腰处理，收腰位置距离瓶底112mm，刚好匹配成年人单手握持的指节分布区间，握持时的贴合度优于常规直筒饮料瓶；瓶口位置采用标准28mm口径的通用接口尺寸，可适配市面常见的螺纹瓶盖，

　　不需要单独开模做专属密封结构，能大幅降低后续实体打样的加工成本。瓶盖部分的设计完全还原IP原作的标识特征，表面的文字浮雕深度控制在0.3mm，既保证触摸时的辨识度，又不会因为浮雕过深导致注塑加工时出现脱模斜度不足的问题，瓶盖边缘做1.2mm的圆角过渡，避免锐边划伤的风险。设计过程中首先做了曲面曲率的连续校验，整个瓶身外表面全部采用G2连续曲面，没有出现曲率突变的折角，不管是做3D打印的光固化后处理，还是做吹塑量产的模具加工，都不会出现表面流痕或者棱角突兀的问题。瓶身的壁厚做了均匀化处理，整体壁厚控制在1.2mm，底部承重区域局部加厚到1.8mm，既保证瓶体的结构强度，又不会因为壁厚不均导致注塑或吹塑过程中出现缩痕。安装边界方面，

　　该瓶体的最大外径为66mm，总高度控制在235mm，这个尺寸刚好适配常规的饮料展示架格口，也能放入普通家用冰箱的侧门储物格，不需要为其定制专属的陈列支架。如果用于展陈场景，瓶身内部预留了直径12mm的中空通道，可以穿过LED灯条实现发光效果，通道的走线口隐藏在瓶底内凹区域，不会破坏瓶体整体的外观完整性。考虑到后续不同加工工艺的适配性，设计时将瓶身和瓶盖拆分为两个独立的零件，配合间隙控制在0.15mm，旋合行程为3圈，既保证连接的牢固度，又不会出现旋合过紧难以打开的问题。瓶身表面没有做额外的防滑筋结构，因为IP设定中的瓶身是光滑玻璃质感，为了兼顾实际使用的防滑需求，在收腰位置做了0.05mm的微磨砂纹理处理，肉眼几乎不可见，

　　但握持时能明显增加摩擦力，不会因为手滑导致瓶体脱落。从结构强度仿真结果来看，该瓶体在承受1.2m高度自由跌落至水泥地面的工况下，瓶身不会出现开裂问题，瓶盖也不会因为冲击脱落，完全满足日常摆件把玩、展陈搬运的强度要求。另外，设计时还考虑了二次改装的兼容性，瓶底预留了M3的标准螺纹孔位，可以直接连接常规的展示底座、旋转台等配件，不需要用户自行打孔改装，对于手作爱好者和场景搭建从业者来说，能省去很多二次加工的步骤。整个造型没有出现冗余的装饰结构，所有曲面变化都服务于IP特征还原和实际使用需求，没有为了视觉效果牺牲结构合理性，不管是用于3D打印制作个人收藏摆件，还是用于开模量产周边产品，都不需要做过多的结构调整，能直接对接后续的加工流程。
