参数可自定义的不锈钢铰接连接结构

　　这类不锈钢铰接接头在工业场景中覆盖的适配范围极广，小到通讯设备内部的翻盖结构、小型检测设备的开合防护门，大到自动化产线的可调式挡停支架、户外机柜的铰接安装座，只要存在需要绕固定轴做定角度往复转动、同时需要保证连接刚性的部位，都能通过参数调整适配对应的安装需求。不同于市面上固定规格的标准铰链，这套结构的核心设计逻辑是全参数驱动，所有关联尺寸都通过公式管理器做了关联约束，不需要单独拆解每个零件逐一修改，调整对应参数后就能自动完成所有零件的尺寸更新与装配体重建，能大幅缩短定制化铰接结构的设计周期，避免反复改图出现的装配干涉问题。

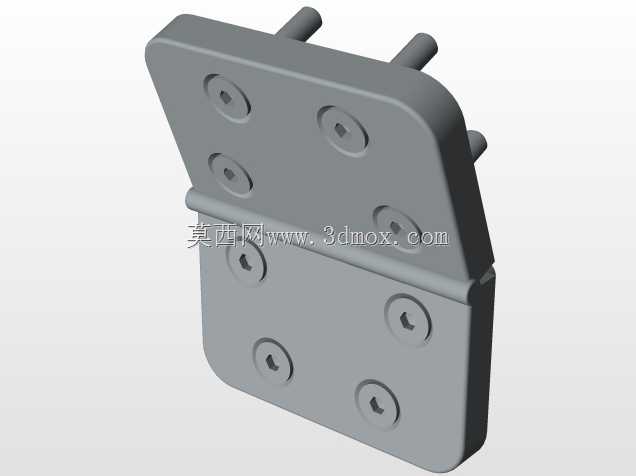

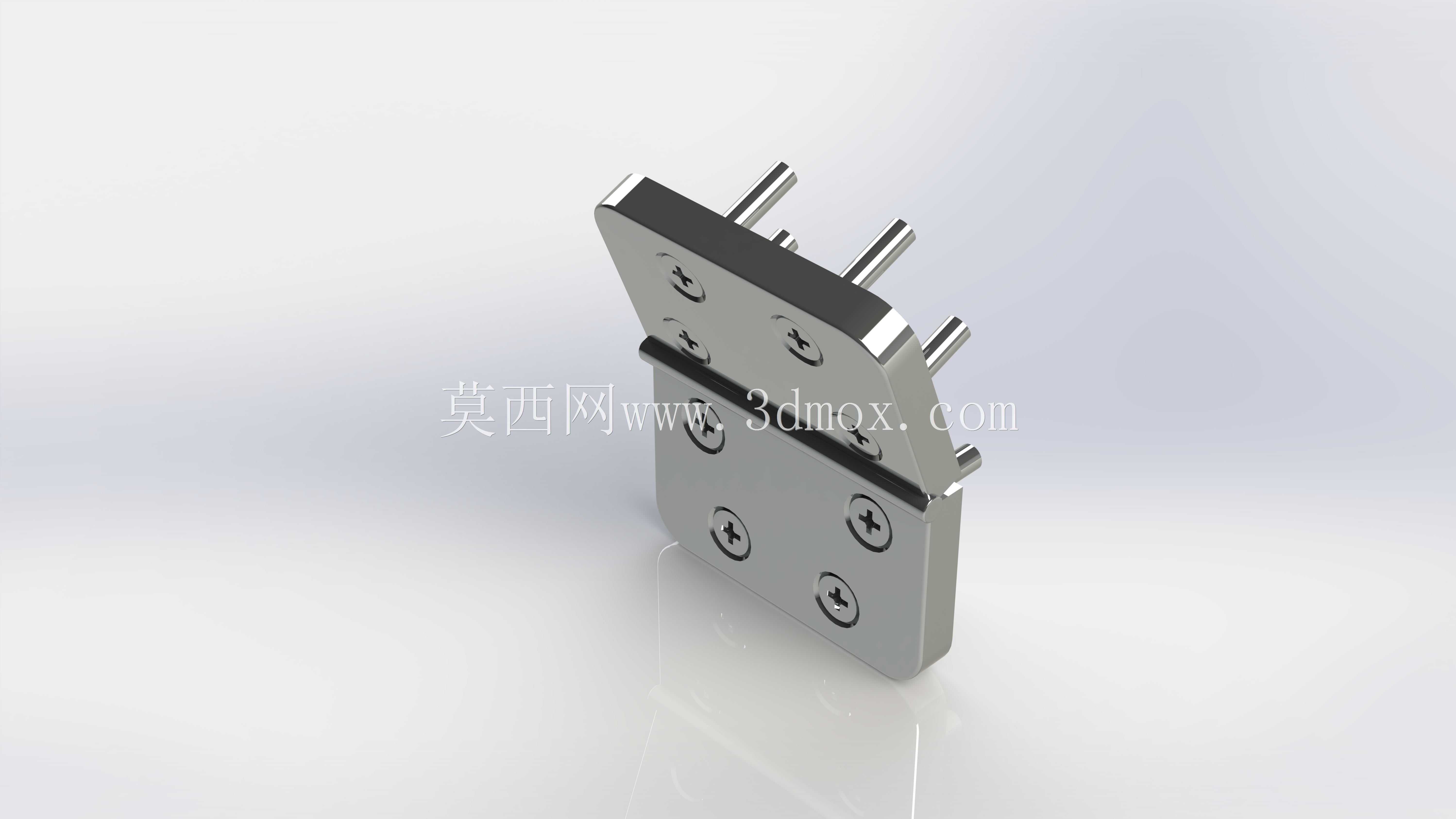

　　从结构功能来看，这套铰接接头分为两个主要的支架部分，两个支架通过销轴实现铰接转动，支架本体上预留的沉头孔默认适配M3内六角螺钉的安装尺寸，孔的大小、类型都可以根据实际安装的紧固件规格做调整，不管是需要换成更小规格的微型螺钉，还是适配更大载荷的螺栓连接，都能通过参数修改快速调整孔位参数，不需要重新绘制孔特征。其中垂直方向的支架尺寸作为基础驱动参数，水平方向的支架尺寸默认按照黄金比例和垂直尺寸做了关联约束，当然如果实际安装空间有特殊要求，也可以解除比例关联，单独输入水平方向的尺寸数值，适配狭窄安装空间或者大跨度连接的需求。支架的厚度参数直接决定了整个铰接结构的承载能力，设计时可以根据实际承受的载荷大小调整厚度值，厚度增加后对应的铰接螺栓直径也会同步做适配调整，避免出现支架厚度过大但铰接轴直径不足导致的轴剪切失效问题，也不会出现轴径过大造成的材料浪费与结构冗余。

　　实际选型应用时，首先要确认安装边界的尺寸限制，先测量安装位置允许的支架最大垂直高度、水平延伸长度，把对应数值输入到参数表中，结构会自动生成符合空间限制的基础轮廓；之后根据铰接部位需要承受的径向载荷、倾覆力矩，调整支架厚度与铰接螺栓的直径参数，保证结构的强度余量满足使用要求，常规的轻载场景比如小型电子设备的翻盖结构，使用默认的厚度参数搭配M3铰接轴即可满足需求，如果是用在工业设备的防护门、可调支撑部位，就需要适当增加支架厚度，同时放大铰接轴的直径，避免反复转动后出现轴变形或者支架孔位磨损的问题。安装孔的参数调整需要和实际使用的紧固件匹配，默认的沉头孔是适配内六角圆柱头螺钉的，如果现场安装需要用到十字盘头螺钉或者抽芯铆钉，只需要修改孔的类型与直径参数，就能自动更新所有安装孔的特征，不需要逐个删除重画。

　　这套铰接结构的从动设计逻辑，能保证两个支架在转动过程中不会出现卡滞，铰接部位的配合间隙可以根据使用场景调整，比如需要高精度转动定位的场景，可以把配合间隙设置到更小的数值，减少转动虚位；如果是在多粉尘、可能存在锈蚀风险的户外场景，可以适当放大配合间隙，避免粉尘堆积或者锈蚀后出现转动卡涩的问题。不锈钢材质的选型也适配了多数有防腐蚀要求的场景，不管是户外露天安装的设备，还是有一定湿度、弱腐蚀环境的生产车间，都能保证长期使用不会出现锈蚀失效，不需要额外做表面防锈处理。在做装配验证的时候，参数化的模型可以直接导入到装配环境中，调整到需要的开合角度，检查和周边零部件的干涉情况，如果发现存在干涉，只需要回到零件环境调整对应的尺寸参数，整个装配体就会自动更新，不需要重新装配配合关系，能大幅提升设计验证的效率。对于需要做系列化设计的场景，比如同一款设备需要做不同尺寸规格的铰接结构，只需要建立对应的参数配置表，就能快速生成全系列的模型文件，不需要重复绘制结构，能有效减少系列化产品的设计工作量，也能保证同系列结构的设计一致性，避免不同规格的结构出现设计细节不统一的问题。
