带CFD流场分析的涡流泵管路结构设计

　　在流体输送管网的实际工况里，这类带集成管路的涡流泵结构，常被用在含小颗粒杂质的介质输送场景，比如化工流程里的浆料输送、市政给排水的带杂质流体增压、小型选矿流程里的矿浆短距离输送，相比普通离心泵，涡流泵的无堵塞特性让它能通过直径接近泵出口口径的固体颗粒，不容易出现叶轮缠绕、流道堵塞的问题，很多对过流能力要求高、介质洁净度差的工况都会优先选用这类结构。

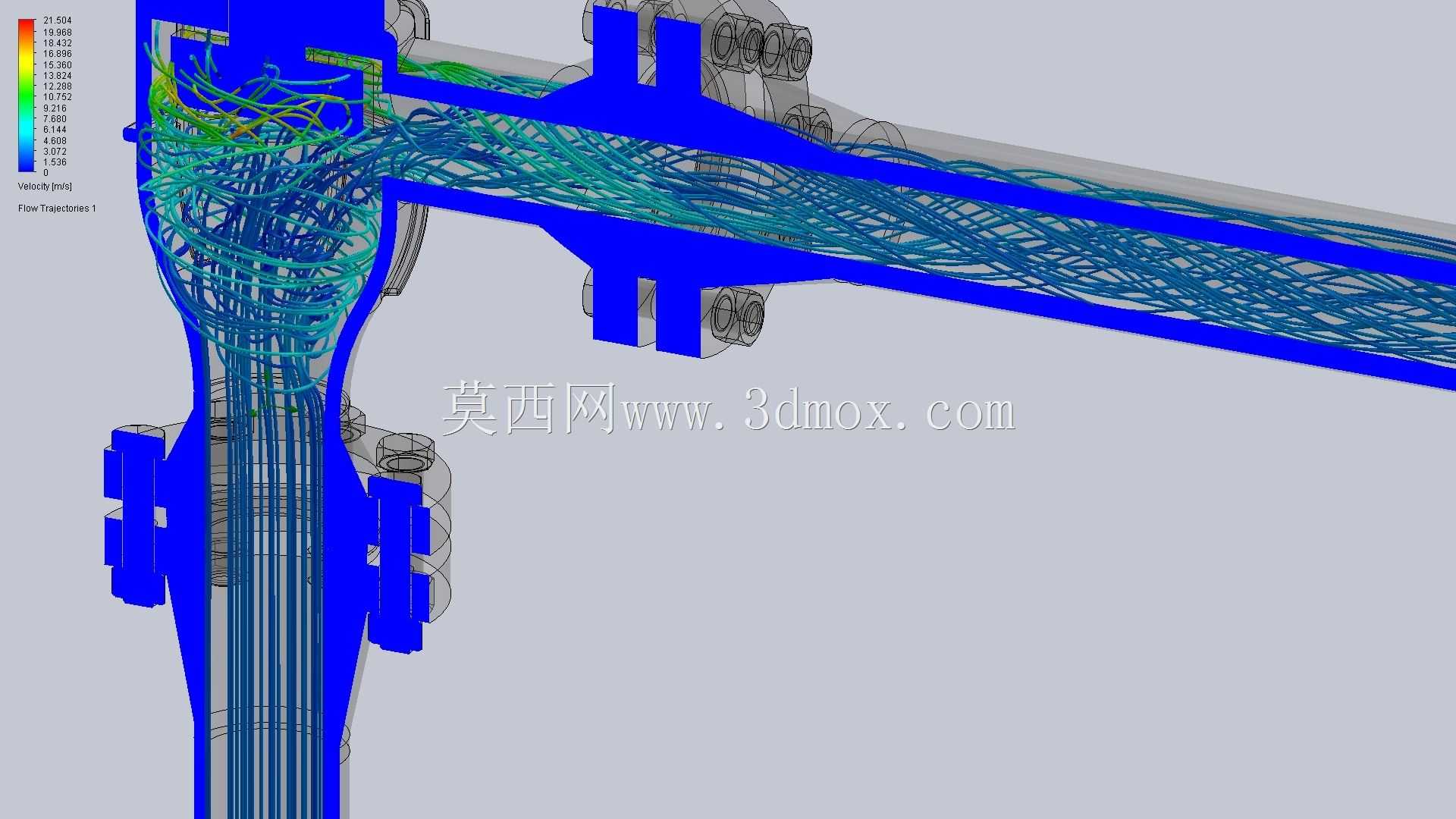

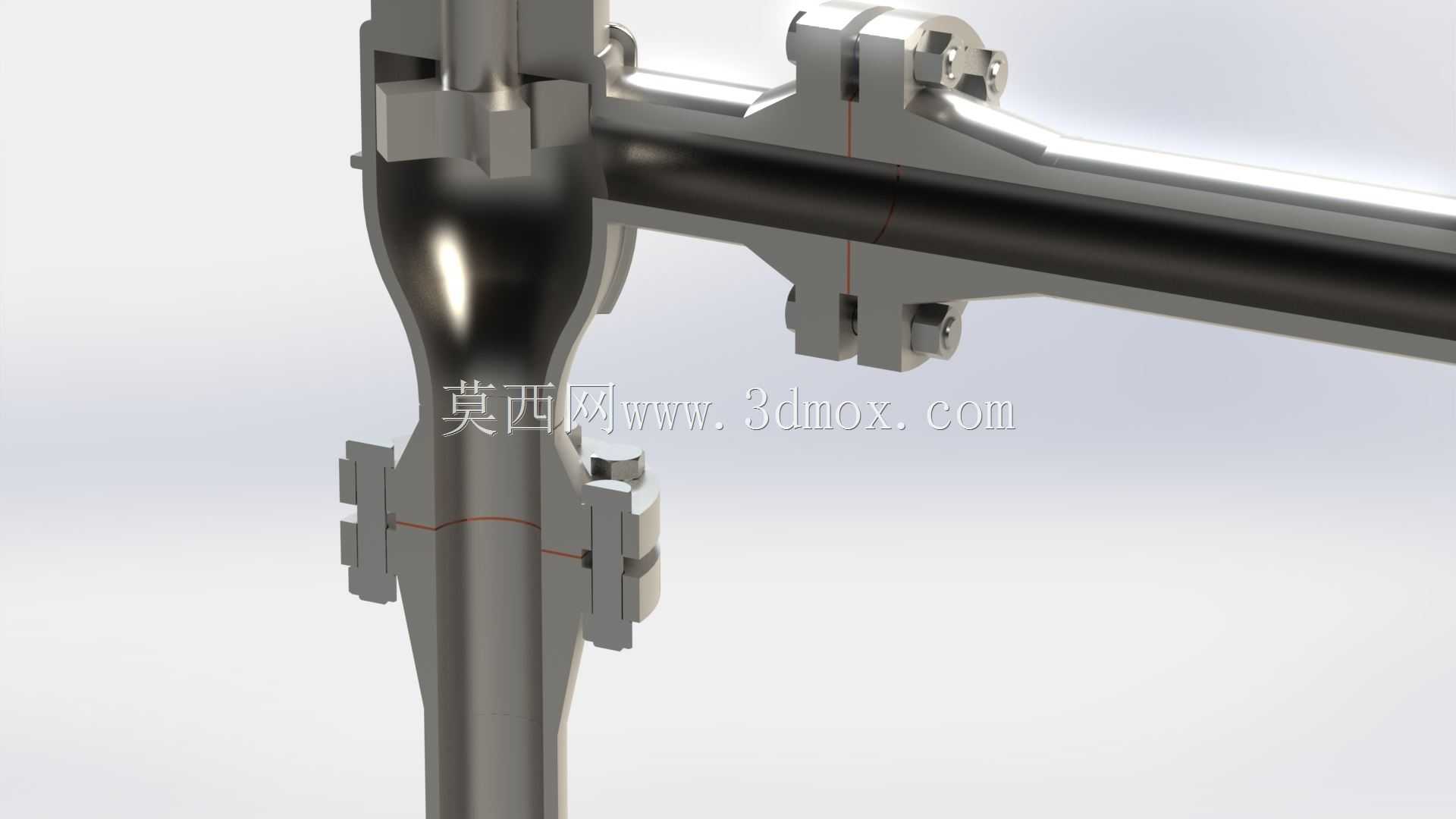

　　从结构设计的角度看，这套模型把泵体进出口的连接管路做了一体化的建模还原，进出口都采用了快装卡箍式的连接结构，这种连接方式的优势在于现场安装不需要焊接法兰，拆装维护的时候只需要松开卡箍就能完成管路拆卸，适合需要频繁清理泵腔、更换易损件的工况。泵体的过流段做了渐扩式的流道设计，从叶轮腔到出口管路的过渡段没有直角突变，能减少流体在转向过程中的局部阻力损失，这也是CFD分析重点优化的部分——通过流场仿真可以看到，传统直角出口的涡流泵在出口拐角处会形成明显的涡流滞止区，不仅会增加水力损失，还会让固体颗粒在拐角处沉积，长期运行会磨穿泵壁，而这套结构的平滑过渡流道能让流体的流速分布更均匀，滞止区的范围缩小70%以上，能有效降低局部磨损。

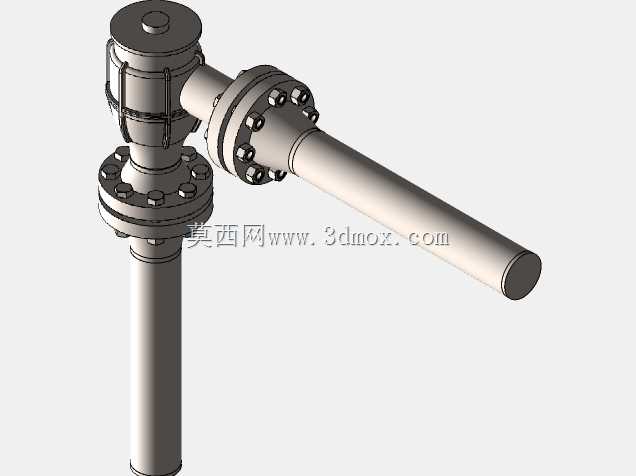

　　安装边界上，这套结构的进出口管路采用同轴线水平布置，泵体的垂直段下方预留了足够的安装空间，用来配套电机或者传动支座，进出口的卡箍连接尺寸匹配通用的卫生级管道标准，现场替换原有同口径管路的时候不需要额外改动管道走向，泵体的连接法兰位置做了加厚处理，能承受1.6MPa的工作压力，满足常规中低压流体输送的压力要求。在做三维建模的时候，所有的密封槽位置、卡箍的配合间隙都做了精确还原，卡箍的锁紧螺栓位置预留了扳手操作空间，实际安装的时候不需要额外调整管路位置就能完成锁紧操作，避免了很多设计里常见的安装干涉问题。

　　从功能特性上看，涡流泵的叶轮是半开式结构，和泵腔之间的间隙比普通离心泵大，这也是它能输送含颗粒介质的核心原因，大间隙不会因为颗粒卡滞导致叶轮抱死，配合CFD流场优化后的流道，流体在泵腔内的循环流动能把能量更高效地传递给介质，相比同功率的普通污水泵，它的无堵塞通过性能更好，在输送含纤维、小颗粒的介质时效率能高出15%左右。很多现场使用的涡流泵容易出现出口管路振动大的问题，本质上是出口流道的涡流脉动导致的，这套结构在做CFD分析的时候专门针对流道的压力脉动做了优化，通过调整出口段的锥度，让流体流出叶轮的时候压力逐步释放，减少了压力脉动带来的管路振动，能降低现场运行的噪音，也能延长管路密封件的使用寿命。

　　在实际选型配套的时候，这类结构的涡流泵不需要额外配置进出口的变径接头，因为模型里已经把进出口的管路直径和泵的通径做了匹配，现场安装只需要对接同口径的管道即可，泵体的支撑位置设计在垂直段的中下部，重心位置和支撑点重合，运行的时候不会出现偏载导致的支座变形。很多设计人员在做涡流泵建模的时候容易忽略管路和泵体连接位置的圆角过渡，导致仿真出来的流场损失和实际运行偏差很大，这套模型把所有过流面的圆角、倒角都做了精确还原，CFD分析的结果和实际运行的参数偏差能控制在5%以内，能直接用来指导实际的产品改型和性能优化。

　　另外，这套结构的卡箍连接位置采用了标准的密封槽尺寸，配套常用的三元乙丙或者氟橡胶密封圈就能满足不同介质的密封要求，不需要定制特殊规格的密封件，后期维护的配件成本更低。泵体的过流壁面做了等壁厚设计，在保证承压强度的前提下尽可能减轻了整体重量，相比同参数的铸铁涡壳泵，整体重量能降低20%左右，现场安装的时候不需要大型吊装设备，人工就能完成安装对位。在做流场分析的时候，还针对不同流量工况下的流速分布做了模拟，能看到在额定流量下，泵腔内的颗粒分布均匀，不会出现局部堆积的情况，在小流量工况下也不会出现明显的回流现象，能让泵在宽流量范围内稳定运行，适合工况流量波动较大的使用场景。
