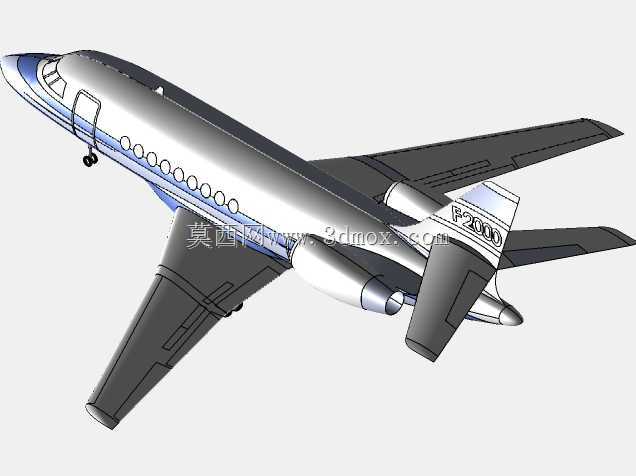

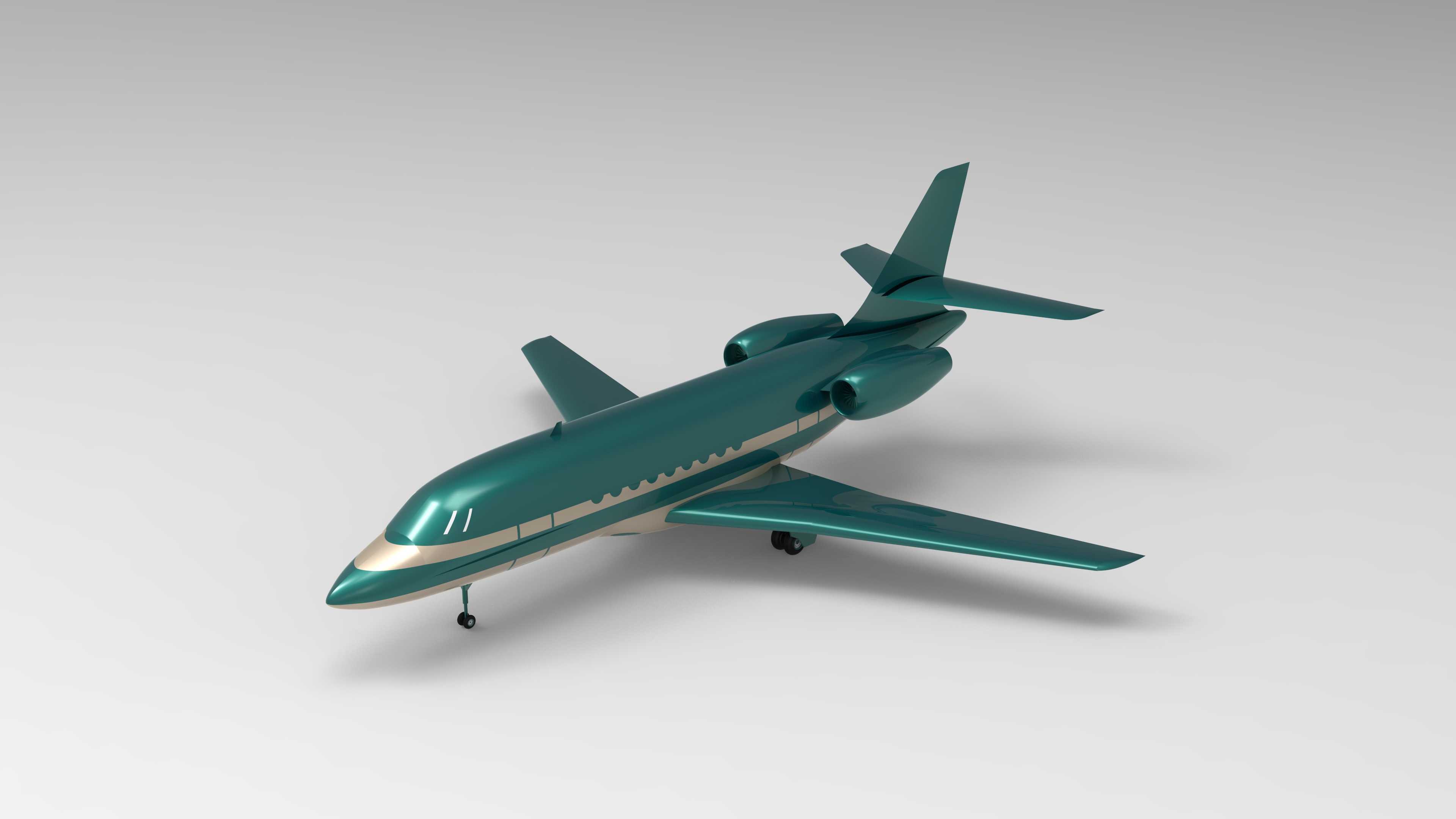

小型商务喷气式公务机外观结构三维造型

这款小型商务喷气式公务机的三维造型，围绕中短程商务出行的实际使用需求展开结构设计，整体气动布局采用尾吊双发、低单翼加T型尾翼的成熟构型，适配10人以内的商务载客场景，可满足企业高管跨城商务差旅、短途公务通勤的使用需求，在通用航空商务出行领域具备较高的场景适配性。从设计思路来看，机身主体采用流线型旋成体构型，机头段做了椭圆化钝头修型，既能够降低亚音速飞行阶段的压差阻力，也为机载雷达、航电设备预留了充足的安装空间，机身截面采用近似圆形的承压设计，能够适配3000-12000米巡航高度的座舱增压需求，保障舱内乘坐舒适度。两侧低单翼采用后掠翼设计，翼根位置与机身下部承力框直接连接，既能够简化机翼与机身的连接结构，降低装配难度，也能够让机翼上方的机身舱段保持完整，最大化客舱可用空间，机翼后缘预留了襟翼、副翼的安装位置，可匹配不同飞行阶段的升力调节需求。尾吊双发的布局设计，将发动机安装在机身后段两侧的短舱内，一方面能够降低发动机噪音传入客舱的比例，提升舱内静谧性，另一方面也能够避免机翼离地高度较低时，地面杂物吸入发动机的风险，适配通航机场相对简陋的跑道起降条件。尾翼采用T型布局，水平尾翼安装在垂直尾翼顶端，能够避开发动机尾流的直接干扰，提升飞行阶段的操纵稳定性，垂尾后段预留了方向舵安装位，可配合水平尾翼的升降舵完成飞行姿态调整。起落架采用前三点式布局，前起落架布置在机头下方驾驶舱后侧位置，采用双轮结构，主起落架布置在机翼根部下方的机身承力段，采用单轮结构，所有起落架均预留了收放机构的安装空间，巡航阶段可完全收入机身舱段内，降低飞行阻力。机身侧面沿舷窗布置了连续的装饰条带，既能够区分机身上下段的涂装分区，也能够在视觉上拉长机身比例，舷窗采用椭圆形小尺寸设计，兼顾结构强度与舱内采光需求，机身前部预留了登机门的安装位置，后部预留了行李舱、辅助动力单元的安装空间。整体造型严格按照小型公务机的实际尺寸比例构建，各部件的安装边界清晰，机翼与机身、发动机短舱与机身、尾翼与机身的连接位置均做了贴合实际的过渡处理，既可以作为航空科普、场景展示的外观模型使用，也能够作为公务机结构设计、气动仿真的基础参考模型，帮助结构设计人员快速梳理小型喷气式公务机的整体布局逻辑，核对各部件的位置关系与安装干涉情况。
