80毫米直径尼龙包胶工业脚轮三维设计

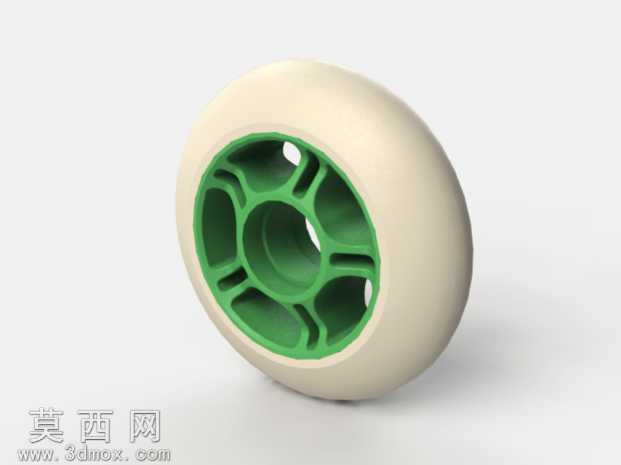

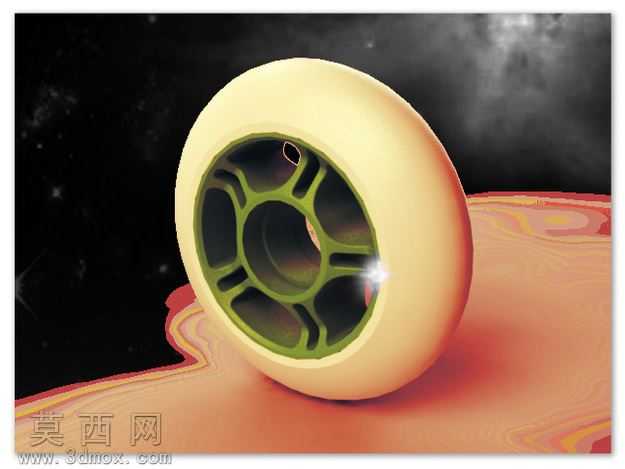

本作品为直径80毫米的工业脚轮三维建模设计，整体采用轮芯外包覆轮面的分体式结构设计，建模过程依托参数化三维设计软件完成，全程以实际工业脚轮的生产尺寸为基准进行1:1还原，保证模型各部分尺寸符合脚轮行业的通用设计规范。建模阶段首先完成轮芯部分的结构搭建，轮芯采用高强度工程塑料适配的结构设计，中心设置用于穿装轮轴的轴孔，轴孔周边做环形加厚处理，提升轮芯的承重抗形变能力；轮辐部分采用六辐式镂空减重设计，每道轮辐均做圆弧过渡处理，避免直角结构带来的应力集中问题，轮辐与外圈轮辋的衔接处做渐变加厚处理，保证受力可以均匀分散到整个轮芯结构上，同时镂空结构可以有效降低整体重量，减少材料使用成本。轮面部分采用米白色尼龙材质的包覆设计，建模时通过曲面偏移命令生成轮面的基础曲面，轮面外轮廓做微弧面处理，保证脚轮滚动时与接触面的受力均匀，轮面与轮芯的衔接处做嵌入式卡槽结构设计，模拟实际生产中包胶轮的嵌合固定方式，避免轮面与轮芯在滚动过程中出现相对滑动。材质渲染阶段，轮芯部分赋予亮面绿色硬质工程塑料材质，调整材质的粗糙度与反射参数，还原塑料材质的半哑光质感，边缘处添加细微的倒角高光效果，提升模型的真实感；轮面部分赋予米白色尼龙材质，适当调高材质的粗糙度参数，模拟尼龙材质略带磨砂的表面质感，同时添加细微的材质颗粒纹理，还原实际尼龙轮的表面触感特征。场景搭建上采用浅灰色素模背景，搭配柔和的三点布光方案，主光源从侧上方45度角照射，打出轮体的主体明暗关系，辅助光源从另一侧补光，消除暗部的死黑区域，底部添加微弱的反光板，模拟地面的微弱反射效果，让整体渲染效果干净清晰，能够完整展现脚轮的结构细节与材质特征。设计过程中充分考虑脚轮的实际使用场景，整体结构兼顾承重能力与转动灵活性，所有圆角、壁厚参数均参考实际注塑生产的工艺要求设置，保证模型不仅具备外观展示效果，同时也可以用于后续的结构验证、生产开模参考等用途，轮体的各部分参数均可通过参数化驱动进行调整，可快速修改生成不同直径、不同承重规格的同系列脚轮模型，提升设计复用效率。
