外六角全螺纹M8规格紧固螺钉三维建模

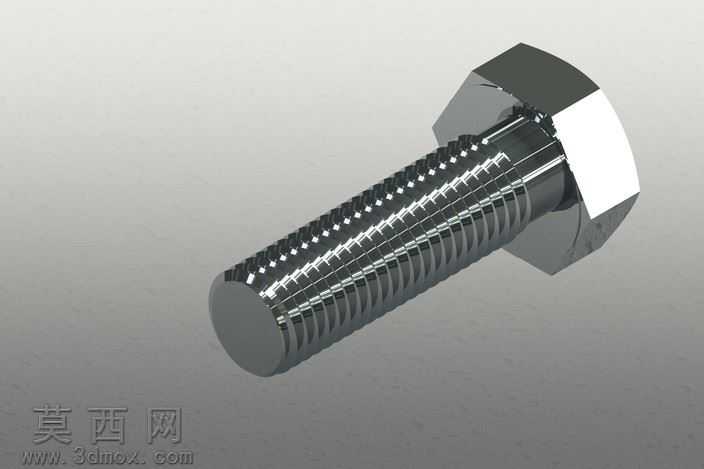

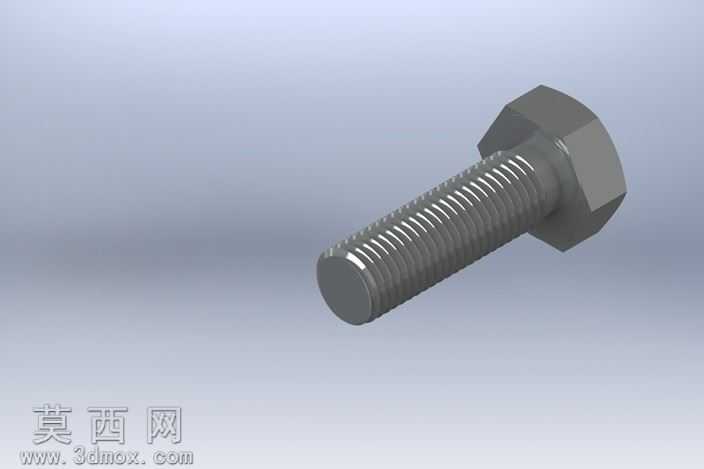

本作品为外六角全螺纹紧固螺钉的三维参数化建模成果，建模过程严格遵循DIN 961、ISO 8676相关标准规范，针对M8×1细牙螺纹、公称长度25mm的规格进行1:1精准还原。建模初期先梳理螺钉的结构组成，将其拆分为六角头部、杆身、全螺纹段三个核心结构模块，首先绘制六角头部的正六边形截面草图，通过拉伸特征生成头部基体，对头部与杆身衔接的位置做符合标准要求的倒角过渡处理，避免应力集中的结构缺陷，同时还原冷镦成型工艺下的边角圆润过渡特征，保证结构与实际量产零件一致。杆身部分采用同轴圆柱拉伸生成基础实体，针对全螺纹段的建模，先通过螺旋线命令生成匹配M8×1细牙螺距的螺旋引导线，再绘制符合螺纹牙型标准的三角形截面，沿螺旋引导线进行扫掠切除，精准还原螺纹牙的轮廓角度、牙顶间隙与牙底圆弧结构，保证螺纹特征的参数精度，可直接用于后续的虚拟装配干涉检查、力学仿真分析等场景。材质与渲染阶段，为模型赋予镀锌高强度合金钢材质，调整金属材质的反射率、粗糙度参数，还原镀锌紧固件表面的亚光金属质感，对螺纹牙面、六角头部的受光面做细微的光泽层次处理，渲染时采用柔和的工业产品布光方案，多角度呈现螺钉的结构细节，既清晰展示六角头部的扳手贴合面结构，也完整呈现连续螺纹段的牙型走向。设计过程中充分考虑该零件的通用紧固属性，所有尺寸参数均设置为可变量，后续可通过修改参数快速生成不同公称长度、不同螺距规格的同系列外六角螺钉模型，大幅提升同类标准件的建模效率，模型结构无冗余几何特征，几何拓扑关系清晰，可适配多类三维设计场景的使用需求。
