上单翼布局小型固定翼飞行器结构设计

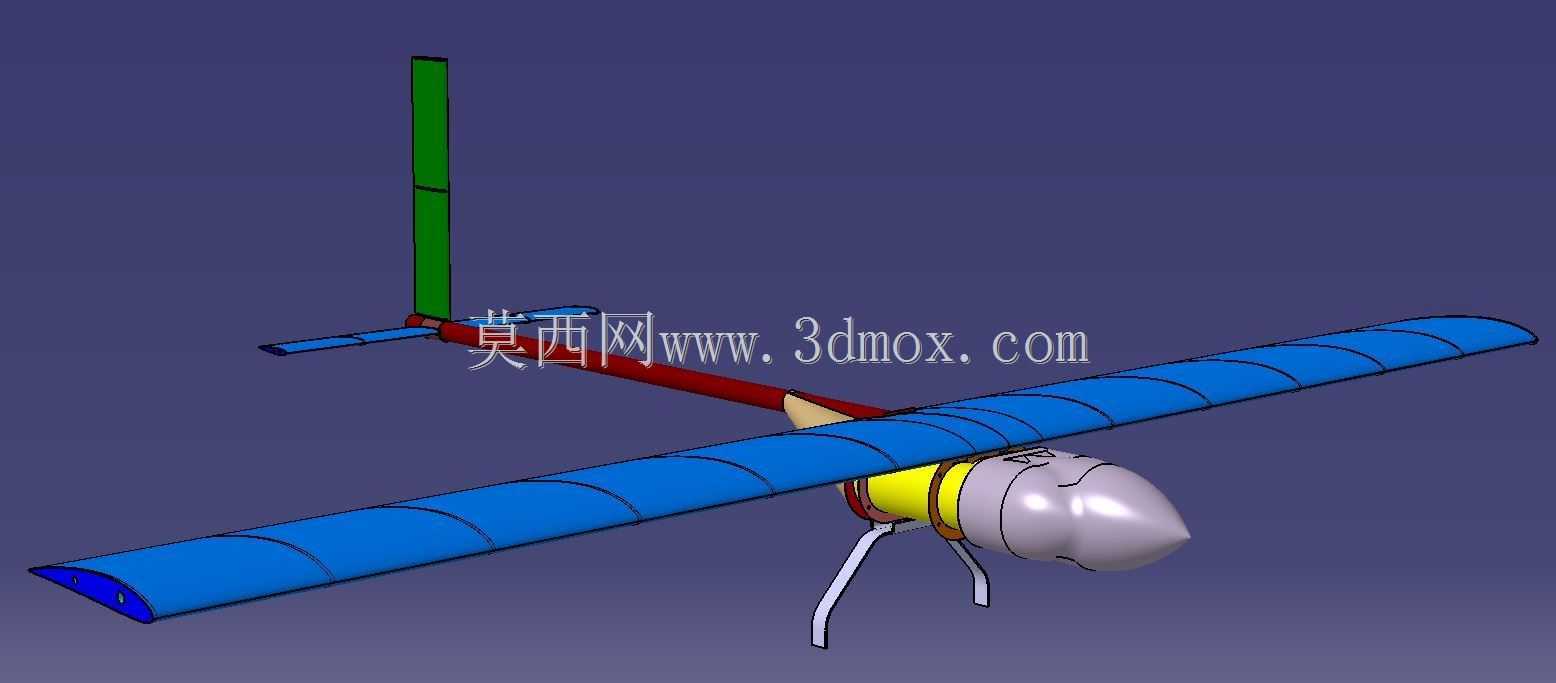

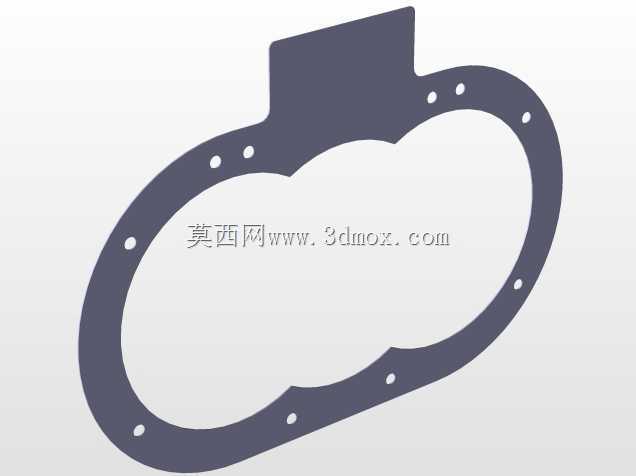

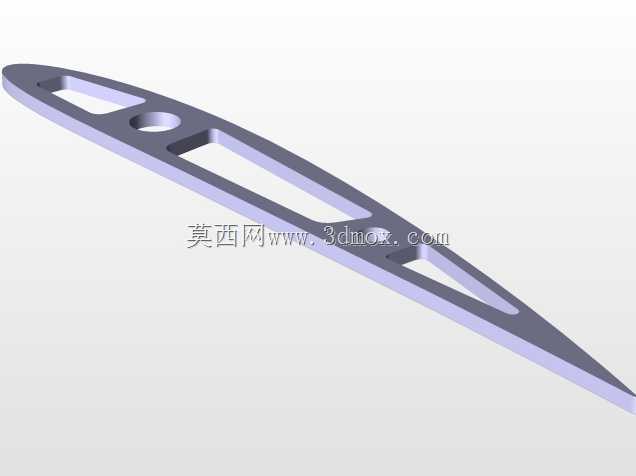

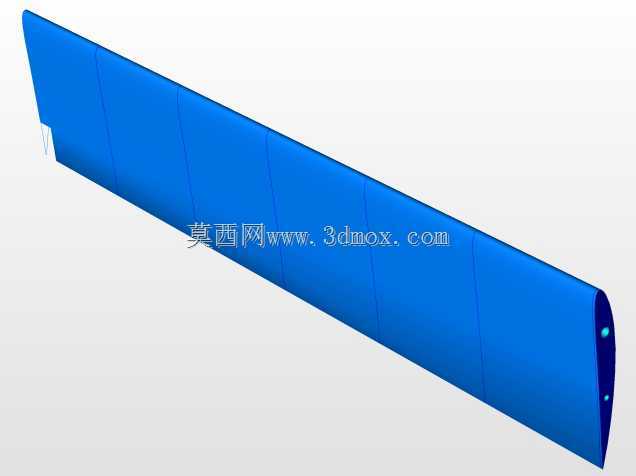

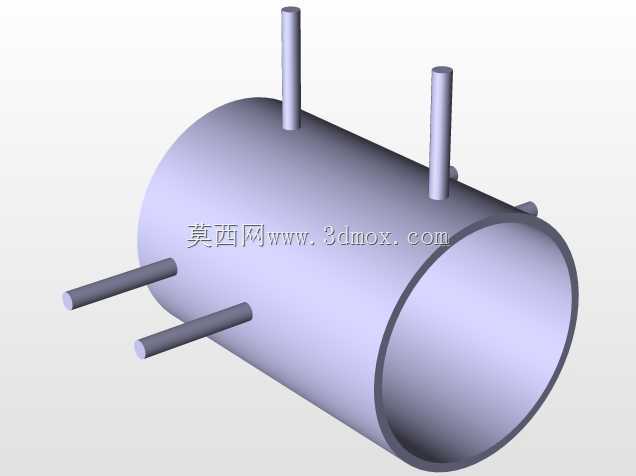

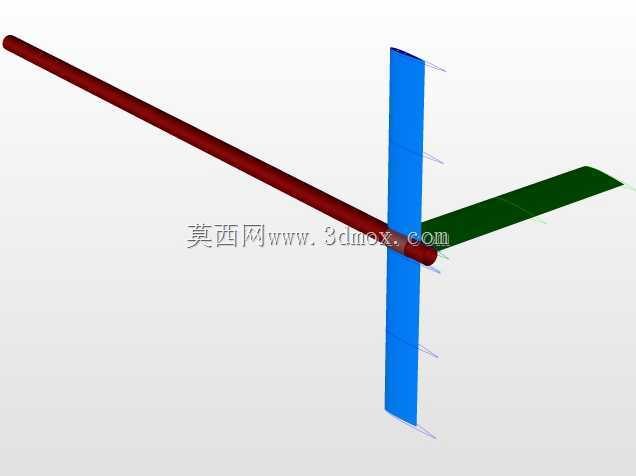

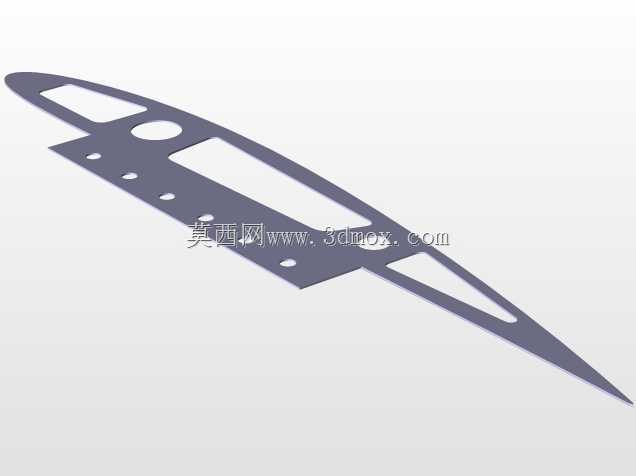

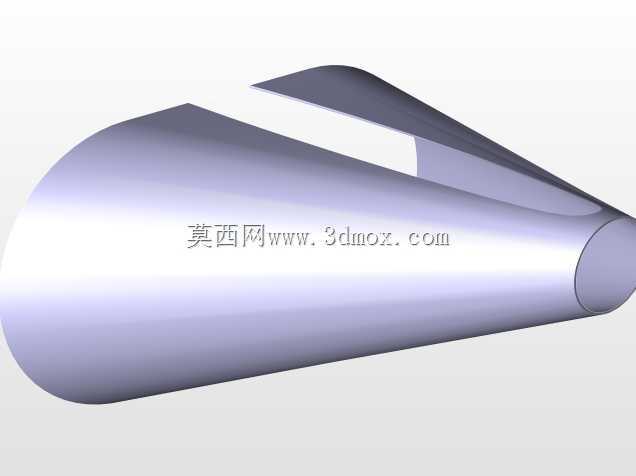

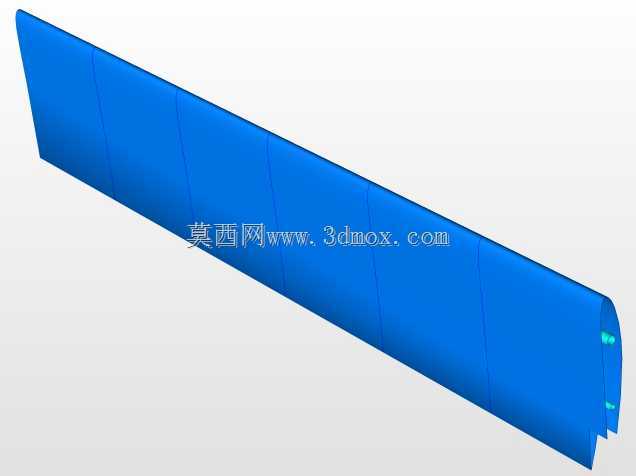

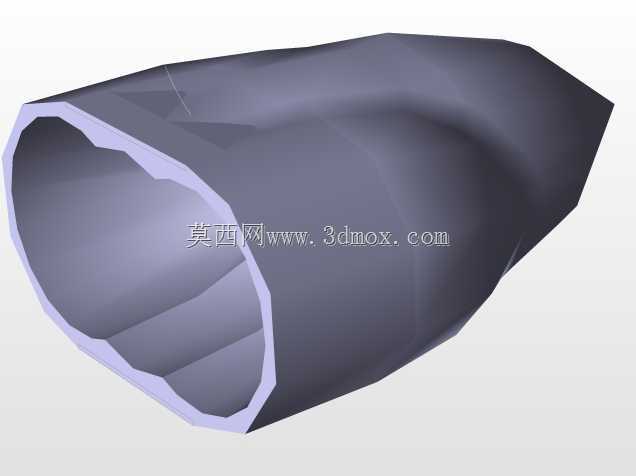

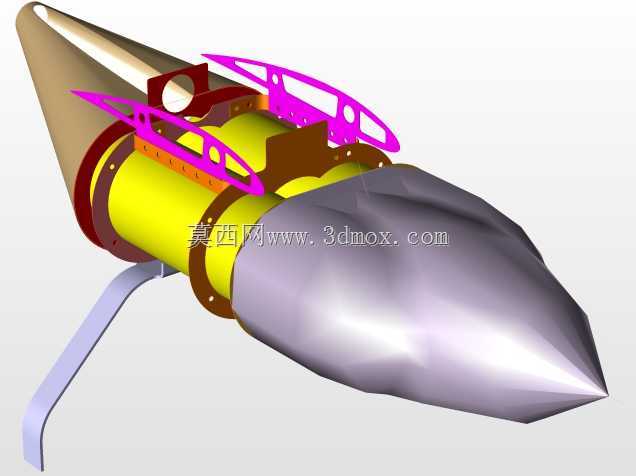

这款固定翼飞行器采用上单翼布局设计，机翼布置于机身上部位置，这类布局在小型低空作业飞行器中应用广泛，能够有效降低机身结构对机翼下洗气流的干扰，提升低速飞行状态下的升力效率，同时方便机身下部挂载任务载荷，适配航测、环境巡查、教学试飞等多种场景的使用需求。从结构设计逻辑来看，整机采用模块化拆分思路，机翼为分段式翼型结构，翼面沿展向设置多道加强筋结构，既能够保证飞行过程中翼面的结构刚度，降低气动载荷下的翼尖形变，也方便加工阶段的零件拆分与组装调试，机翼前缘做了钝化处理，能够延缓低速飞行时的气流分离，提升失速迎角范围，提升低空飞行的操作安全性。尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼独立安装于机身尾部，垂直尾翼沿竖直方向布置，为整机提供航向稳定性，水平尾翼设置于垂尾根部两侧，负责纵向飞行姿态的配平与操纵，尾翼与机身采用快拆式连接结构，方便运输阶段的收纳与日常维护更换。机身前段设置流线型整流罩，内部预留动力系统安装空间，可适配小型活塞式动力装置或电动动力组，整流罩曲面按照气动优化结果做顺滑过渡，能够降低飞行过程中的头部压差阻力。机身中段为设备舱结构，预留了航电设备、电池组、任务载荷的安装空间，结构上采用承力式框架设计，能够承受飞行过程中的机动载荷与起降阶段的冲击载荷。起落架采用后三点式布局，两个主起落架布置于机身重心靠前位置，采用弹性支杆结构，能够吸收起降阶段的地面冲击，尾起落架集成于垂尾下部，配合主起落架实现地面滑跑阶段的方向稳定，起落架的安装位置经过重心配平核算，能够避免滑跑阶段出现拿大顶的风险，同时保证起飞抬前轮的操作力矩足够。整机各部件的安装边界都做了干涉校核，机翼与机身的连接点、尾翼与机身的对接面、起落架的安装座都预留了足够的安装操作空间，方便组装阶段的紧固件操作与后期维护拆解，翼展、机身长度、尾翼尺寸的匹配都按照小型固定翼的常规飞行包线做了优化，能够适配1000米以下低空的飞行作业需求，结构重量控制合理，在保证结构强度的前提下尽可能降低空机重量，提升有效载荷能力与续航表现。
