22英寸飞机前起落架机轮结构设计

这款22英寸规格的航空机轮，主要适配轻型通用飞机、小型通勤类飞行器的前起落架系统，承担地面滑行阶段的载荷传递、滑跑导向以及停机支撑的核心功能。在实际机场运行场景中，前起落架机轮需要承受飞机转向时的侧向剪切力、滑跑过程中的道面颠簸冲击，以及低速滑行阶段的滚动摩擦损耗，设计阶段需要充分匹配前起落架的安装接口尺寸，保证轮轴装配同轴度公差控制在合理区间，避免滑跑过程中出现摆振问题。

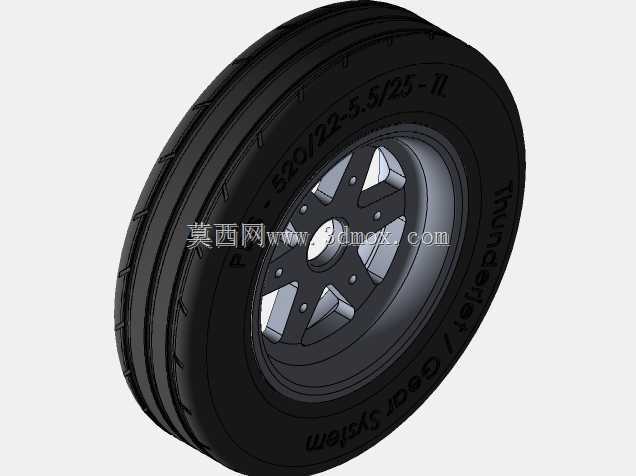

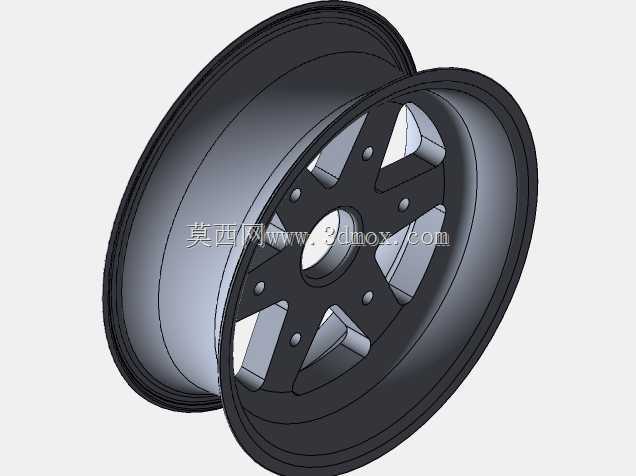

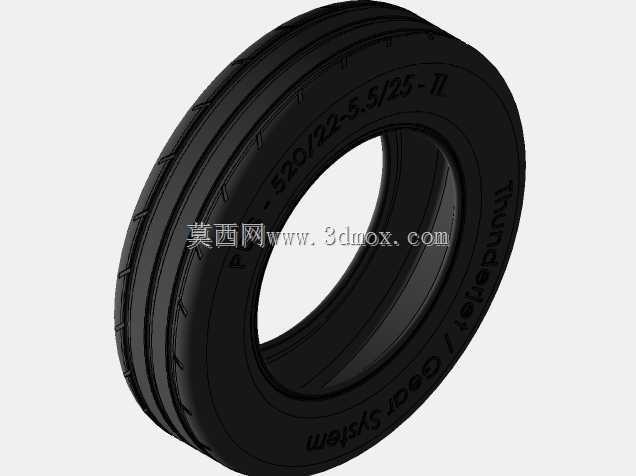

从结构设计逻辑来看，该模型还原了航空轮胎与轮毂的配合细节：轮胎胎面设置了多道纵向排水沟槽，能够在湿滑道面条件下快速破除胎面与道面之间的水膜，降低滑水风险；胎侧标注的载荷、尺寸标识完全参照实际航空轮胎的标注规范还原，轮毂采用分体式辐板结构，辐条之间开设了减重镂空槽，在保证轮辐结构强度满足冲击载荷要求的前提下，尽可能降低机轮整体转动惯量，减少前起落架转向机构的操作负载。轮毂中心的安装孔位匹配标准起落架轮轴直径，周边均匀布置的螺栓孔用于连接轮毂半体与刹车组件安装座，安装边界需要保证轮胎充气状态下与起落架减震支柱、转向摇臂之间留有足够的安全间隙，避免极限转向工况下出现运动干涉。

在实际工程应用中，这类前起落架机轮的设计需要反复校核不同工况下的受力状态：直线滑跑时主要承受垂直方向的静载荷与动载荷，转向时叠加侧向弯矩，着陆触地瞬间还要承受短时的冲击过载，因此轮毂的辐条厚度、轮缘止口尺寸都经过了针对性的结构优化，轮胎的橡胶层厚度、帘线排布方向也匹配对应吨位机型的使用要求。建模过程中完整还原了轮胎胎面的花纹细节、轮毂的安装倒角、螺栓孔的沉头结构，能够直接用于起落架系统的装配干涉检查、地面滑跑动力学仿真参考，也可作为航空地面设备设计时的配套部件选型参照，帮助设计人员快速完成起落架系统的布局匹配，减少前期建模的重复工作量。
