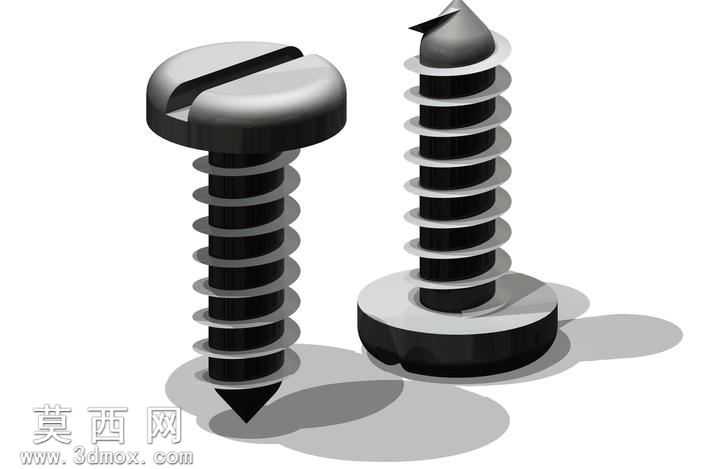

圆头开槽金属板材自攻螺丝三维设计

本作品为圆头开槽金属板材螺丝的三维建模设计，建模阶段以通用五金紧固件的实际生产参数为基准，在三维软件中先构建螺丝的核心基准轴，以基准轴为中心绘制盘头的截面轮廓，通过回转特征生成圆润的盘头主体，盘头顶部的一字开槽采用切除拉伸特征制作，严格控制开槽的宽度、深度比例，匹配通用一字螺丝刀的作业尺寸，保证装配工具的通用性。螺杆部分采用螺旋扫描特征生成连续的自攻螺纹，螺纹牙型采用适配薄板连接的锋利三角牙型，牙距、牙高参数针对0.5-3mm厚度的金属薄板连接场景优化，螺杆末端收为尖锐的锥形导向端，降低攻入板材时的定位难度与初始阻力。建模过程中对螺纹与盘头的衔接位置做了圆角过渡处理，避免应力集中导致的螺丝头部断裂问题，同时还原了螺纹牙顶的细微倒角，还原真实五金件的加工细节。材质与渲染阶段，为模型赋予哑光黑色金属材质，调整材质的粗糙度、金属度参数模拟发黑处理的碳钢表面质感，添加细微的表面颗粒纹理还原量产五金件的真实表面状态，场景采用柔和的三点布光，主光从侧上方打亮螺丝的盘头与螺纹轮廓，辅光弱化阴影死黑区域，轮廓光勾勒螺丝边缘提升立体感，地面添加柔和的接触阴影增强模型的真实感。设计思路上，该螺丝针对金属薄板的快速连接需求设计，无需预先攻丝，可直接通过自身螺纹在板材上挤压出匹配的螺纹牙，实现板材间的紧固连接，盘头的大接触面积可以降低螺丝攻入时对板材表面的压强，避免薄板被压穿变形，整体结构兼顾了紧固可靠性与装配便捷性，可用于五金装配演示、薄板连接结构验证、产品装配模拟等场景。
