德标三相异步电动机三维结构设计

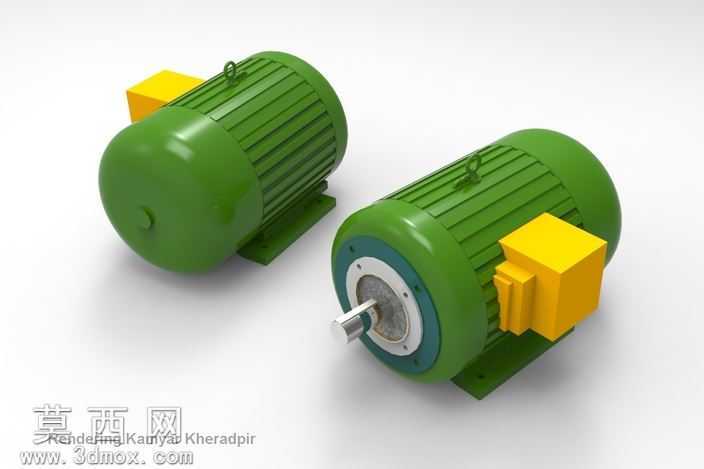

本作品为德标三相异步电动机的三维参数化设计成果，建模过程依托三维机械设计软件完成，严格遵循阿根廷厂商Czerweny公开的德标电机尺寸参数体系，同时对齐全球通用的电机安装尺寸标准，可适配绝大多数同规格工业电机的替换与选型参考需求。建模阶段采用自底向上的装配设计思路，首先完成电机核心零部件的独立建模：包含带轴向散热筋的铸铁机座、端盖密封结构、带键槽的输出转轴、鼠笼式转子铁芯、定子绕组槽位结构、顶部独立接线盒、底部铸钢安装脚座，以及机座顶部的吊环安装结构，所有零部件的尺寸公差、配合间隙均参考实际工业电机的生产装配要求设定，可直接用于后续的工程图导出、装配干涉检查与运动仿真验证。材质与渲染阶段针对不同零部件的实际工业材质做了精准匹配：机座、端盖、安装脚座采用铸铁喷塑的绿色哑光漆面材质，还原工业电机常见的防护涂层质感，表面做了细微的颗粒质感处理避免塑料感；输出转轴采用抛光镀锌钢材材质，金属反光度与粗糙度参数贴合实际机加工轴类零件的表面效果；顶部接线盒采用工程塑料与金属结合的材质表现，接线盒盖板的紧固螺栓细节做了倒角与螺纹细节刻画，还原真实零件的加工特征；端盖与机座的连接螺栓、吊环等标准件均采用发黑处理的钢材材质，细节处的材质区分清晰，渲染输出的效果图光影柔和，结构轮廓清晰，可直接用于产品选型手册、技术方案展示等场景。结构设计上充分考虑了三相异步电机的实际功能特征：机座表面的轴向散热筋采用等距阵列建模，筋条高度与厚度符合德标电机的散热设计要求，可直观展示电机的自然散热结构；输出端的端盖设置了轴承安装位与油封槽位，还原电机的转轴密封与支撑结构；接线盒内部预留了三相接线柱的安装空间，可支持后续拆解展示内部接线结构；底部安装脚座的安装孔位尺寸严格遵循通用电机安装标准，支持卧式安装的尺寸匹配。整个模型的参数化特征保留完整，可通过修改核心参数快速生成不同功率、不同机座号的同系列电机模型，为电机类产品的系列化设计、虚拟装配验证、教学演示提供了精准的三维数字模型基础，模型的结构完整性与尺寸精度可满足工业设计、教学演示、方案展示等多场景的使用需求。
