十字花型铝型材挤压成型模具结构

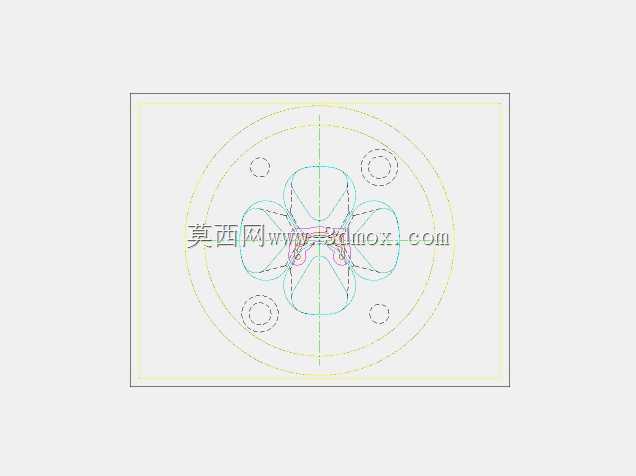

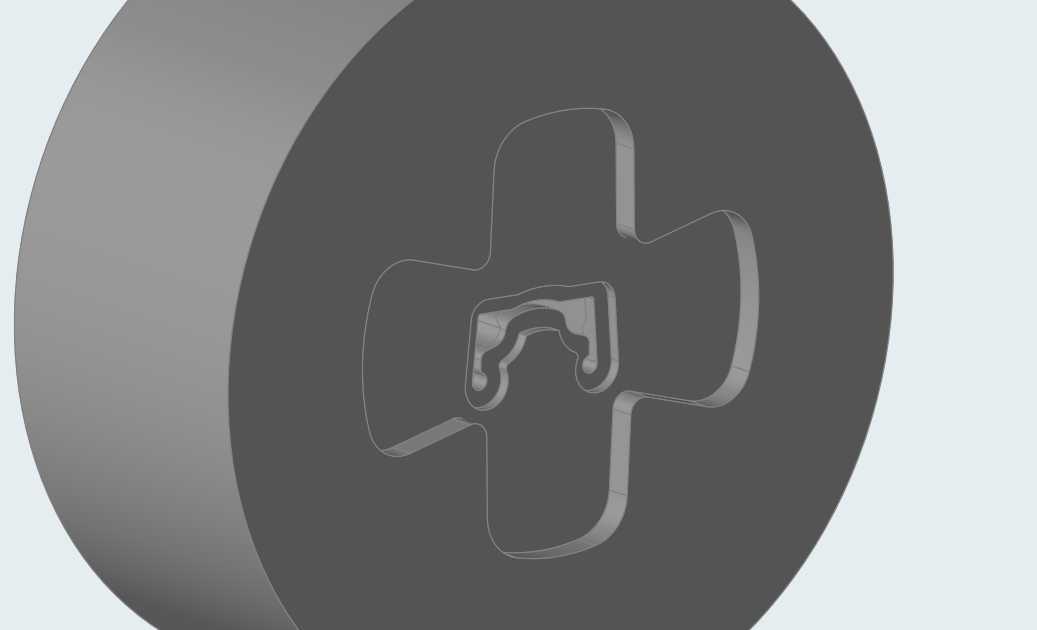

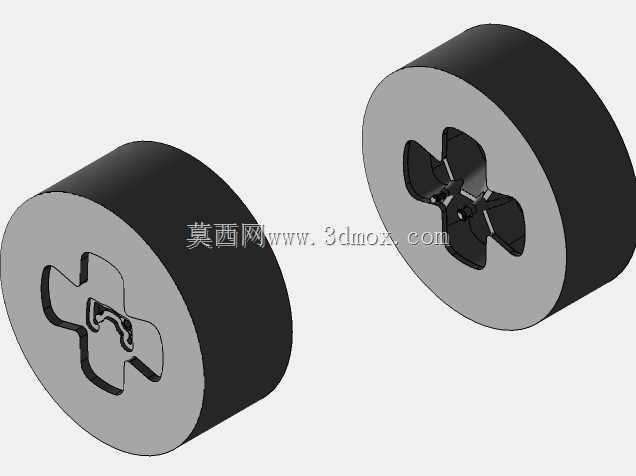

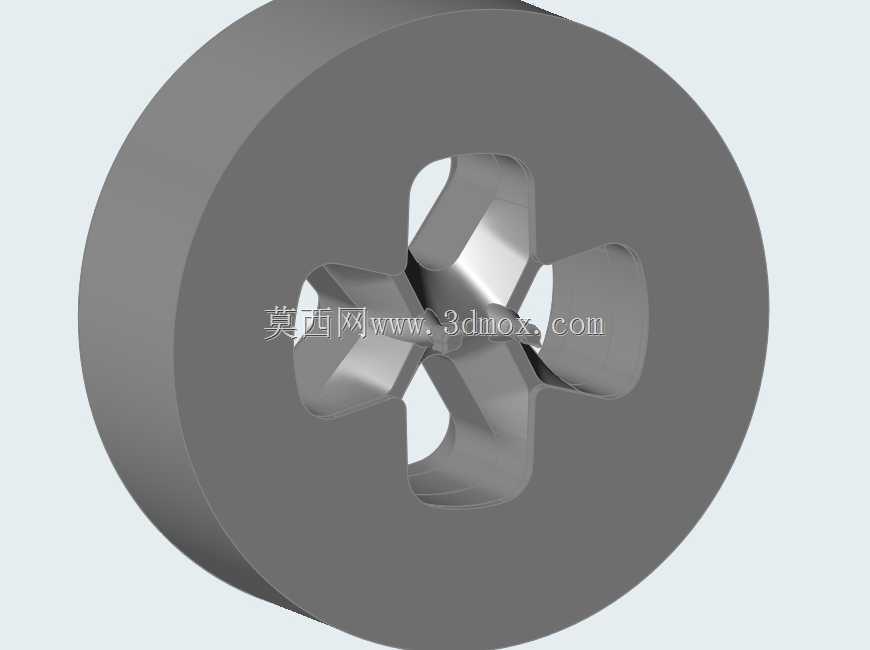

这套挤压成型工装主要面向民用铝型材、工业异形铝构件的热挤压生产场景，在铝型材加工产线中，这类模具直接安装在挤压机的模座位置，承担着将加热至塑性状态的铝棒，通过模腔特定流道挤压成型为目标截面型材的核心作用。日常生产中，这类带异形型腔的挤压模多用于生产带特殊截面卡槽、装饰性截面的铝制构件，常见于门窗装饰型材、小型工业铝支架、异形铝散热条的加工工序，适配常规吨位的卧式铝挤压机，安装时需配合模垫、支撑模套共同装配，模体外圆为标准圆柱结构，可直接适配对应规格的挤压机模腔安装位，无需额外改制工装即可完成装夹。从结构设计逻辑来看，模具分为入料导流区、工作带成型区、出料矫直区三个核心部分，入料侧的导流腔做了圆弧过渡处理，避免塑性铝料在进料过程中出现紊流、死区，防止成型后的型材出现表面夹渣、流痕缺陷；工作带区域根据十字花型腔的不同壁厚位置做了差异化长度设计，壁厚较薄的型腔位置工作带适当缩短，降低铝料流动阻力，壁厚偏厚的位置工作带做加长处理，平衡不同位置的铝料流速，避免型材挤出后出现扭拧、平面间隙超差的问题。模体采用整体圆柱式结构，外圆加工精度满足h7级公差要求，装配时可与模套形成紧密配合，承受挤压过程中数百吨的轴向压力不会出现偏移；型腔部分的十字花结构做了圆角过渡处理，既避免应力集中导致模具在反复承压过程中出现开裂，也能让铝料填充过程更顺畅，减少成型阻力。出料侧设置了1-3度的脱模斜度，型材挤出后不会与模腔发生剐蹭，保证型材表面光洁度。在实际建模过程中，重点还原了模腔的流道过渡曲面、工作带的台阶结构、模体的安装基准面，所有配合面的尺寸边界都按照实际生产的装配公差做了预留，结构设计人员可直接参考这套模型调整型腔尺寸，适配不同截面规格的铝型材挤压需求，也可基于该结构优化导流腔角度、工作带长度参数，匹配不同牌号铝合金的挤压工艺特性，减少试模过程中的修模次数。这类模具在日常使用中需要配合氮化处理提升表面硬度，模型中也预留了表面硬化层的尺寸余量，结构上没有薄壁尖角等不合理设计，完全符合实际加工的工艺要求，可直接用于数控加工编程的参考模型。
