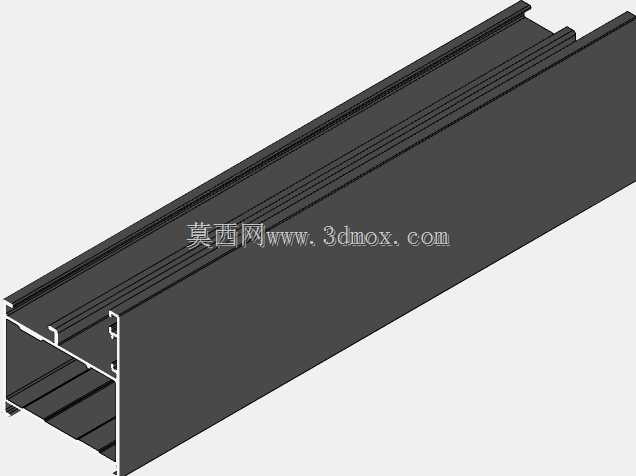

通讯设备用异形挤压铝型材截面结构

　　这款异形挤压铝型材的截面设计，完全围绕通讯类设备的内置安装框架需求展开，日常多应用于通讯机箱内部的板卡承载侧边、嵌入式通讯模块的安装导轨位，也可作为小型通讯终端设备的壳体拼接边框使用。从截面结构来看，型材两侧设计有多层错落的卡接槽位，这些槽位的尺寸公差控制在挤压工艺可稳定实现的±0.1mm范围内，既可以直接卡装PCB板的侧边，无需额外加装固定压条，也能配合橡胶密封条实现壳体拼接处的防尘防护，减少后续装配的紧固件使用量。上下边缘的外翻折边结构，一方面提升了型材单米的抗弯截面模量，在同等壁厚下比普通矩形铝管的抗弯折能力提升近40%，作为框架使用时可以减少内部加强筋的布置，降低整体构件重量；另一方面折边处预留的小尺寸凸台，

　　可作为设备外壳面板的定位止口，装配时面板直接贴合凸台平面即可完成定位，不用额外做定位治具校准位置。设计过程中充分考虑了挤压生产的工艺可行性，所有截面转角处均做了R0.3-R0.5的圆角过渡，避免尖锐转角导致的挤压模具应力集中开裂问题，同时壁厚控制在均匀的1.2mm区间，没有出现壁厚突变的结构，能有效降低挤压生产时的型材变形、出料扭曲等不良率。从安装边界来看，这款型材的截面外轮廓宽度适配标准1U通讯机箱的内部净空尺寸，单根型材下料长度可根据机箱实际深度灵活裁切，两侧的卡接槽间距匹配常规通讯板卡的安装孔位间距，板卡滑入槽位后可直接通过端部的固定螺丝锁紧，无需额外调整安装位置。型材内侧的平面区域预留了足够的走线空间，

　　板卡之间的连接排线可以顺着型材内侧的凹槽排布，避免排线与板卡元件产生干涉，同时凹槽的结构也能对排线起到一定的约束作用，减少设备运输过程中线缆晃动松脱的风险。不同于通用标准铝型材，这款异形截面完全针对通讯设备的特定装配场景定制，没有多余的冗余结构，在满足结构强度、安装定位、防护密封等多重功能的前提下，尽可能压缩了截面的占用空间，适配通讯设备小型化、轻量化的设计趋势，挤压成型后仅需做表面阳极氧化处理即可直接投入装配，不需要后续的铣削、钻孔等二次加工工序，能有效缩短通讯设备的整体生产装配周期。
