适配0.093英寸PCB的SMA凹形边缘连接器

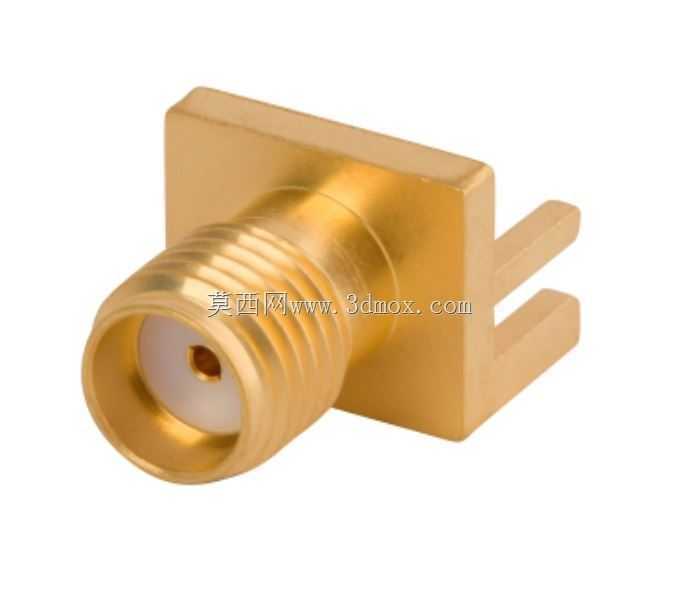

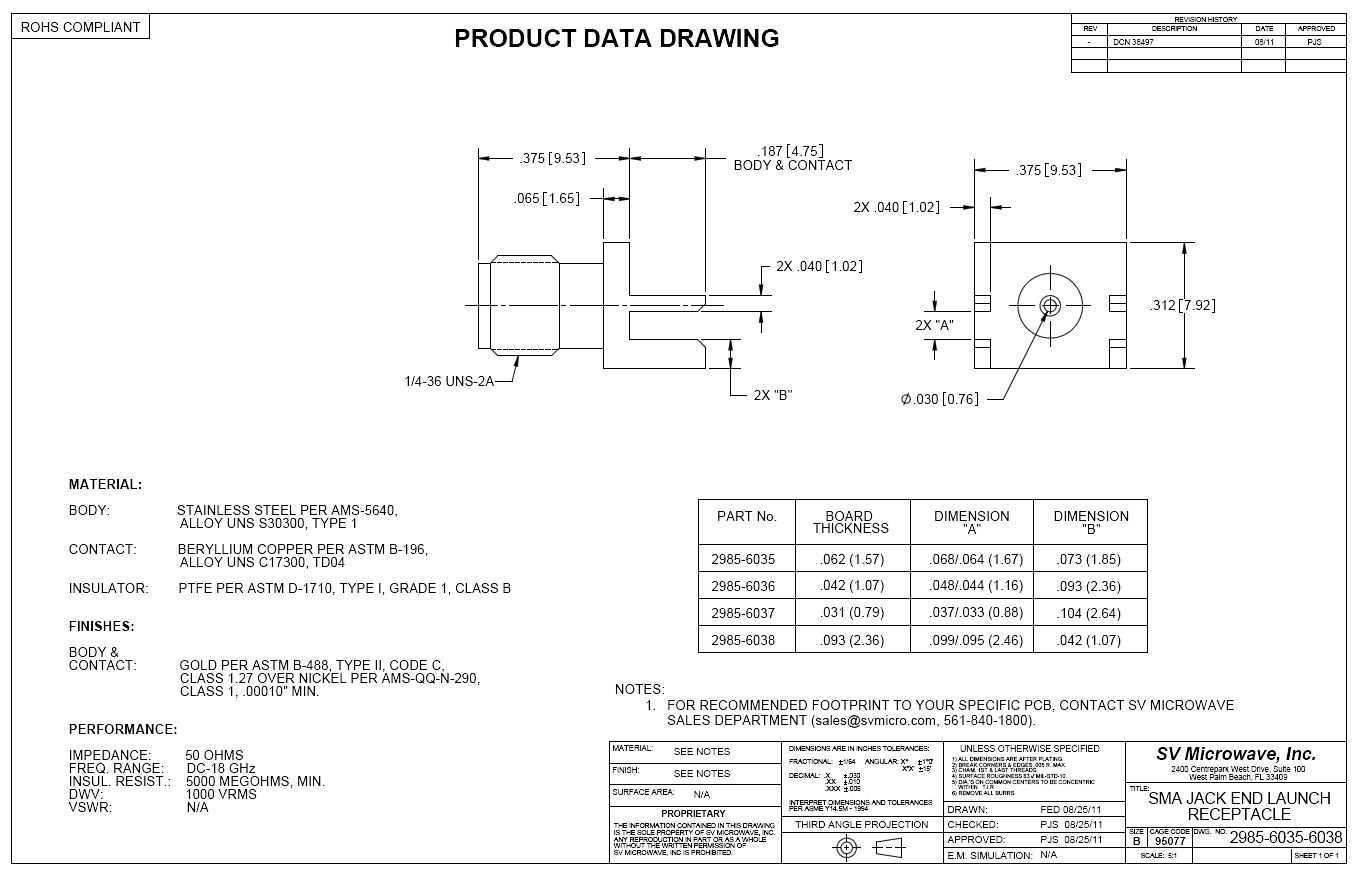

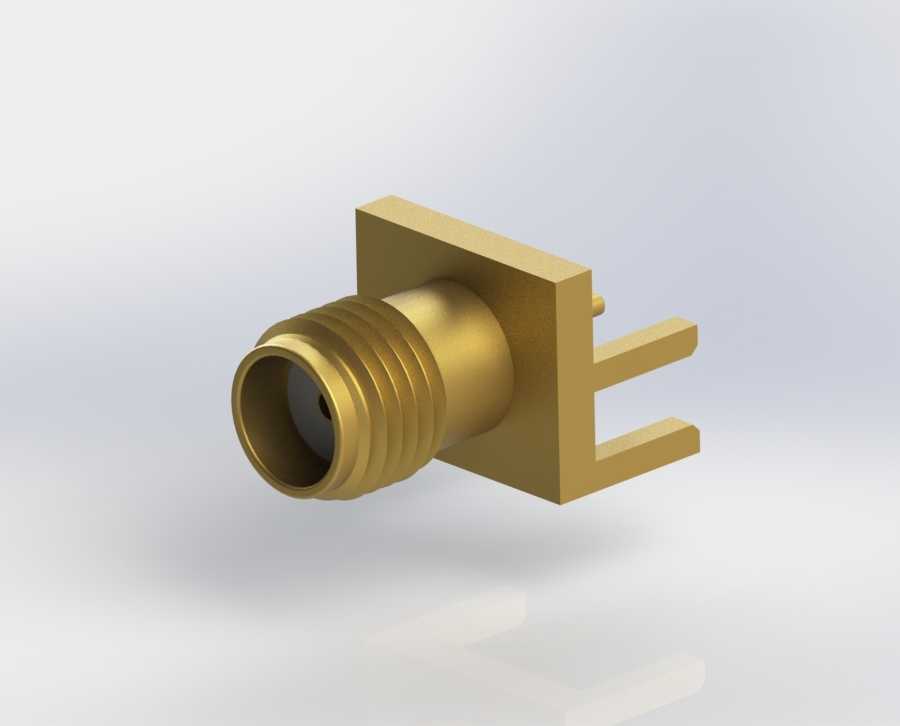

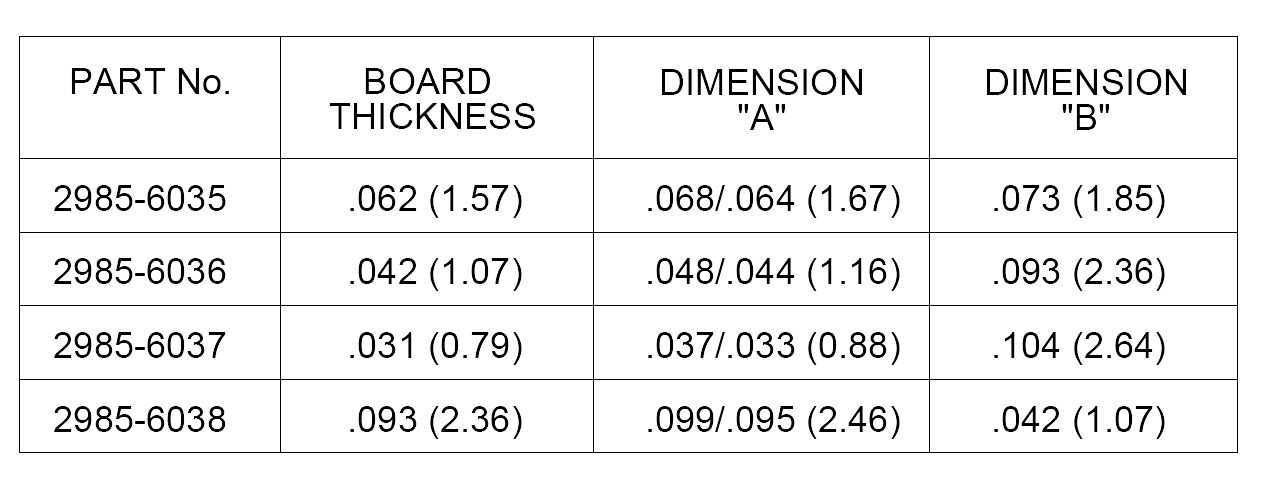

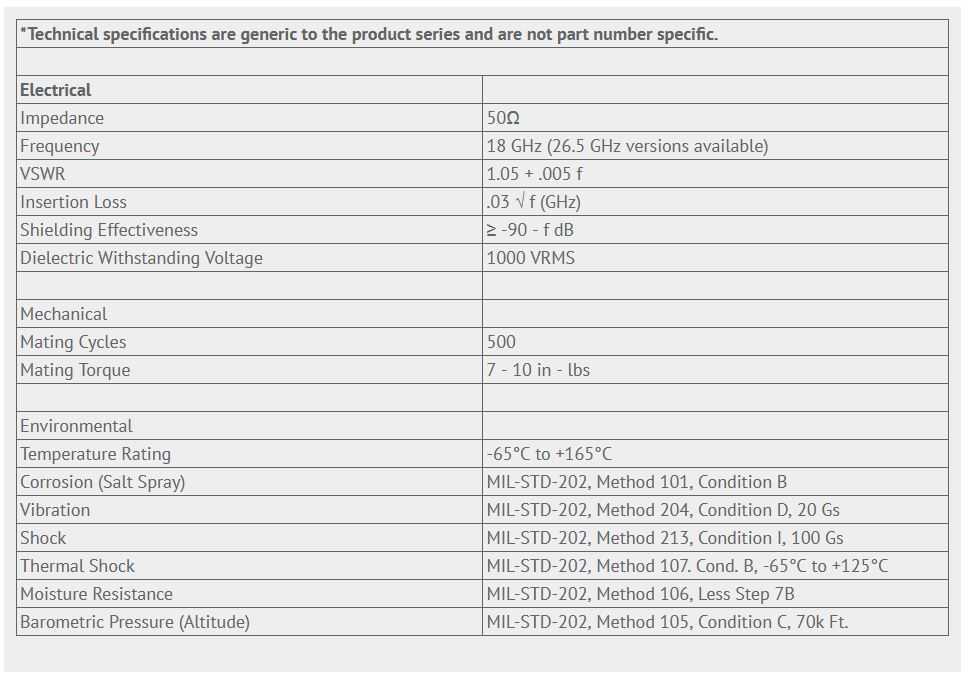

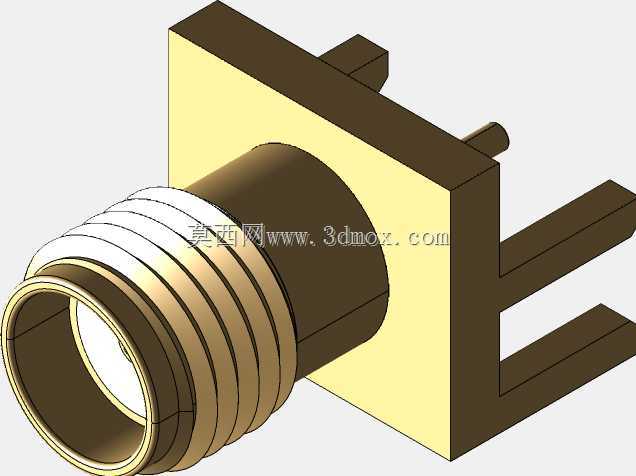

在射频通信设备、微波测试仪器、高频信号处理板卡的硬件开发环节，板端射频连接的可靠性直接决定信号链路的传输质量，这类适配特定板厚的SMA凹形边缘连接器，正是为解决板边射频信号直连场景的安装痛点设计。不同于需要在PCB内部开孔焊接的穿板型SMA接头，这款边缘安装式接头无需占用板内布线空间，可直接固定在PCB板边位置，适配厚度为0.093英寸的印制板，在空间紧凑的射频前端模块、小型化通信基站板卡、便携式频谱分析仪的射频端口设计中应用十分广泛。从结构设计来看，接头主体采用黄铜基材加工，外导体部分设计为标准SMA凹形接口，内孔尺寸符合SMA母头的通用配合公差，可与标准SMA公头线缆实现稳定插拔对接，接口内部的介质支撑结构保证内导体与外导体的同轴度，在最高18GHz的工作频段下仍能保持稳定的阻抗匹配，减少信号反射带来的传输损耗。接头的安装固定部分设计为带两个平行插脚的法兰结构，安装时插脚可直接插入PCB板边预设的焊盘孔内，通过波峰焊或手工焊接即可完成固定，法兰端面与PCB板面贴合后能提供足够的机械支撑力，避免频繁插拔线缆时接头出现松动移位。设计这类接头的三维模型时，需要重点把控几个核心尺寸边界：首先是接口端的螺纹尺寸与内导体的相对位置，必须保证与标准SMA公头的配合间隙在合理范围内，过松会导致接触不良，过紧则会造成插拔困难甚至损坏接头；其次是安装插脚的间距与伸出长度，要完全匹配对应厚度PCB的焊盘位置，插脚伸出板面的长度要控制在合理范围，避免焊接后焊锡溢出影响相邻布线；另外法兰盘的厚度与板边贴合面的平面度也需要严格控制，保证安装后接头的轴线与PCB板面保持平行，减少线缆对接时的侧向应力。在实际选型应用中，这类边缘连接器常被用于不需要经常拆卸的板载射频端口，相比板端直立式SMA接头，它的信号路径更短，能够减少信号传输过程中的驻波比波动，尤其适合在高频段的信号传输场景中使用。建模过程中还需要考虑焊接工艺的避让空间，接头本体与PCB上相邻元器件的安全间距要满足焊接加工的要求，避免过炉焊接时出现连锡、接头本体受热变形等问题，同时插脚的倒角设计也要符合实际加工工艺，保证插脚能够顺利插入PCB的安装孔内，不会出现卡滞问题。
