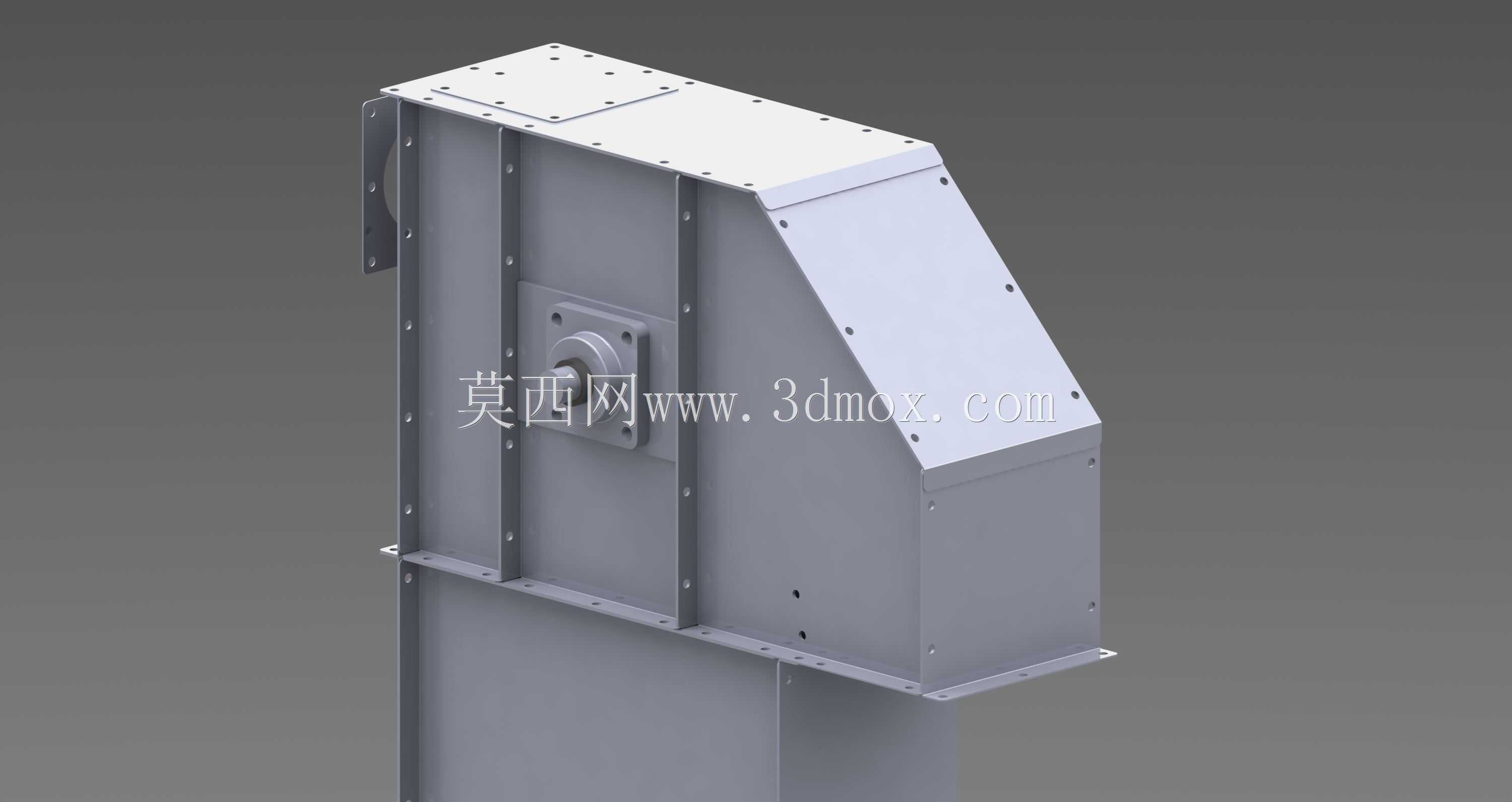

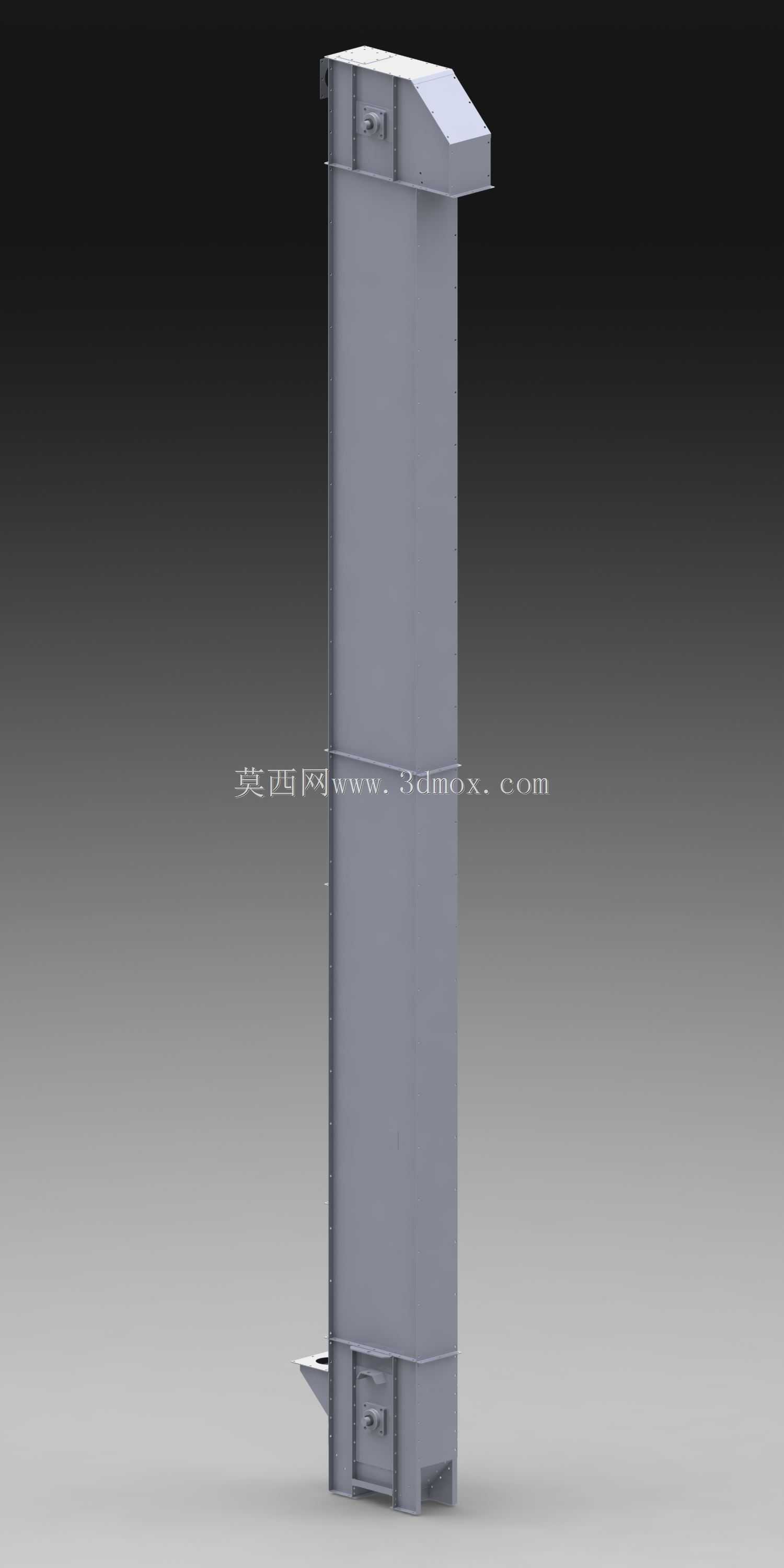

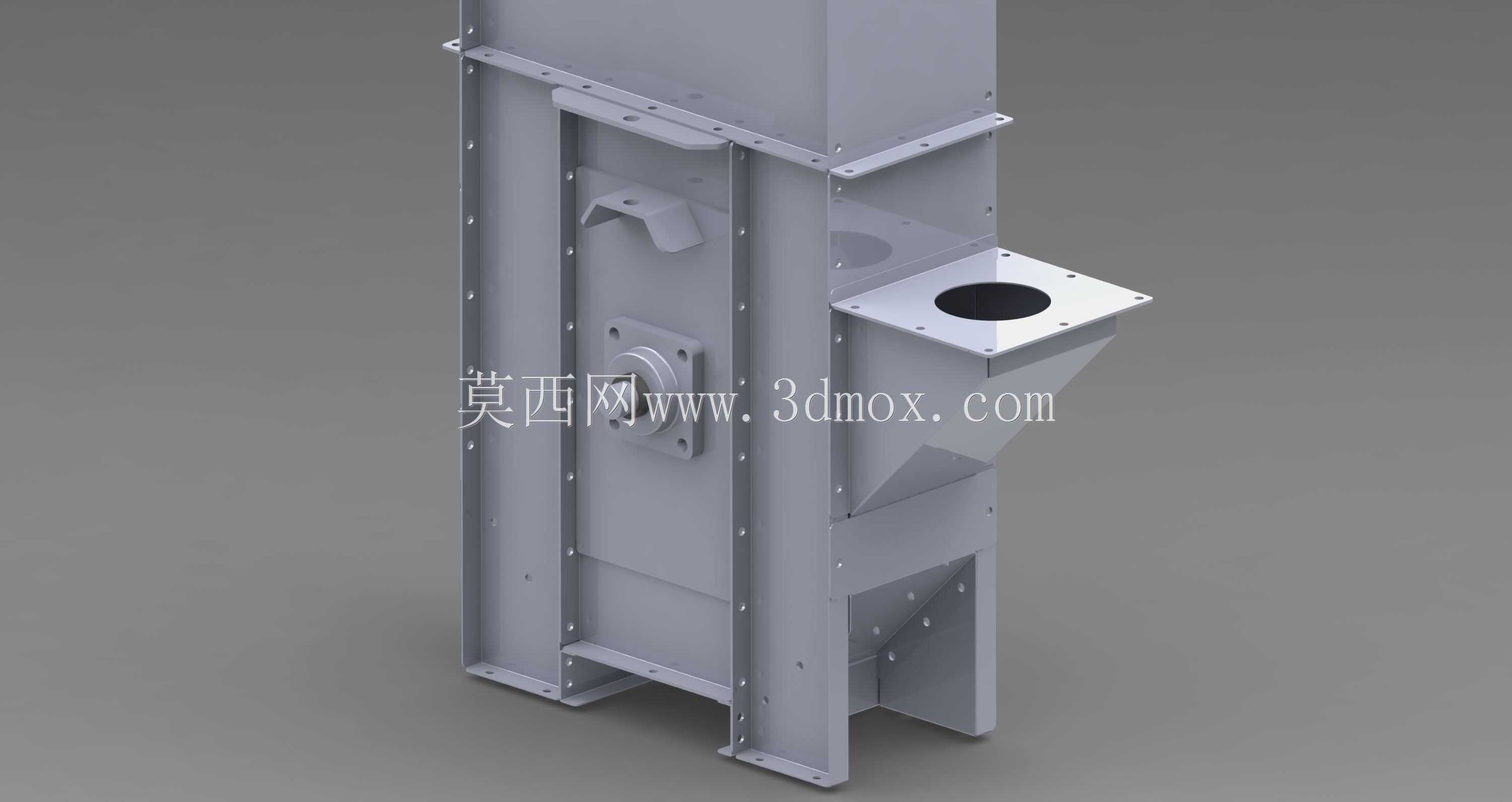

斗式提升机机头段壳体钣金结构

该结构为斗式提升机的上部机头段壳体总成，主要应用于粮食加工、建材生产、散料仓储等需要垂直输送颗粒状、粉状散料的生产场景，是垂直输送系统中承担物料转向卸料、承载上部传动组件安装基准的核心结构件。从实际使用场景来看，该段壳体安装在提升机整机的最上端，下部与竖直段机筒通过法兰螺栓对接，侧面斜向段对应出料口位置，畚斗携带物料运行至该段后，沿头轮轨迹做圆周转向，物料在离心力与重力共同作用下从斜向出料口甩出，进入下游输送或缓存设备，因此该壳体的内部轮廓弧度直接决定了物料卸料轨迹是否顺畅，避免出现回料、积料的问题。从功能特性上看，该壳体采用分体式钣金拼接设计，所有拼接面均采用螺栓连接加密封垫的结构，既方便加工运输过程中的拆分，也能在后期检修头轮、畚斗带时快速拆卸对应盖板，无需整体吊装上部结构；壳体外侧布置的加强筋板沿受力方向排布，可抵消头轮运行时的振动载荷、内部物料冲击载荷以及整机竖直方向的承重载荷，避免长期运行出现壳体变形、接缝漏料的问题。设计过程中，首先要匹配对应规格提升机的头轮直径、畚斗宽度参数，确定壳体内部的最小回转间隙，保证畚斗运行时不会剐蹭壳体内壁，斜向段的倾斜角度结合物料的安息角、卸料速度计算得出，保证物料抛出后能顺利滑向出料口，不会在斜板上堆积；上部的盖板预留了传动轴承座的安装孔位，孔位的同轴度公差控制在合理范围内，保证头轮轴安装后不会出现偏载，延长轴承与畚斗带的使用寿命。安装边界方面，下部对接法兰的孔位排布与标准节机筒完全匹配，可直接与同系列的标准提升机机筒拼接，侧面出料口的法兰尺寸可对接常用的溜管规格，壳体侧面预留的观察口可在运行时查看内部畚斗运行、物料卸料情况，无需拆开盖板即可快速排查堵料、畚斗松动等常见故障；整体结构的安装基准面以下部法兰端面为准，安装时需保证该端面的水平度，避免头轮轴倾斜导致畚斗带跑偏。
