地热电站发电机组汽轮机提升输送装置

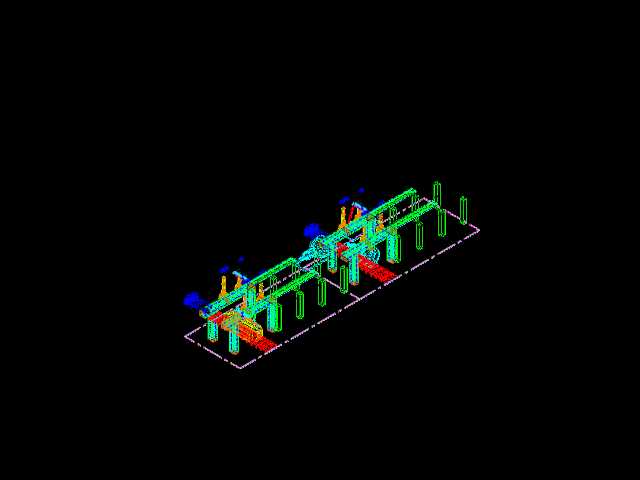

这套装置主要服务于地热电站发电机组的运维与装配环节，针对汽轮机这类重型精密动力部件的工位转运、抬升对位需求设计，在电站主机装配车间、检修工段承担核心的部件位移作业功能。从结构布局来看，整体采用长条形多工位排布设计，主体承载框架采用型钢焊接成型的立柱支撑结构，沿输送方向等距布置支撑柱，保证长距离输送过程中的整体刚性，避免重型负载下的机架形变影响对位精度。输送段集成了多组不同功能的承载工位，包含水平滑移输送段、定点抬升工位以及对位调整工位，可实现汽轮机部件从预装位到总装位的连续位移，中途无需额外吊装设备转接，大幅降低重型精密部件在转运过程中的磕碰风险。设计过程中优先考虑了汽轮机部件的载荷分布特性，针对部件重心偏移的问题，在每个支撑工位都设置了可调式支撑垫块，可根据不同型号汽轮机的支撑点位置调整支撑间距，适配同系列不同规格机组的转运需求。抬升机构采用对称布置的驱动结构，保证抬升过程中平台的水平度偏差控制在装配允许范围内，避免部件倾斜导致的密封面、轴系配合面损伤。安装边界方面，整体设备沿车间纵向布置时，需预留两侧各不小于一米的操作检修通道，设备底部与车间地面采用预埋螺栓固定，基础承载能力需满足满负载运行时的动载荷要求，输送线的进料端与预装工位平台齐平，出料端与总装台的对接高度保持一致，减少跨工位转运的高度差。在实际应用场景中，这类提升输送装置替代了传统车间内单靠行车吊装转运的作业模式，针对汽轮机这类装配精度要求高、单次转运调整耗时长的部件，可实现定点精准对位，在总装环节配合轴系找正工作，能大幅缩短装配周期，同时降低行车频繁起吊带来的安全隐患。设备的导向结构采用耐磨导向件，长期运行下的磨损量可通过调整垫片补偿，维护时无需整体拆解框架，仅需更换易损导向件即可恢复精度。各工位的定位挡块设置了缓冲结构，当部件滑移至指定工位时可缓慢减速停靠，避免刚性冲击对部件精密加工面造成损伤。整个装置的动力排布沿机架侧部分散布置，既不占用上部输送操作空间，也方便日常的管线维护与故障排查，管线沿机架内侧的线槽排布，避免转运过程中部件剐蹭管线造成的设备故障。
