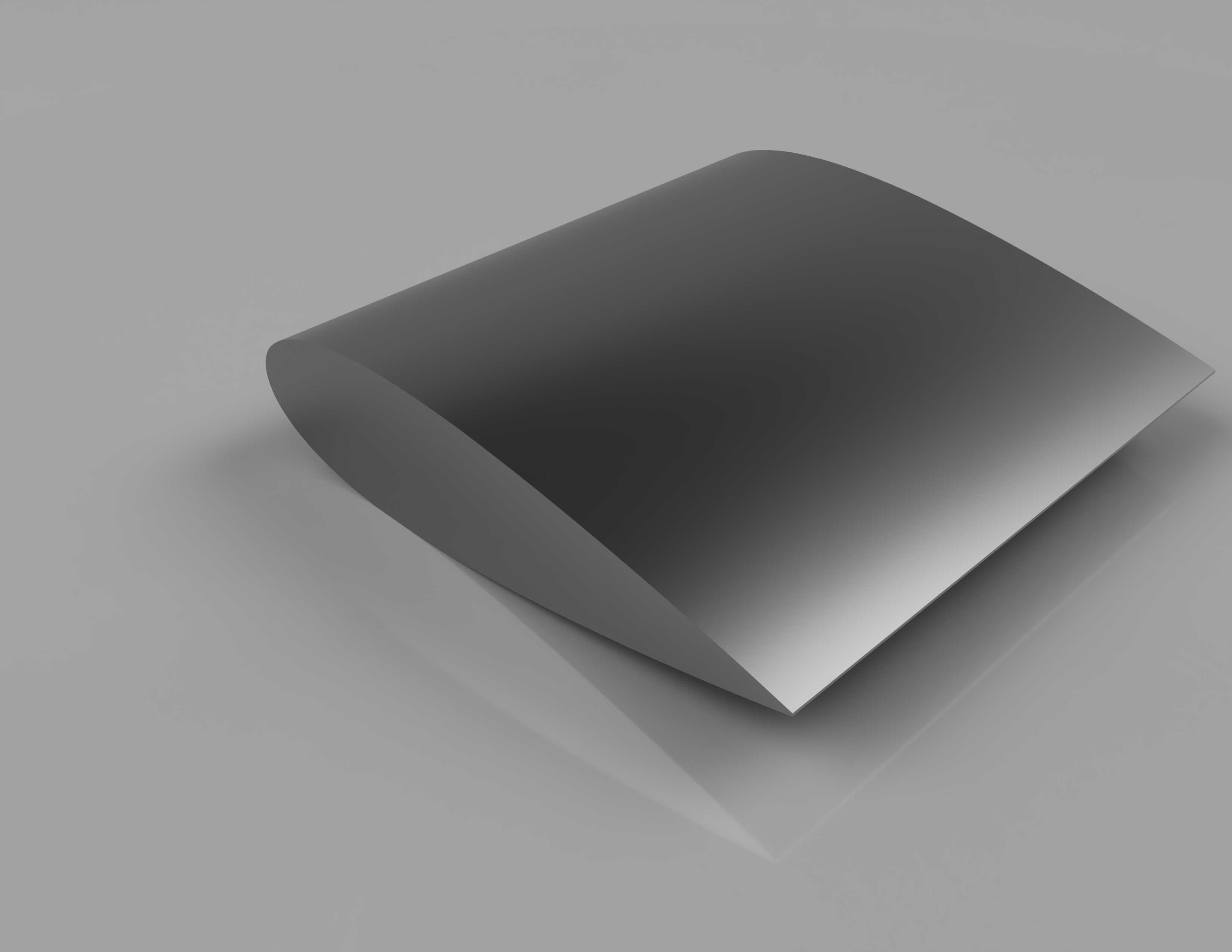

NACA0024低速高升力翼型结构设计

本次呈现的NACA0024翼型，是低速航空领域应用极为广泛的对称翼型构型，在轻型通用飞机、初级教练机、低速无人机的水平尾翼、垂直尾翼以及部分大展弦比低速机翼设计中，都能见到该翼型的实际应用。这类厚弦比24%的对称翼型，最大优势在于零升迎角为0度，正负迎角下的气动特性完全对称，非常适合作为操纵面的基础翼型使用，在飞行过程中能够保证操纵力矩的线性输出，避免非对称翼型带来的操纵力矩偏移问题，降低飞控系统的调校难度。

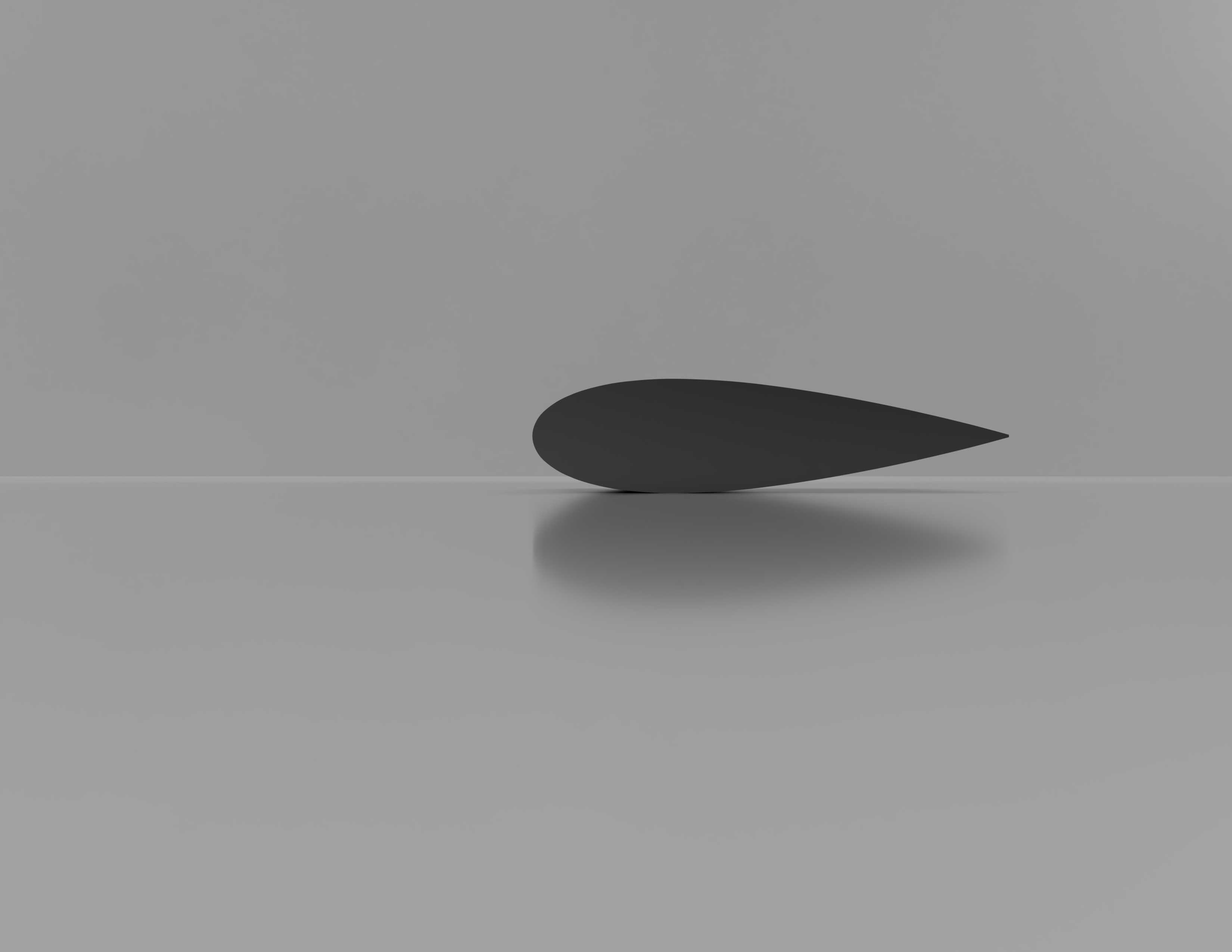

从设计思路来看，该翼型的型线完全遵循NACA四位翼型的坐标生成规则，翼型最大厚度位置位于弦长30%处，前缘半径相对较大，能够有效延缓低速大迎角下的气流分离，提升失速迎角阈值，让飞行器在低速起降阶段具备更好的操纵安全性。翼型表面的曲率过渡经过多轮气动仿真校验，从驻点到后缘的压力分布梯度平缓，能够有效降低低速飞行时的压差阻力，同时较厚的翼型内部空间，也为机翼内部的翼梁、燃油管路、操纵拉线、航电设备的布置预留了充足的安装边界，不需要为了容纳内部构件额外修改翼型外形，避免破坏原有气动外形的连续性。

在实际装机应用中，该翼型的弦长可根据不同飞行器的起飞重量、巡航速度进行等比例缩放，缩放过程中严格保持型线的相对坐标比例，即可保证气动特性的相似性。翼型的安装角通常根据配平需求设置在0-2度区间，作为尾翼使用时可根据静稳定度要求调整安装角度，保证飞行器在巡航状态下的纵向静稳定性。翼型的后缘设计为尖锐收敛构型，能够保证气流在后缘处顺畅分离，减少尾流紊流带来的阻力增量，同时也为副翼、升降舵等操纵舵面的铰接安装提供了规整的安装面，舵面偏转时与主翼面的缝隙可以控制在极小范围内，降低缝隙带来的气动效率损失。

针对不同的使用场景，该翼型还可以配合不同的机翼扭转设计，在翼尖处适当减小迎角，避免翼尖先于翼根失速，提升飞行器的失速特性。翼型的结构受力路径清晰，从翼梁传递过来的升力载荷可以沿着翼型的厚度方向均匀分散到蒙皮结构上，降低局部应力集中的风险，在采用复合材料蒙皮或者金属蒙皮结构时，都能够匹配对应的结构强度设计要求，不需要对翼型的承力路径做额外调整。
