车载摄像机图像传输信号收发装置

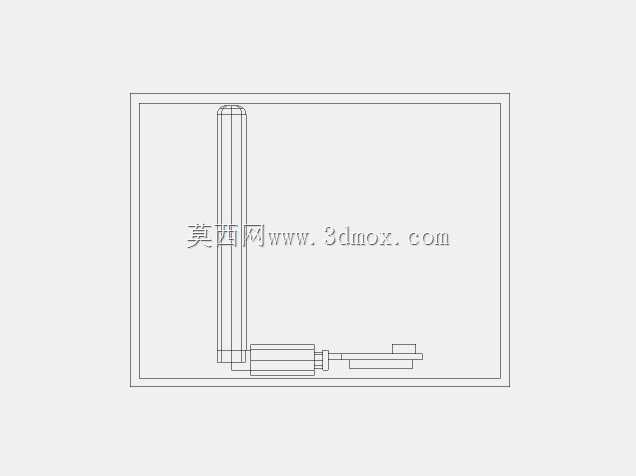

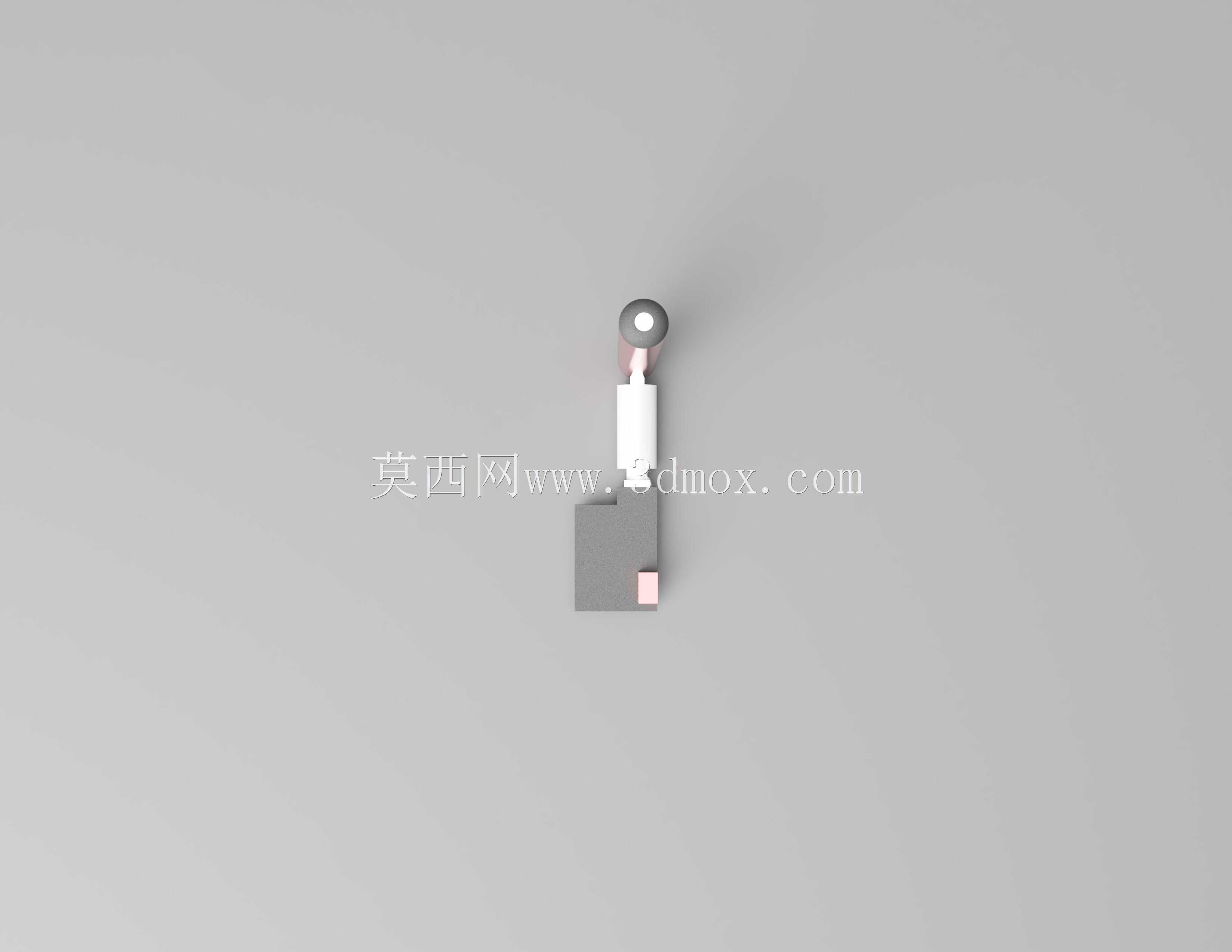

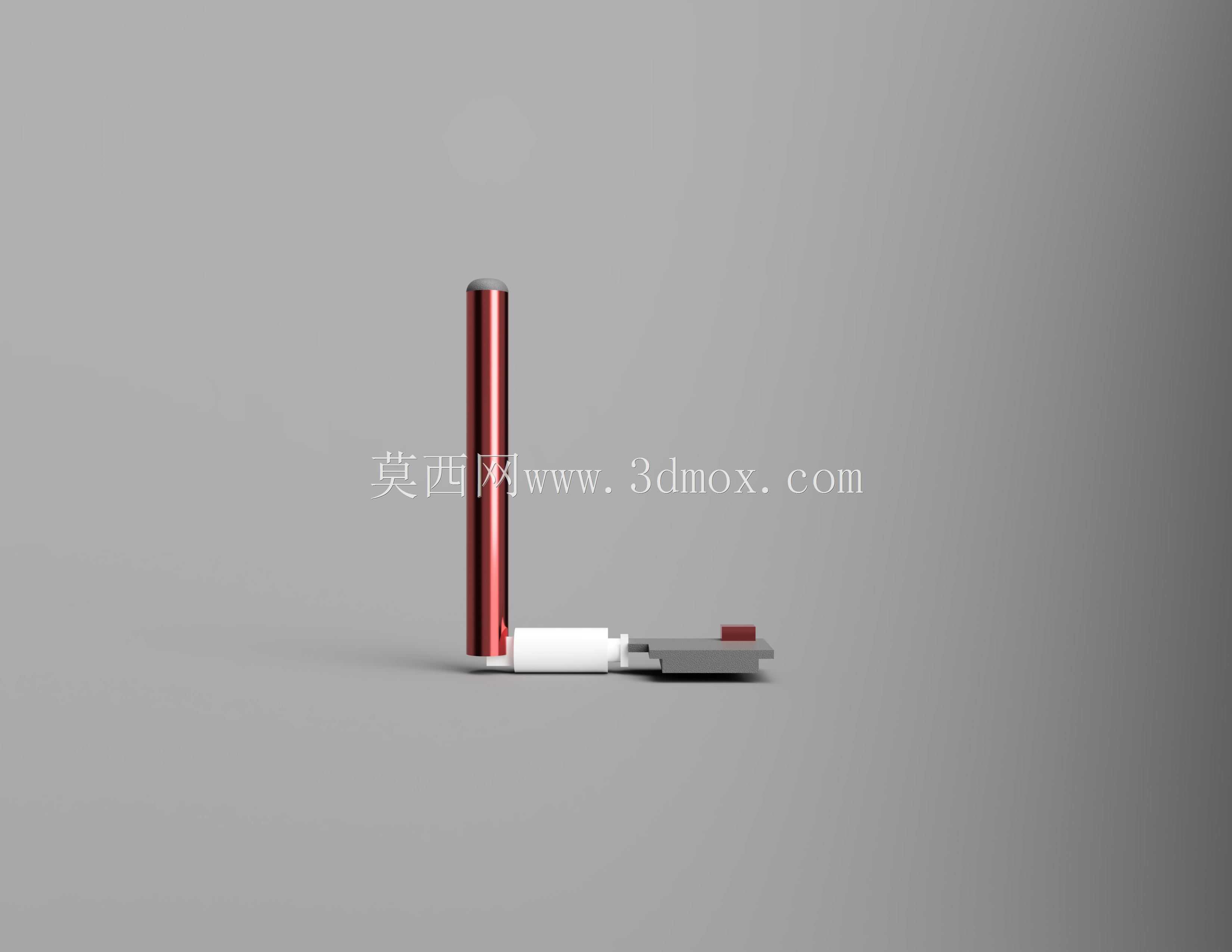

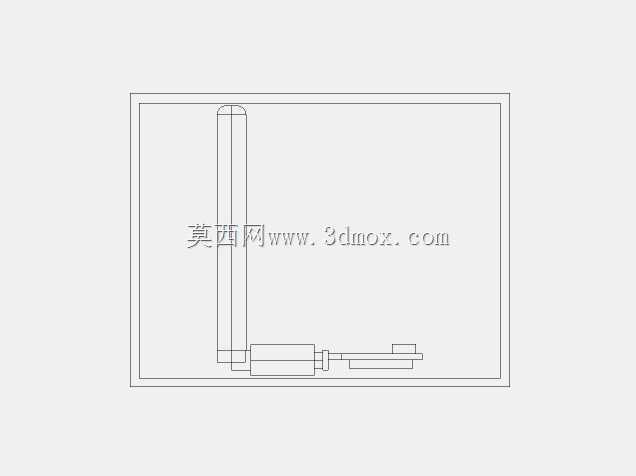

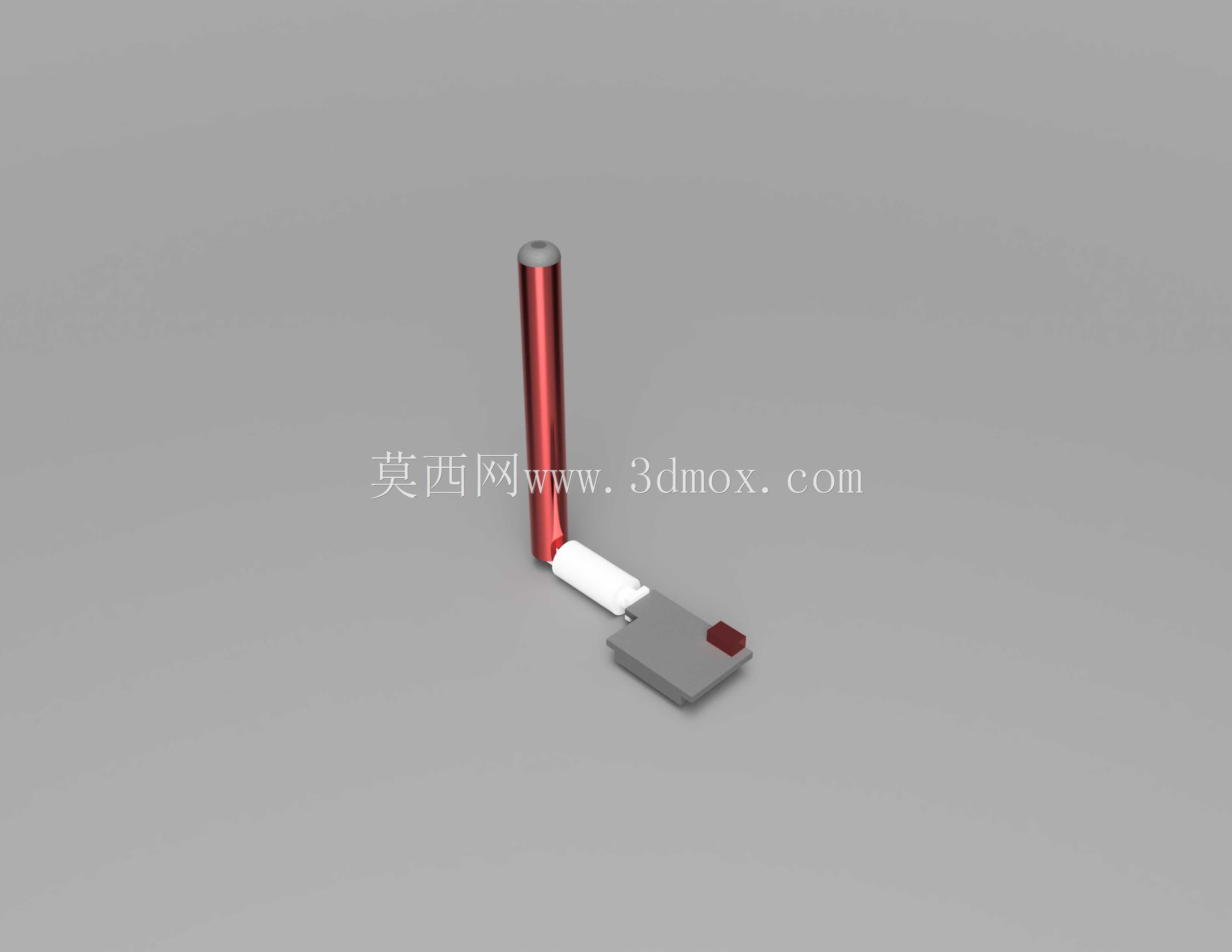

　　在车载视觉系统、移动监控设备的硬件搭建环节，这类信号收发装置是连接摄像采集端与后端接收处理单元的核心中转部件，日常选型时往往容易被忽略，但实际装车或设备集成后，其安装适配性、信号传输稳定性直接决定了整套视觉系统的画面传输质量。从结构设计来看，装置采用分体式布局，主体为矩形塑封基座，基座一侧延伸出白色绝缘连接段，顶端垂直布置金属材质柱状天线，基座表面预留的暗红色小块区域为状态指示窗，可直观反馈设备通电、信号配对的工作状态，无需额外外接指示灯模块，减少了外围接线的复杂度。

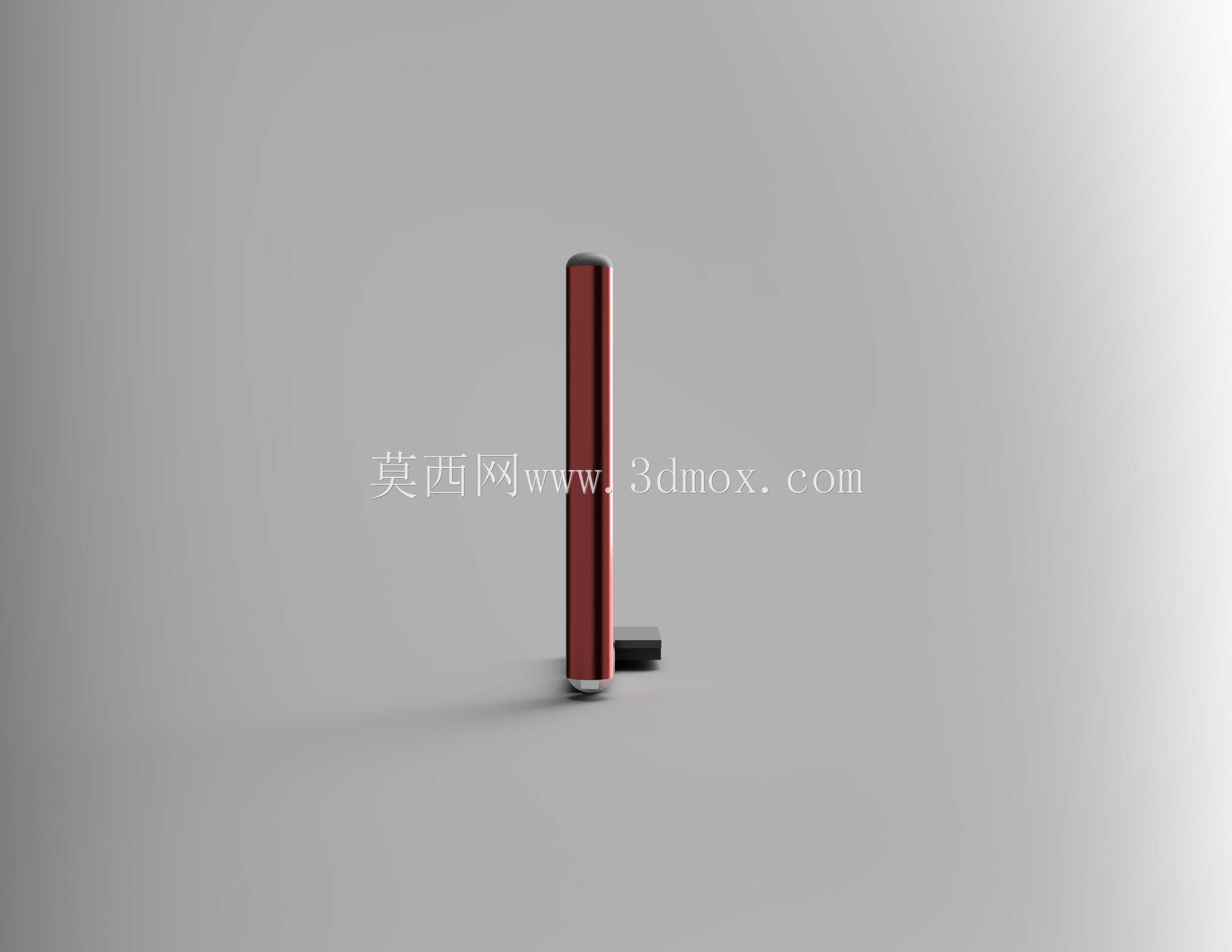

　　设计阶段首先考虑的是车载狭小安装空间的适配问题，基座整体厚度控制在5mm以内，平面投影尺寸不超过20mm*12mm，可直接嵌入摄像机模组侧边的预留卡槽内，不需要额外设计独立安装支架，既节省了车内中控或后视镜周边的布置空间，也能缩短与摄像主板的接线距离，降低信号传输过程中的线损。垂直布置的天线长度约为35mm，采用高导电率铜质基材做表面抗氧化处理，安装时天线轴线与基座平面保持90度垂直，这个角度是经过多轮信号测试确定的最优布置角度，能在车辆移动过程中保持全向信号覆盖，避免因车身金属构件遮挡出现信号盲区。白色绝缘连接段采用耐高低温的PPO材质注塑成型，一方面起到天线与基座电路之间的绝缘隔离作用，避免金属天线与基座内的射频电路出现短路风险，另一方面该段做了15度的倾斜过渡，让天线安装后自然向外倾斜，避开摄像机镜头的拍摄视角，不会在采集画面中出现装置自身的阴影或遮挡。

　　实际应用场景中，这类装置主要配套小型车载摄像机、运动摄像设备使用，负责将摄像模组采集到的实时图像数据转换为射频信号向外发射，匹配对应的接收端后可实现10-30米范围内的无压缩图像传输，不需要布置冗长的视频传输线，非常适合改装车辆、临时监控点位、移动巡检设备的快速部署。基座底部设计有两个定位凸点，安装时可直接卡入摄像模组壳体的对应定位孔内，配合双面泡棉胶即可完成固定，不需要打螺丝，装配效率比传统螺丝固定的信号模块提升40%以上，也避免了螺丝柱占用壳体内部空间的问题。电路部分全部封装在基座内部，做了灌封胶处理，可适应车载环境下的振动、温差变化，不会因为车辆长期行驶的颠簸出现电路虚接、天线松动的问题。

　　在结构建模过程中，需要重点把控几个配合边界：一是天线与白色连接段的配合公差，天线根部直径与连接段内孔的配合间隙控制在0.05mm以内，既保证天线插装后不会出现晃动，也不会因为过盈量太大导致装配时撑裂塑料连接段；二是基座与摄像模组壳体的配合间隙，基座侧边与壳体内壁的间隙预留0.1mm，考虑塑料件注塑成型的收缩率，避免批量生产时出现装配卡滞；三是天线顶端与周边结构的安全距离，安装后天线顶端距离周边金属构件至少要保留3mm以上的间隙，避免金属构件对射频信号产生屏蔽，影响传输距离和画面稳定性。另外在外形设计上没有做多余的装饰性结构，所有曲面和棱角都服务于装配和信号传输需求，基座边缘做了0.3mm的圆角处理，避免装配时割伤操作人员的手部，也减少塑料件注塑时的应力集中问题，提升部件的长期使用可靠性。
