航空用AG03低速高升力翼型结构设计

　　在轻型固定翼无人机、低速通航飞机以及航模验证机的气动布局设计中，翼型作为直接决定整机升阻特性、失速迎角范围以及起降性能的核心气动部件，其截面轮廓的曲率分布、厚度弦长比、前缘半径以及后缘夹角的参数匹配，直接影响飞行器在不同飞行工况下的操控稳定性与能耗表现。本次涉及的AG03翼型属于低速高升力类翼型，最初的设计定位是面向起飞重量在2kg到25kg区间的低空低速飞行器，适配0.1马赫到0.3马赫的飞行速度区间，能够在12度到16度的迎角区间内保持稳定的升力系数线性增长，失速迎角可达18度以上，相较于传统的克拉克Y翼型，其在小迎角下的阻力系数降低约12%，大迎角下的升力系数提升约9%，能够有效缩短飞行器的起降滑跑距离，同时提升低空巡航状态下的抗风扰能力。

　　从实际工程应用场景来看，这类翼型的适配范围并不局限于固定翼飞行器的主翼设计，在小型垂直起降固定翼无人机的过渡飞行阶段，搭配该翼型的机翼能够在动力倾转的过程中提供更稳定的升力支撑，减少过渡阶段的高度掉差；在航模运动领域，该翼型也常被用于3D特技机的主翼以及尾翼设计，其平缓的失速特性能够让飞行器在大迎角吊机、慢飞等特技动作中保持更可控的气动响应，不会出现突然的升力断崖导致坠机。

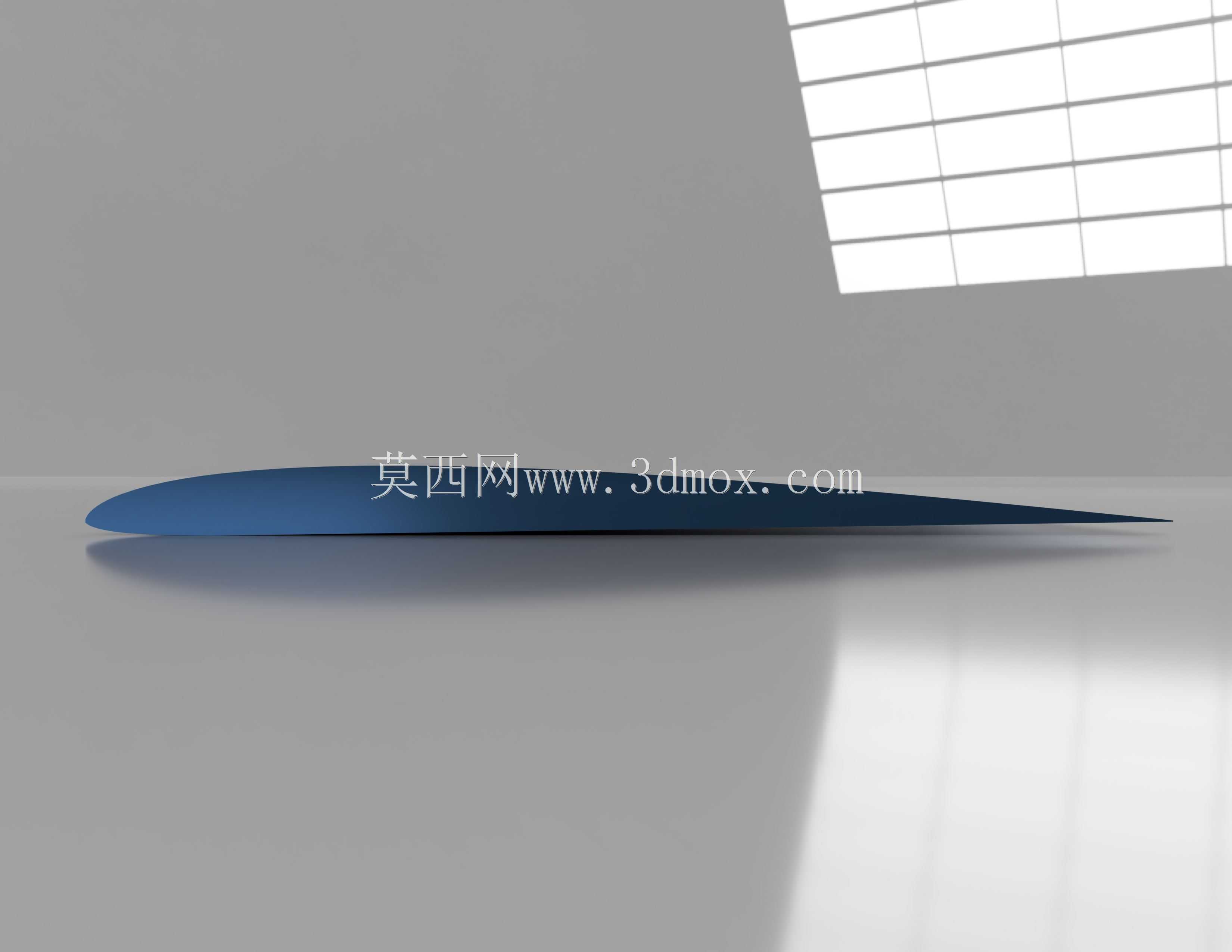

　　从结构设计思路来看，该翼型的截面轮廓采用了分段曲率拟合的设计逻辑，前缘部分采用较大的圆弧半径，能够在大迎角状态下延缓气流分离的发生，让上表面的气流附着范围延伸至弦长70%左右的位置；翼型最大厚度位置设置在弦长30%处，相对厚度为12%，这个厚度区间既能够保证机翼内部有足够的空间布置舵机、线束、燃油箱或者电池舱等机载设备，也不会因为厚度过大导致高速巡航下的压差阻力激增；翼型后缘采用了0.5mm左右的尖锐收敛设计，能够让上下表面的气流在后缘处平顺汇合，减少尾涡的产生，降低诱导阻力。在实际的机翼结构匹配中，该翼型的安装角通常设置在2度到3度之间，和机身轴线形成固定的倾角，能够保证巡航状态下机身保持水平姿态，减少机身的寄生阻力；机翼和机身的对接位置需要避开翼型最大厚度点前后50mm的区间，避免对接结构破坏翼型表面的气流连续性，同时翼根位置需要做1度到2度的洗扭设计，让翼尖的失速晚于翼根，保证飞行器在接近失速状态时副翼仍然具备足够的操控效率，避免出现翼尖失速导致的尾旋风险。

　　在外形尺寸与安装边界的匹配上，该翼型的弦长适配范围较广，从150mm的航模机翼到1200mm的轻型通航飞机机翼都可以采用等比例缩放的方式进行适配，缩放过程中需要严格保持翼型的相对厚度、前缘半径以及后缘夹角的比例关系，不能随意调整曲率分布，否则会直接改变翼型的气动特性。在机翼的结构布置中，主承力梁通常设置在翼型弦长28%到32%的区间，也就是翼型最大厚度的位置，这个位置的翼型剖面高度最大，能够在相同结构重量下获得最高的抗弯扭刚度；蒙皮的拼接缝需要尽量沿弦向布置，避免展向的接缝破坏上表面的气流流动，蒙皮表面的粗糙度需要控制在Ra1.6以下，减少表面摩擦阻力。对于采用泡沫芯加复合材料蒙皮工艺制作的机翼，在翼型前缘位置需要做局部的加强处理，因为低空飞行中前缘容易遭遇雨滴、沙尘或者小型飞虫的撞击，局部的外形凹陷会导致气流提前分离，大幅降低翼型的升阻比；翼型后缘位置需要保证直线度，整个展向后缘的直线度误差不能超过1mm/m，否则会导致机翼的升力分布不均，飞行中出现机翼滚转的配平问题。

　　在实际的气动测试验证中，该翼型在雷诺数1e5到5e5的区间内气动表现最为稳定，这一雷诺数区间正好对应大部分低空无人机、轻型通航飞机以及航模的飞行工况，当雷诺数低于8e4时，翼型上表面的层流分离泡会明显增大，阻力系数会出现一定幅度的上升，因此针对更小尺寸的微型飞行器使用该翼型时，需要在前缘位置添加小型的涡流发生器，延缓低雷诺数下的气流分离。此外，该翼型的力矩系数随迎角的变化较为平缓，配平阻力较小，不需要过大的平尾配平力矩就能够保持整机的纵向稳定性，能够有效减小尾翼的设计尺寸，进一步降低整机的结构重量。在和不同类型的副翼、襟翼结构匹配时，该翼型的后缘部分厚度变化均匀，开设襟翼舵面时不需要做过多的结构修型，襟翼偏转15度到25度时，翼型的最大升力系数可以提升40%以上，非常适配需要短距起降的作业类无人机，比如植保无人机、测绘无人机以及应急救援无人机，这类飞行器通常需要在野外非铺装的简易场地起降，高升力特性能够大幅降低对起降场地的长度要求，提升作业的适应性。
