M1.4细牙内六角圆柱头螺钉多规格系列

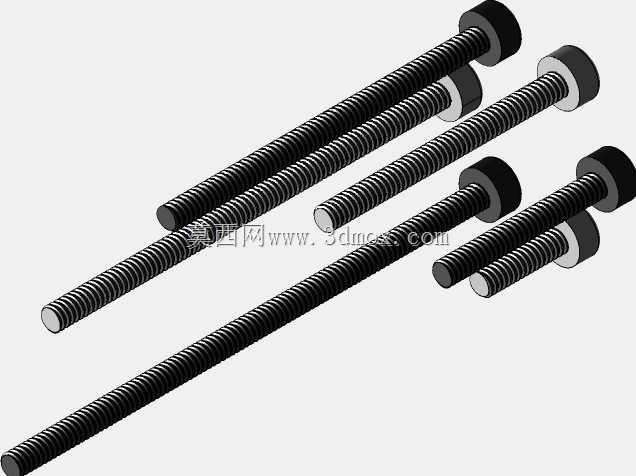

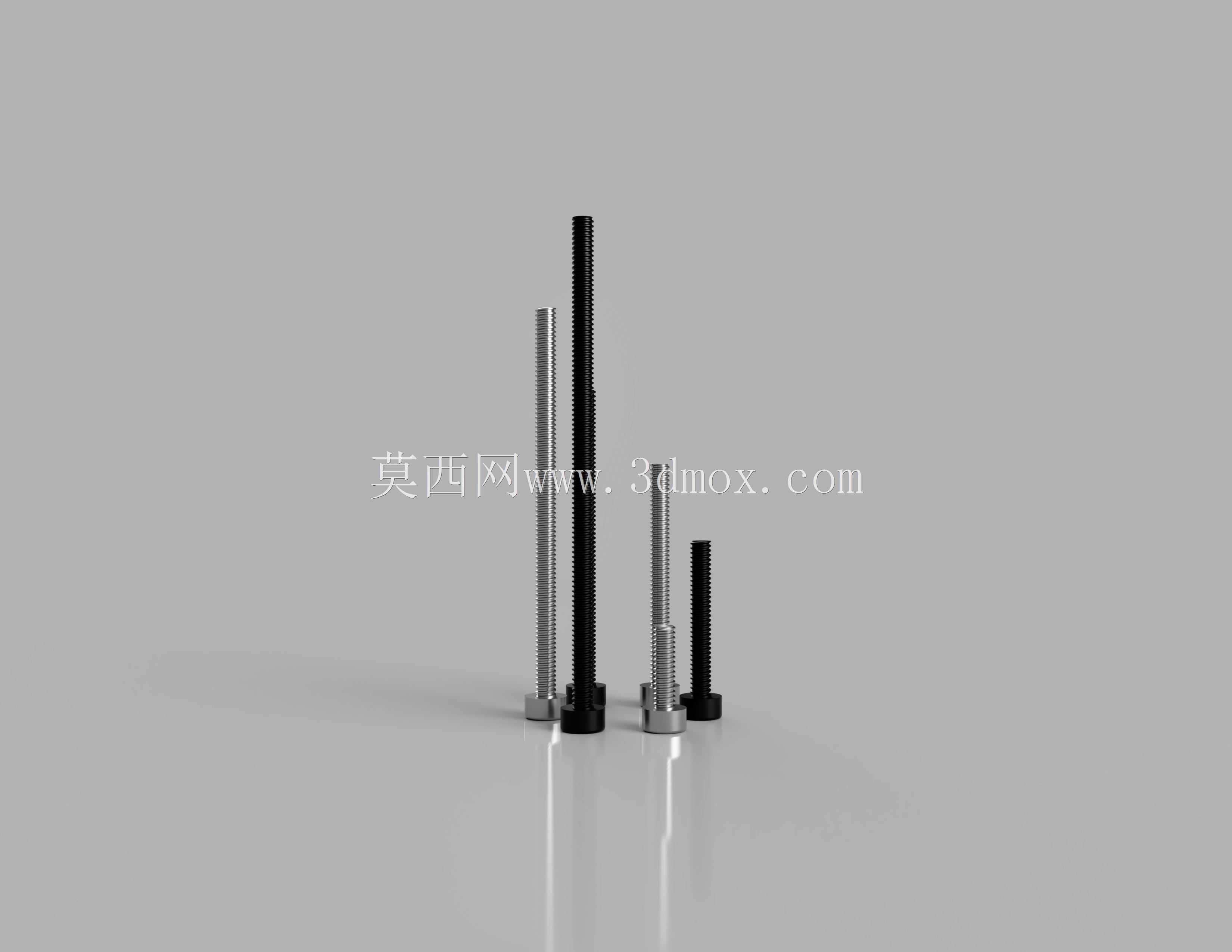

　　做精密结构设计的工程师都清楚，小规格紧固件的选型从来不是小事，尤其是M1.4这个公称直径的细牙螺钉，在很多紧凑空间的装配场景里，往往是决定结构可靠性的核心零件。这次梳理的这组六角螺钉，覆盖了5mm到30mm共6种常用长度规格，牙型为0.3mm螺距的细牙设计，和普通粗牙M1.4螺钉相比，细牙的自锁性能更优，拧入后的螺牙啮合接触面积更大，在薄壁件、软质基材上装配时，不容易出现滑牙、基材开裂的问题，这也是航空机载电子设备、消费类电子产品内部结构、精密玩具传动组件里大量选用这类细牙小螺钉的核心原因。

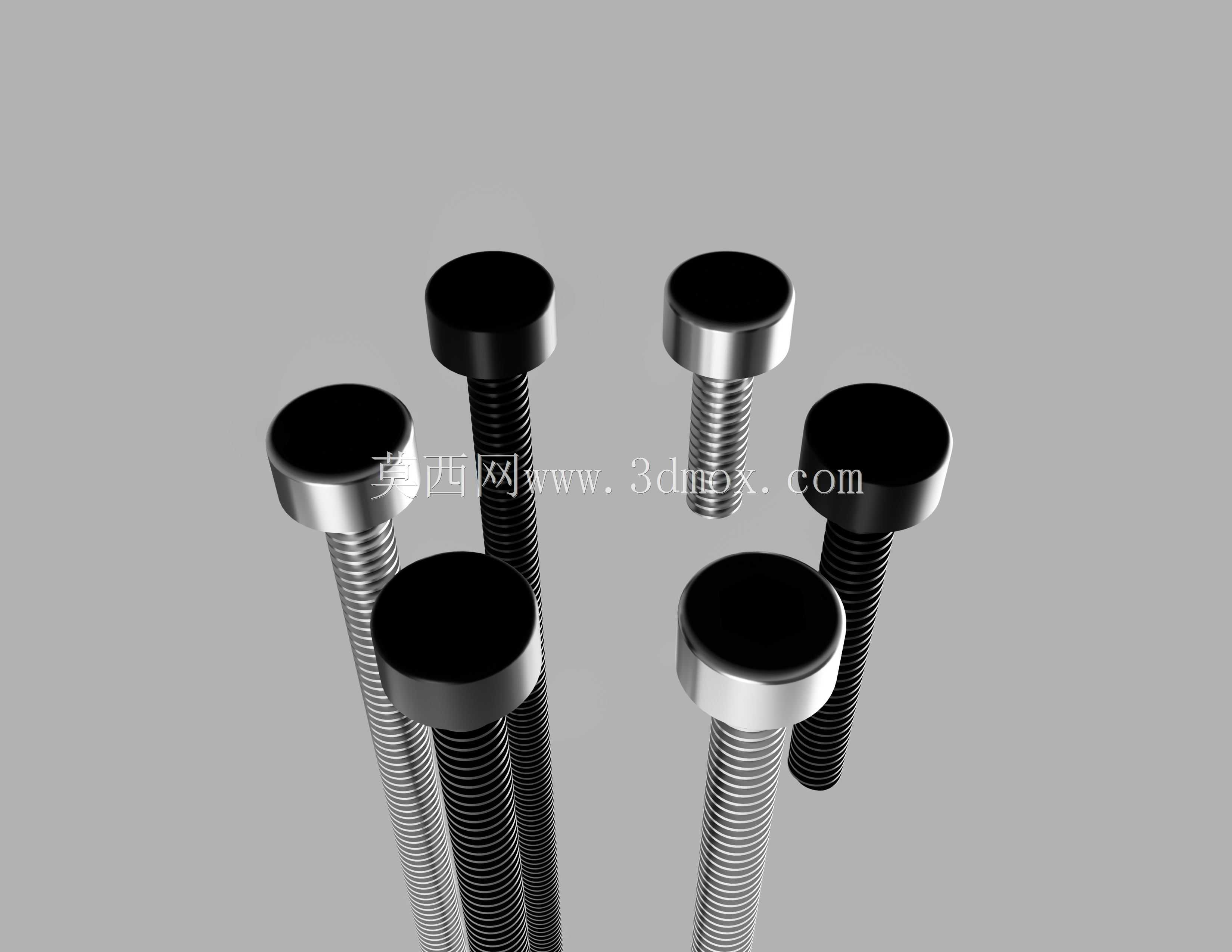

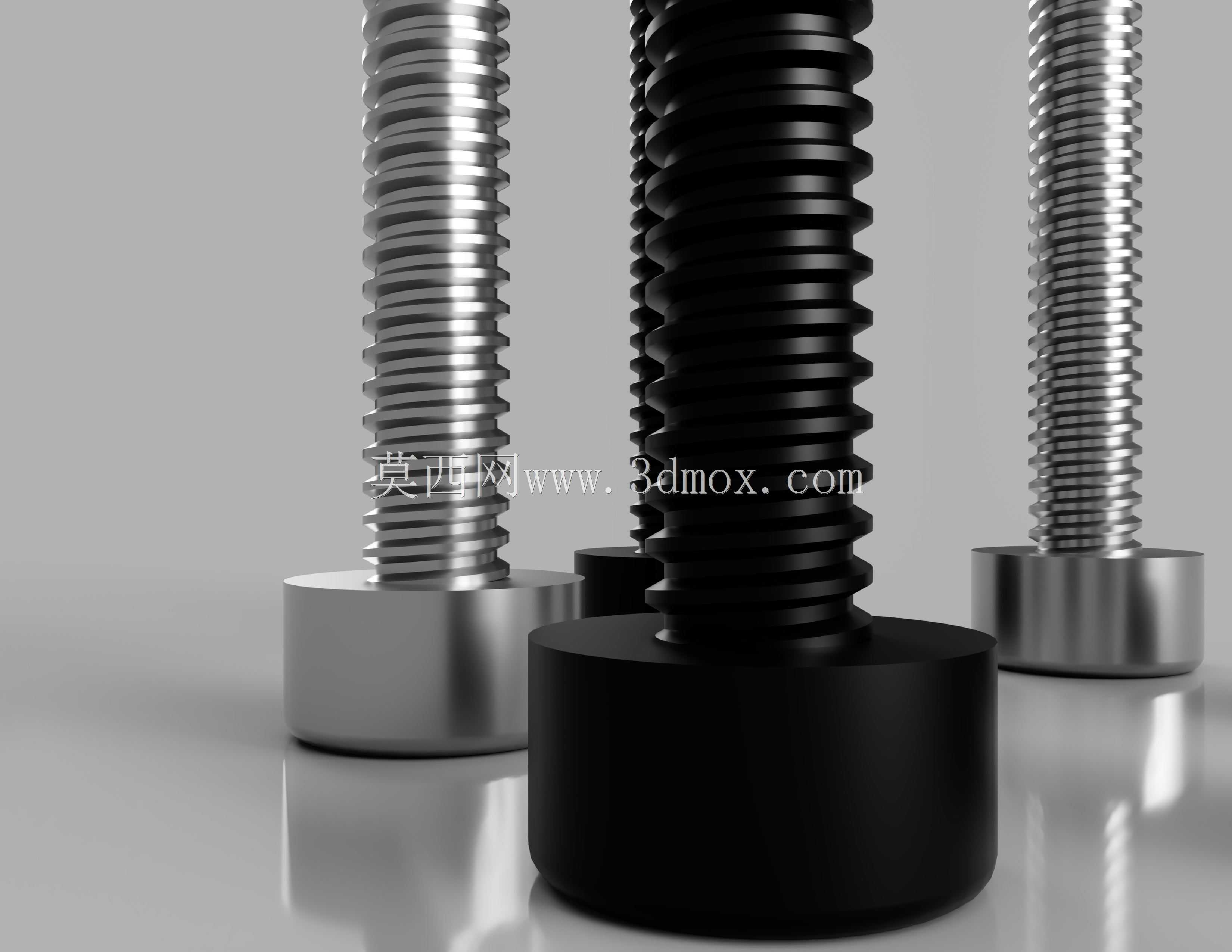

　　从结构设计的细节来看，这组螺钉采用内六角驱动形式，相比十字槽、一字槽的同规格小螺钉，内六角槽的受力接触面积更大，拧紧时可以传递更大的扭矩，不会轻易出现槽口打滑拧花的问题，哪怕是需要反复拆装的维护场景，也能保证多次装拆后的槽口完整性。螺钉头部采用标准圆柱头设计，头部外径和厚度都严格遵循通用紧固件的尺寸公差要求，安装时对应的沉孔深度、沉孔直径不需要做特殊定制，直接套用标准内六角圆柱头螺钉的安装孔参数即可，能大幅降低结构设计阶段的孔位校核工作量，也能减少生产环节的刀具种类，压缩加工成本。

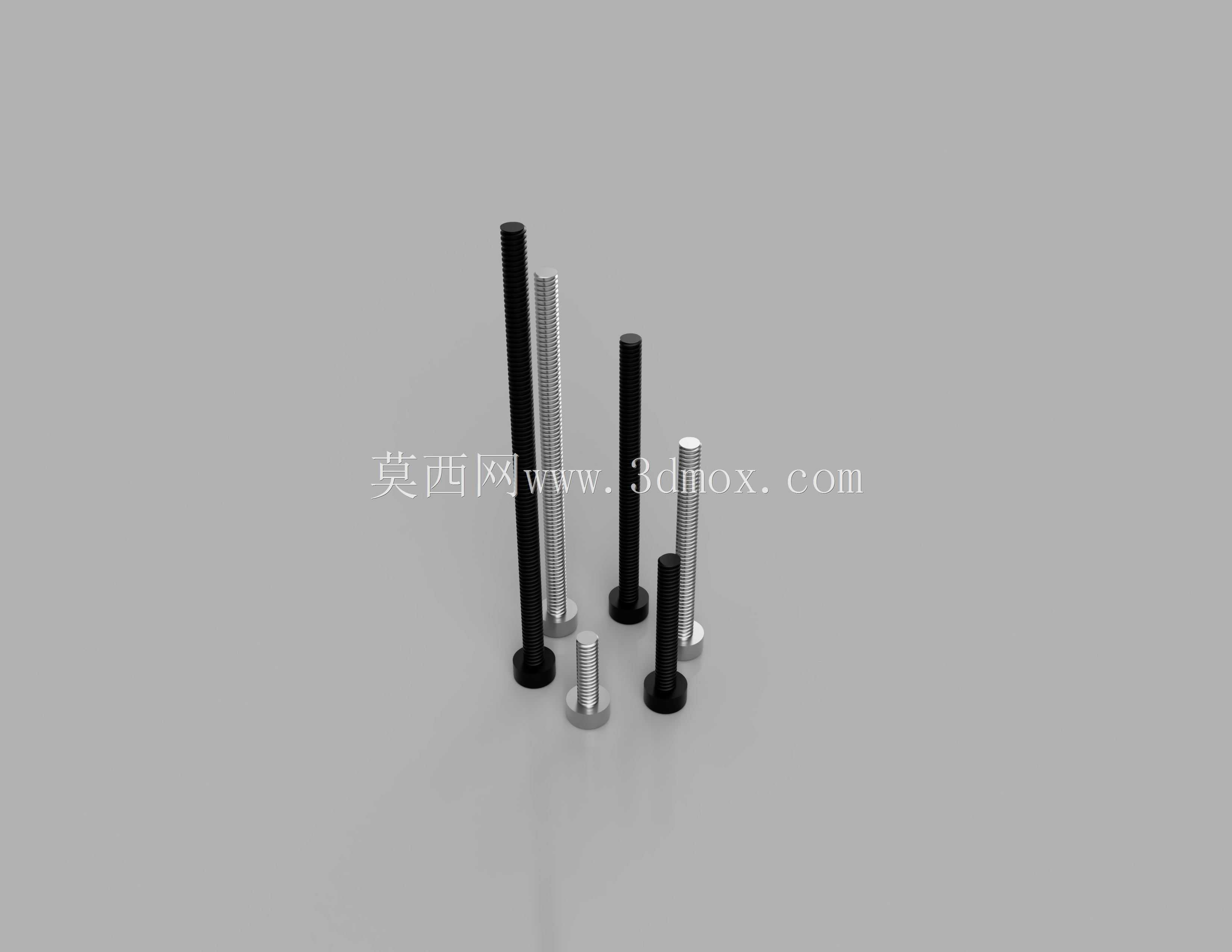

　　不同长度规格的适用场景有明确的区分：5mm、10mm的短规格螺钉，主要用于两层薄壁板件的叠装固定，比如电子产品内部的PCB板与塑料壳体的连接、玩具内部薄金属支架与塑胶基座的固定，这类场景下被连接件的总厚度较小，短规格螺钉拧入后不会在背面露出多余螺杆，避免干涉内部其他运动部件；15mm、20mm的中等长度规格，适用于带隔套、缓冲垫的多层结构连接，比如航空电子模块里的电路板层叠固定，中间需要预留散热间隙或者加装绝缘隔套时，这个长度区间的螺钉可以刚好穿过叠层结构，在背面预留2-3个螺距的啮合长度，保证连接强度的同时不会出现螺杆过长顶坏元器件的问题；25mm、30mm的长规格螺钉，多用于贯穿式装配场景，比如玩具的外壳贯穿固定、小型传感器的支架长距离连接，这类场景下需要螺杆穿过整个装配腔体，配合螺母或者预制的螺纹孔实现整体锁紧，长规格的螺杆可以适配不同厚度的装配公差，哪怕装配面存在0.5mm以内的尺寸累积误差，也能保证足够的啮合长度。

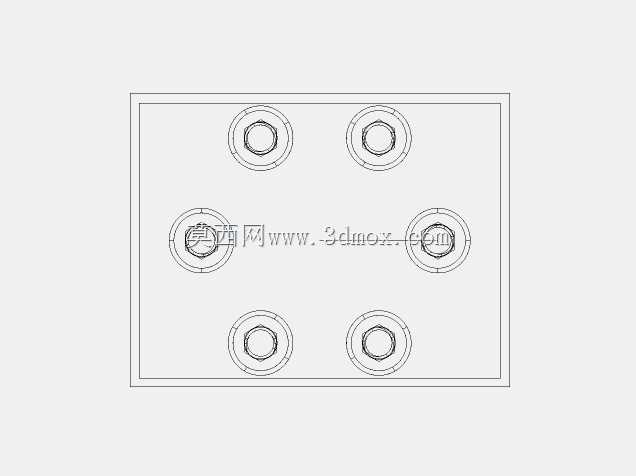

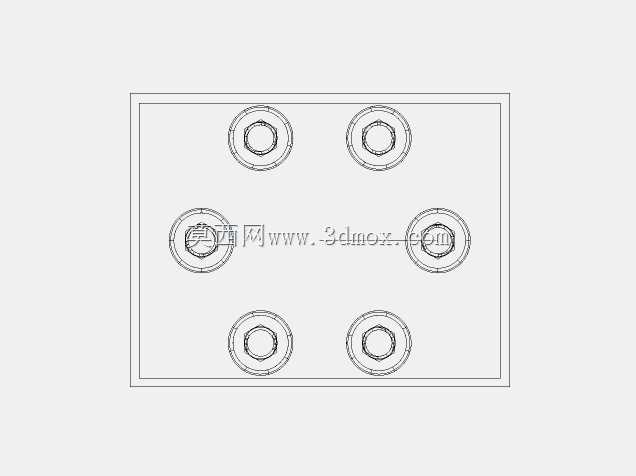

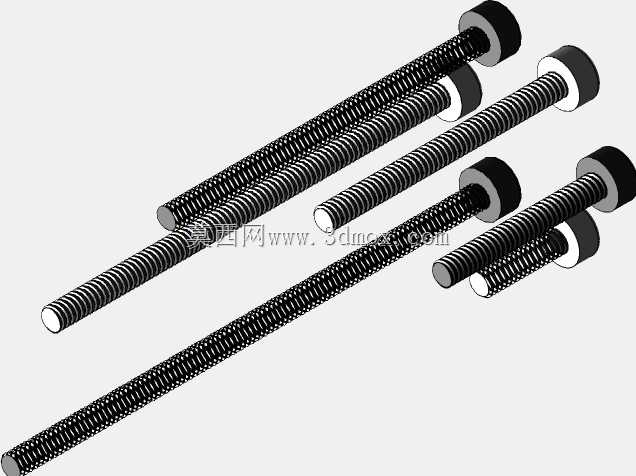

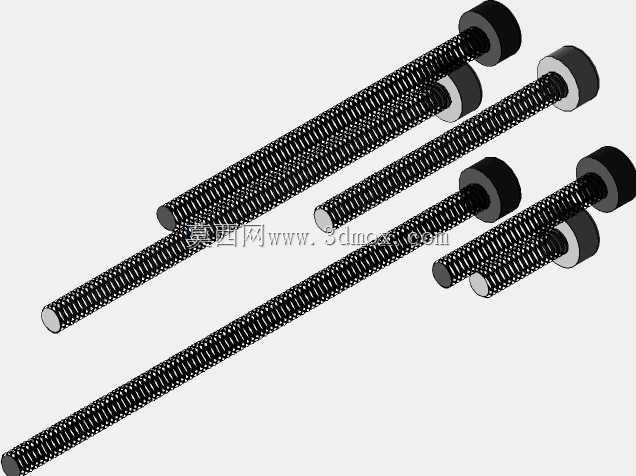

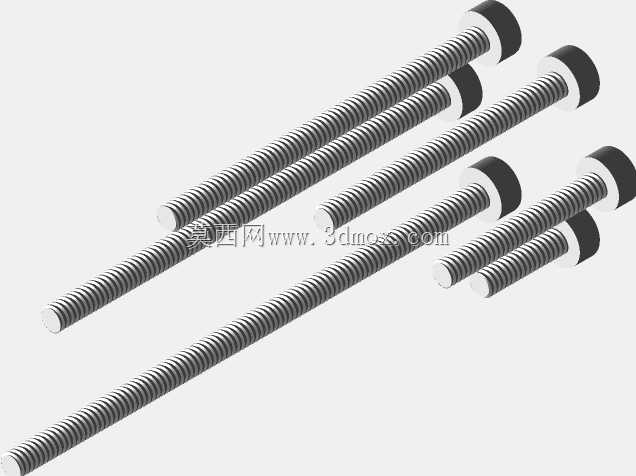

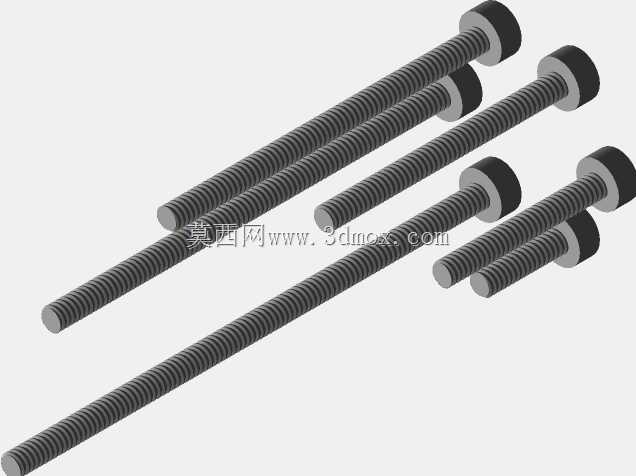

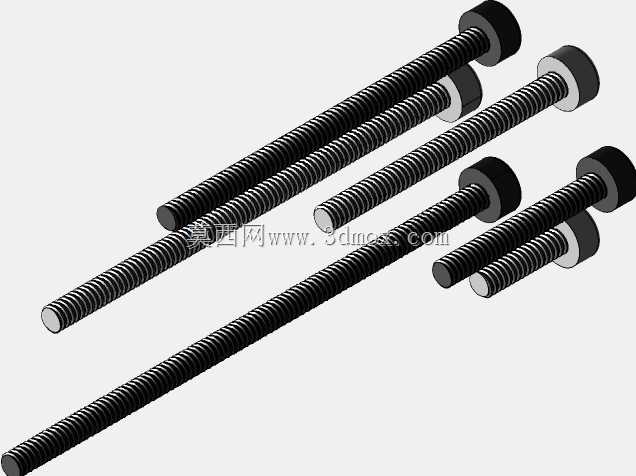

　　在建模细节的处理上，这组螺钉的螺纹收尾、头部倒角、内六角槽的清根都做了符合实际加工工艺的处理，没有出现建模时常见的螺纹与头部干涉、槽口边缘尖锐直角不符合冷镦加工工艺的问题。螺纹部分的牙型角严格遵循公制螺纹的60度标准，牙顶和牙底的圆角处理也和实际量产的螺钉一致，在做装配干涉检查、有限元受力分析的时候，可以直接调用模型进行仿真，不需要再额外修正模型的工艺细节。安装边界方面，这组螺钉的头部对边尺寸、内六角槽的对边宽度都符合通用紧固件的公差要求，对应的拧紧扳手可以直接选用标准规格的内六角扳手，不需要定制特殊工具，装配时的扳手空间预留也可以直接参考标准紧固件的安装空间要求，在结构设计阶段就可以提前预留好操作空间，避免后期装配时出现扳手无法伸入、拧紧角度不足的问题。

　　很多刚入行的结构工程师在选小规格螺钉的时候，容易忽略螺距的差异，直接选用粗牙规格，结果在薄壁塑料件、铝合金薄板上装配时，经常出现拧入扭矩稍大就滑牙，或者振动测试后螺钉松动的问题。这组0.3螺距的细牙螺钉，因为螺距更小，螺纹升角更小，拧紧后的自锁摩擦力矩更大，在有振动、冲击的使用场景下，不需要额外加防松胶或者防松垫圈，就能达到不错的防松效果，在航空机载设备这类对可靠性要求极高的场景里，还可以配合微量的螺纹锁固剂使用，进一步提升连接的可靠性。另外，细牙螺钉的拧入行程更短，每拧一圈前进的距离更小，在需要精确控制压紧量的装配场景里，比如固定带有密封垫的结构、需要调整预紧力的传感器安装场景，可以更精准地控制压紧力，避免压坏密封垫或者导致传感器受力偏移。

　　从实际使用的反馈来看，这类小规格内六角螺钉最常见的失效形式，除了滑牙之外，就是内六角槽口拧花，这往往是因为建模时没有严格控制槽口的深度和尺寸公差，导致生产出来的螺钉槽深不足，扳手插入深度不够，拧紧时受力集中在槽口边缘，很容易把槽口拧圆。这组模型的内六角槽深度严格遵循标准要求，槽口的底部倒角也做了对应处理，扳手插入后可以完全贴合槽的侧壁，受力均匀分布在整个接触面上，哪怕施加额定的最大拧紧扭矩，也不会出现槽口变形的问题。同时，螺钉头部的下表面做了平整处理，和被连接件的表面接触时可以完全贴合，不会因为头部接触面倾斜导致预紧力偏移，出现局部应力集中压坏被连接件表面的问题。
