食品流体输送用径向叶片扩压叶轮结构

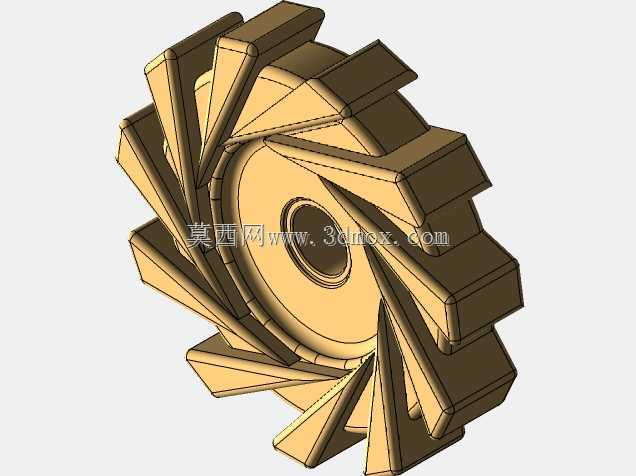

这款扩压叶轮主要适配食品加工领域的离心式流体输送工况，在饮品输送、料液增压、洁净流体管路系统中承担动能向压力能转换的核心作用，区别于普通闭式叶轮，其采用长短叶片间隔排布的径向出流结构，能在小流量工况下减少流道内的涡流脱流，降低流体在叶轮出口处的紊流损失。从结构设计逻辑来看，叶轮中心设置的阶梯式安装孔，可直接与泵轴的定位轴段配合，孔端的止口结构能限制叶轮轴向窜动，安装时无需额外加装轴套即可保证同轴度，适配的轴径范围覆盖常规食品卫生级离心泵的常用轴系尺寸，安装边界上叶轮外径与泵壳的扩压腔预留3-5mm的径向间隙，既避免运转时的擦碰风险，又能保证流体从叶轮流道进入蜗壳时的流道平滑过渡。叶片的型线采用直纹面设计，每个长叶片的出口端设置加厚方块结构，一方面是提升叶片出口端的结构强度，应对流体长期冲刷带来的磨损，另一方面是调整叶片出口的液流角，让流体以更稳定的角度进入后续扩压流道，短叶片的长度约为长叶片的二分之一，布置在相邻两个长叶片的流道中间位置，能有效抑制长叶片间的二次流，提升小流量区间的运行稳定性。在实际应用场景中，这类叶轮多用于输送不含大颗粒的洁净食品流体，比如饮用水、果蔬汁、乳品等，过流表面的圆角过渡设计避免了卫生死角，符合食品接触部件的易清洁要求，叶轮整体做等壁厚设计，在保证结构强度的同时控制转动惯量，降低泵轴启动时的扭矩负载。建模过程中优先保证叶片出口的安装角一致性，所有叶片沿中心孔轴线做圆周阵列，阵列角度误差控制在0.1度以内，避免运转时出现动不平衡问题，轮毂与叶片衔接处做R3的圆角过渡，减少应力集中的同时避免流体在衔接处滞留。从安装适配性来看，叶轮的轴向定位尺寸与常规卫生级离心泵的腔室深度匹配，安装时只需在轴端加装锁紧螺母即可完成固定，无需调整叶轮与泵盖的轴向间隙，能直接替换同规格的常规叶轮，用于老旧泵组的效率升级改造，替换后可在相同扬程参数下降低3%-5%的轴功率损耗，提升泵组的运行能效。
