空间站线缆束紧用卡扣结构设计

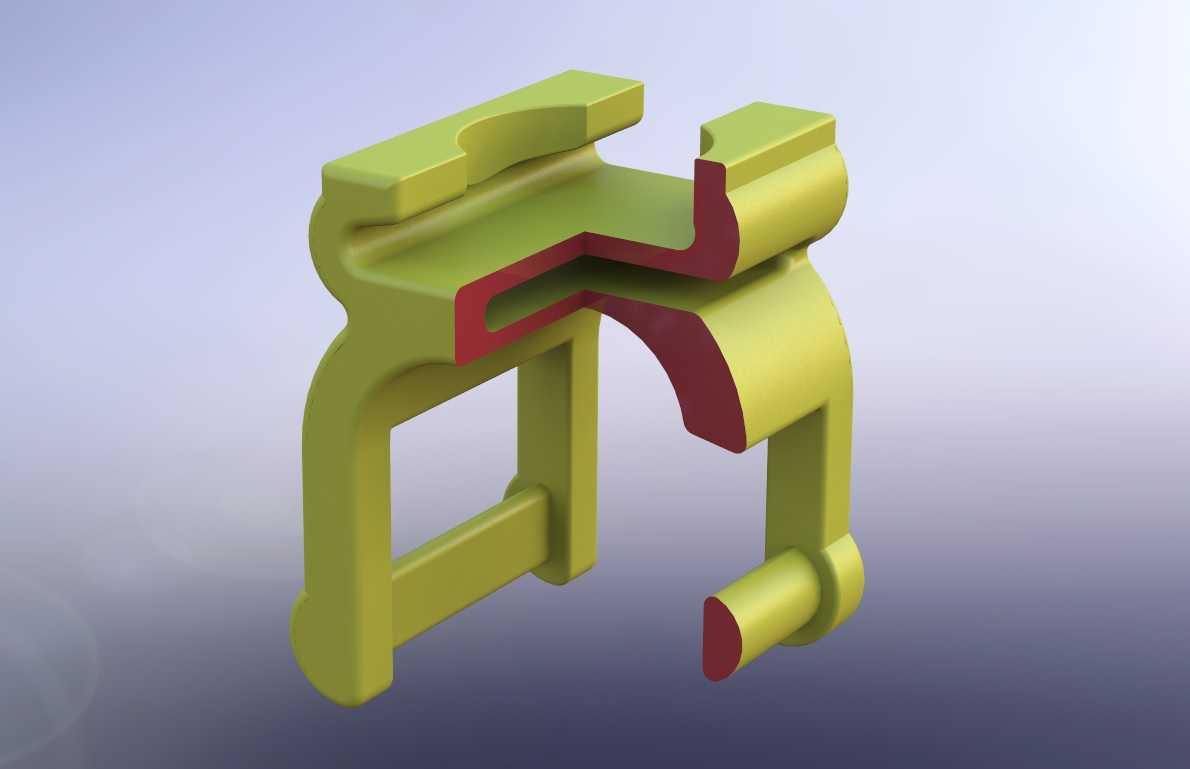

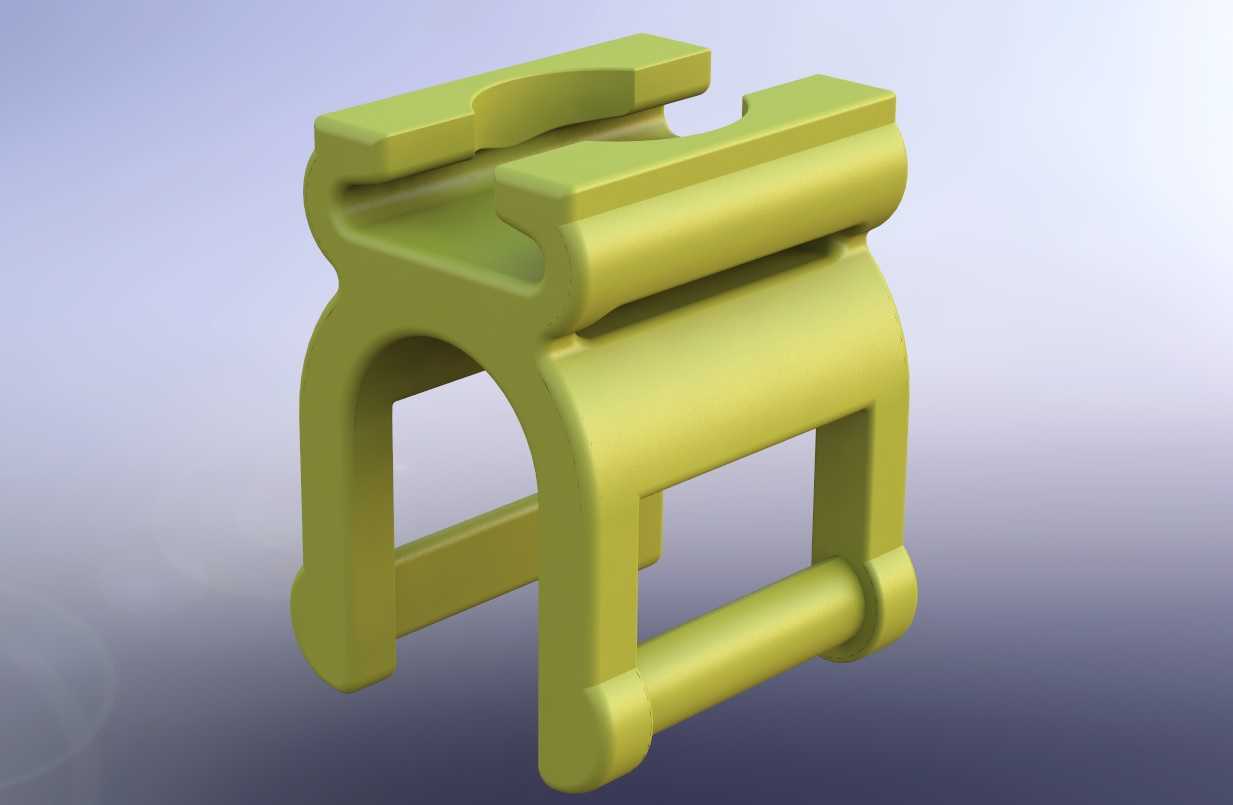

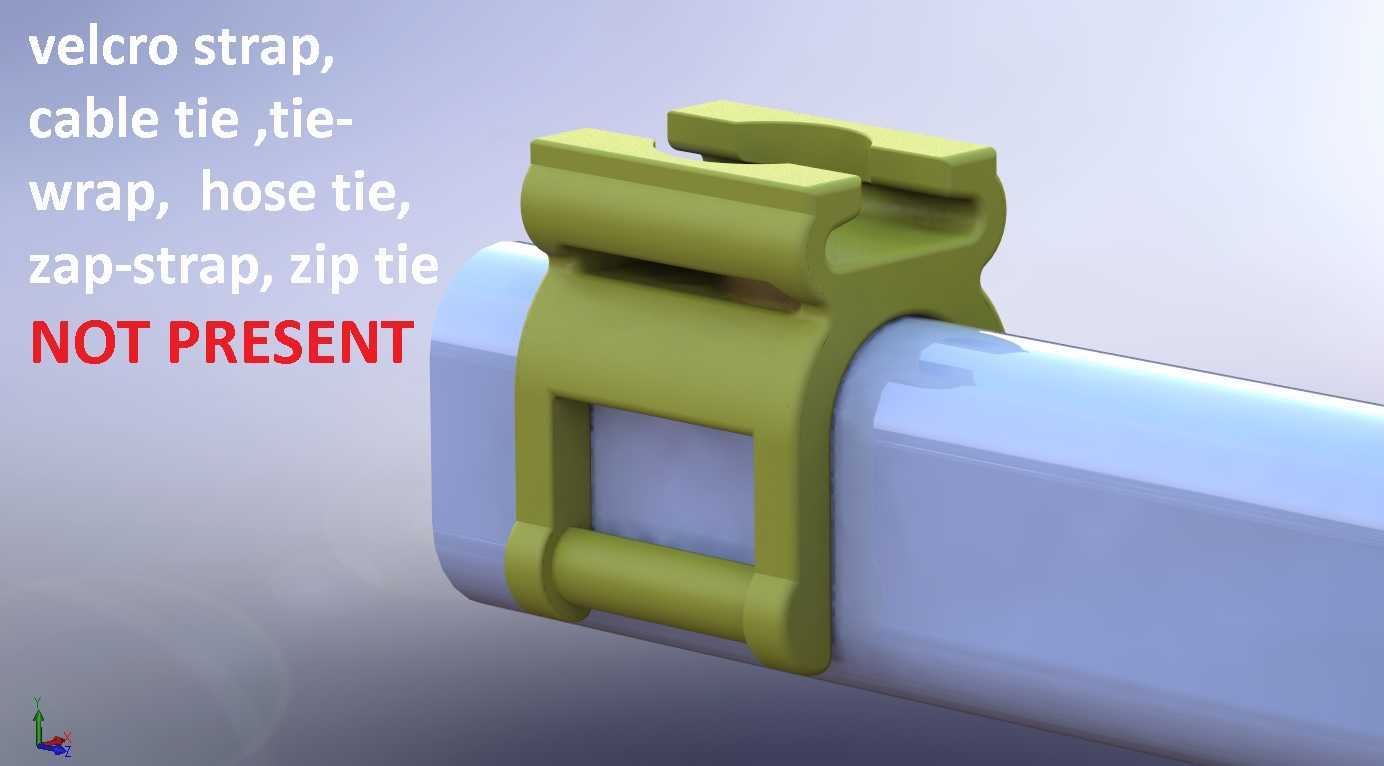

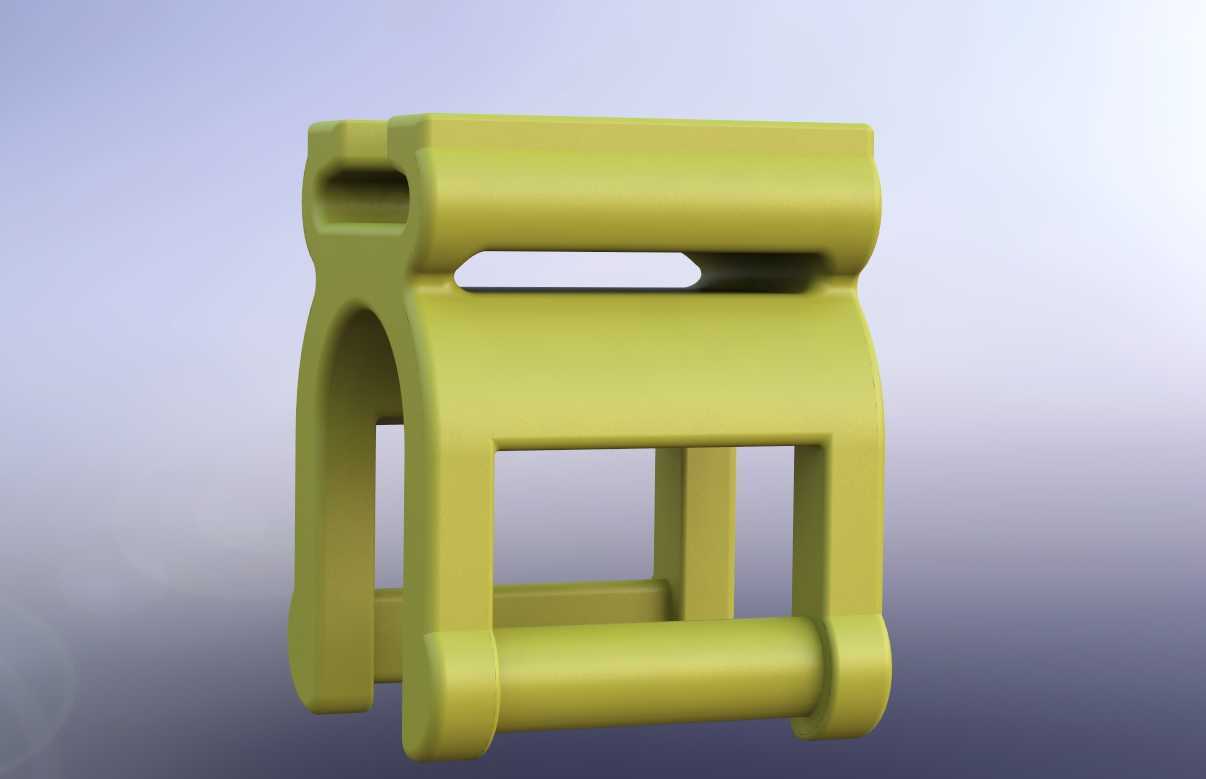

这类卡扣结构最初是为空间站舱内、舱外线缆布设场景开发的束紧固定件，核心作用是替代传统尼龙扎带，在航天工况下实现线缆的快速装夹与长期可靠固定，避免微重力环境下线缆漂浮移位干扰设备运行、剐蹭舱内结构或是影响航天员出舱、舱内活动路径。从结构设计逻辑来看，整体采用对称式抱合构型，上部的卡接槽位可以直接扣合在舱体预设的扶手杆上，不需要额外打孔或是粘接固定，安装时只需要对准杆体按压到位，两侧的弹性卡爪就会自动锁止，不会因为舱体振动、温度交变出现松脱。下部的开放式束线空间可以容纳多根不同线径的电缆、软管，截面做了圆弧过渡处理，不会在束紧过程中割伤线缆外层绝缘皮或是软管壁，哪怕是长期处于夹紧状态，接触位置的应力也会均匀分散，不会出现局部应力集中导致的线缆外皮破损问题。做结构设计时，特意将卡扣的开合操作端做了圆弧加厚处理，航天员戴着舱外航天服的厚手套也能顺利完成按压解锁、扣合锁止的操作，不需要借助额外工具，单人几秒就能完成单处线缆的固定或是后期的线缆调整、增减作业。从安装边界来看，卡扣适配的扶手杆直径有明确的尺寸匹配区间，卡接槽的内径公差控制在极小范围内，既保证安装时的推入顺畅度，又能保证锁止后不存在径向窜动间隙；整体外形没有尖锐外凸棱角，所有棱边都做了R角倒圆处理，避免剐蹭航天服或是舱内其他精密设备表面。卡扣的壁厚做了差异化设计，卡爪位置的壁厚略薄，保证足够的弹性变形量实现反复开合，主体受力框架位置壁厚加厚，保证长期夹持的结构强度，哪怕经历发射阶段的强振动、在轨运行的大幅温度交变，也不会出现结构断裂、夹持力衰减的问题。和传统一次性尼龙扎带相比，这种卡扣可以反复拆装使用，后期维护更换线缆时不需要剪断破坏，直接解锁就能调整线缆位置，大幅降低空间站运维的耗材成本，也减少了太空轨道上的零散废弃物产生。除了航天场景，这类卡扣的结构经过尺寸调整后，也可以用在工业设备的线缆布设、轨道交通车辆内部线束固定、户外通信机柜的线缆整理场景，依靠免工具快装、可反复使用、夹持可靠的特性，替代传统的一次性扎带和螺丝固定线卡，提升布线作业的效率，降低后期运维的工作量。
