带化学闪光攻击载荷固定翼无人机结构设计

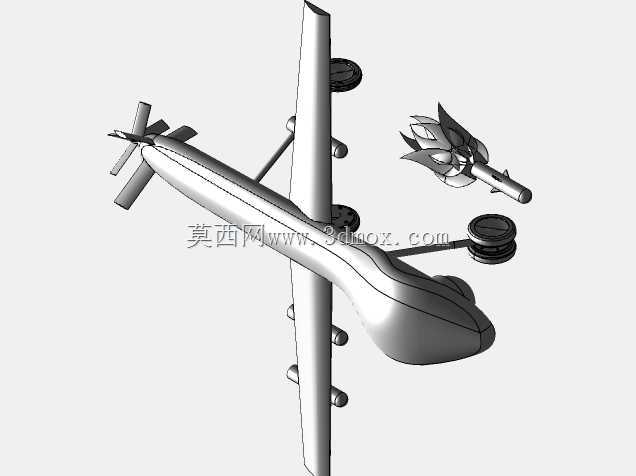

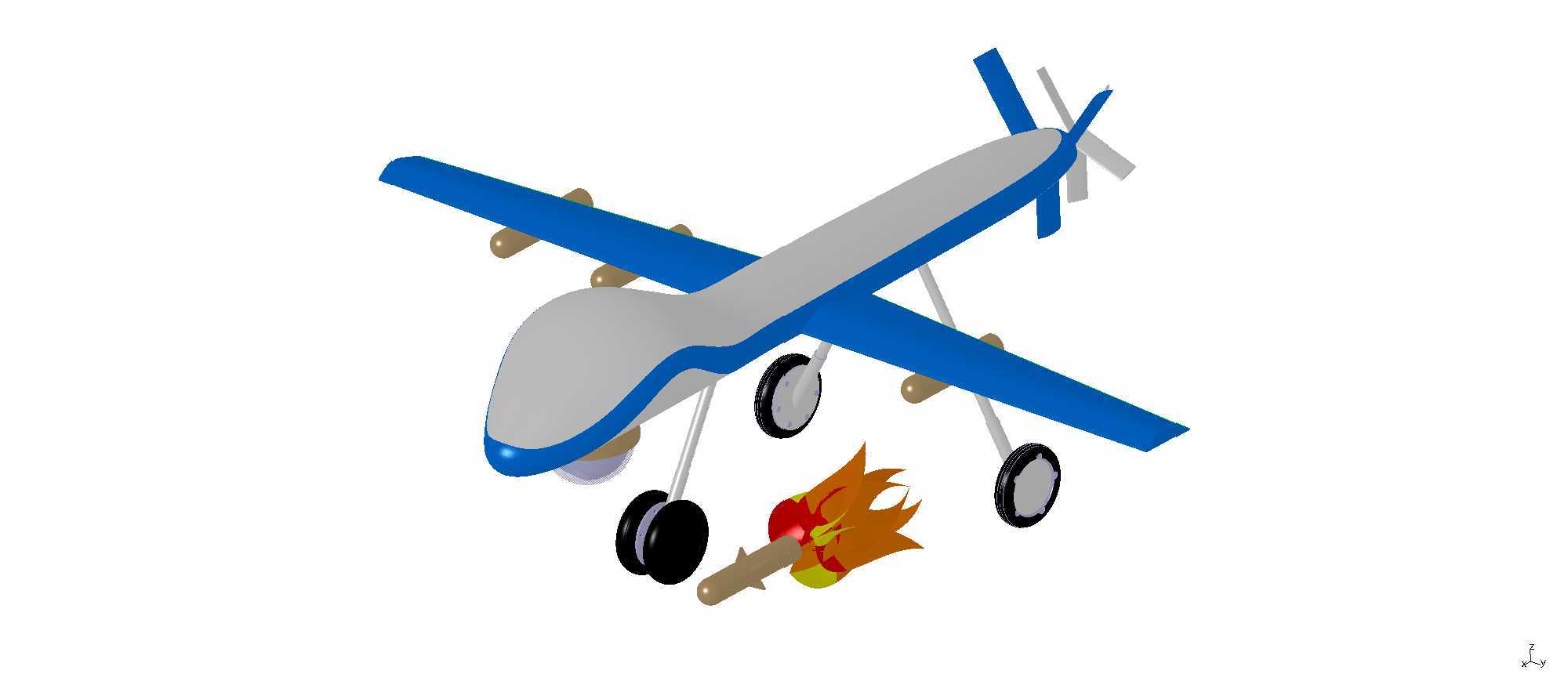

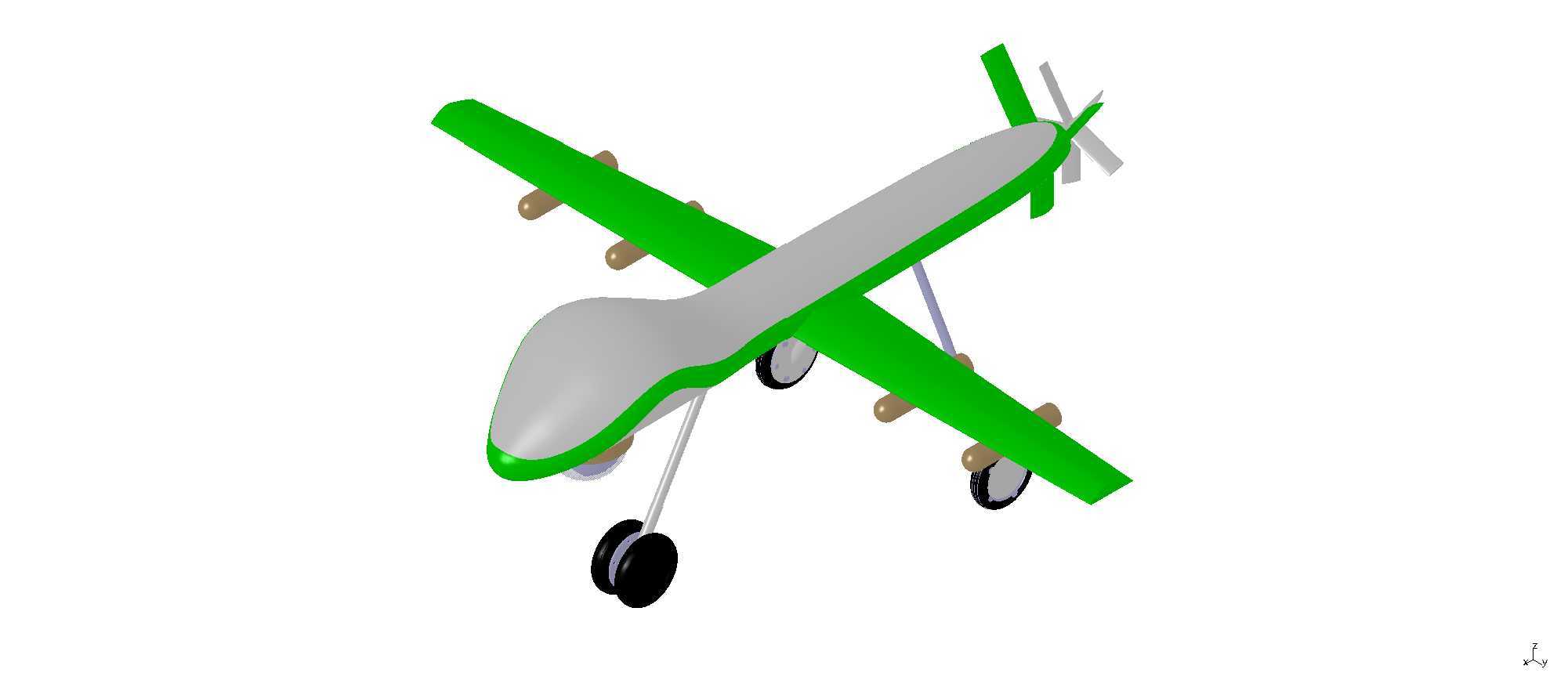

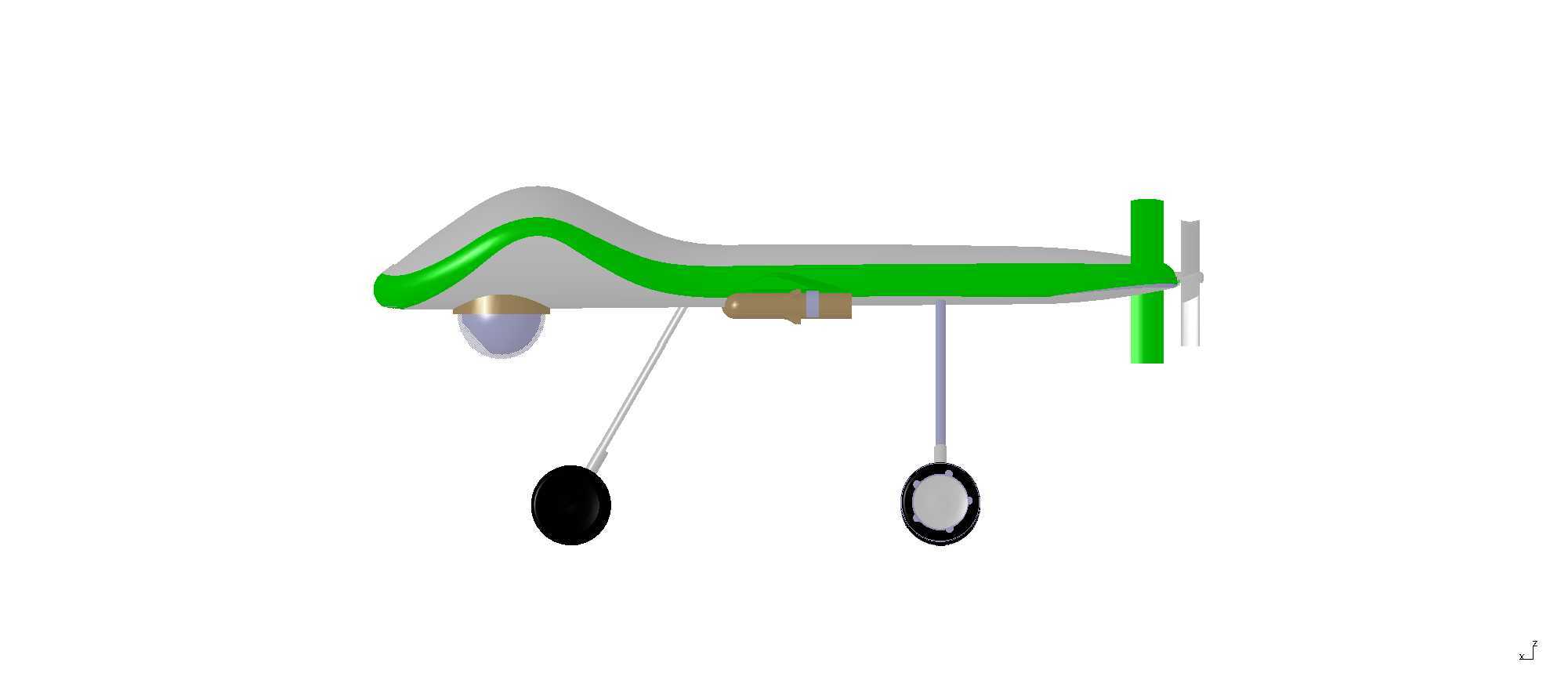

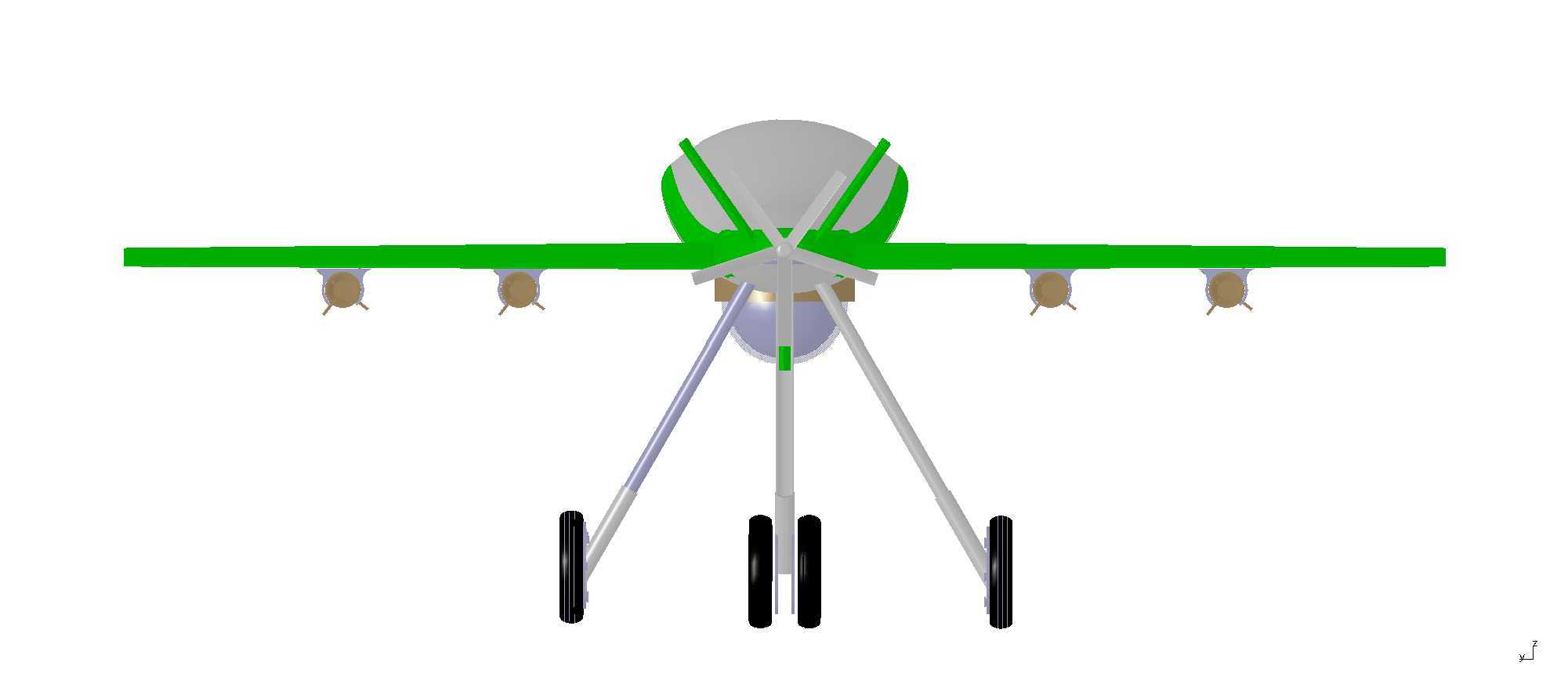

该固定翼无人机采用上单翼常规布局设计，整体气动外形参考海豚流线型轮廓优化，机身前段做圆弧收窄处理，可有效降低低空低速飞行时的空气阻力，适配近距战术突防的作业需求。机翼与机身采用快拆式连接结构，机翼下表面预留4处载荷挂点，可根据任务需求挂载不同功能的作业模块，本次模型挂载的化学闪光攻击载荷，通过专用挂架与机翼承力梁连接，挂架设置有保险锁定结构，可避免飞行过程中载荷意外脱落，同时保证投放瞬间的脱离顺畅度。尾翼组包含垂直安定面与水平安定面，尾部配置双叶螺旋桨推进装置，配合前置起落架的后三点式布局，可在简易平整场地完成起降作业，起落架采用弹性支撑杆搭配橡胶机轮的结构，可吸收降落时的地面冲击载荷，降低机身结构的受力峰值。

从实际应用场景来看，该型无人机主要用于近距战术支援场景，可快速抵近目标区域投放闪光干扰载荷，通过强光爆燃效果实现区域内光学探测设备的短时致盲，也可搭载其他非致命性载荷完成驱散、干扰类任务。设计过程中重点考量了载荷安装边界，机身中段预留的载荷舱内部空间可容纳控制电路板、电池组与信号接收模块，所有机载部件的安装位置均围绕机身重心排布，避免挂载载荷后出现重心偏移影响飞行稳定性。机翼展长与机身长度的比例经过气动仿真优化，在保证低速升力足够的前提下，尽可能缩小整体外形尺寸，降低飞行过程中的雷达反射面积与视觉识别特征。机身蒙皮采用轻量化复合结构设计，在保证结构强度的前提下控制整机重量，提升有效载荷的携带能力。起落架的安装位置经过反复校核，保证滑行过程中机身姿态稳定，不会出现擦碰尾翼或载荷的情况，螺旋桨与尾部安定面之间预留足够安全间隙，避免气流扰动对尾翼操控效率产生影响。操控舵面设置在机翼后缘与尾翼处，通过连杆与机身内部的舵机连接，可实现飞行姿态的灵活调整，适配低空复杂环境下的机动飞行需求。
