涵道式四旋翼小型飞行器结构设计

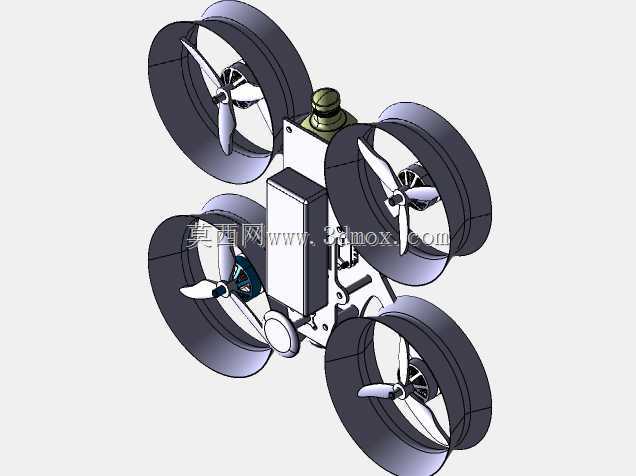

这款涵道式四旋翼飞行器的结构设计，首先围绕狭小空间作业的实际需求展开，区别于常规开放式旋翼的四轴飞行器，四个旋翼外侧均设置环形涵道护圈，在室内巡检、管线排查、近距作业场景下，能有效避免旋翼剐蹭线缆、墙面或者操作人员，大幅提升近距作业的安全冗余。从结构布局来看，四个涵道旋翼采用中心对称十字排布，相邻旋翼的旋转方向反向设置，抵消自旋扭矩，保证飞行姿态的稳定可控，涵道环本身采用等截面薄壁结构，既可以约束旋翼下洗流的流场分布，提升同等桨径下的动力效率，也能作为旋翼的防护结构，在发生轻微碰撞时吸收冲击能量，避免桨叶直接断裂失效。中心机架采用分层式布局，上层预留航拍摄像头或者传感模块的安装位，中部设置电池仓与飞控板的安装腔，安装边界预留标准孔位，可适配主流的开源飞控硬件与不同容量的锂聚合物电池，下层预留载荷挂点，可挂载小型采样装置或者微型作业末端，满足不同场景的作业需求。设计过程中优先考虑结构的轻量化与刚度平衡，涵道护圈与机架主体的连接采用一体化延伸的支臂结构，减少额外的连接紧固件，降低整体结构重量，同时支臂截面做了翼型修型，减少飞行过程中的空气阻力，四个涵道的中心距经过反复校核，既保证相邻旋翼的流场不会产生过度干扰，也控制整体的外形尺寸，让整机可以穿过直径较小的管道或者建筑缝隙，适配狭窄空间的作业要求。旋翼与电机的安装座设置在涵道的中心辐条上，安装座预留电机定位止口，保证电机输出轴与涵道中心轴线的同轴度，避免旋翼旋转时产生偏心振动，涵道内壁与旋翼桨尖的间隙控制在极小范围内，充分利用涵道效应提升拉力，降低同等起飞重量下的动力功耗，延长续航时间。整机的重心严格控制在四个旋翼形成的升力平面中心位置，电池仓的位置可沿机架纵向微调，方便挂载不同载荷时调整重心位置，保证飞行过程中的姿态平衡，机架底部设置小型起落支撑结构，在降落时缓冲冲击，同时避免底部挂载的设备直接接触地面造成磕碰。从实际应用角度，这类涵道式四旋翼结构既可以作为小型作业无人机的基础平台，用于室内建筑巡检、密闭空间探测、小型物品短途转运，也可作为航模研发的验证平台，测试涵道动力系统的流场特性与控制逻辑，结构上的模块化设计也方便后续迭代更换不同尺寸的涵道与旋翼，适配不同起飞重量的载荷需求。
