四旋翼航拍巡检无人机结构设计

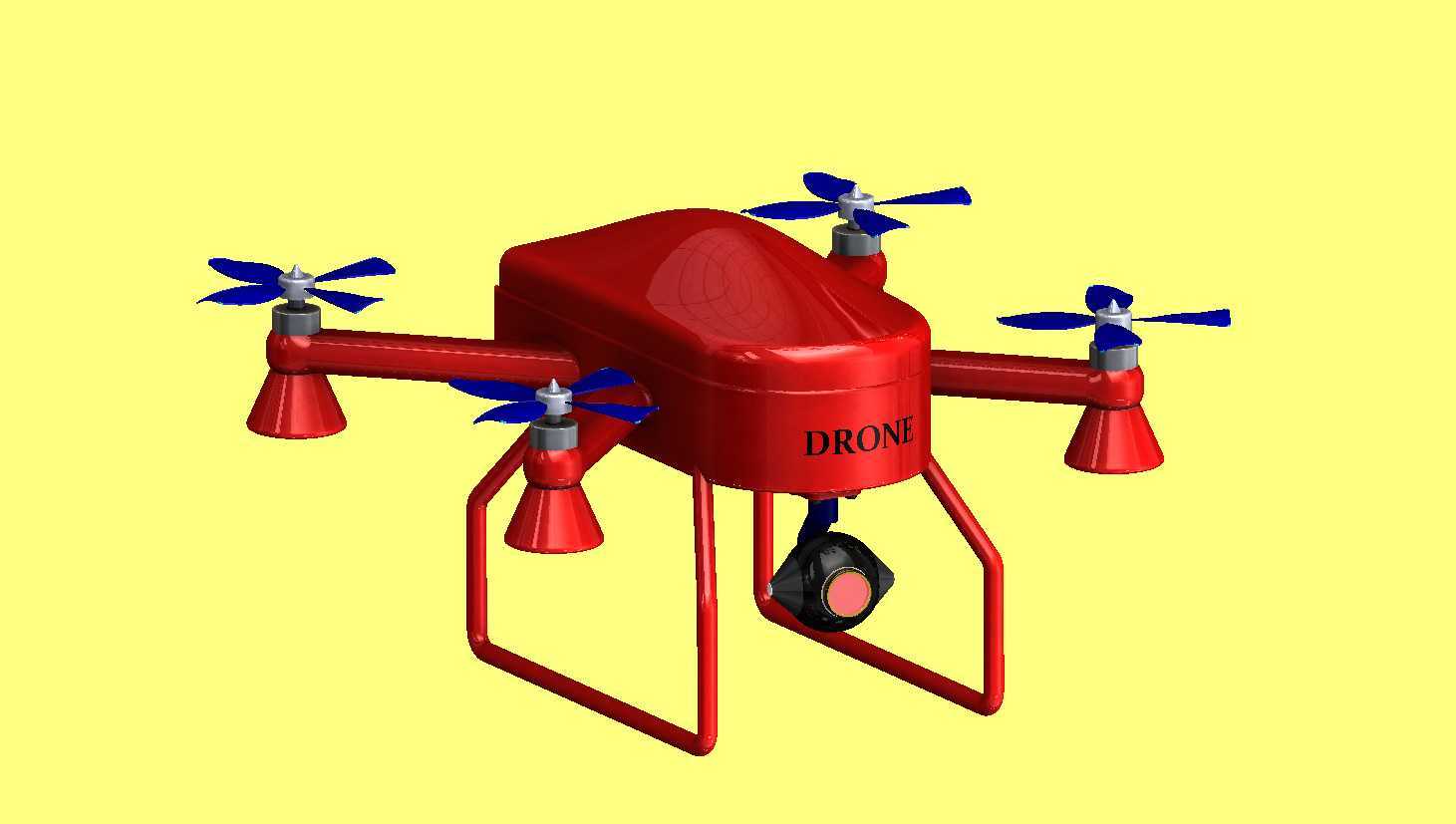

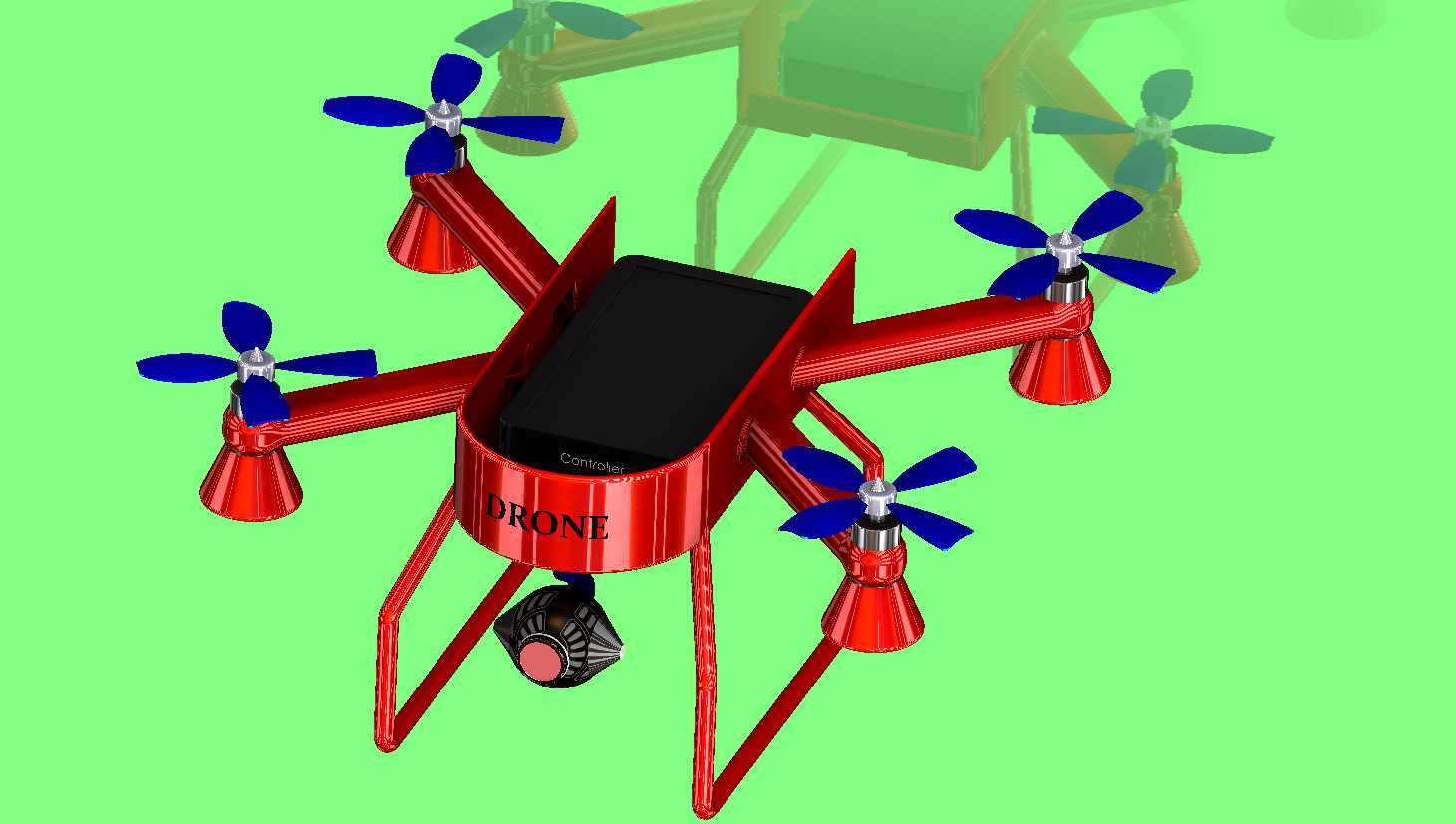

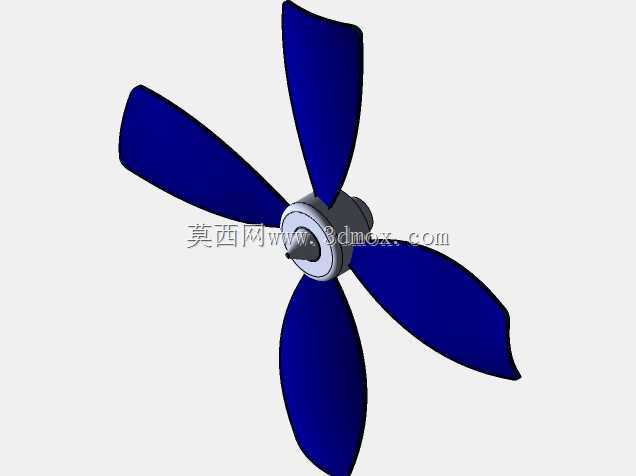

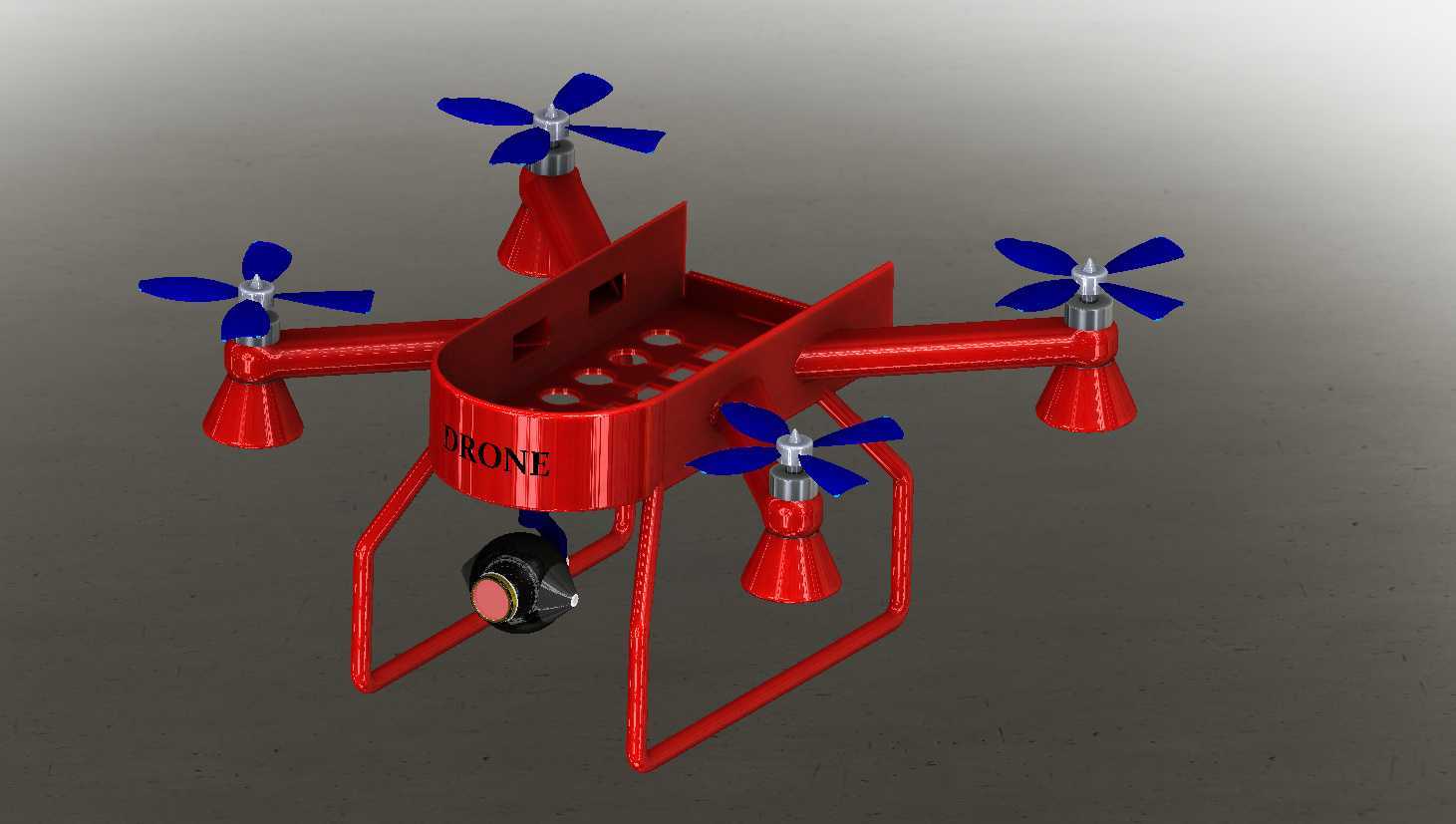

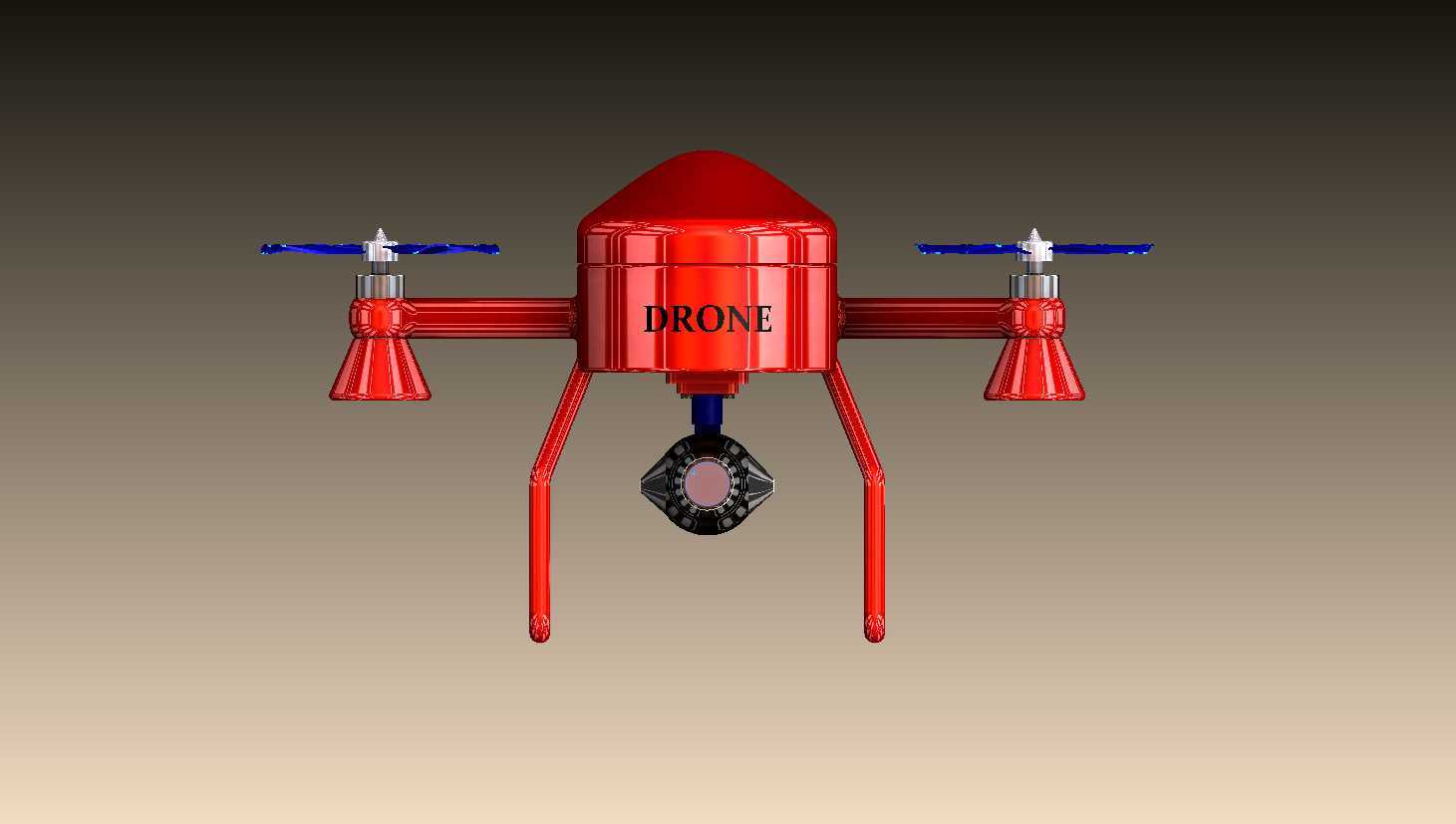

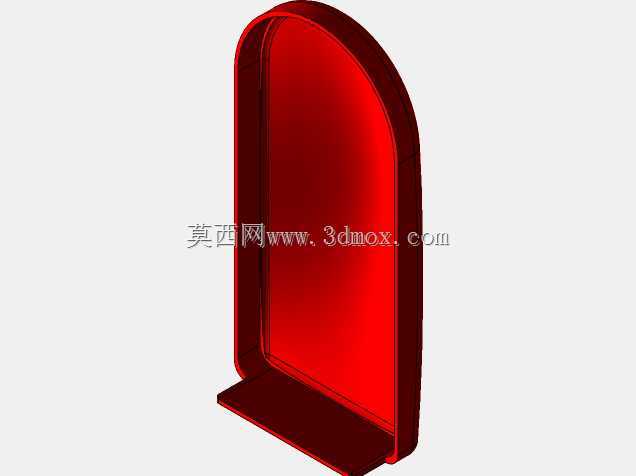

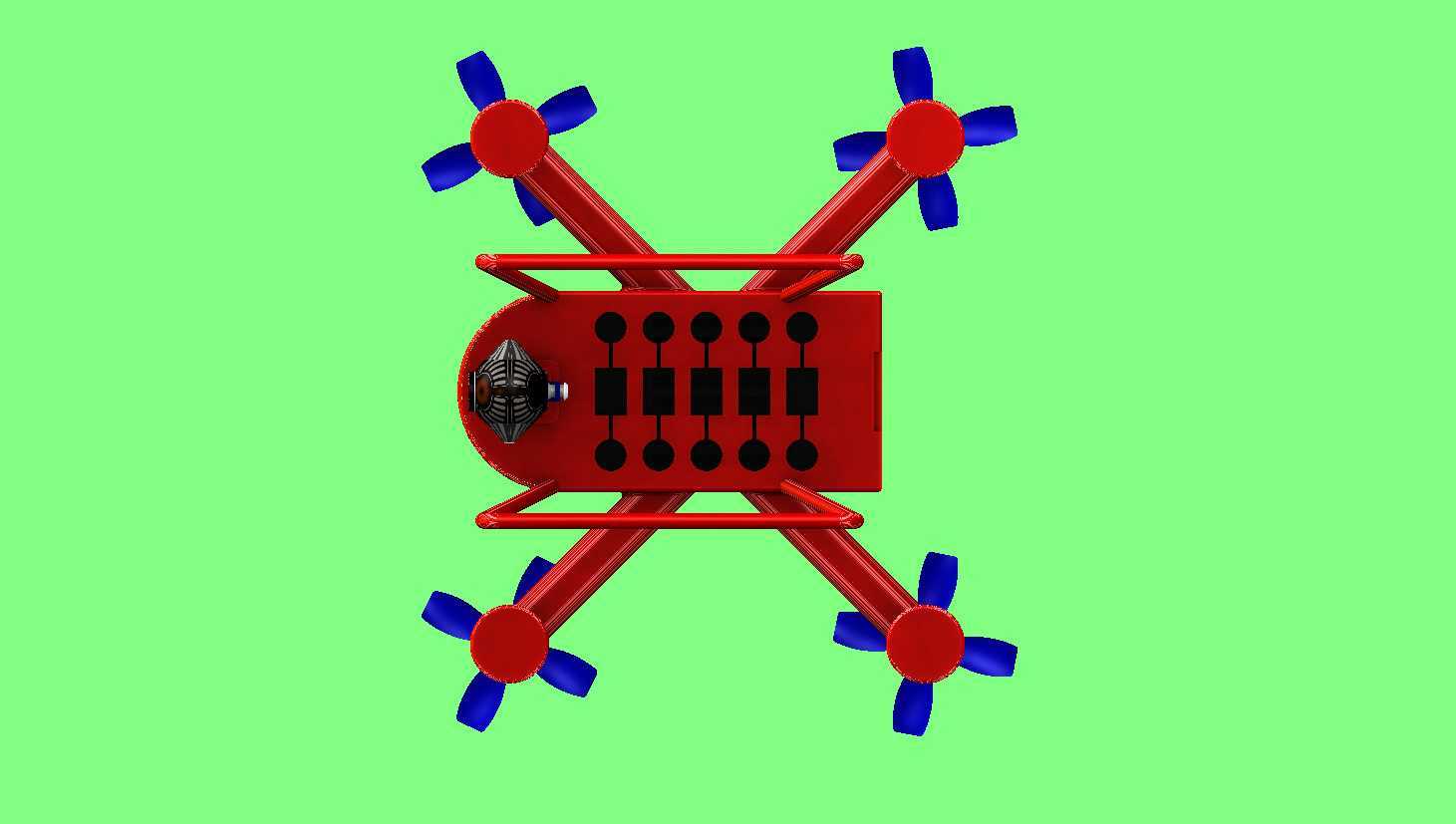

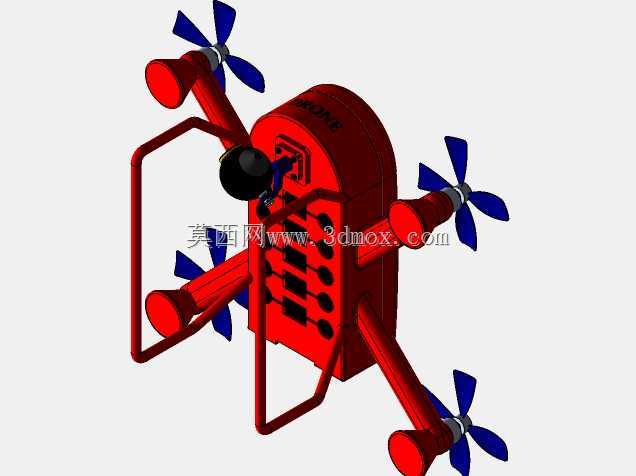

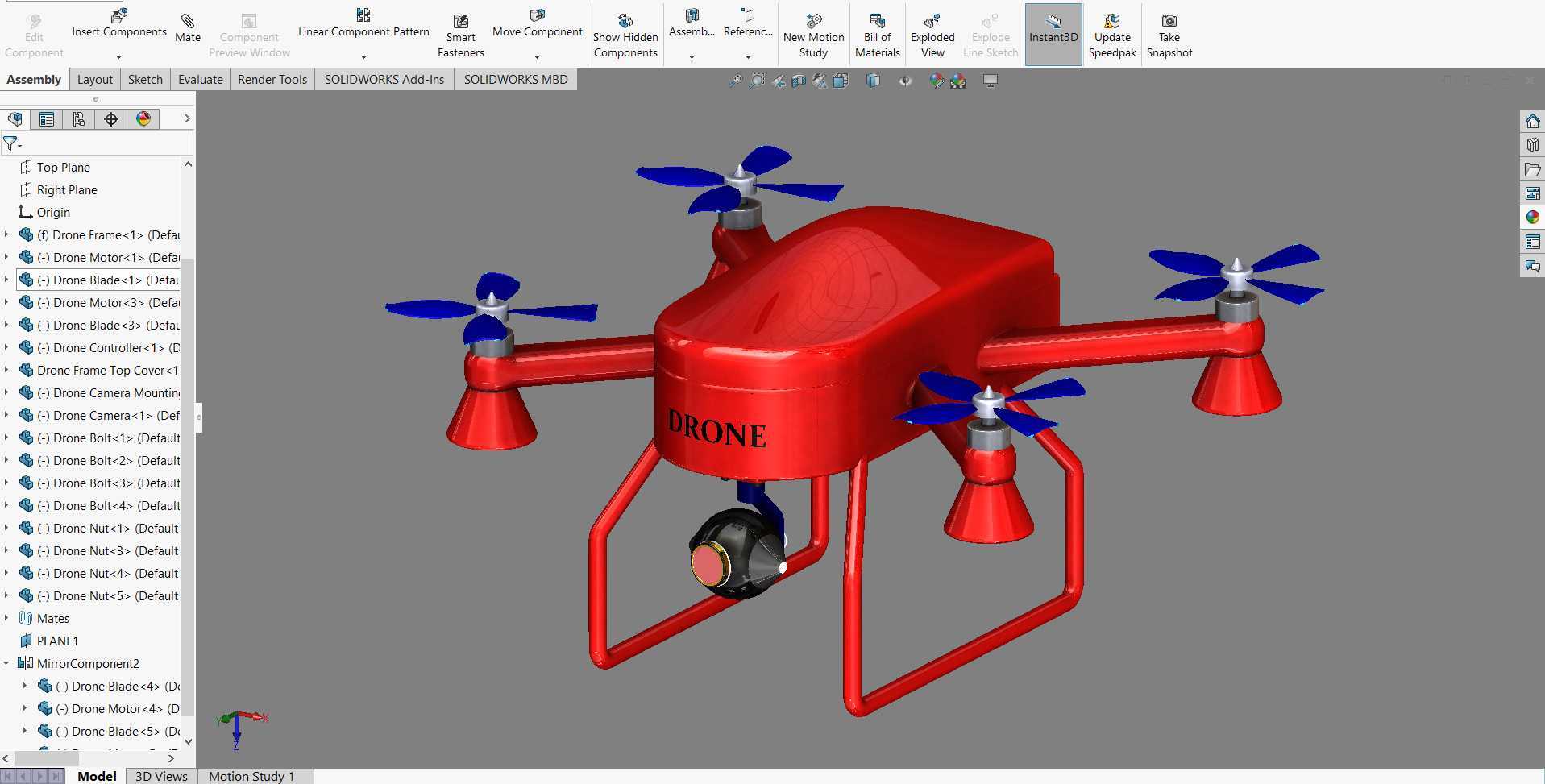

这款四旋翼飞行平台的结构设计围绕多场景落地需求展开，机架采用对称式X型布局，四个旋翼支臂从中心主机舱均匀向外延伸，支臂末端预留电机安装位，可适配对应规格的无刷动力电机，螺旋桨采用正反桨配对设计，抵消飞行过程中的自旋扭矩，保证飞行姿态稳定。中心主机舱采用流线型曲面外壳设计，既可以降低飞行过程中的风阻，也能为内部飞控板、电池、信号接收模块提供足够的安装防护空间，外壳曲面做了圆角过渡处理，避免尖锐棱角在起降过程中造成磕碰损伤。机身下方预留了小型摄像载荷的安装位，配套设计了起落架支撑结构，起落架采用弯折圆管构型，在起降时可以为机身和下方载荷提供缓冲防护，同时避免摄像镜头在起降过程中接触地面造成刮损。

从实际应用场景来看，这类小型四旋翼平台可适配多类作业需求，在工业巡检场景中，搭载可见光摄像模块后可完成高压输电线路巡检、厂区设备巡检、园区安防巡逻等作业，替代人工抵达高危、狭窄的作业区域，降低巡检作业的安全风险；在民用场景中可完成低空航拍、地形测绘辅助、活动现场记录等工作，灵活适配不同的载荷更换需求。

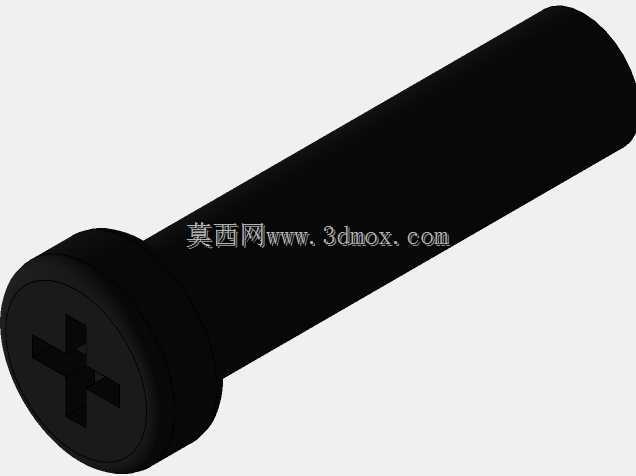

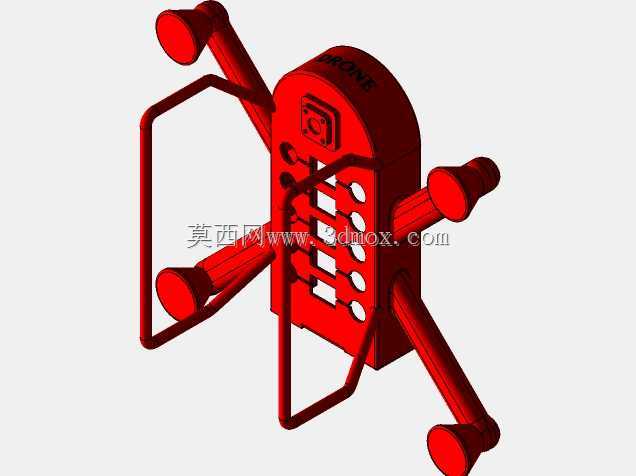

设计过程中充分考虑了3D打印加工的工艺特性，所有结构件的壁厚做了统一优化，既保证机架整体的结构强度，又能控制整机自重，整套机架加框架的总重量控制在400克范围内，搭配对应容量的动力电池可保证足够的续航时长。整机的基础尺寸控制在20x12厘米范围内，属于小型便携类飞行平台，收纳后可放入常规尺寸的工具包中携带，转场作业无需额外配备大型收纳设备。结构设计上做了模块化拆分，旋翼支臂、起落架、主机舱外壳均为独立可拆分部件，单个部件出现损坏时可单独更换，降低后期维护成本，各部件的连接位预留了标准的紧固件安装孔，装配时无需复杂的专用工装，按照装配定位即可快速完成整机组装。动力布局上四个电机的安装平面做了统一的水平度校准基准，保证四个旋翼的旋转平面处于同一水平面，降低飞控系统的姿态校准难度，提升飞行过程中的稳定性，下方摄像载荷的安装位预留了通用的安装孔距，可适配市面上多数小型航拍相机、图传模块，无需额外做转接件设计。
