FPV穿越机专用摄像头曲面结构设计

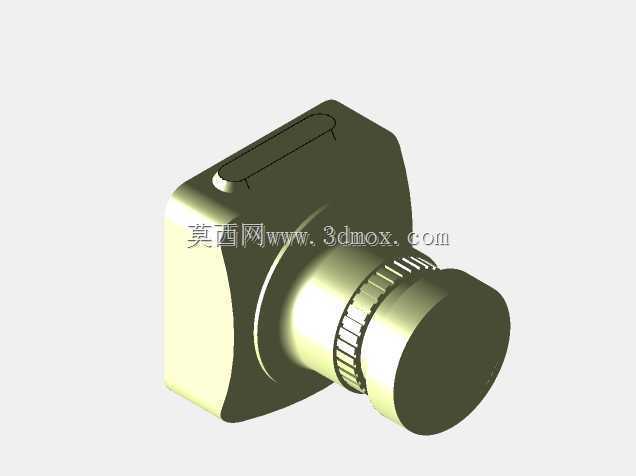

　　在穿越机竞速、花式飞行以及第一视角航拍的实际作业场景中，机载摄像头的结构设计直接影响飞行过程中的画面稳定性、设备抗冲击能力以及整机气动表现，这款FPV专用摄像头的曲面结构设计，完全围绕航模飞行的实际工况展开。从实际使用场景来看，穿越机飞行时最高时速可突破150km/h，飞行过程中会频繁遭遇急停、急转、炸机冲击等极端工况，同时机载设备需要尽可能降低风阻、缩减安装占用空间，避免与机架、飞控、图传天线等其他机载部件产生干涉。这款摄像头的主体外壳采用一体化曲面过渡设计，没有突兀的直角棱边，一方面能够在高速飞行时引导气流顺滑流过设备表面，减少紊流产生的飞行阻力，避免摄像头位置形成风阻点导致飞行姿态偏移；另一方面无棱角的曲面结构在遭遇轻度炸机碰撞时，能够将冲击力沿曲面均匀分散，避免应力集中在边角位置导致外壳碎裂，相比直角结构的外壳抗冲击性能提升明显。

　　从功能特性层面来看，该摄像头的镜头调节部位设计了带防滑齿纹的环形调节结构，齿纹的间距与深度完全匹配戴航模操作手套时的操作触感，飞行前调整镜头俯仰角度时，不需要借助额外工具，徒手即可完成角度锁定，调节阻尼经过适配，既不会因为飞行中的振动导致镜头角度自行偏移，也不会因为阻尼过大难以快速调整角度。镜头部分的圆柱形伸出结构做了等壁厚设计，曲面建模时严格控制了壁厚差，避免后续如果做实体转换或者开模生产时出现壁厚不均导致的缩痕、强度不足问题。主体外壳的背部预留了平整的安装贴合面，能够匹配市面上主流穿越机机架的摄像头安装座尺寸，安装孔位的边界做了让位设计，不管是采用螺丝固定还是扎带绑定的安装方式，都不会出现结构干涉。

　　从设计思路上看，整个模型采用全曲面构建逻辑，没有使用生硬的实体拉伸切除特征，所有的结构过渡都采用G2连续的曲面衔接，外观流畅度更高，同时曲面数据可以直接导入后续的结构优化流程，根据实际选材需求转换为实体结构，添加内部PCB板、镜头模组、接线端口的安装定位结构。在安装边界的把控上，模型整体的长宽高尺寸适配20mm-30mm间距的标准摄像头安装位，主体部分的最大宽度控制在22mm以内，不会超出机架前梁的安装宽度，镜头伸出长度控制在15mm，既保证了镜头视角不会被机架结构遮挡，也不会因为伸出过长导致炸机时镜头首先接触地面造成损坏。外壳侧面的凹槽结构是为走线预留的让位空间，视频传输线、供电线可以沿着凹槽排布，避免线材突出于外壳表面增加风阻，同时也能减少飞行中线材被气流吹动产生的振动干扰画面。

　　实际选型使用时，这类曲面结构的摄像头外壳相比拼接式结构的外壳，整体结构强度更高，没有拼接缝隙带来的进水、进尘风险，在雨天或者沙尘环境下飞行时的防护表现更好。建模过程中所有曲面的曲率变化都做了连续校验，没有出现曲面褶皱、曲率突变的问题，后续不管是做3D打印手板验证，还是做注塑模具的结构拆分，都可以直接基于现有曲面数据进行调整，不需要重新构建基础外观面。镜头前端的平面区域预留了滤镜安装的螺纹位空间，后续加装ND滤镜、UV镜时，不需要额外修改外壳结构，直接在镜头前端加装配件即可，不会出现滤镜与外壳干涉的问题。
