涡轮风扇发动机风扇结构仿真模型

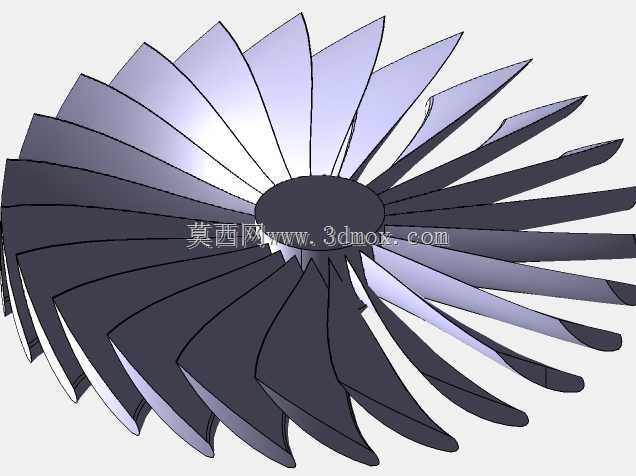

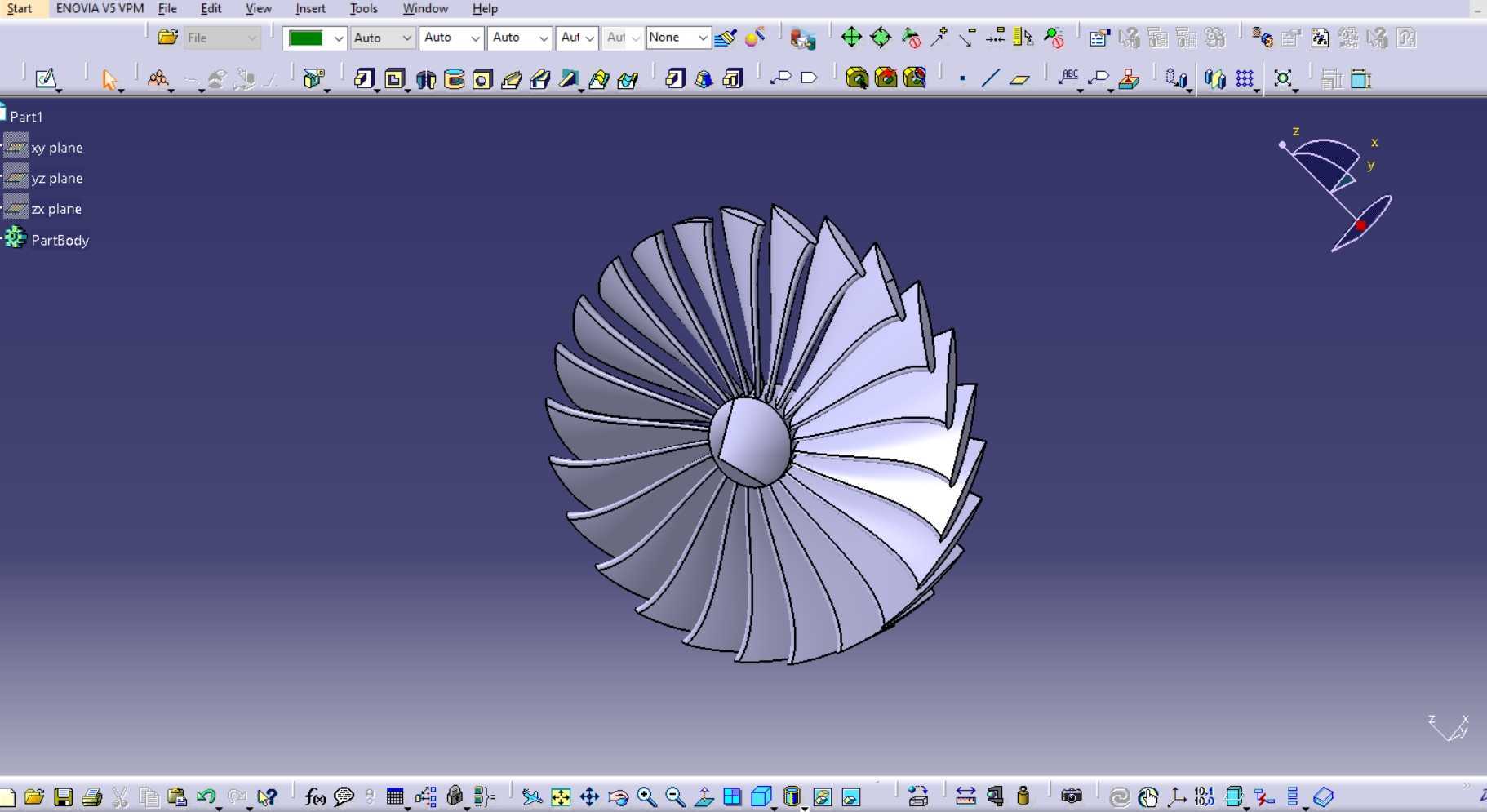

该模型针对涡轮风扇发动机的前端风扇级完成结构与流场域的耦合建模，核心覆盖风扇叶片、轮毂、前后流道延伸段的完整几何特征，可直接用于流体动力学仿真计算与结构强度校核场景。在民用大涵道比涡扇、小型涡扇动力的前期研发环节，风扇级作为进气端首个做功部件，其气动效率直接决定整机推力水平与巡航油耗表现，建模过程中针对叶片的叶型弯扭规律做了参数化还原，从叶根到叶尖的安装角渐变、弦长变化、前缘后掠角度均匹配实际气动设计逻辑，避免简化建模带来的流场计算偏差。

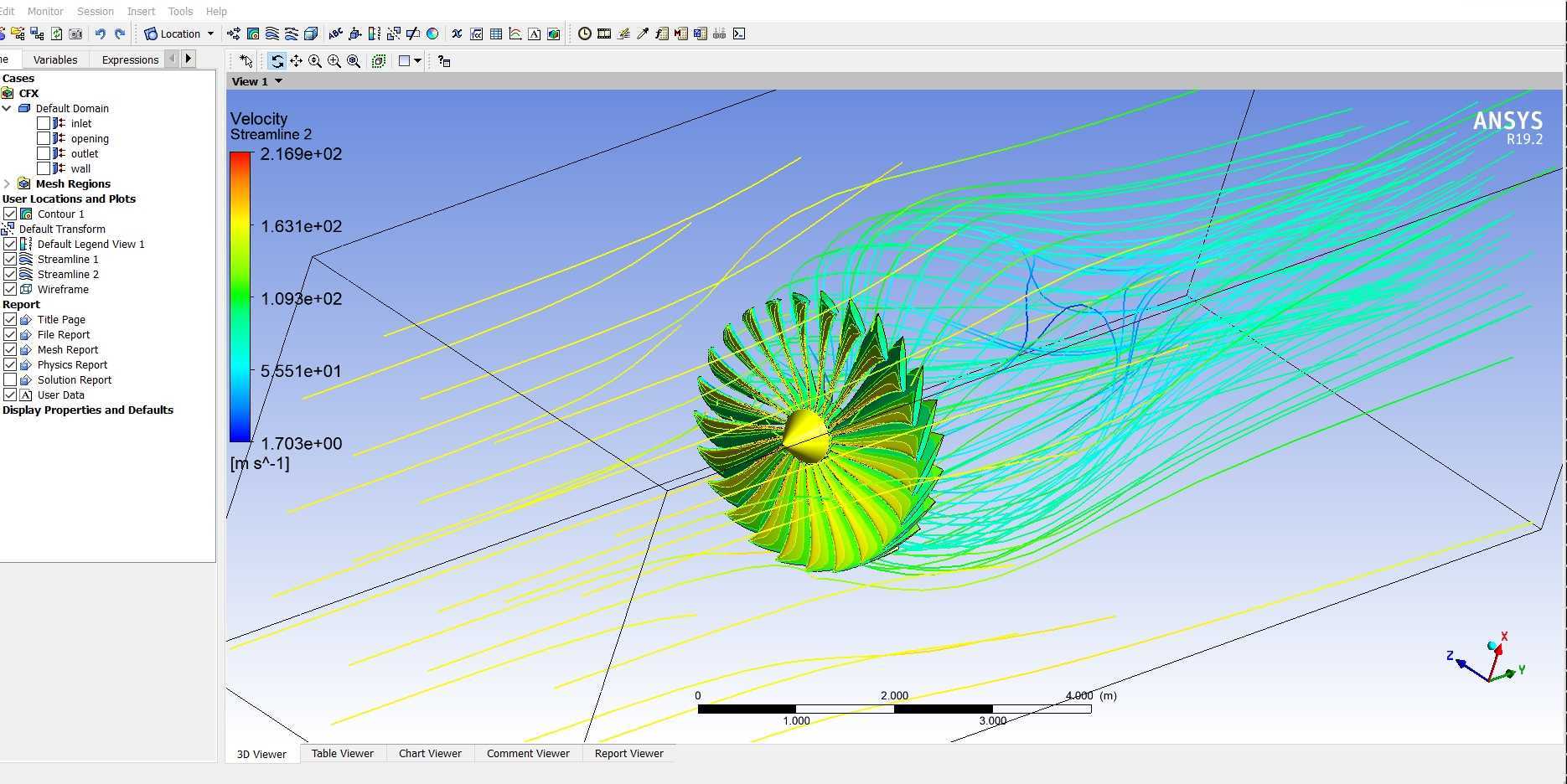

从实际工程应用来看，这类风扇模型主要用于两个方向的验证工作：其一是外涵道气流的流动组织仿真，通过流场域建模可捕捉叶片通道内的附面层发展、叶尖泄漏流的扩散轨迹、不同转速下的气流分离位置，为叶型修型提供数据支撑；其二是风扇轮盘与叶片连接结构的强度校核，结合流场计算得到的叶片表面气动载荷，可进一步完成离心载荷叠加下的应力分布计算，验证叶片根部、轮盘榫槽位置的应力集中系数是否在材料许用范围内。

建模过程中充分考虑了安装边界的匹配性，风扇轮毂的定位止口尺寸、与低压压气机级的连接法兰端面均做了几何预留，流场域的进出口延伸长度满足仿真计算的边界条件要求，避免进出口边界设置过近导致的流场计算失真。叶片的外形采用曲面连续建模，叶身表面无几何折角，保证网格划分时可生成高质量的附面层网格，匹配流体计算的精度要求。针对不同工况的适配性，模型保留了叶片安装角的参数调整接口，可通过调整单个叶片的周向安装位置，模拟不同可调静叶角度下的风扇性能变化，覆盖慢车、巡航、最大推力等多工况的仿真需求。

从结构细节来看，风扇叶片的叶尖间隙做了精确还原，间隙值匹配实际装配公差要求，可用于仿真叶尖间隙变化对风扇效率、喘振裕度的影响规律；轮毂的流道面采用光滑过渡曲面，避免台阶结构带来的额外流动损失。整个模型的几何拓扑结构规整，无碎面、自由边等几何缺陷，既可以直接导入流体仿真软件完成流场计算，也可在此基础上添加冷却通道、阻尼凸台等细节结构，适配更细分的研发场景需求。
