外转子直流无刷电机结构设计

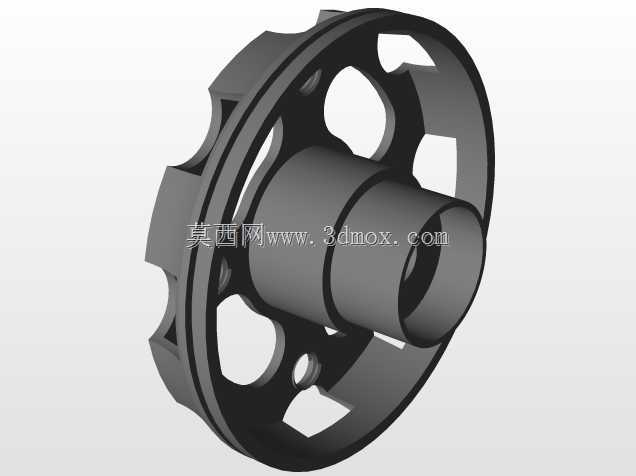

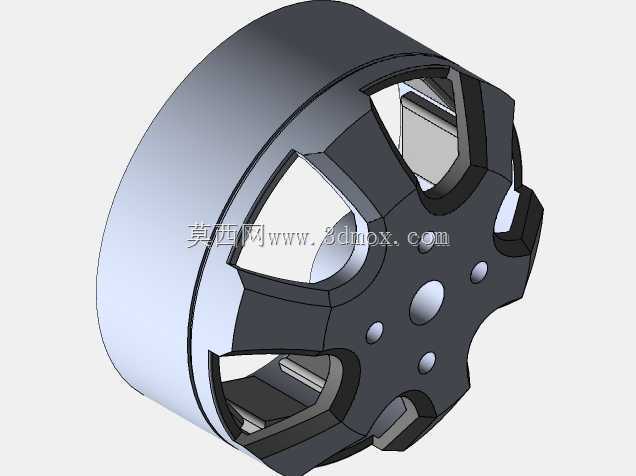

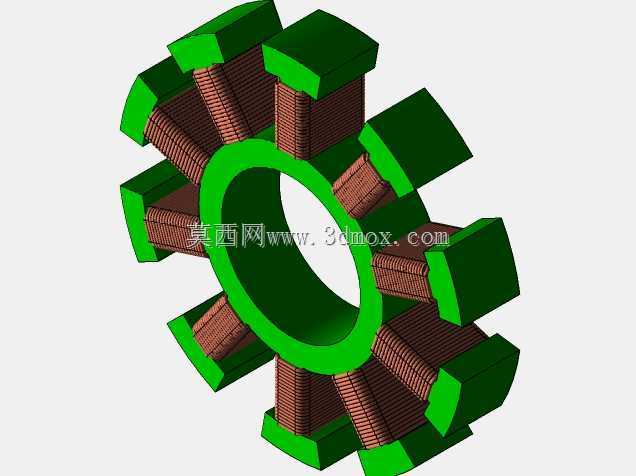

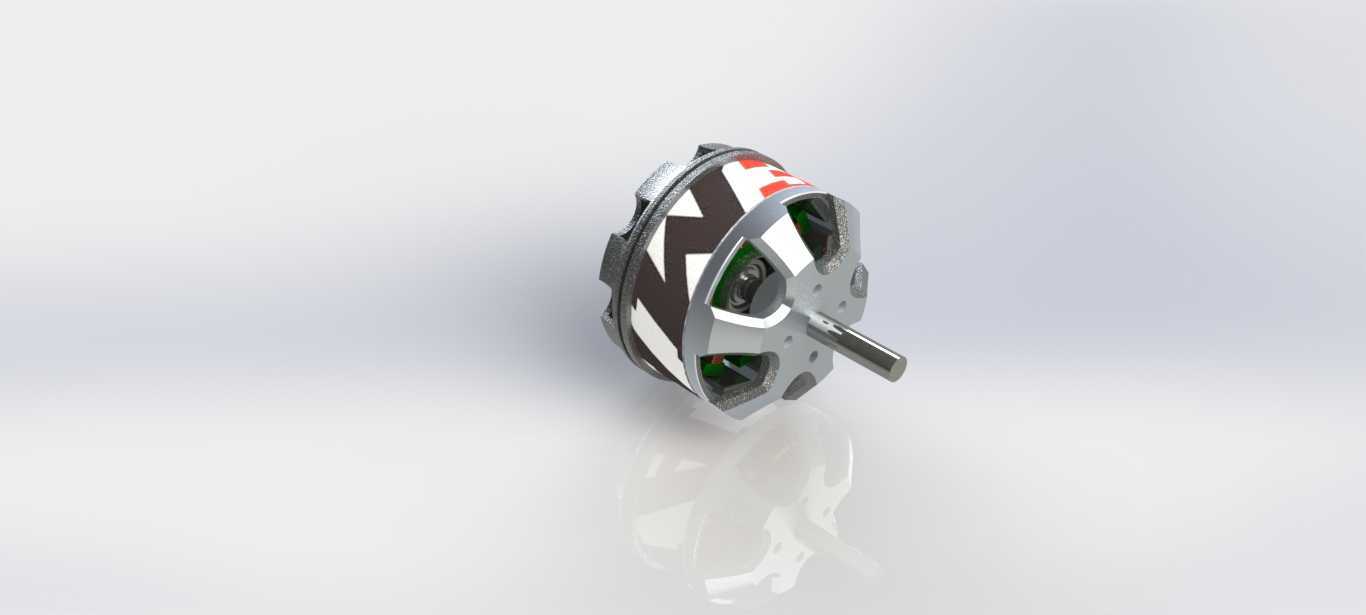

这款外转子结构的直流无刷动力部件，在航模飞行器、小型植保无人机、桌面级高精度云台、智能代步工具轮毂驱动等场景中应用广泛，区别于传统内转子电机的结构布局，外转子设计将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，转动惯量更大，运行时的扭矩输出特性更平顺，适配低转速大扭矩的直接驱动需求，省去额外减速齿轮组带来的传动间隙与效率损耗。从设计逻辑上看，整体结构优先考虑散热与动平衡表现，外壳采用镂空辐条式设计，既可以在转子高速旋转时带动空气流经定子绕组带走热量，又能通过对称的镂空结构均匀分布转子质量，降低高速转动时的偏心振动，输出轴采用阶梯轴设计，轴肩位置做了圆角过渡避免应力集中，轴端预留的安装平面可以直接适配桨夹、轮毂连接座等外接负载部件，安装基座上的对称安装孔位可以直接通过螺栓固定在设备安装架上，不需要额外设计定制转接法兰。在安装边界上，转子外壳的最大外径控制在常规小型动力设备的安装空间范围内，轴向总长度从安装基准面到轴端的尺寸适配多数紧凑型设备的内部堆叠空间，定子绕组的出线位置从基座侧方引出，预留的线长足够连接到设备内部的电调安装位，不会出现走线干涉的问题。结构设计上充分考虑了装配工艺性，转子磁钢采用内嵌加胶粘的双重固定方式，避免高速旋转时磁钢受离心力脱落，定子铁芯采用叠压硅钢片结构降低涡流损耗，轴承选用深沟球轴承分别布置在输出轴端与基座尾端，双支撑结构可以承受径向与轴向的复合载荷，适配带一定侧向力的负载场景，比如航模飞行时的气动载荷、轮毂驱动时的路面冲击载荷都能通过轴承结构传递到安装基座，不会直接作用在绕组与磁钢间隙上，保证运行时的气隙均匀度，避免扫膛故障。日常选型适配时，这款结构可以直接匹配对应KV值的绕组参数调整方案，不需要改动外部安装尺寸就能适配不同电压等级的供电需求，对于做小型智能设备、无人飞行器动力系统选型的结构工程师来说，这个模型的结构细节可以直接参考用于安装位的匹配校核，也可以基于这个基础结构调整绕组参数、磁钢厚度来适配不同的功率输出需求，外壳的镂空样式也可以根据实际散热需求调整开孔大小与数量，在保证结构强度的前提下优化散热效率，安装孔的孔距也可以根据目标设备的安装标准做等比例调整，不需要重新设计整体的转子与定子配合结构，能大幅缩短前期方案设计的周期。
