内置Hasco滤芯多型腔模具喷油嘴结构

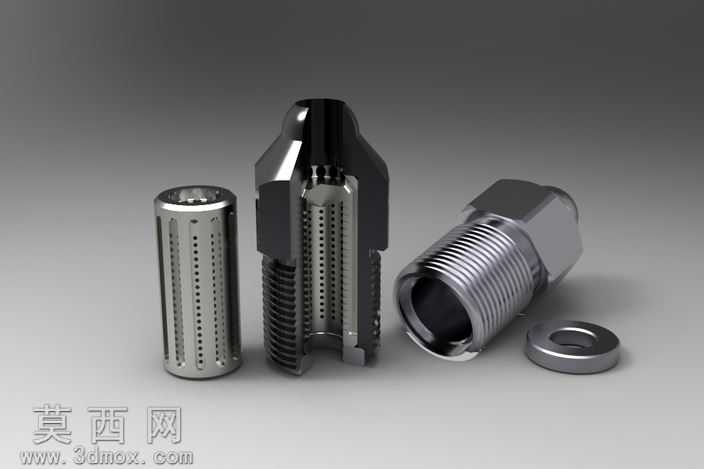

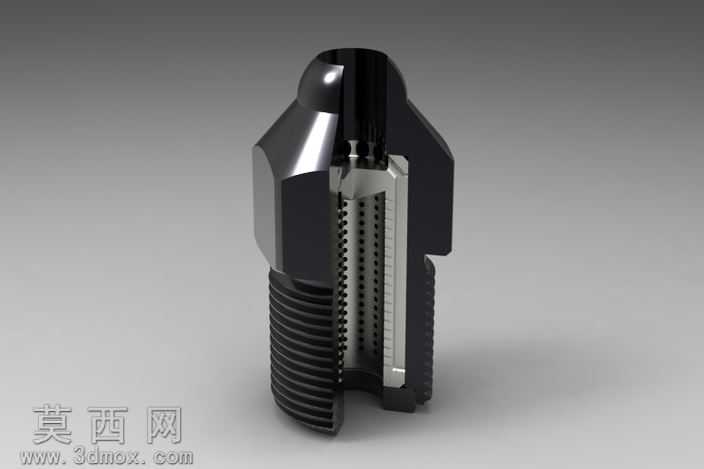

本作品为适配多型腔注塑模具的专用喷油嘴三维建模成果，建模过程严格遵循机械加工与模具装配的精度要求，以SolidWorks为核心建模工具完成全参数化结构搭建，所有尺寸均匹配Hasco标准滤芯的装配公差，可直接用于模具配套零件的生产参考。建模阶段首先完成喷油嘴外部轮廓的构建：上部采用多面切削的六角锁紧结构，方便装配时使用扳手施加扭矩，下部设置标准英制外螺纹，用于与模具模板的螺纹孔实现密封连接，顶部的圆弧收窄结构可引导油路平稳进入喷嘴内部，避免流体在入口处产生紊流影响喷油均匀性。内部结构采用剖视可视化设计，清晰展现与Hasco滤芯的配合腔体：滤芯安装位设置多圈均匀排布的径向通油孔，孔位间距与孔径经过参数化阵列计算，保证燃油或导热介质通过时的流量均匀性，滤芯定位台阶设置0.02mm的装配间隙，既满足滤芯的快速拆装需求，又可避免工作过程中出现介质侧漏问题。渲染阶段针对不同部件匹配对应材质：外部锁紧与螺纹部位采用发黑处理的合金钢材质，添加细微的切削纹理与哑光金属质感，还原热处理后零件的真实表面状态；内部通油结构与滤芯配合面采用抛光不锈钢材质，设置高反射率的金属光泽，体现精密配合面的加工精度；剖切展示的内部滤芯采用多孔烧结金属材质，添加细微的颗粒质感区分于实心金属部件，让整体结构的层次更加清晰。设计过程中重点考量了喷油嘴在多型腔模具中的实际工况：针对高温工作环境下的热胀冷缩问题，对螺纹配合段与滤芯安装位的尺寸做了温度补偿参数设置，可根据实际工作温度快速调整尺寸参数；针对油路密封需求，在六角结构与螺纹的衔接位置设置了密封槽位，可适配标准O型密封圈实现端面静密封，避免模具工作过程中出现漏油泄压问题；整体结构采用模块化建模思路，将喷嘴头部、锁紧段、螺纹段、内部滤芯腔拆分为独立参数化特征，方便后续根据不同模具的型腔数量、通油流量需求快速调整尺寸，无需重新搭建整体模型即可完成系列化衍生设计。
