RASSOR斗式滚筒V3

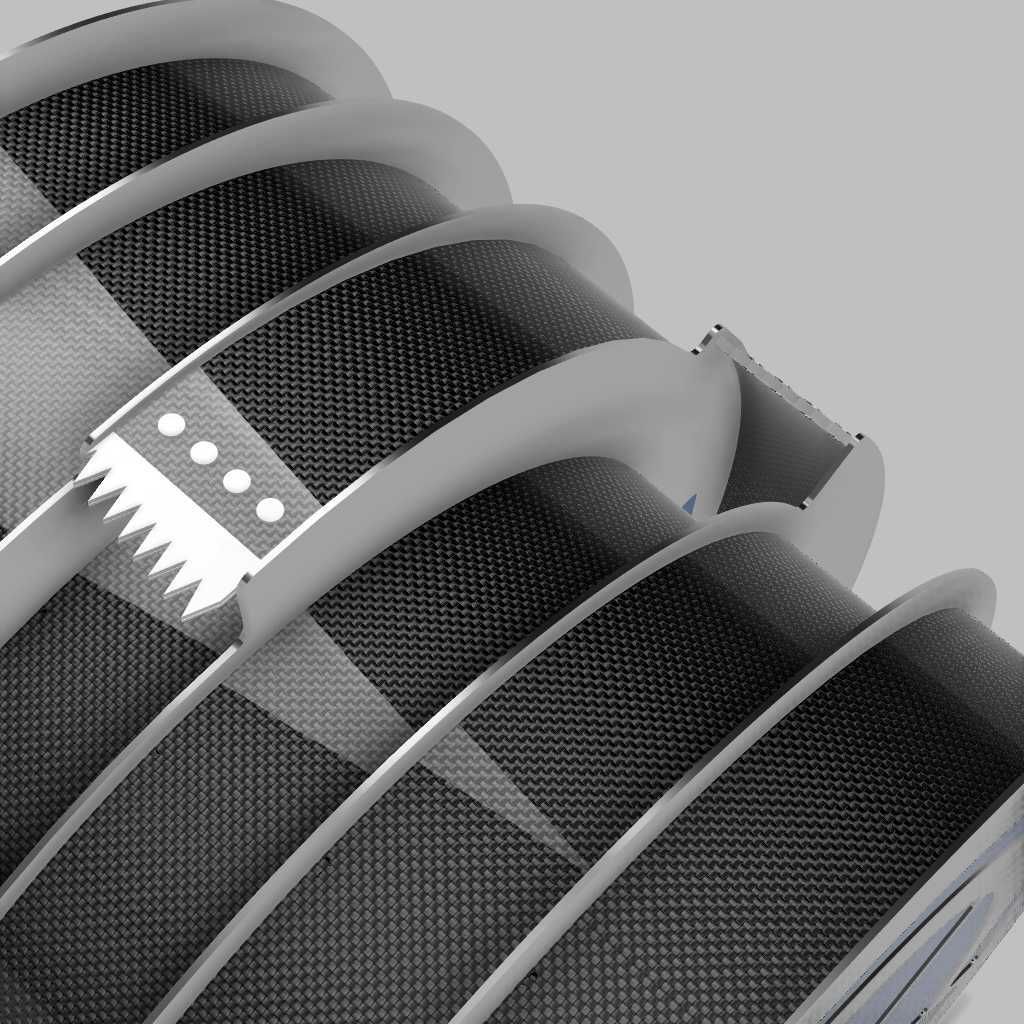

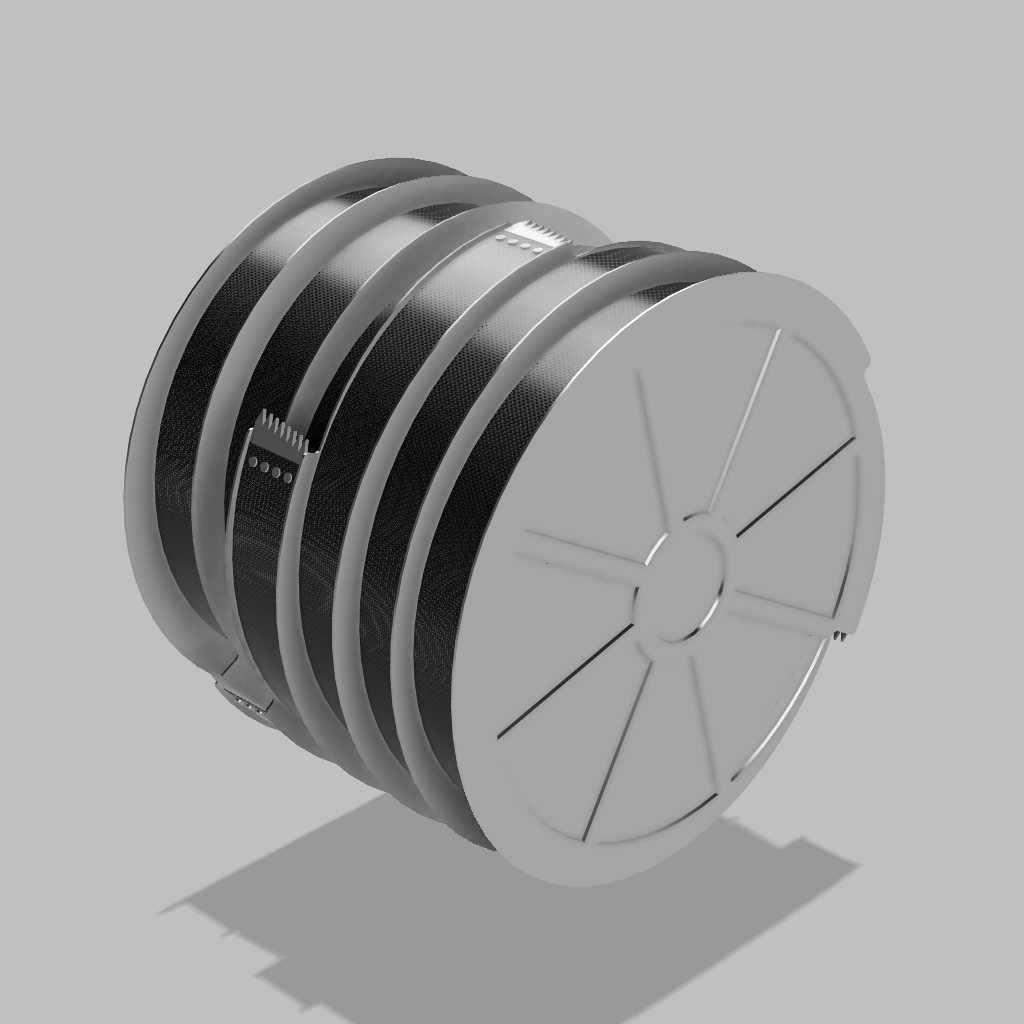

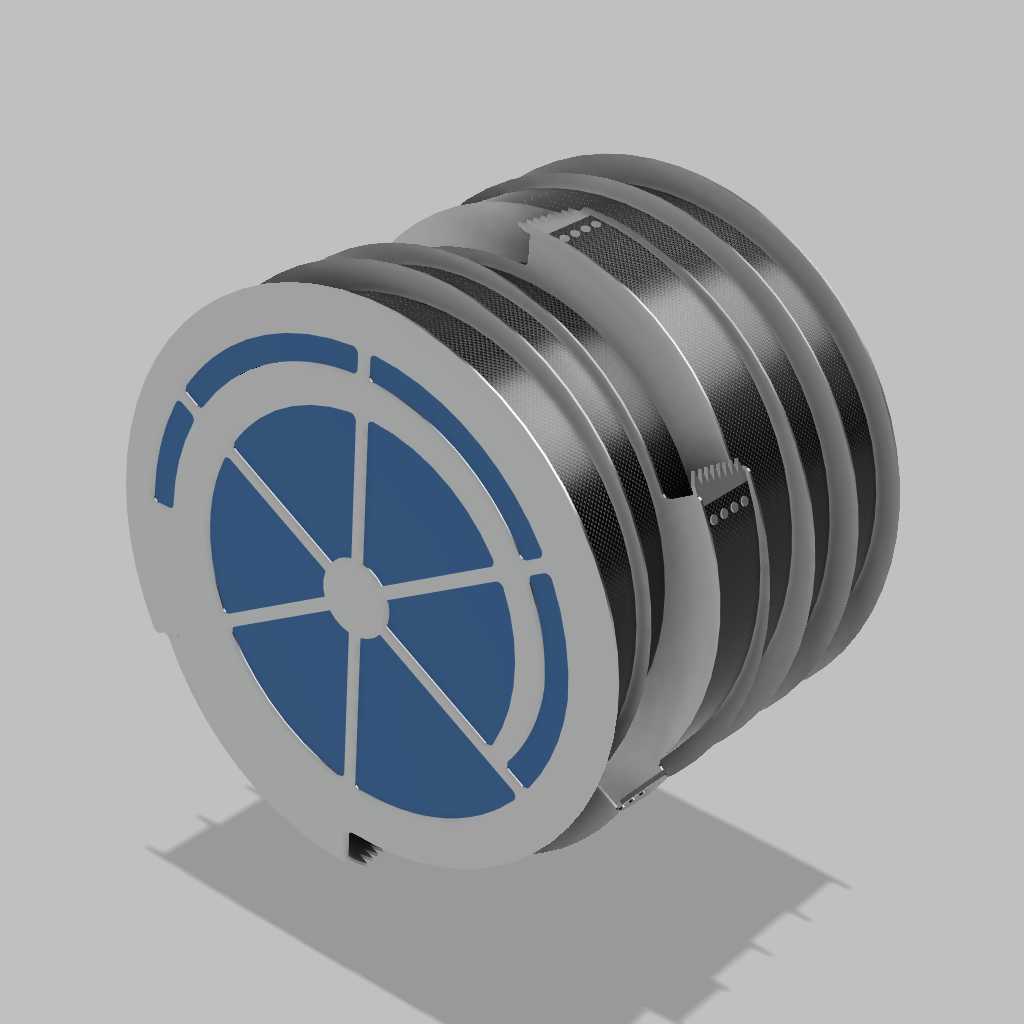

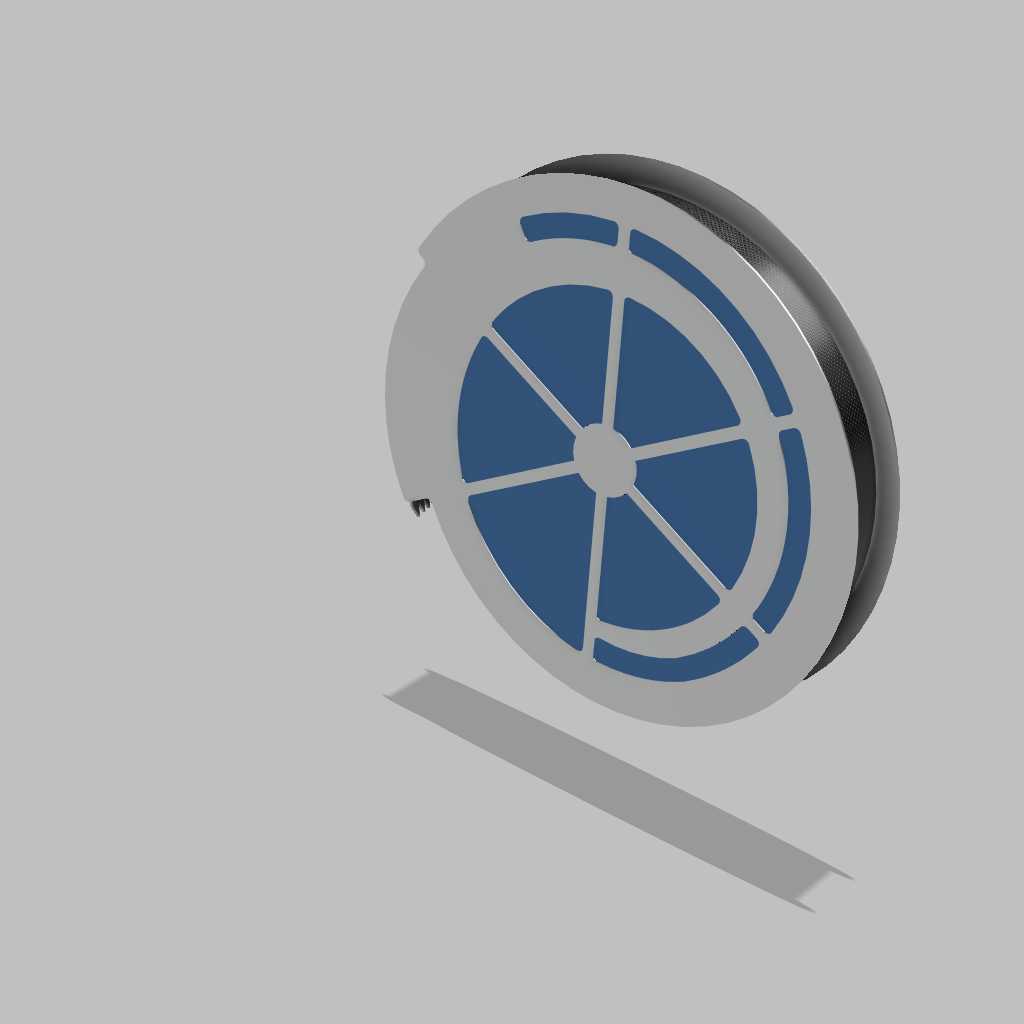

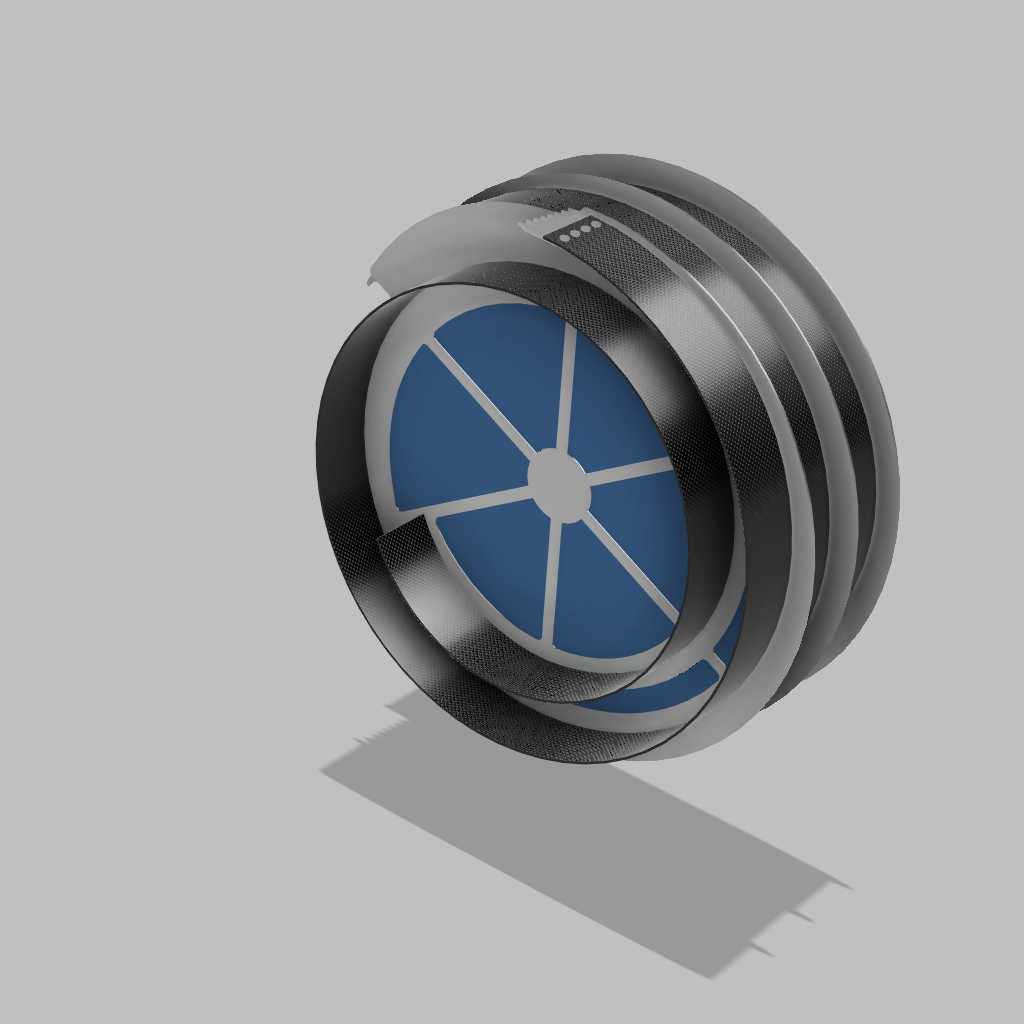

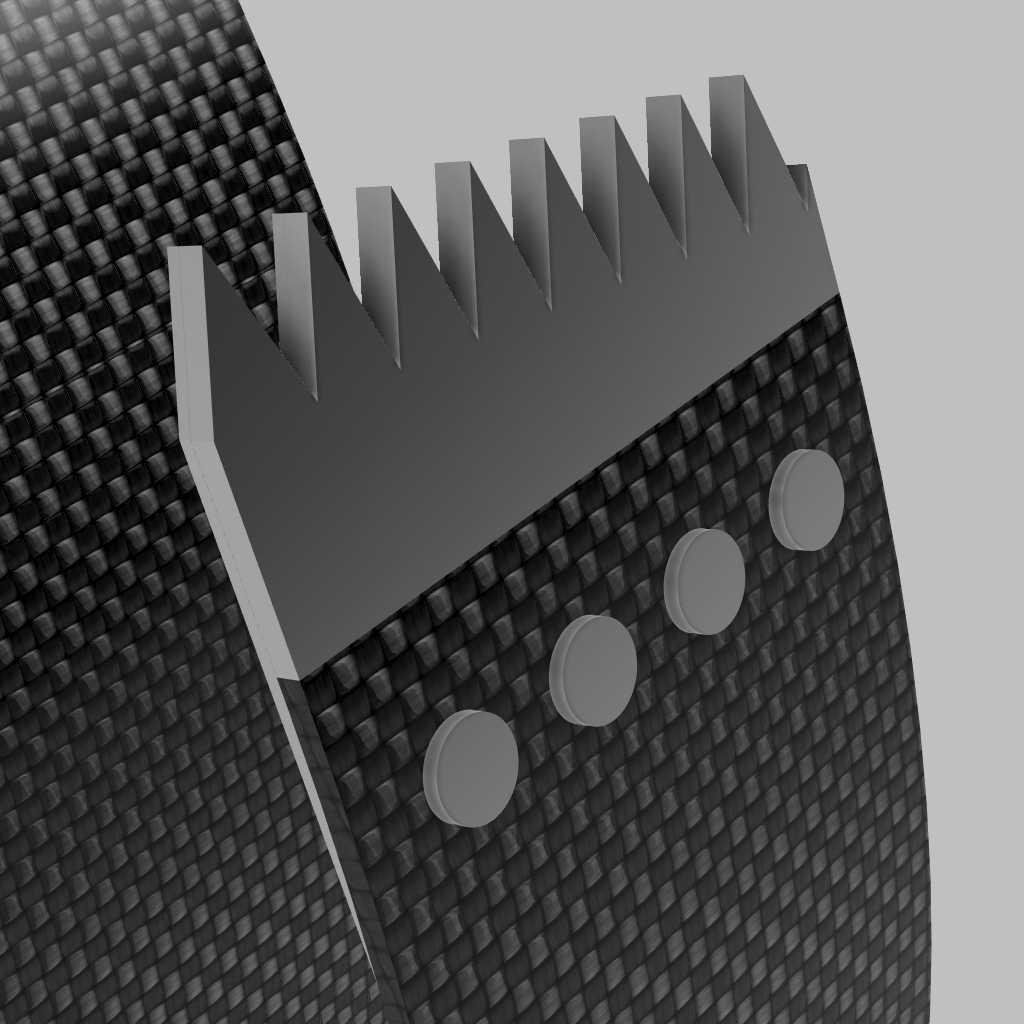

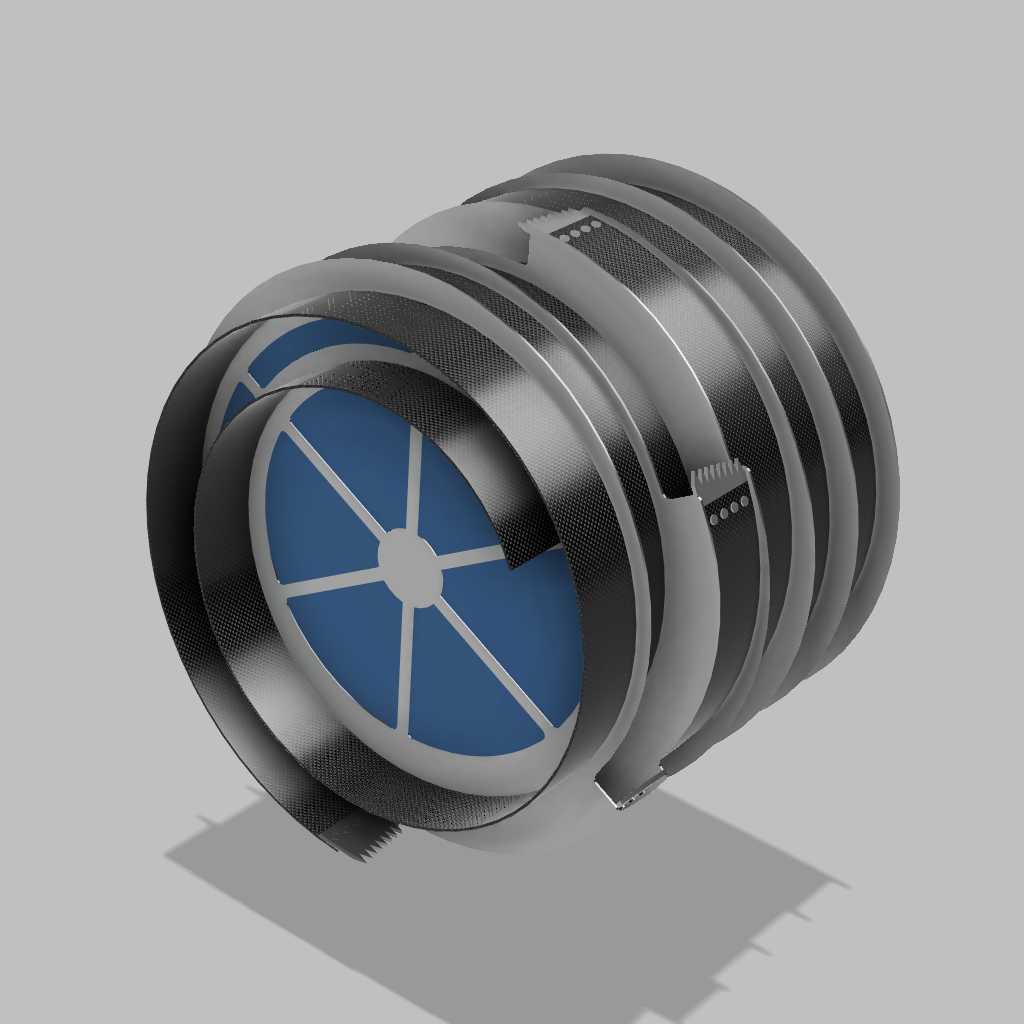

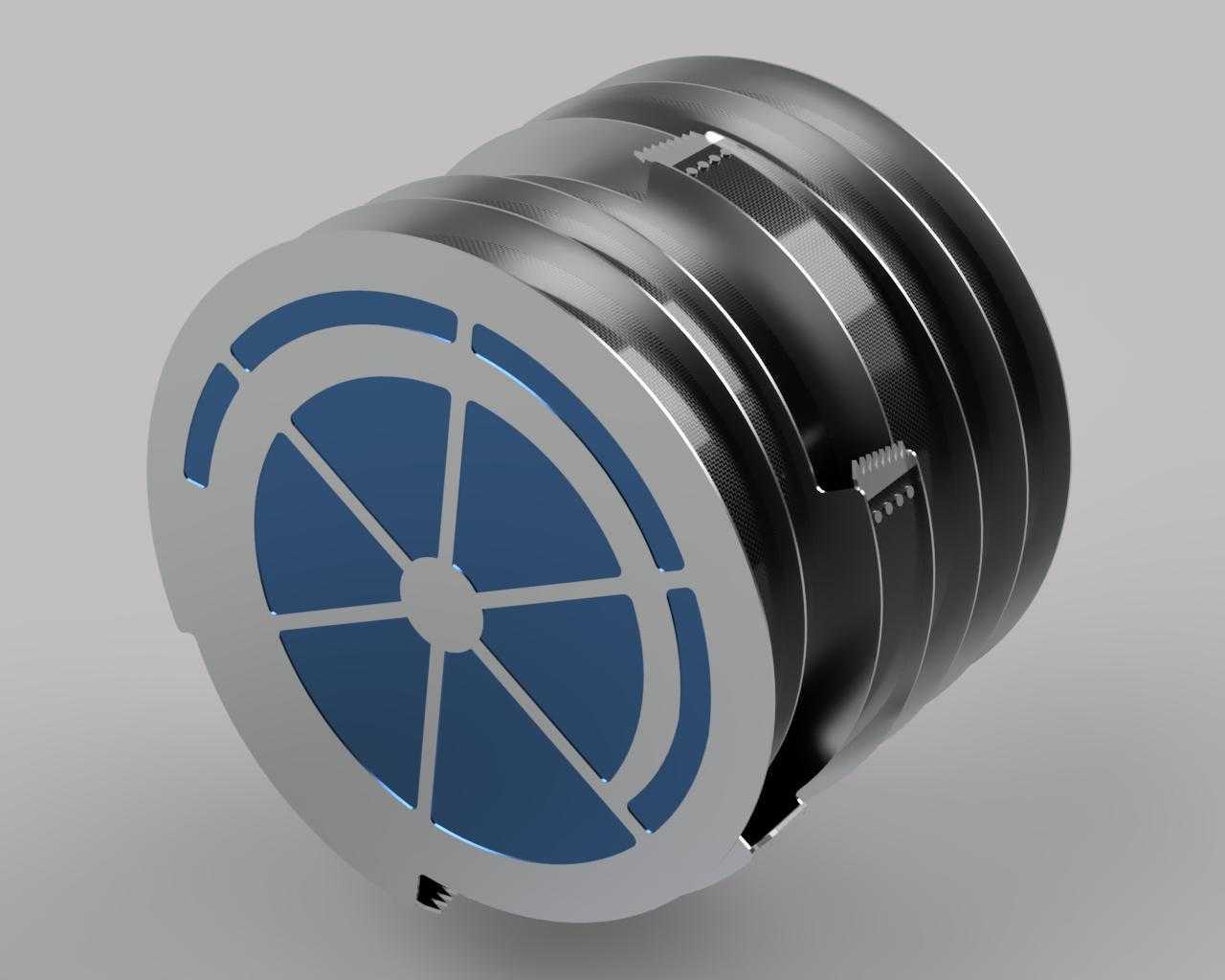

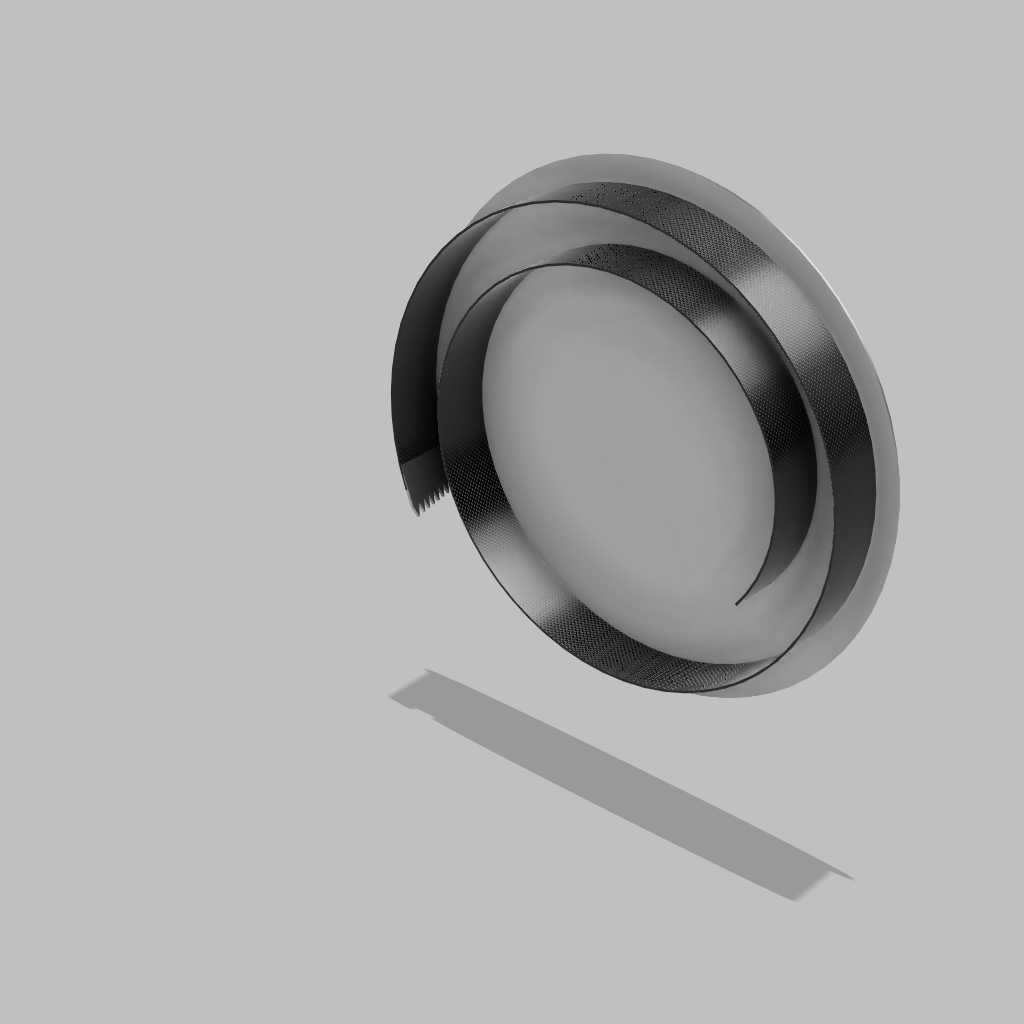

我的设计灵感来自当前的RASSOR V2鼓。我保留了当前设计中最有效的元素，同时进行了升级，以修复我认为是V2的基本问题。问题#1：目前的设计存在缺陷（以及所有具有多个开口的滚筒设计），任何设计用于防止表土从多个开口中脱落的内部几何结构都将：；1） 无效，2）防止表土卸载，3）导致滚筒内部土壤压实，或4）移除有价值的内部滚筒空间。解决方案：滚筒设计，每个滚筒只有一个开口，内部几何形状最小或简单。问题#2：使用最小的内部挡板，表土颗粒从开口处掉落，阻止滚筒填充超过40%。解决方案：从铲斗开口处延伸超过180度的简单斜坡应足以确保无论滚筒方向如何，土壤和表土不会无意中从滚筒中掉落。坡道开口宽55mm，高50mm，在整个设计过程中保持恒定尺寸，允许大小颗粒的表土通过内部腔室，问题#3：减少铲斗和切割表面的数量会对挖掘速度产生负面影响，从而增加每个月球/火星日的作业时间，以实现表土开采量目标。解决方案#3：通过将卷筒的内部宽度缩小到55mm，在可用的360mm空间内再安装两个卷筒，总实际宽度（长度）为344mm，6个卷筒。这保持了之前8个切割表面中的6个，每个滚筒的承载能力增加将超过切割速度降低的补偿。外部的任何剩余宽度可用于额外的连接硬件，或者滚筒宽度可增加至每个57mm。注：侧壁几何结构经过专门设计，以确保墙壁两侧的坡道可完全固定在较厚的结构支撑金属上，所有剩余空间可采用更薄和/或更轻的材料建造，以减轻重量。预期填充率为理论总容量的80%。使用377mm的内坡道直径，每个滚筒的内部容积约为7.62升（138544mm2面积x 55mm深度=7619920m3）。6个桶的总理论容量=45.71升80%填充率=36.571升规格：在任何给定时间接合的勺子宽度：55mm桶质量：*4.883kg*桶直径：450mm桶长度：344mm捕获的表土最小体积：（@50%填充率）=22.857升*由于Fusion 360 A碳纤维的限制材料是不可用的，所以在它的地方使用了一种镁合金（表面覆盖了碳纤维）。我设计的最终重量是通过使用铝侧壁、钛切削刃和镁合金坡道来实现的*
