浸入式入口喷嘴结构设计

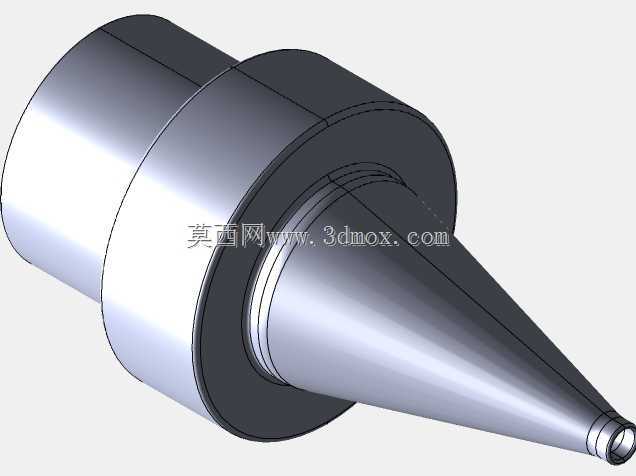

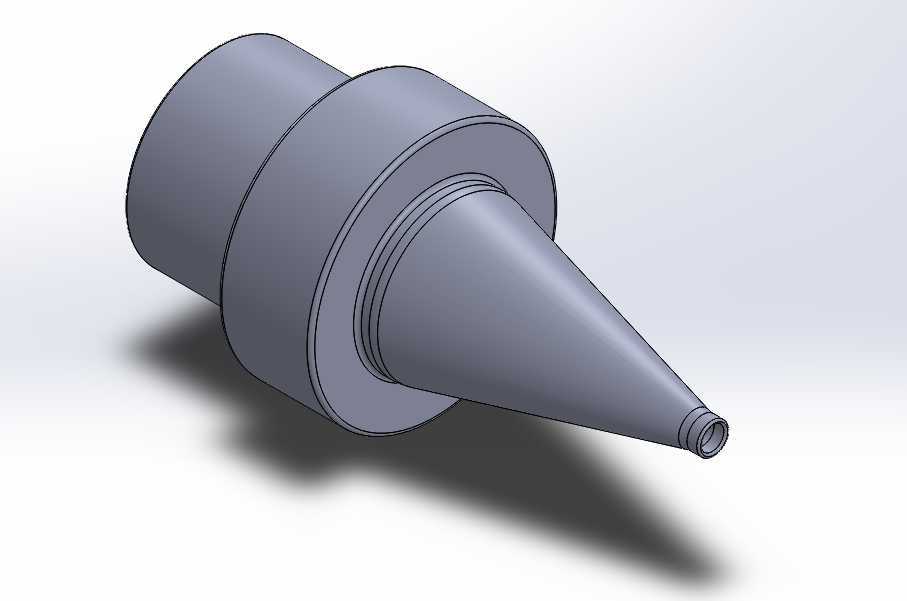

这类浸入式入口喷嘴多应用在流体输送系统的入口段，常见于化工反应釜进料、水处理药剂投加、冶金喷淋冷却、流体混合腔体的进料工位，安装时喷嘴的锥形段会浸入到目标腔体的流体液面以下，避免进料过程中流体飞溅、卷入过量空气，同时能让输入的介质顺着锥形流道逐步增速，以稳定的流态进入主腔体，减少进料对腔体内原有流场的扰动。从结构设计来看，整体采用三段式同轴布局，尾部为等直径圆柱段，是主要的安装配合段，加工时会根据对接管路的标准通径做公差匹配，外圆粗糙度控制在Ra1.6以内，保证和管路接头配合时的同轴度与密封性能，避免安装后出现偏斜导致流道错位；中间段为直径更大的限位凸台，凸台的两个端面分别作为安装定位的轴向基准，一侧抵接管路接头的端面，另一侧可加装密封垫片，凸台的外径比尾部圆柱段大15%-25%，既能够承受安装时的轴向压紧力，也能在长期受流体冲蚀的工况下避免结构变形；前端的锥形段是核心的功能区，锥角经过流场仿真优化，从凸台位置开始逐步收窄，流道内壁做光滑过渡处理，没有台阶或锐角，减少流体在流道内的压损，同时避免介质中的固体颗粒在流道内沉积堵塞，锥段最前端的出口做了小直径的等径直段，长度约为出口直径的1.2倍，用来稳定出口处的射流形态，避免射流出现发散、摆偏的问题。设计过程中需要重点考虑安装边界的匹配，尾部圆柱段的长度要满足管路接头的旋合深度要求，凸台的外径不能超过安装位置的周边避让空间，避免和相邻的管路、支架产生干涉，锥段的长度要根据浸入深度要求确定，保证安装后出口位置处于液面下的设计深度，不会因为液位波动露出液面。实际工况下，这类喷嘴长期接触流动介质，尤其是含有固体颗粒的流体时，锥段内壁会受到持续冲蚀，因此建模时壁厚做了均匀加厚处理，从尾部到出口的壁厚保持一致的强度余量，不会因为锥段收窄出现壁厚过薄的问题，同时所有外表面的转角都做了小圆角过渡，减少应力集中，提升部件的抗疲劳性能。流道设计上采用等加速收缩的曲线轮廓，相比直线锥面，能让流体在流道内的流速平稳提升，不会出现局部流速突变产生的涡流，既降低了流体流动时的噪音，也减少了涡流对喷嘴内壁的气蚀损伤，延长部件的使用寿命。安装时只需将尾部圆柱段插入对接管路，通过中间凸台定位，配合密封件压紧即可完成固定，不需要额外的复杂连接结构，拆装维护十分便捷，适合在需要定期更换易损喷射部件的工位使用。
