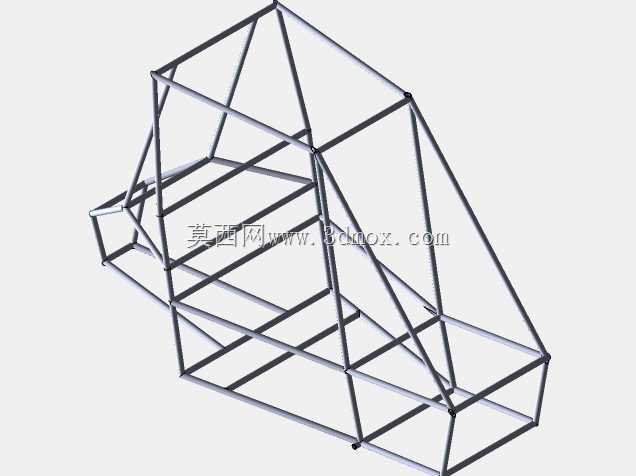

SAE巴哈赛车钢管桁架式车架结构设计

这套钢管桁架结构是面向SAE巴哈越野赛事开发的赛车承载基体，核心作用是为动力总成、悬架系统、转向机构、座椅及安全防护构件提供统一的安装基准，同时承受越野工况下的冲击载荷、扭转力矩与动态交变应力，是巴哈赛车整车性能的核心承载基础。从实际赛事应用场景来看，巴哈赛事的赛道包含乱石滩、陡坡、泥沼、飞跃跳台等复杂非铺装路面，车架需要在连续颠簸、单侧车轮抬升、落地冲击等极端工况下保持结构刚度，避免出现塑性变形影响悬架定位参数，同时还要兼顾整备质量控制，降低非簧载质量关联的行驶惯性，提升赛车在复杂地形的通过性与操控响应速度。设计过程中优先采用空间桁架拓扑结构，通过不同管径的薄壁钢管拼接形成闭合受力回路，主受力环、前舱环、侧边防撞结构的杆件走向完全贴合载荷传递路径，将车轮受到的地面冲击通过悬架硬点快速分散到整个桁架结构，避免局部应力集中导致的焊缝开裂或杆件失效。从安装边界来看，车架前部预留了发动机、CVT变速系统的安装空间，硬点位置匹配常规巴哈赛事通用动力单元的安装孔位，中部座舱区域的宽度符合赛事规则要求的驾驶员操作空间，两侧预留了安全带安装点、座椅固定位的焊接基准，后部悬架安装座的位置经过硬点校核，匹配双横臂独立悬架的摆臂运动行程，避免转向或悬架跳动时出现运动干涉。结构设计阶段重点控制了整车重心高度，通过将主承载杆件的布置位置向整车纵向中心平面、地面方向靠拢，降低侧翻阈值，提升越野行驶的侧向稳定性；杆件连接节点全部采用相贯线切割后满焊处理，保证节点处的连接强度，避免应力集中在焊缝边缘。针对赛事中常见的正面碰撞、侧面剐蹭、翻滚落地工况，前部设计了渐进式吸能的桁架结构，在碰撞时通过杆件的有序溃缩吸收冲击能量，减少传递到座舱区域的冲击力；侧面的防撞杆采用斜向支撑布局，提升侧向抗挤压能力；顶部的主防滚环形成闭合环形结构，配合斜向支撑保证翻滚时座舱的生存空间不被侵入。整个车架的杆件排布充分考虑了后期改装与维护的便利性，动力舱区域的杆件避开了常规保养的操作空间，不需要切割车架即可完成发动机、传动系统的日常检修与零部件更换，座舱底部的桁架预留了电瓶、线束、制动管路的固定点位，方便整车装配时的走线与部件固定。
