火箭升空入口配套托槽结构件

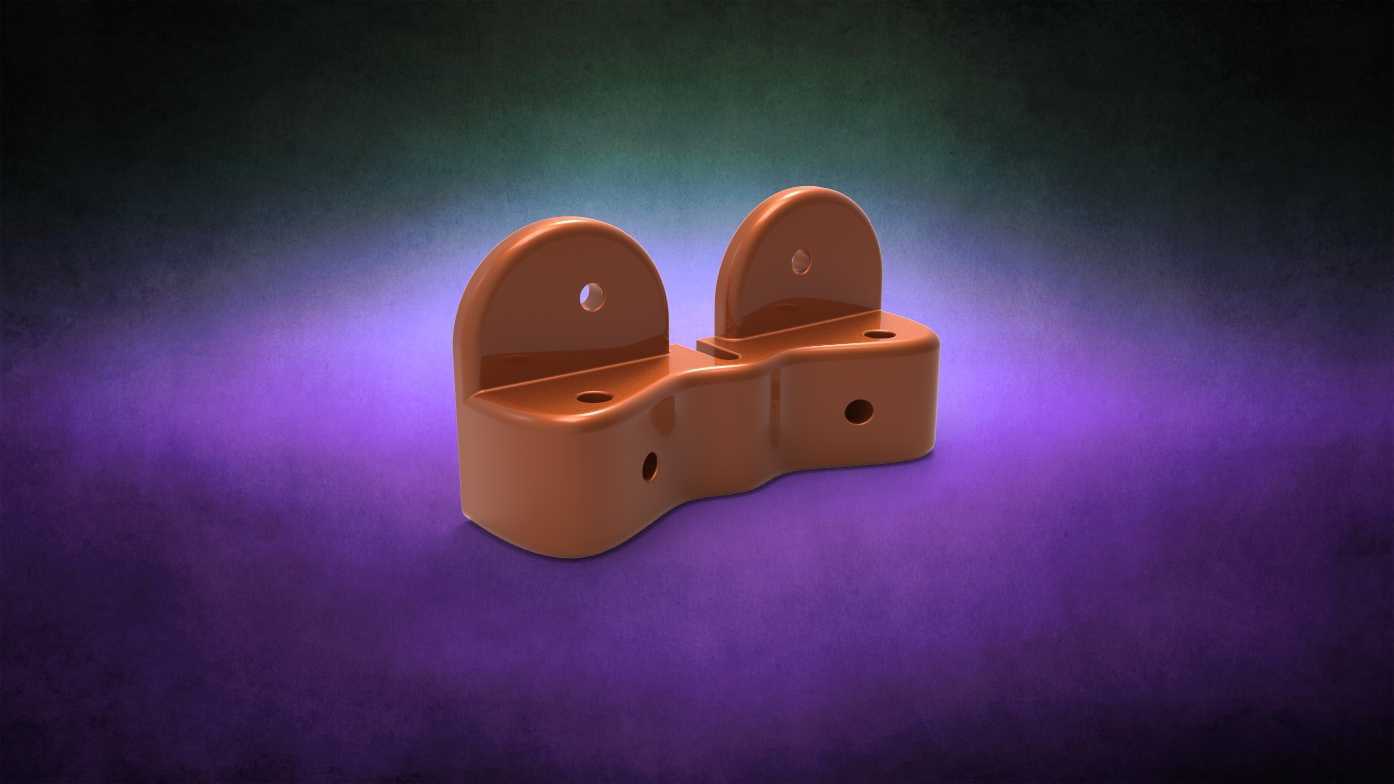

该托槽作为火箭升空入口系统的配套支撑结构件，主要应用于航天发射场地面保障设备与箭体对接段的辅助定位场景，承担升空入口处管线、导向组件的承托与限位功能，在发射准备阶段为箭体外部配套的检测管路、导向滑条提供稳定的安装基准，避免发射前气流扰动、设备振动导致配套组件移位，影响发射流程的对接精度。从结构设计来看，整体采用一体化铸造成型后做精加工处理，主体为对称式双立耳加连体底座结构，两个立耳上分别开设同轴定位孔，用于穿装销轴实现与上部导向组件的铰接连接，立耳根部做圆弧过渡处理，可有效降低发射过程中高频振动带来的应力集中问题，避免长期交变载荷下出现结构开裂。连体底座上分布多个沉头安装孔，分别对应不同方向的固定点位，可通过螺栓将整个托槽锁紧在发射台架的安装基准面上，底座侧面开设的横向通孔用于穿装锁紧销，实现托槽与台架的二次防松固定，应对发射瞬间的强冲击载荷。设计过程中优先考虑安装边界的适配性，整体宽度控制在适配升空入口侧方安装槽的尺寸范围内，立耳高度匹配上部铰接组件的摆动行程，不会出现组件摆动时的结构干涉，底座底面做平面度精加工处理，安装后可保证与台架基准面完全贴合，避免出现安装间隙导致的定位偏差。两个立耳的定位孔同轴度公差控制在0.02mm以内，保证上部铰接组件转动时无卡滞，底座上的安装孔位置度公差严格匹配台架上的预装螺纹孔位，现场安装时无需二次扩孔即可快速对位，缩短发射前的设备调试周期。结构的壁厚设计经过载荷校核，在满足冲击载荷承载要求的前提下尽可能做轻量化处理，降低整体自重，减少台架的额外负载，所有外露棱边均做倒钝处理，避免安装调试过程中划伤操作人员或配套管线。
