ULA航天发射配套支撑连接支架结构

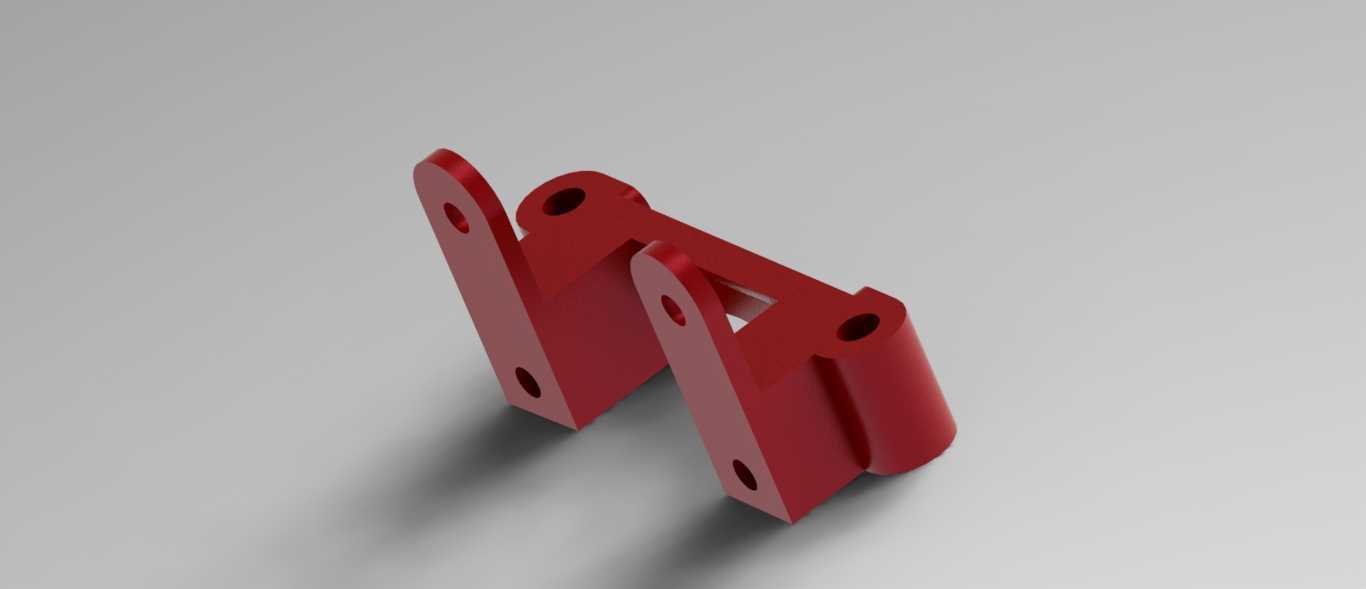

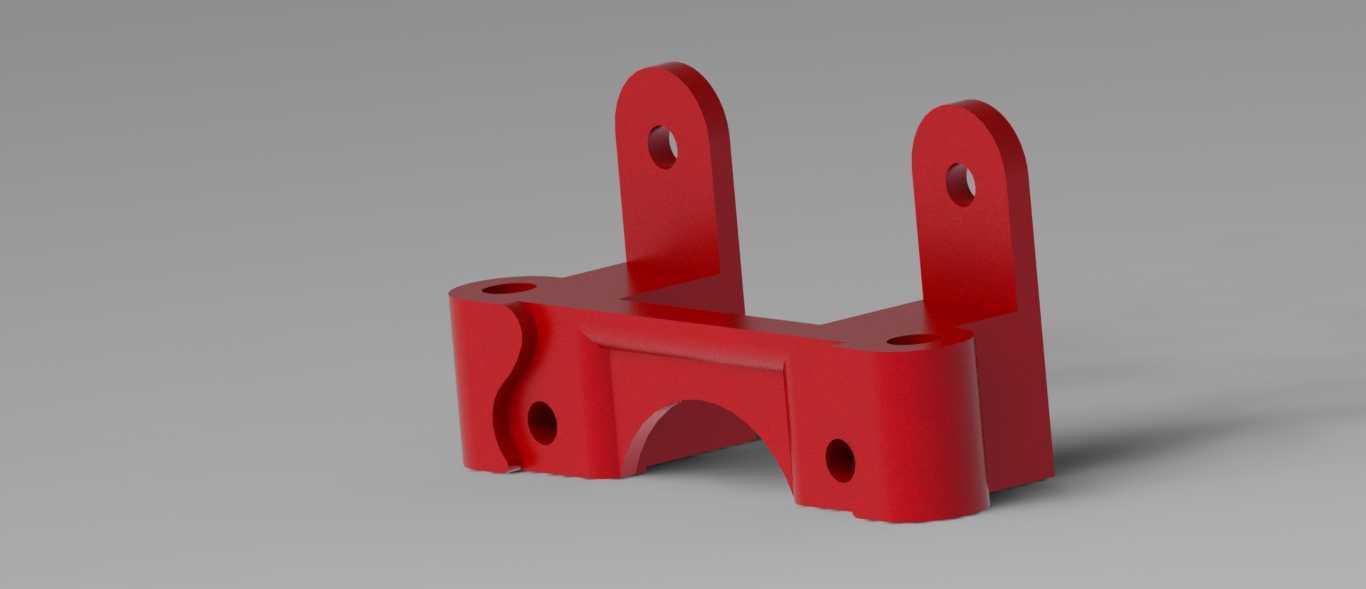

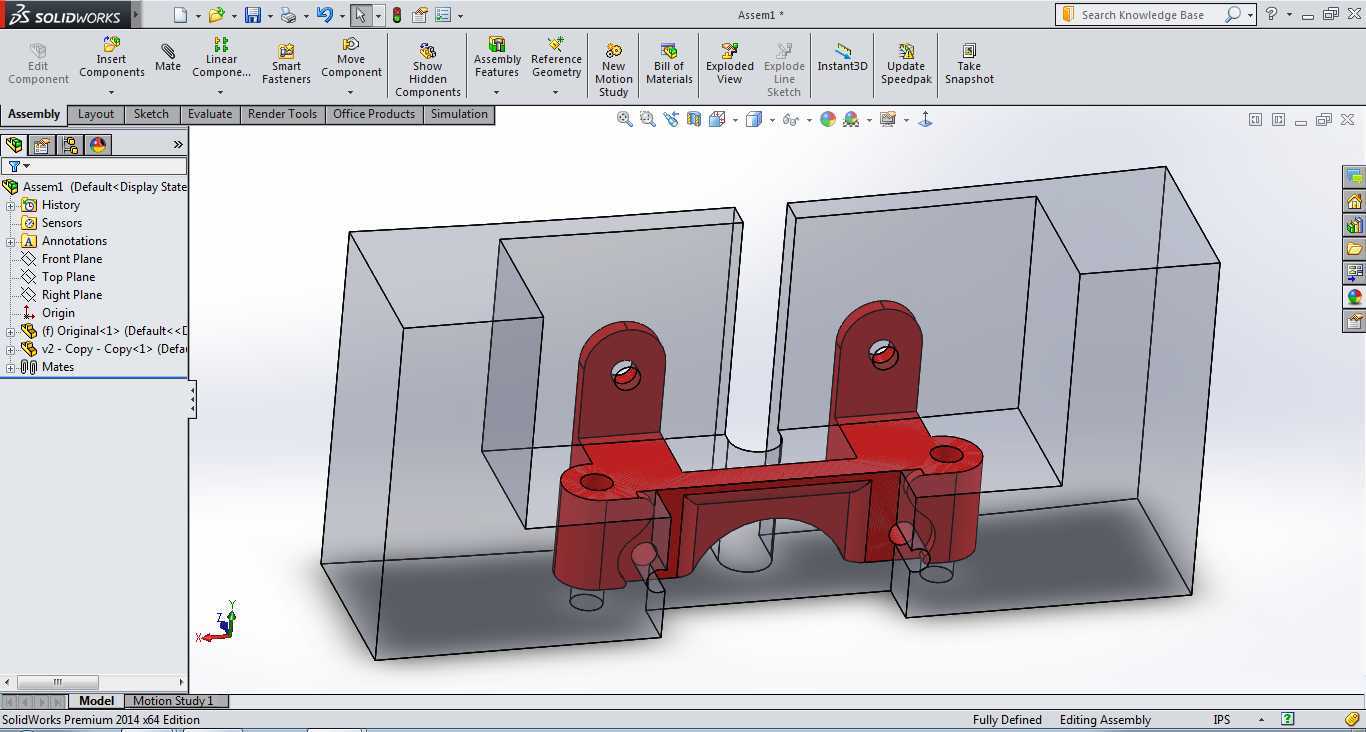

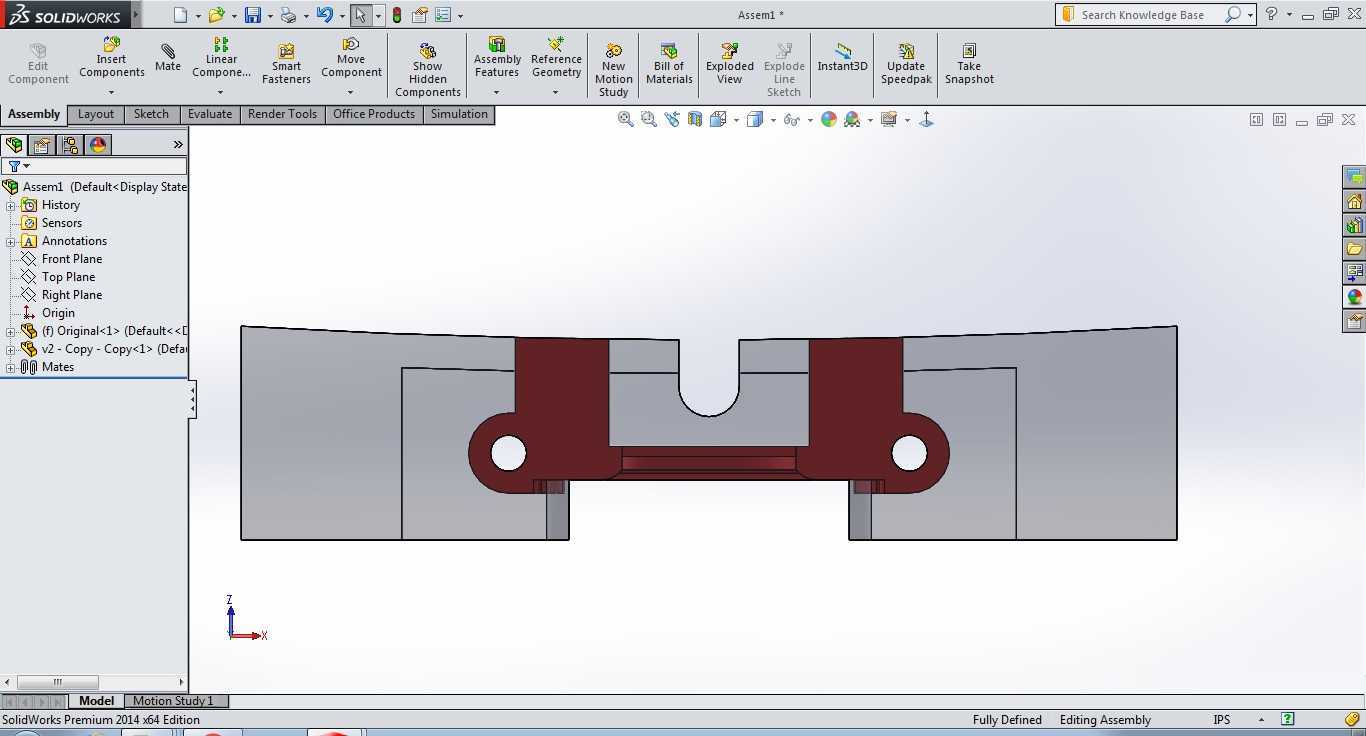

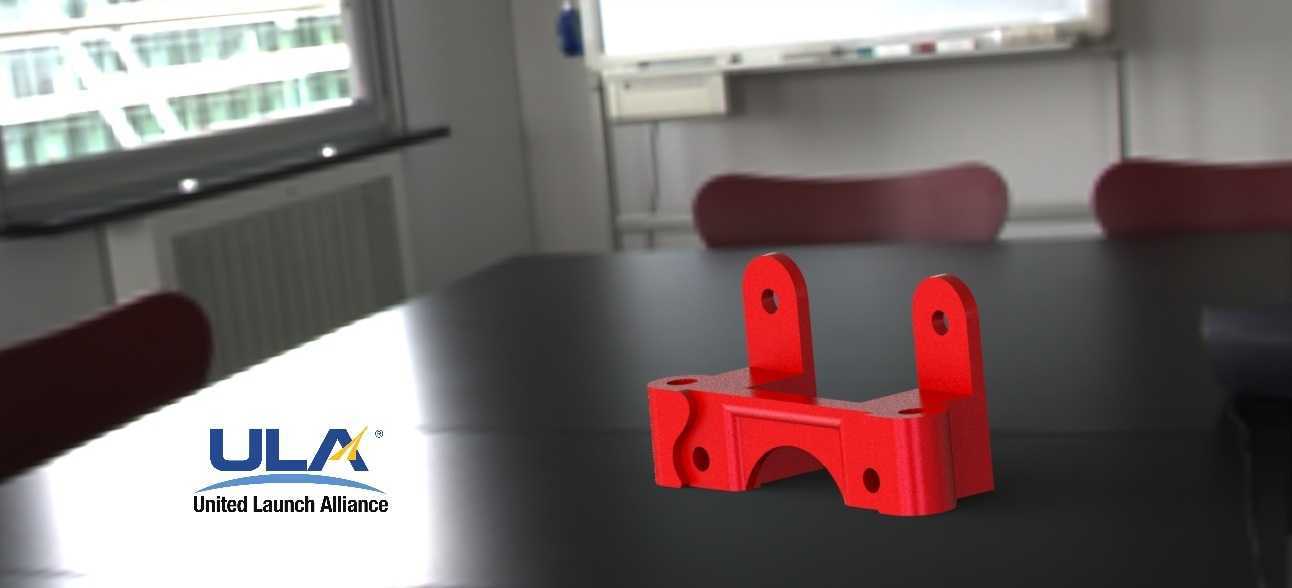

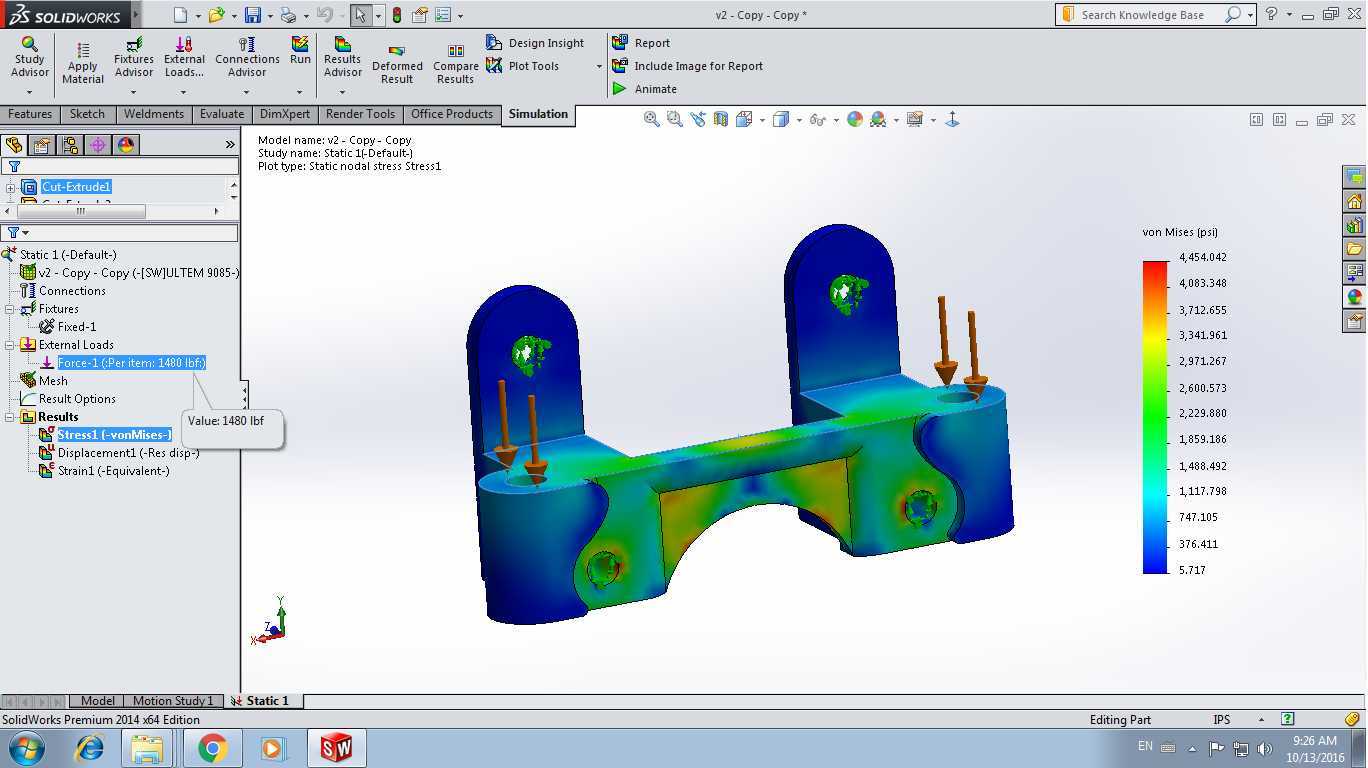

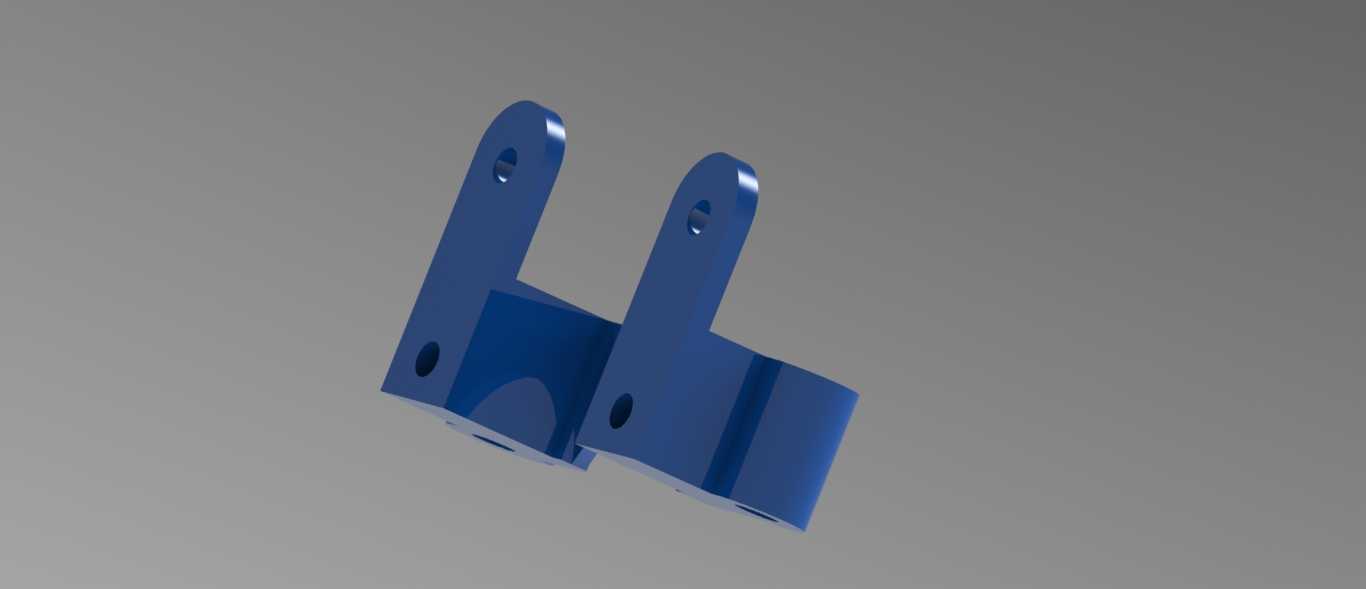

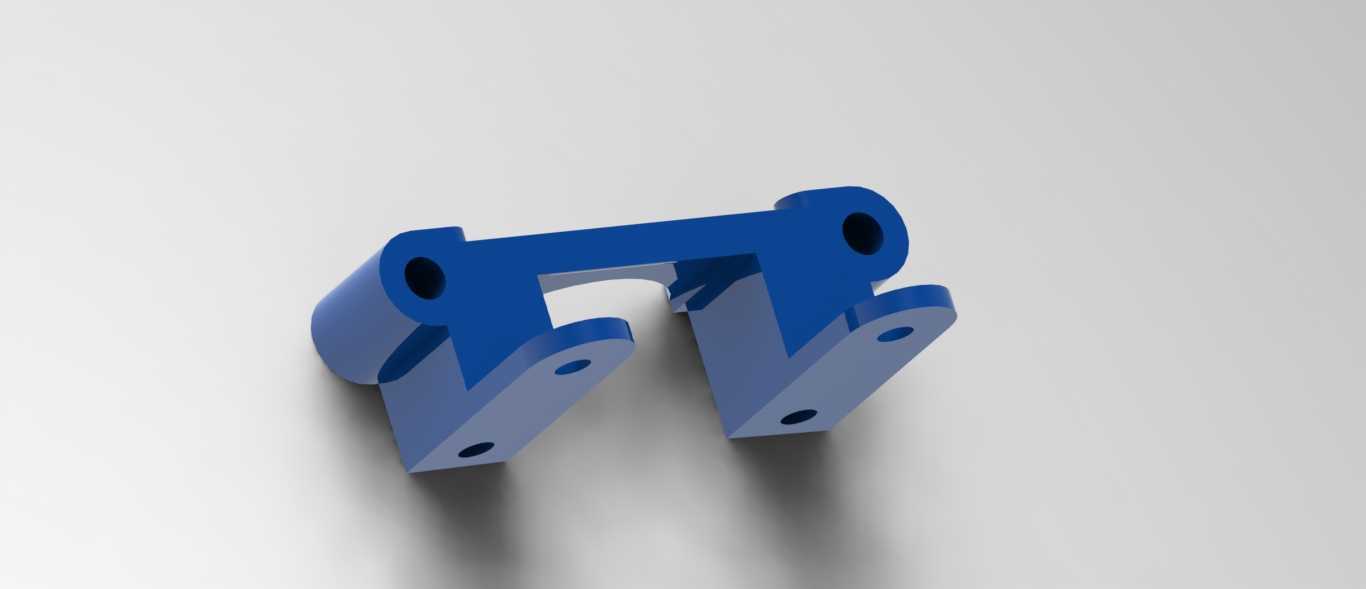

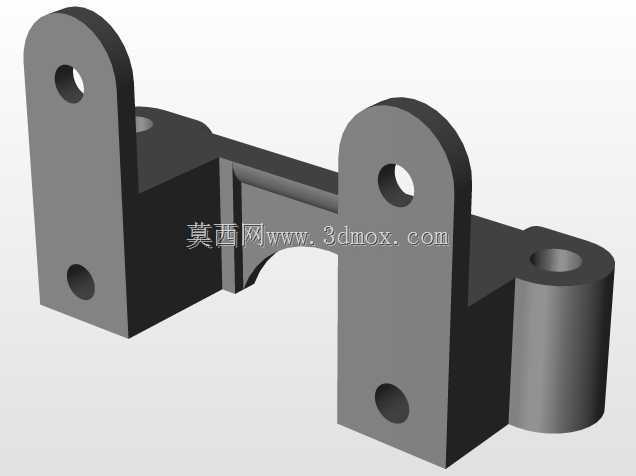

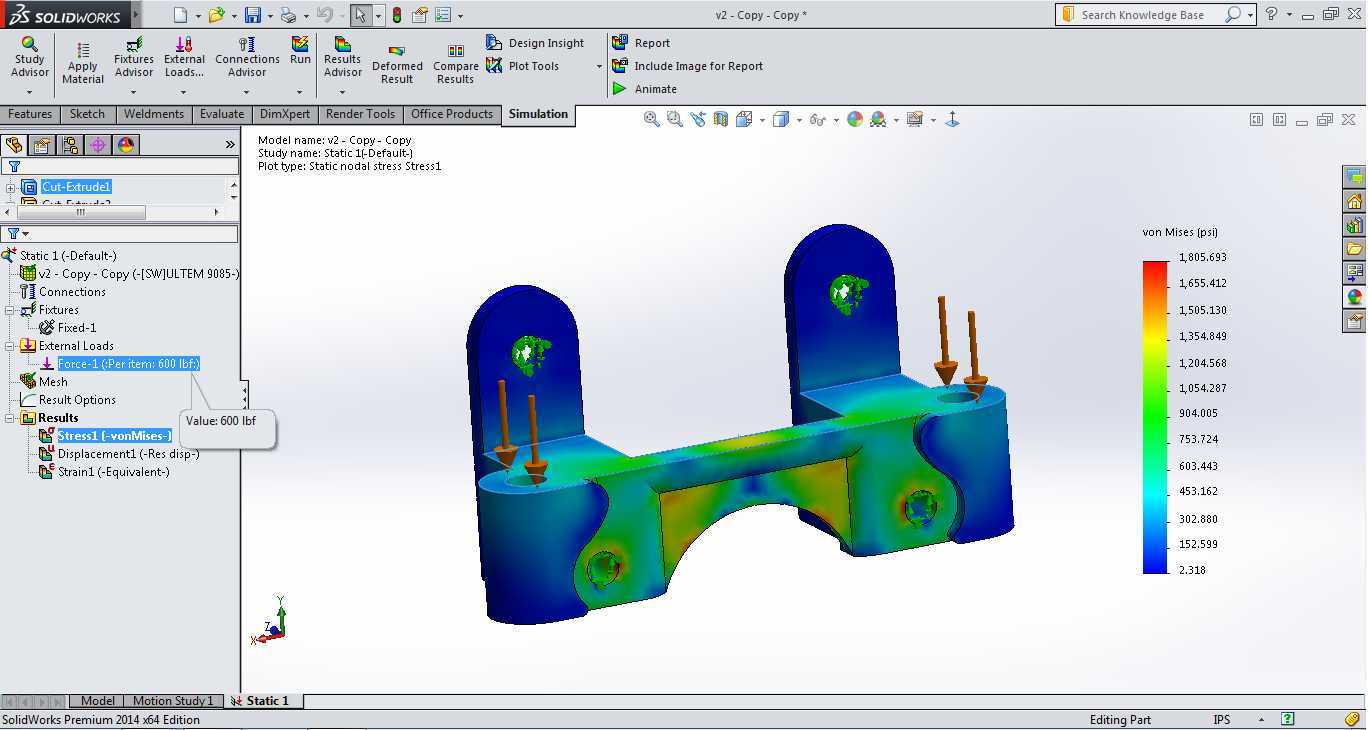

这款支撑连接结构主要应用于航天发射系统的管路与机载设备固定场景，在发射准备及升空过程中，需要承载对应组件的静态载荷与动态振动冲击，避免管路或附属设备在过载工况下出现位移、松脱问题。从结构设计来看，整体采用对称式双立耳布局，两个带通孔的立式支耳用于穿装锁紧销轴，实现与上部被支撑部件的铰接式连接，这种铰接设计可以抵消部分发射过程中的轴向窜动与角度偏移，避免硬连接带来的应力集中问题。底座部分采用一体化成型的框式结构，中部预留的半圆避让槽是为了适配对应直径的圆形管路或柱形构件，让支架可以直接卡合在构件外侧，减少额外的定位工装需求，底座四周分布的安装孔用于将整个支架固定在发射架或箭体的安装基面上，孔位周边做了局部加厚处理，避免锁紧螺栓时出现基体压溃变形。设计过程中重点考量了安装边界的适配性，立耳的间距、安装孔的中心距都严格匹配对应配套组件的接口尺寸，不需要现场二次打孔修配，整体外形没有多余的外凸结构，避免和周边相邻的管路、线缆产生运动干涉。在受力传导路径上，上部支耳承受的载荷会通过两侧的加强筋均匀传导到底座的整个安装面，不会出现局部应力过大的问题，所有转角位置都做了圆弧过渡处理，减少应力集中系数，即使在高频振动工况下也不容易出现疲劳裂纹。实际使用时，这款支架不需要复杂的安装工序，先将底座卡合在对应构件的预设位置，穿装底座固定螺栓完成基面固定，再将上部部件的连接端对准两个立耳的中间位置，穿入锁紧销轴并加装防松卡簧即可完成装配，后期维护拆卸也十分便捷，不需要拆解周边的其他附属组件。针对航天场景的轻量化需求，结构上在非受力区域做了合理的材料去除，在保证整体结构强度的前提下尽可能降低自身重量，不会给箭体带来额外的载荷负担，所有安装孔的位置精度都控制在合理公差范围内，保证装配后被支撑部件的位置度符合系统整体的安装要求，不会因为支架的加工误差导致后续组件装配出现错位问题。
