卡通风格涵道式单人轻型直升机造型设计

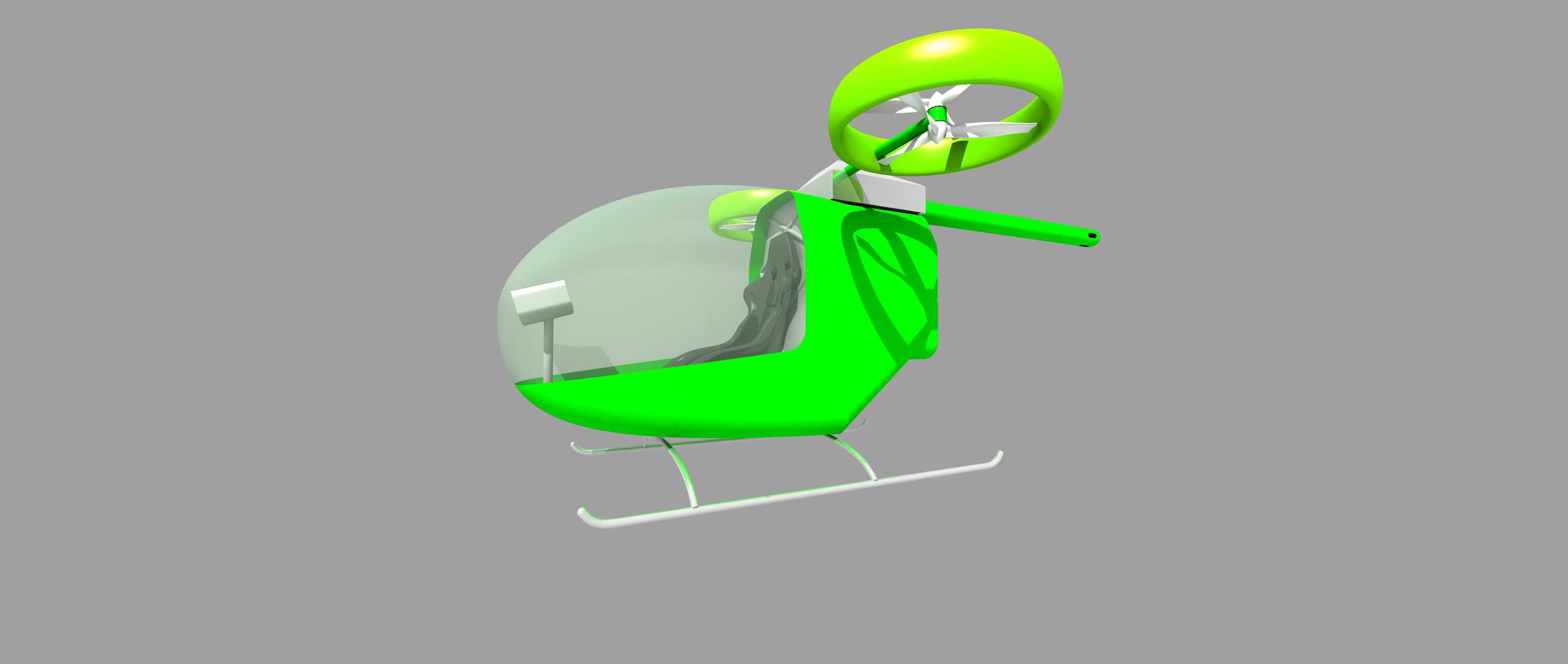

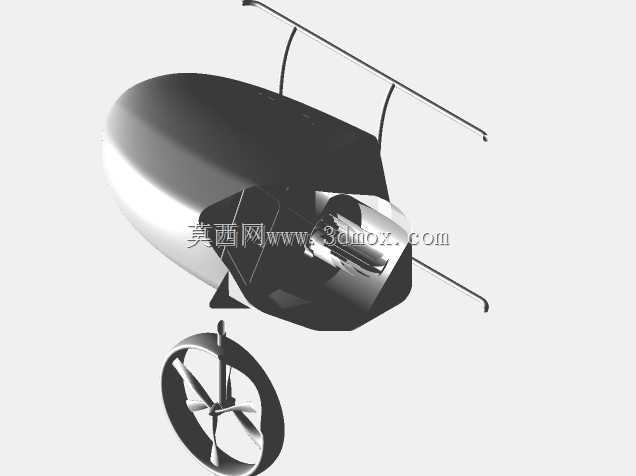

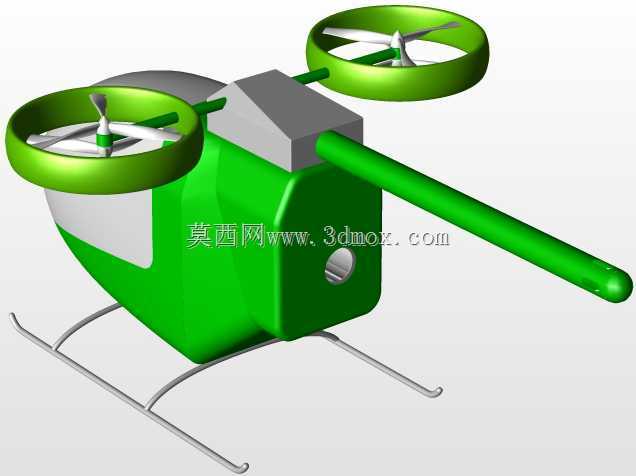

这款卡通化涵道直升机的造型设计，最初是面向儿童科教玩具、航空主题文创周边的开发需求搭建的，在做结构前期就把落地场景的约束放在了首位——如果作为桌面摆件，整机外轮廓要控制在120mm级的尺寸区间，旋翼涵道的最外侧直径不超过45mm，滑橇式起落架的横向跨度留足60mm，保证放置在平面上时的重心稳定，不会因为涵道顶部的重量出现侧翻；如果后续要衍生为小比例遥控玩具，机身中部的透明座舱罩预留了18mm×25mm的内部空腔，刚好可以塞下微型接收板与3.7V纽扣电池的安装位，不需要额外破坏外观曲面做结构补强。设计上没有照搬常规直升机的尾桨布局，把反扭矩抵消结构整合到了顶部主旋翼的涵道侧壁，靠涵道内的导流片调整滑流方向实现航向控制，省去了尾梁、尾传动机构的外露结构，既让整体造型更圆润Q弹，也避免了小尺寸玩具上外露细长结构容易断裂的问题，涵道环的壁厚在建模时统一留了1.2mm的均匀厚度，不管是做注塑件还是3D打印件，都不会出现壁厚不均导致的缩痕、打印翘边问题。机身主体的曲面做了大圆角过渡处理，没有尖锐的棱角，座舱罩采用半透明的弧面结构，和机身绿色主体的贴合面做了0.1mm的止口设计，装配时可以直接卡合固定，不需要额外加胶水或者螺丝固定。前部的突出杆状结构没有做功能化的生硬设计，而是顺着机头的曲面自然延伸，既可以作为视觉上的重心平衡元素，后续如果要加装微型摄像头或者LED灯组，也能利用这个内部空腔走布线。滑橇起落架采用两根平行的弧形弯杆结构，和机身底部的连接点做了局部加厚，连接处的圆角半径设为2mm，能承受日常拿放、轻微跌落的冲击载荷，不会出现连接根处的应力断裂。在做曲面建模的时候，特意把所有分模线的位置放在了曲面的视觉暗区，也就是机身侧面的中线位置，后续开模的时候不会在外观正面留下明显的合模线痕迹，减少后期表面处理的工作量。涵道内部的旋翼采用三叶式布局，旋翼的翼型做了简化处理，没有用复杂的翼型曲线，而是用大厚度的对称翼型，既保证小尺寸下的结构强度，转动时的空气效率也能满足微型玩具的升力需求，不会因为翼型过薄在高速转动时出现形变。整个造型的比例刻意做了夸张处理，放大了座舱和顶部涵道的视觉占比，缩小了尾段的长度，让整体观感更偏向卡通萌系风格，适配低龄用户的审美偏好，同时所有结构的安装边界都做了提前预留，不管是做静态展示模型，还是改装成动态小玩具，都不需要对主体曲面做大幅度修改，能直接在现有模型基础上拆分零件、添加功能结构。
