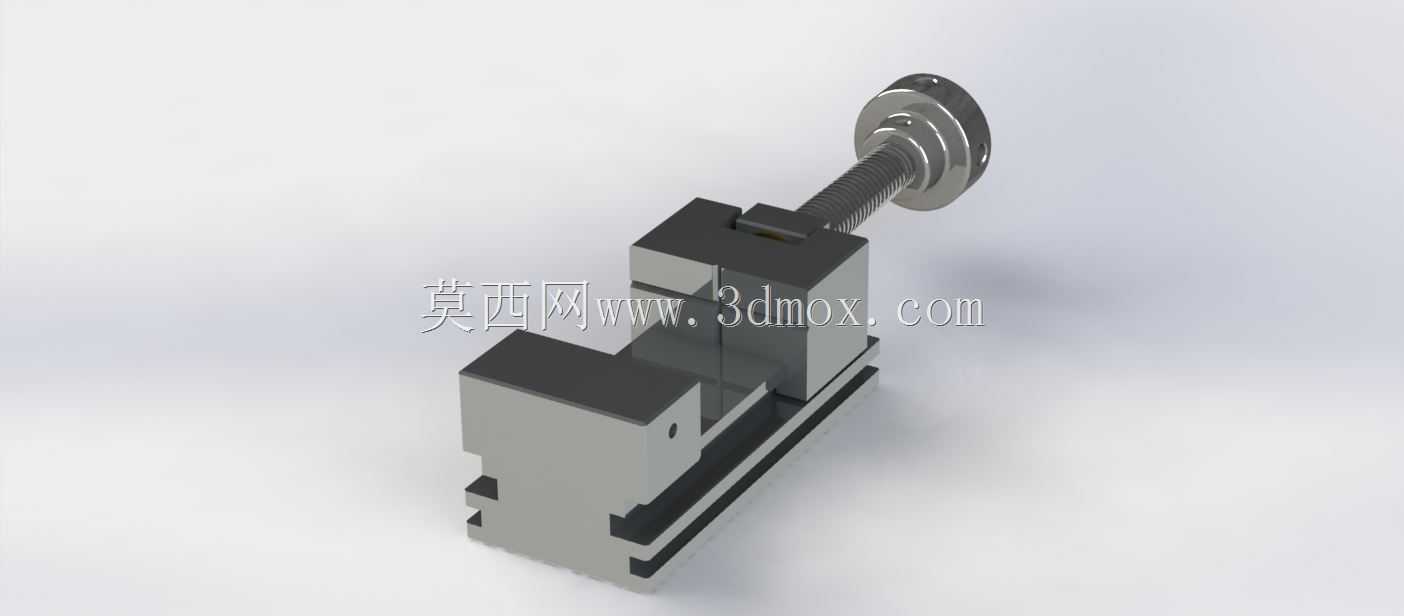

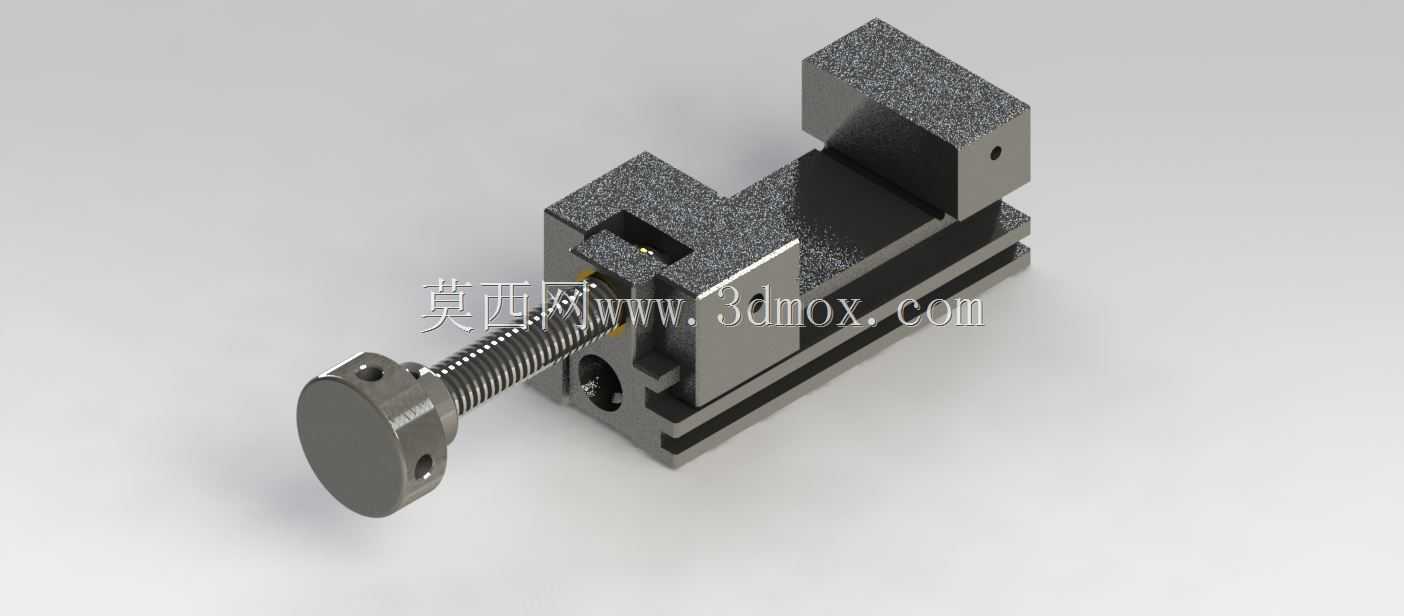

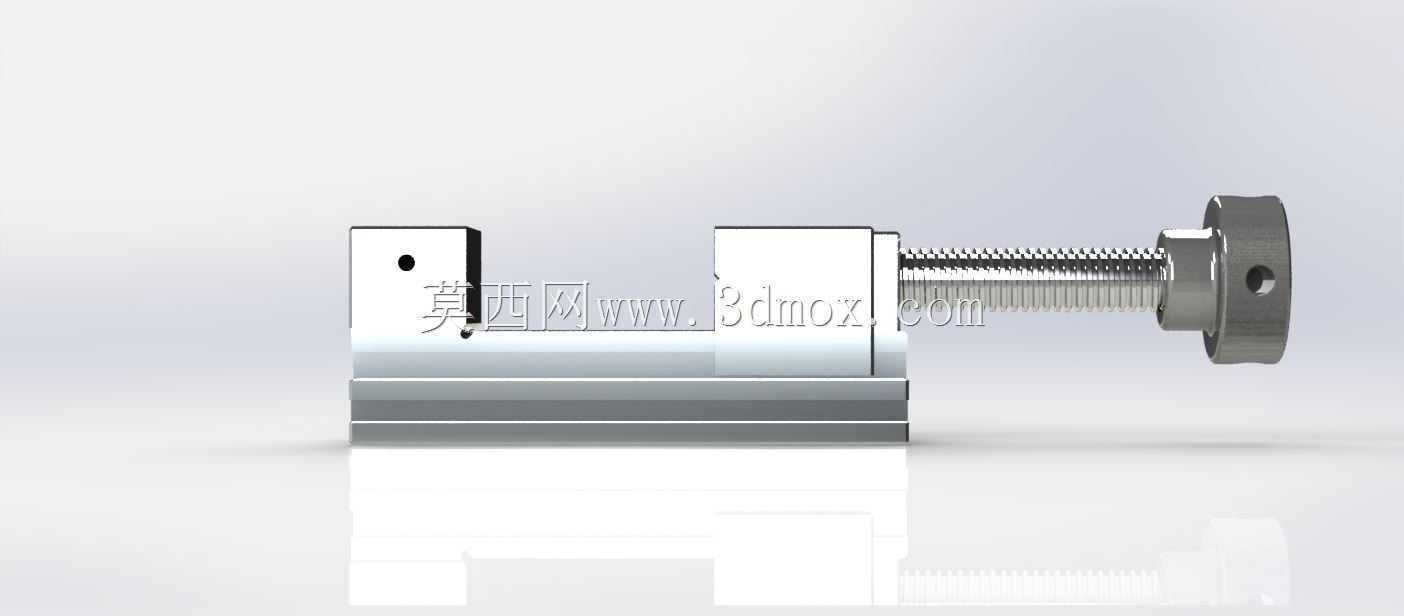

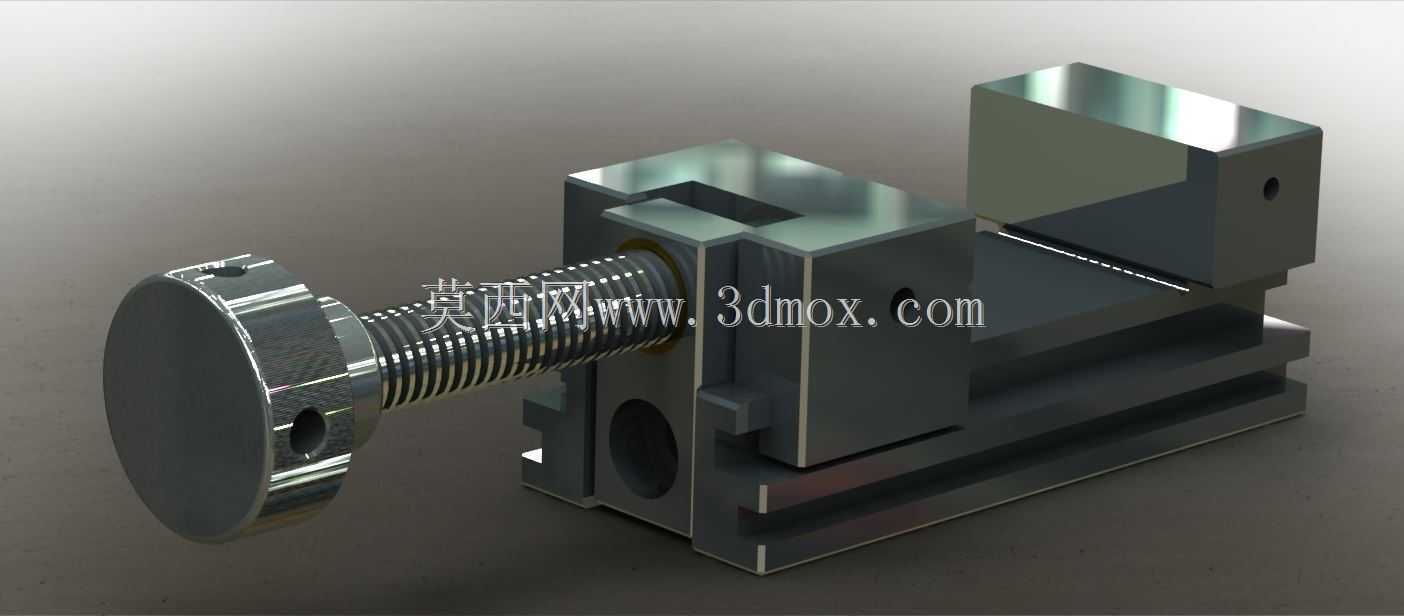

精密螺杆式机加工工装台虎钳结构

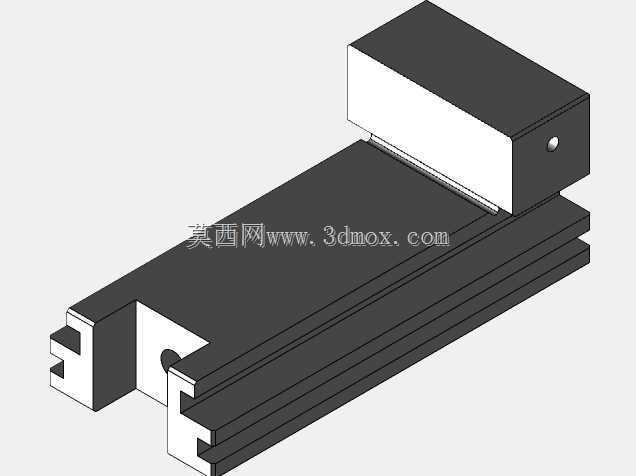

　　这款螺杆驱动的夹持工装，核心应用场景覆盖普通铣床、小型磨床、台式钻床的工件装夹环节，也可适配钳工台的手工修配、零件划线、小型组件装配工位，是机加工车间、模具维修工位、职业院校实训场地的基础夹持单元。从实际使用逻辑出发，该虎钳的固定钳身与活动钳身采用分体式滑轨配合结构，滑轨截面为矩形导向形式，相比燕尾槽导向，矩形导轨的接触面积更大，承载侧向切削力的能力更强，在承受铣削加工的断续冲击载荷时，不会出现钳身偏移、夹持松动的问题，日常维护时只需定期清理导轨面的切屑、涂抹润滑脂即可，无需频繁调整导向间隙。

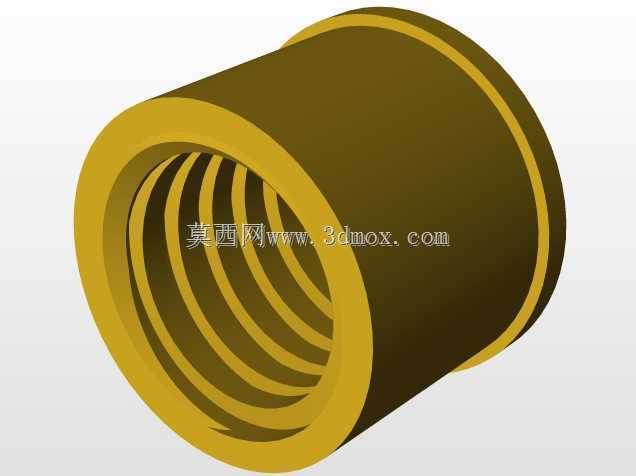

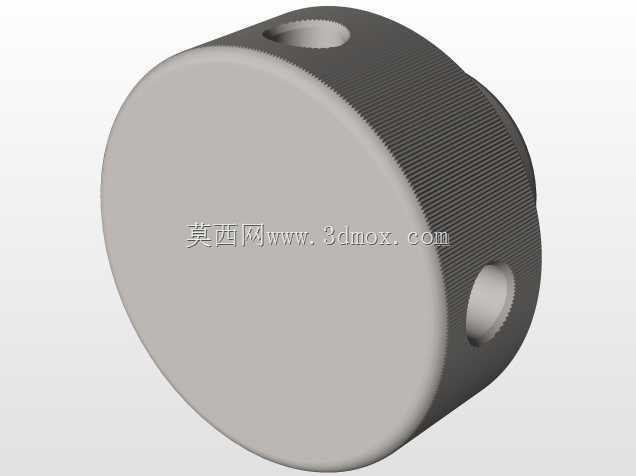

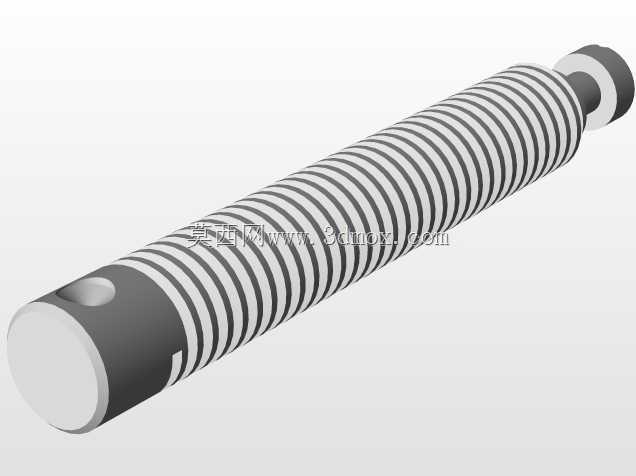

　　夹持驱动采用梯形螺纹螺杆结构，螺杆端部设计有带防滑滚花的转动手轮，手轮上预留的通孔可插入加力杆，在装夹硬度较高、切削载荷较大的工件时，可通过加力杆放大输入扭矩，保证夹持力足够克服切削过程的工件位移；梯形螺纹的自锁特性可以保证在加工过程中，即使受到振动冲击，活动钳身也不会出现回退松脱的情况，无需额外增加锁止机构。钳口部位设计有可更换的硬质钳口板，钳口板表面加工有交叉网状防滑齿，能够在夹持毛坯件、热轧钢材表面时提供足够的摩擦力，避免工件打滑；当需要夹持精加工完成的光滑表面工件时，可更换为铜质或者铝质的软钳口，防止夹伤工件已加工表面，钳口板通过内六角螺钉固定在钳身上，更换过程无需拆解虎钳主体，单人即可在两分钟内完成更换操作。

　　从安装边界来看，该虎钳的底座为整体式平直结构，底部预留了两个贯通的T型螺栓安装槽，可适配机床工作台上标准宽度的T型槽，安装时只需将T型螺栓穿入槽内，配合压板螺母即可完成固定，安装槽的长度方向预留了足够的调整余量，可根据加工工位的需求调整虎钳在工作台面上的安装位置，也可配合回转底座实现360度角度调整，适配不同角度的斜孔、斜面加工需求。整体结构的外形尺寸适配中小型机床的工作台行程，钳身最大开口量可覆盖常规小型零件的装夹需求，钳身高度经过优化，装夹工件后工件的加工面高度刚好匹配普通立式铣床的主轴行程范围，无需额外增加垫高块，减少装夹辅助时间。

　　设计过程中重点考虑了切屑防护问题，活动钳身与固定钳身的导轨配合面上方设计有挡屑唇边，能够阻挡铣削、钻削过程中产生的金属切屑掉入导轨配合间隙，避免切屑刮伤导轨面、导致钳身移动卡滞；螺杆部位的外露螺纹段设计有可伸缩的防护套，能够阻挡切削液、切屑进入螺纹配合面，减少螺纹的磨损，延长工装的使用寿命。钳身主体采用高强度铸铁材质，经过时效处理消除内应力，长期使用不会出现钳身变形、夹持精度下降的问题，固定钳身的侧面设计有基准定位面，安装时可通过百分表打表校正该基准面与机床X轴的平行度，保证装夹后的工件定位精度满足精加工要求。在实际装配场景中，该虎钳也可用于小型机械组件的压装、销钉装配等作业，稳定的夹持力可以保证装配过程中组件不会移位，相比通用的手持夹持工具，装夹稳定性提升明显，能够有效降低装配过程的零件磕碰损伤概率。针对不同的加工场景，该虎钳的夹持力可通过手轮的转动扭矩灵活调整，装夹薄壁类零件时可减小夹持力，避免零件装夹变形，装夹重型切削零件时可通过加力杆增大夹持力，保证加工过程的稳定性，整体结构没有冗余的复杂零件，故障点少，日常使用的维护成本极低，适合生产现场的高频次使用场景。
