下压式快速夹持工装结构设计

　　这套下压式夹持结构的设计初衷，是解决中小型机加工工位里，薄型工件、条状型材在侧向受力时容易翘起移位的痛点。常规平口钳的夹持力沿水平方向输出，当工件加工位置靠近悬空端，或是工件本身厚度较薄、刚性不足时，铣削、钻孔带来的轴向进给力很容易让工件一端抬升，直接造成加工尺寸超差，甚至工件飞出引发安全隐患。这类下压夹持机构把主要夹紧力改为垂直向下，直接将工件压向工装基准面，从受力根源上抵消加工过程的向上分力，在小型铣床、钻床的工序装夹里适配性极强。

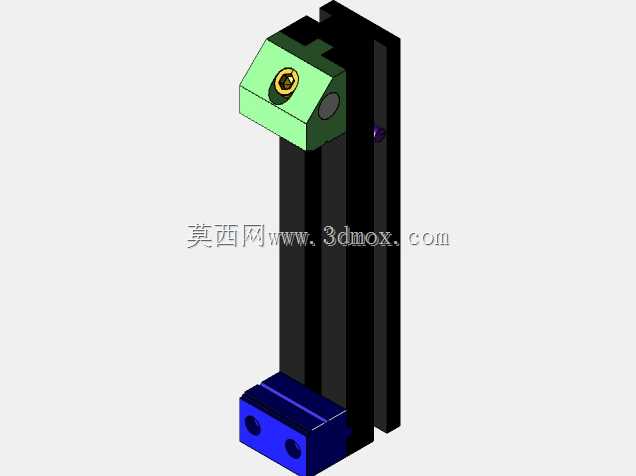

　　从整体结构拆分来看，整套装置分为三个核心功能段：底部的安装基座、中部的立式支撑导向段、顶部的下压执行头部。底部基座采用加宽的块状结构，两个沉头安装孔沿长度方向对称布置，既可以直接穿过螺栓固定在机床T型槽工作台上，也能配合定位键嵌入标准槽口实现快速换位，基座的上平面经过精加工处理，作为整个工装的安装基准，平面度公差控制在0.02mm以内，避免安装后整体出现倾斜。中部的立式支撑臂采用长条形截面设计，相比薄壁杆件拥有更强的抗扭、抗弯截面模量，在夹紧力输出时不会出现侧向晃动，支撑臂的后侧预留了调节槽结构，能够根据不同厚度工件的装夹需求，调整顶部执行头部的整体高度，扩大可夹持工件的厚度范围。

　　顶部的下压执行头部是整套结构的功能核心，头部壳体采用斜切面造型，内部容纳驱动压块的传动构件，前端的圆形压头采用可更换设计，针对不同材质的工件，可以更换铜质、尼龙或者硬质合金压头：加工软质铝件、塑料件时换用软质压头避免夹伤工件表面，加工钢件时换用淬火硬质压头保证长期使用不出现压陷变形。压头的伸缩方向垂直向下，夹紧行程预留了足够的冗余量，不需要频繁调整支撑臂高度就能适配同批次内厚度小幅波动的工件。头部侧面的圆形开孔是驱动构件的连接位，既可以搭配手动快拆手柄实现手动夹紧，也能外接气动、液压驱动元件，改造为自动化线体里的自动夹紧工位，适配手动加工和自动量产两种不同的生产场景。

　　在实际工位布局中，这套夹持结构通常成对布置在工件的两侧，或是配合固定挡块使用：工件先靠紧侧向定位挡块完成X、Y方向的定位，两侧下压机构同时动作将工件压紧在工作台面上，整个装夹过程不需要反复找正钳口，操作步骤比通用平口钳更简洁。针对长条形工件的加工场景，还可以沿工件长度方向布置多组同样的下压夹持单元，避免长工件因自身重力出现中部下垂，保证全长范围内的加工精度。支撑臂的窄型截面设计也尽可能缩小了机构自身的占用空间，加工刀具在工件周边移动时，不容易和工装发生干涉，相比体积庞大的通用虎钳，能给刀具留出更充足的走刀空间，尤其适合工件周边多面加工的工序，不需要多次拆卸重装工件就能完成多个位置的加工。

　　设计过程中对受力路径做了针对性优化，夹紧力从压头输出后，依次经过头部壳体、立式支撑臂直接传导到底部安装基座，最终分散到工作台面上，整个传力路径没有多余的薄弱转接环节，长期满负载使用也不会出现构件变形。所有活动配合面都预留了合理的间隙公差，既保证活动构件动作顺滑无卡滞，又不会出现过大的旷量影响夹紧精度。基座和支撑臂的连接位置采用嵌入式定位结构，相比单纯的螺栓连接拥有更高的连接刚性，能承受加工过程中的持续振动，不会因为长期振动出现连接松动。
