室内转角折返式楼梯结构造型设计

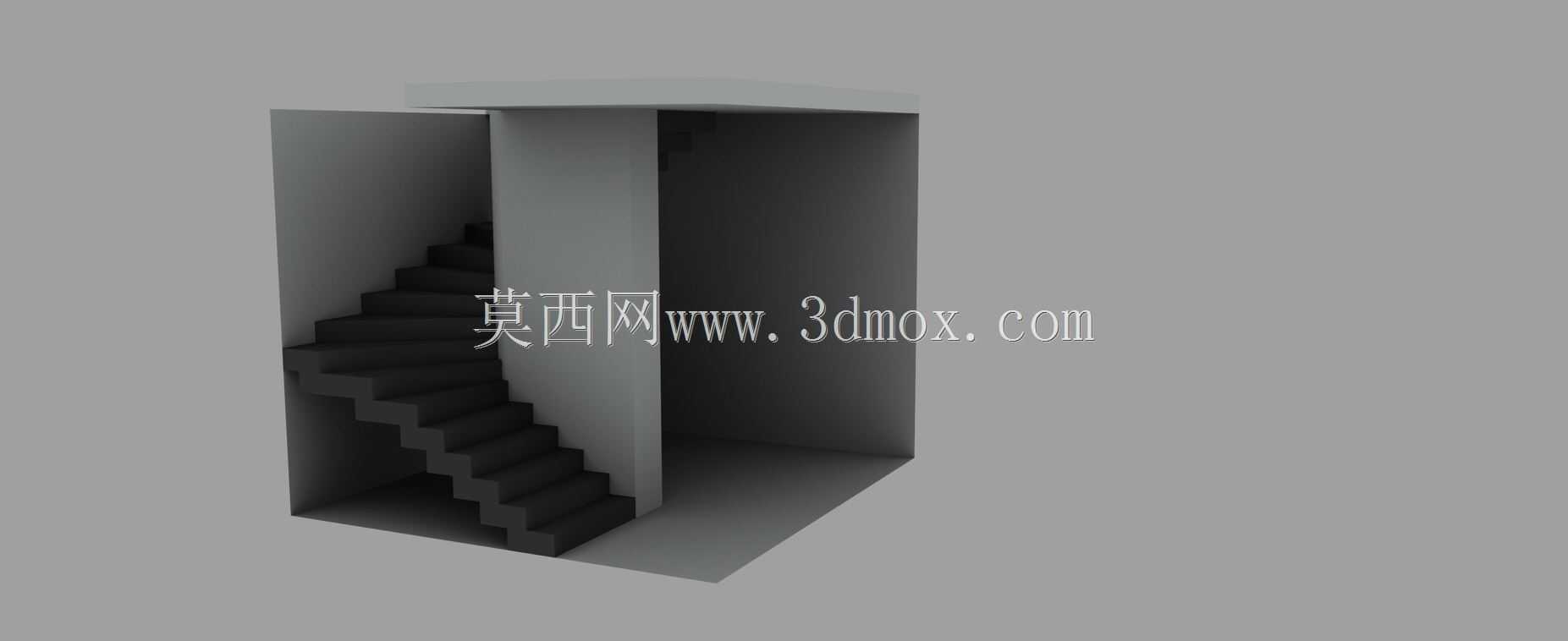

　　该模型呈现的是封闭井道内的折返式楼梯，核心用途是在有限竖向空间内完成楼层间的人员通行连接。从实际工程落地角度看，这类结构常见于住宅夹层、小型办公空间、设备机房及工业附属用房，其布置直接决定通行效率、空间利用率与结构边界条件。

　　模型采用双跑折返形式，中间设置休息平台，梯段沿井道两侧墙体上升，通过平台完成180度方向转换。这种布置的关键价值在于压缩楼梯水平投影长度：若采用单跑直梯连接相同层高，梯段长度会显著增加，而折返布置可将水平占用范围控制在近似方形的井道内，更适合开间与进深均受限的室内场景。设计时需先明确层高、步数与步高步宽的匹配关系，踏步高度通常控制在人体工程学舒适区间，踏步宽度需保证脚掌完整落点，休息平台深度不应小于梯段宽度，以满足搬运物件和中途停留缓冲需求。

　　从结构表达上看，模型包含踏步段、侧边围护墙体、中间隔墙及顶部楼板边界。踏步采用实体块状表达，清晰展示每一级踢面与踏面的空间关系；两侧墙体与中间隔墙既作为围护构件，也可在实际工程中承担梯段支承作用。若进入施工图深化阶段，需进一步区分板式梯段与梁式梯段：板式梯段结构厚度随跨度增大而增加，适合小跨度民用场景；梁式梯段则在梯段两侧设置斜梁承载踏步荷载，更适合跨度较大或荷载要求较高的公共空间。模型中的墙体边界可直接作为结构支承条件，用于判断梯段端部是简支于墙体、平台梁还是与圈梁整体浇筑。

　　外形尺寸与安装边界是该类模型用于空间校核的重点。井道净宽需同时满足梯段宽度与墙体厚度要求，梯段净宽应根据使用人数和防火规范确定，单人通行、双人对行及公共建筑的取值差异明显。中间隔墙的位置决定两跑梯段之间的净距，需避免上下行人员在平台处发生碰撞，同时为扶手安装预留空间。顶部与底部楼板开洞边界必须与梯段起止步对齐，洞口边缘需设置边梁或补强钢筋，防止楼板刚度削弱。模型中展示的封闭空间关系，可直接用于检查碰头高度：梯段上方及平台转向处的竖向净空必须满足通行要求，否则容易出现行人弯腰或碰头的问题，这也是楼梯方案建模中最常见的校核项。

　　设计思路上，该模型没有引入多余装饰构件，而是把重点放在空间几何关系与通行路径上。每一级踏步沿斜向均匀排列，踢面竖直、踏面水平，保证三维模型中可直接提取坡度线与步数。休息平台作为两跑之间的转换节点，不仅改变行进方向，也降低连续登行的疲劳感；在实际工程中，平台下方还可结合管线、储物或设备安装空间，但需保证结构梁底与平台面的净高满足使用要求。扶手与栏杆虽未在模型中细化，但定位边界已经隐含：扶手通常沿梯段和平台临空侧设置，高度从踏步前缘垂直量起，立杆间距需满足安全防护要求，端部应与墙体或平台柱可靠连接。

　　从建模逻辑看，这类构件适合先建立井道墙体与楼板作为参照，再按层高划分踏步参数，通过阵列或沿路径放置生成梯段，最后组合休息平台并校验整体净高。对于结构设计人员，模型可用于检查梯段斜率、步数奇偶性与平台标高的对应关系；对于建筑装修人员，可据此推算饰面材料用量、台阶收边方式及防滑条位置；对于设备选型人员，若楼梯用于机房或厂房，还需评估大件设备能否通过平台转弯，必要时放大平台尺寸或调整梯段宽度。

　　整体而言，该楼梯模型抓住了折返梯最核心的空间约束：在方形井道内组织连续竖向交通，同时保留墙体、平台、踏步和楼板洞口的完整边界。它不是单纯的外观造型，而是可用于方案比对、净高分析、结构支承判断和安装边界确认的基础三维参照。
