航天用ULA轻量化连接支架结构设计

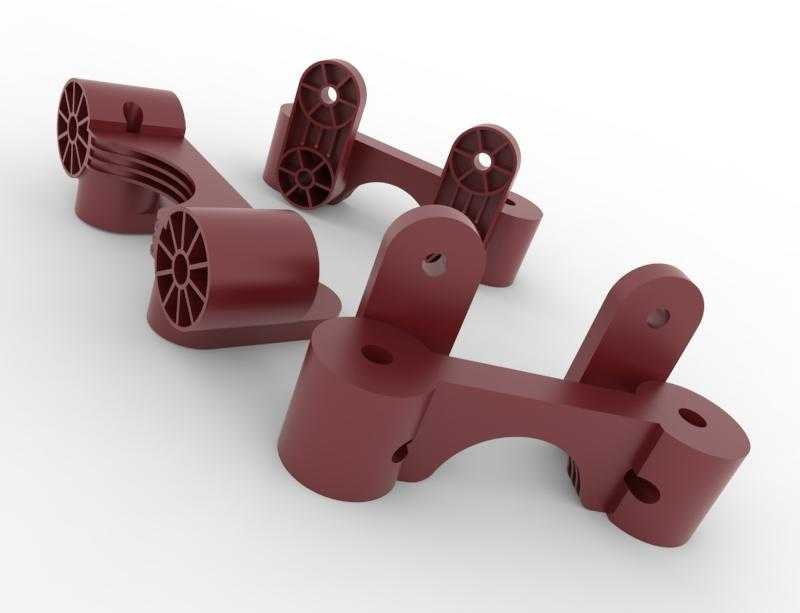

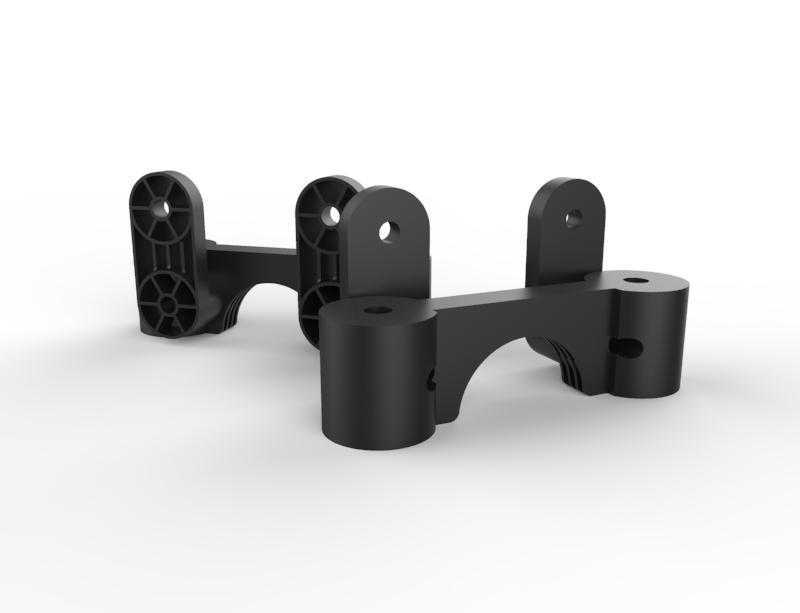

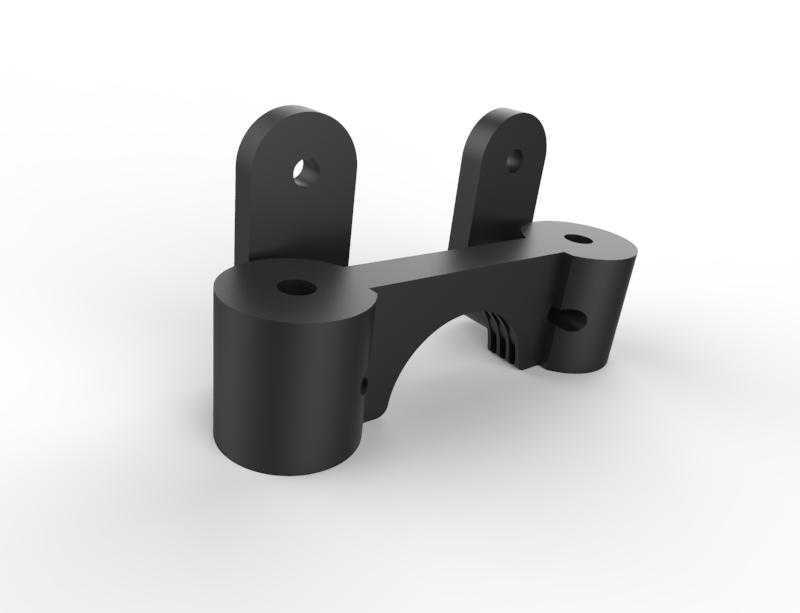

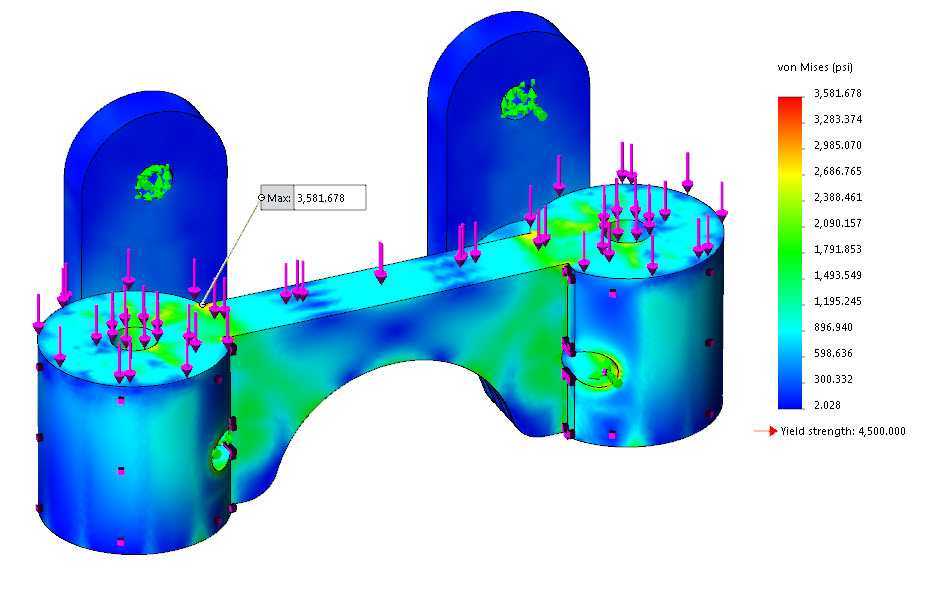

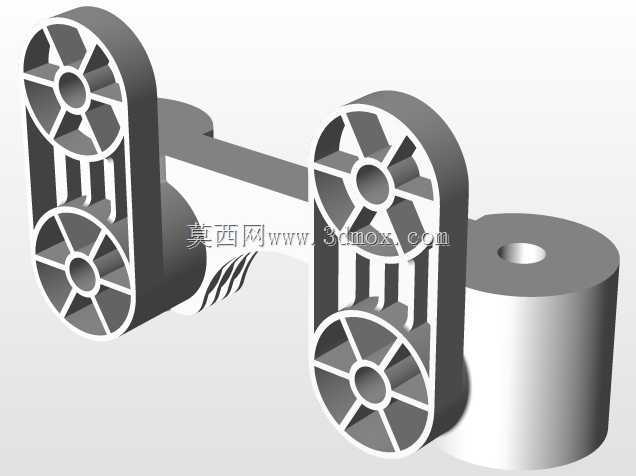

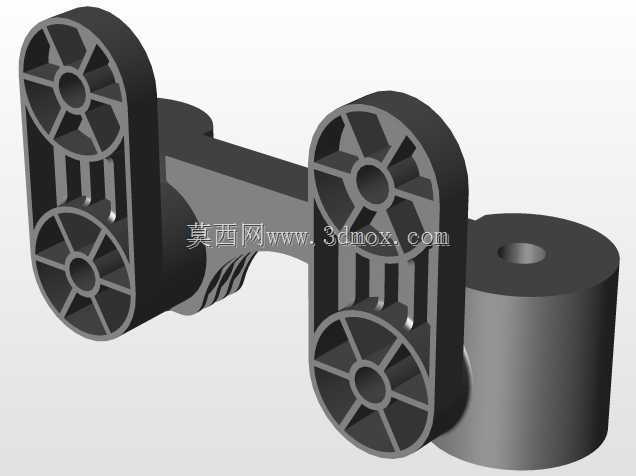

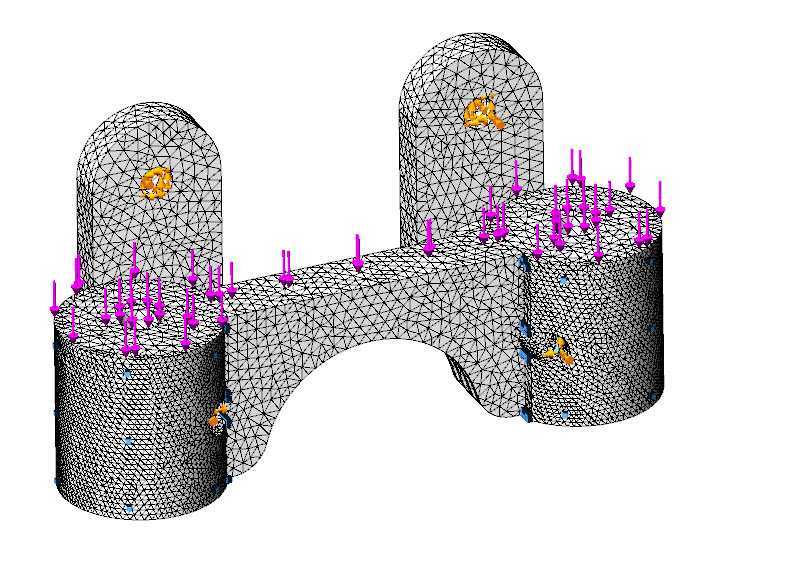

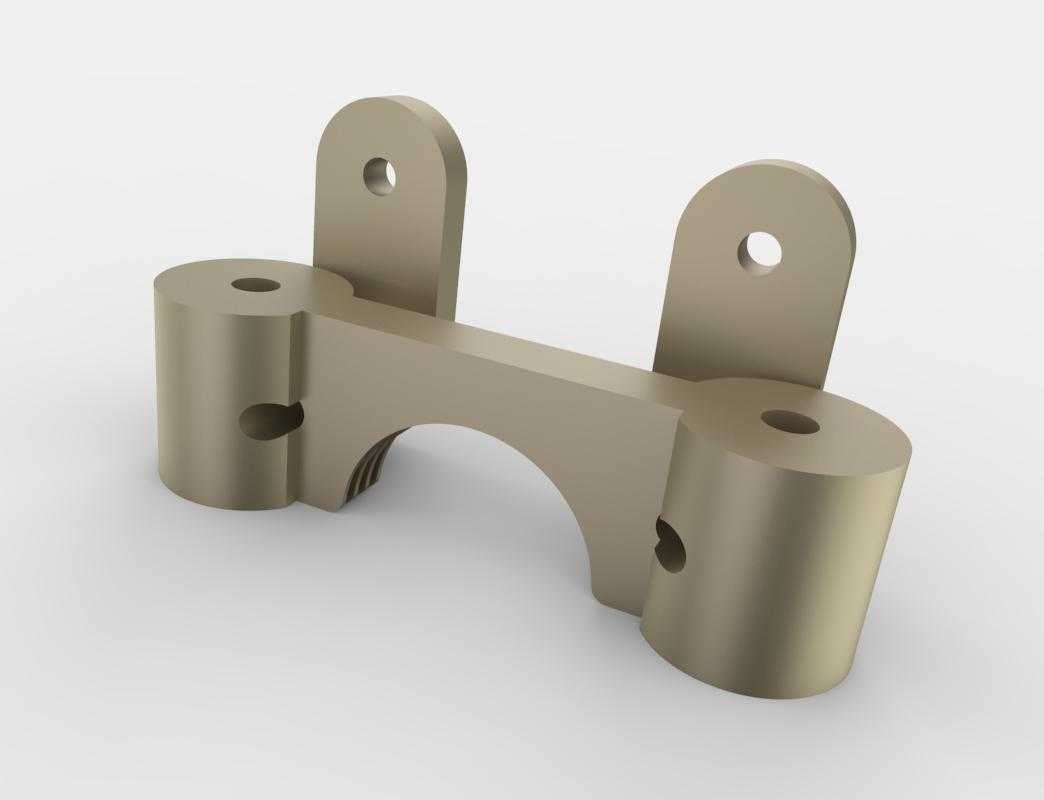

该支架主要应用于航天运载设备的舱段内部连接场景，承担管路、线缆束或小型机载组件的承载固定功能，在发射阶段的强振动、过载工况下需保持结构稳定性，避免连接部件出现位移或脱落。从结构设计逻辑来看，整体采用一体化壳体成型思路，主体连接臂做了弧形挖槽处理，在保证结构刚度的前提下尽可能削减非受力区域的材料冗余，适配航天场景对零部件自重的严苛控制要求。各连接端采用带中心孔的筒状凸台结构，凸台内部设置放射状加强筋，筋条从凸台中心孔向外延伸至筒壁内侧，既提升了凸台部位的抗挤压、抗剪切能力，也避免了安装螺栓锁紧时出现筒壁开裂的问题。支架上的所有安装孔边缘均做了加厚处理，孔边到材料外缘的距离满足不小于2倍孔径的工程设计规范，防止安装受力时出现边缘崩裂失效。在结构强度校核层面，通过有限元仿真对整体受力路径做了优化，载荷从安装凸台传入后，可顺着加强筋与主体连接臂平滑传递至另一端固定点，不存在明显的应力集中死角，在均匀施加额定载荷的工况下，最大应力值控制在材料许用应力范围内，可满足极限过载下的使用要求。从安装边界来看，支架两端的安装凸台轴线保持平行，凸台端面做了平面度处理，可与被连接件表面完全贴合，避免安装时出现附加弯矩；主体连接臂的弧形轮廓避开了周边管路的排布空间，不会与相邻部件产生装配干涉，安装时可直接通过螺栓穿入凸台中心孔完成固定，无需额外调整安装位。该结构的加强筋布局同时兼顾了注塑或机加工的工艺可行性，筋条厚度均匀，不存在壁厚突变区域，可有效降低成型过程中的缩痕、变形概率，适合小批量精密加工生产。
