管线连接用蓝色绝缘扶手夹结构设计

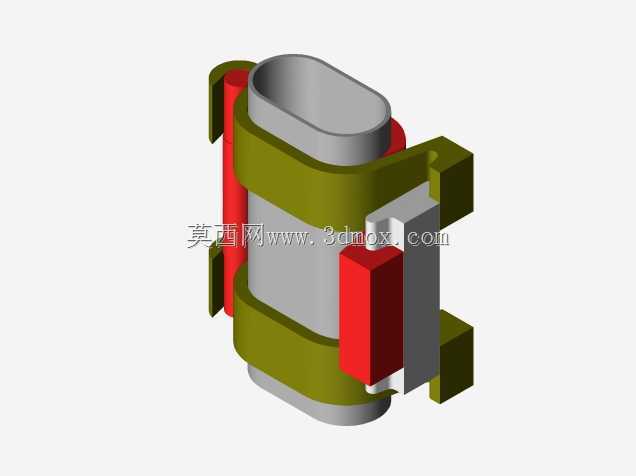

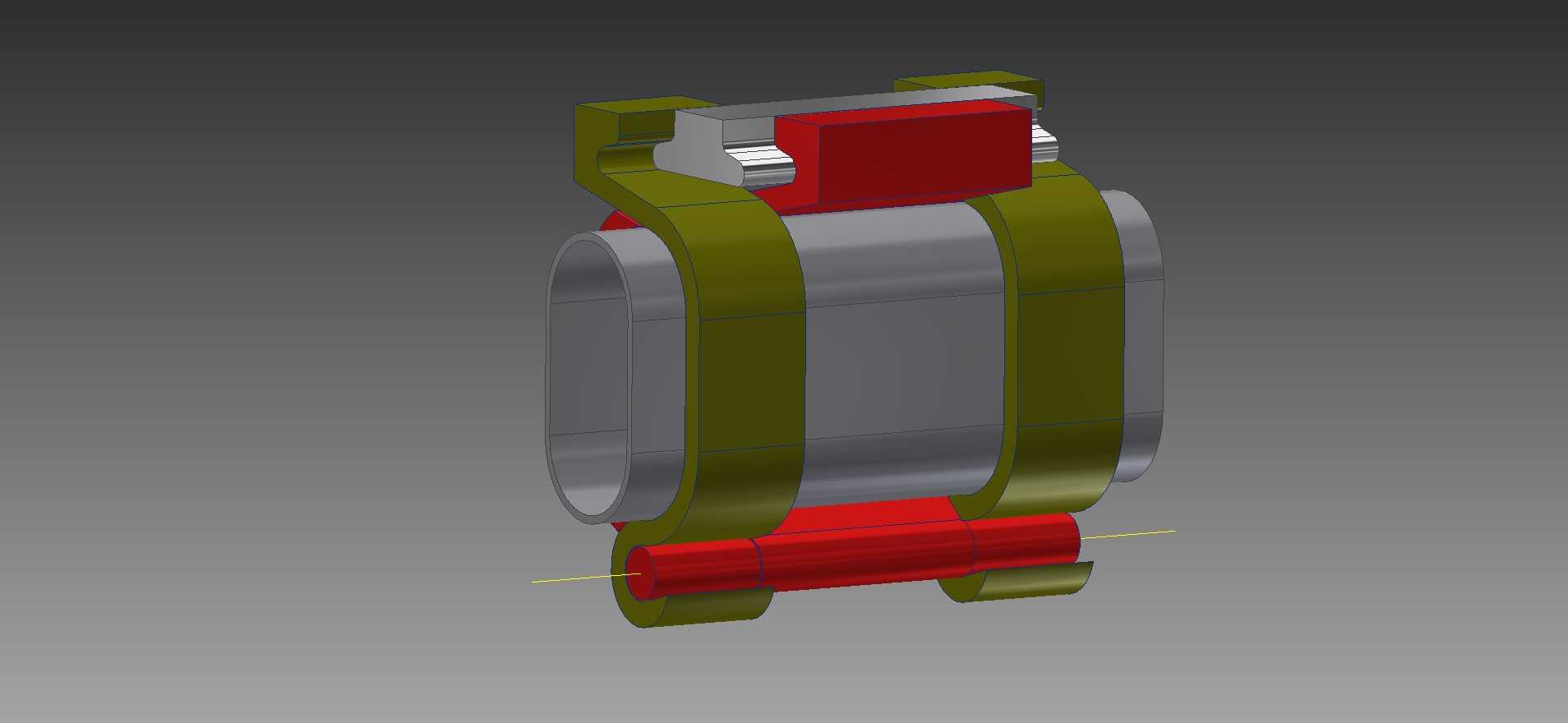

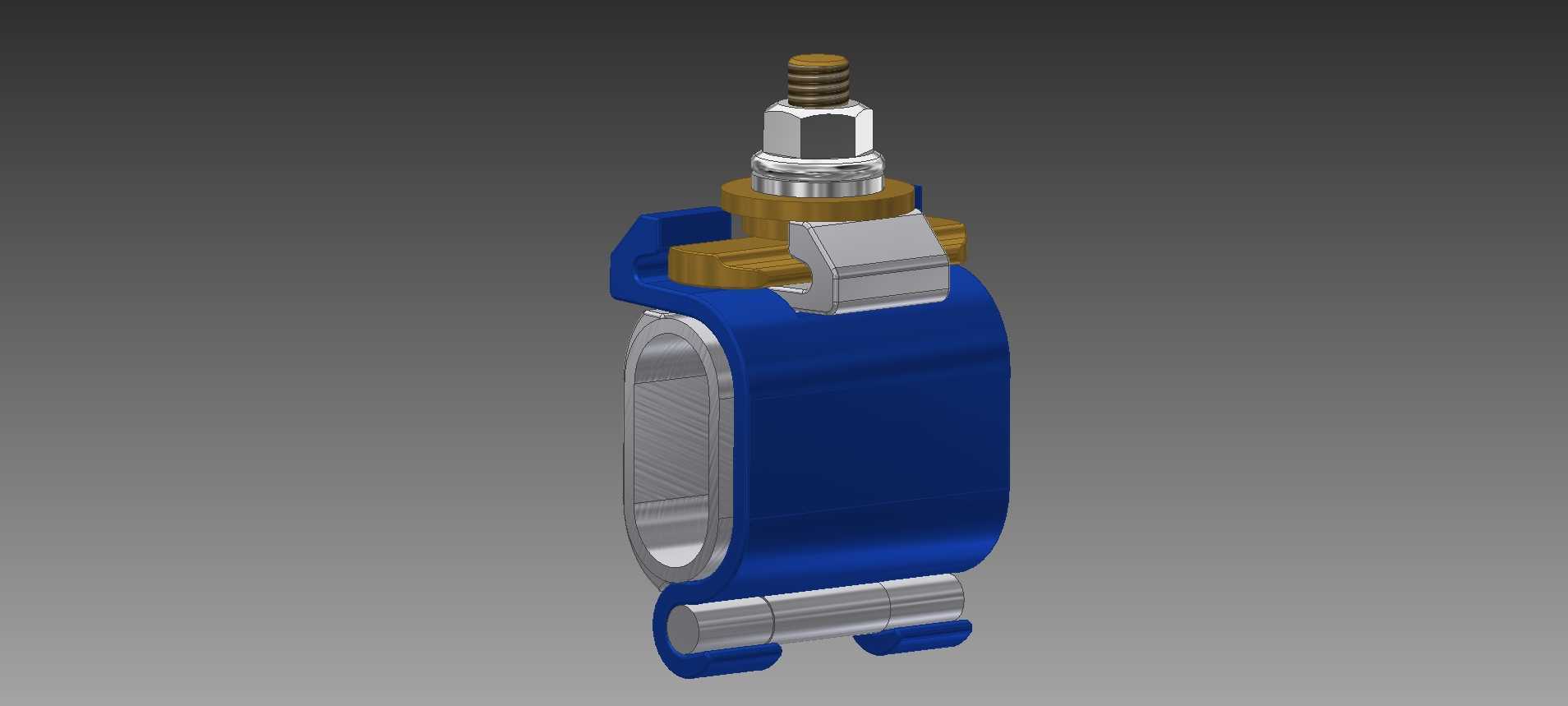

这款扶手夹主要应用在低压配电布线、设备内部线束固定、小口径流体管线接驳场景，日常在机柜内部走线、小型气动管路排布、设备接地端子接驳环节都能见到这类结构的身影，核心作用是在抱紧圆形管线的同时，预留顶部接线位实现等电位连接或者信号引出，避免管线晃动导致接线端拉扯松脱。从结构设计来看，主体采用半包式C型抱箍结构，蓝色包覆层为绝缘改性PA材质，既可以抱紧金属管体避免硬接触刮伤管面，也能实现夹持部位与外接端子的绝缘隔离，适配外径在18-25mm区间的圆形金属管、硬质塑胶管。抱箍开口侧采用铰接式销轴连接，安装时无需完全拆分部件，只需要松开顶部锁紧结构就能将夹体卡套在管线上，再通过顶部的压紧结构实现抱箍的锁紧固定，相比传统双螺栓环抱管夹，安装效率能提升40%左右，在批量布线作业中优势明显。顶部的接线组件采用铜质嵌件设计，外层做镀镍防锈处理，接线柱带外螺纹结构，适配M6规格的接线端子压接，锁紧螺母带防滑齿结构，接线完成后可以通过螺母压紧端子片，避免设备运行振动导致接线松脱。夹体与顶部接线座之间设置了金属嵌件补强，避免长期锁紧应力导致塑胶主体开裂，铰接销轴采用不锈钢材质，适配潮湿、多粉尘的工业现场使用环境，不会出现锈蚀卡滞导致后期维护无法拆卸的问题。安装边界方面，抱箍完全锁紧后整体径向最大尺寸为42mm，轴向宽度为28mm，顶部接线柱高出夹体上表面22mm，安装时需要预留至少30mm的顶部操作空间用于拧紧接线螺母，夹体底部铰接部位突出量为6mm，安装面与管线之间无需额外预留间隙，夹体自身的包覆层可以起到一定的减震缓冲作用，适配设备运行时存在小幅振动的使用场景。设计过程中特意优化了抱箍内壁的弧度，采用多段圆弧过渡设计，抱紧时受力均匀分布在管面120度的接触区间，不会出现局部应力集中夹裂塑胶管线或者压变形薄壁金属管的问题，顶部接线座与抱箍主体采用嵌件注塑工艺结合，结合强度可以承受150N以上的接线拉扯力，满足常规工业布线的拉力测试要求。
