阵风战斗机挂载构型外观结构三维数模

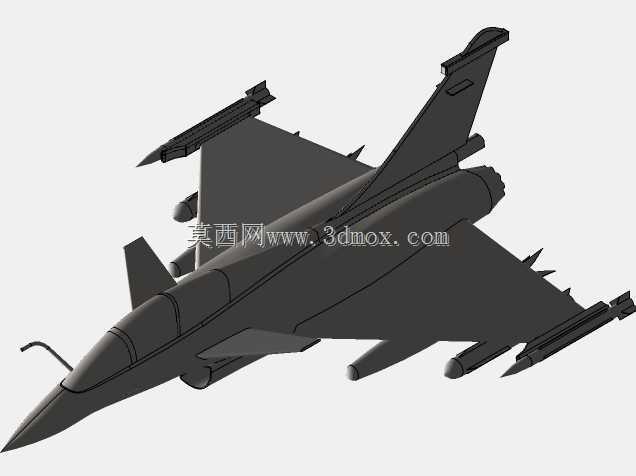

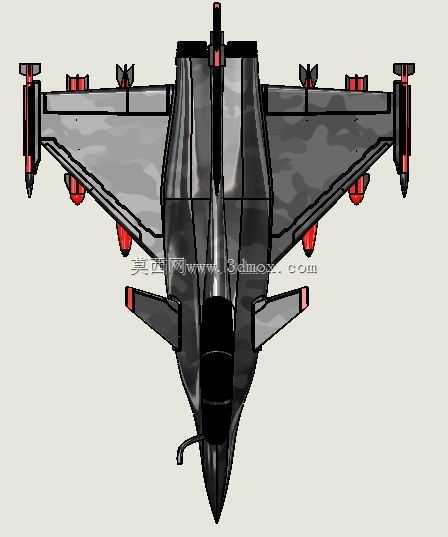

该三维数模还原了双发多用途阵风战斗机的完整外挂布局与气动外形，可用于航空装备结构教学、虚拟仿真场景搭建、作战挂载方案推演等场景。从实际用途来看，阵风作为可执行制空作战、对地精确打击、反舰攻击甚至舰载起降任务的多用途战机，不同任务下的外挂配置差异直接影响整机重心分布、飞行阻力边界与作战半径，这套数模完整呈现了翼下多挂点挂载副油箱、空空导弹、对地打击弹药的典型任务构型，能帮助结构设计从业者直观理解战机外挂点的载荷分布逻辑。

设计思路上，数模优先还原了阵风的鸭式三角翼气动布局特征，包括近距耦合鸭翼与主翼的相对位置、翼身融合体的曲面过渡、单垂尾的后掠角度与安装位置，同时保留了机头受油管、双发尾喷口、机身起落架舱的关键外形特征，没有过度简化气动相关的曲面结构，能满足气动外形演示、虚拟装配教学的精度要求。外形尺寸方面，数模严格按照实机比例缩放，整机长度、翼展、垂尾高度的比例关系符合实机参数，各挂点与机身、翼面的安装边界清晰，翼下挂架与弹药的连接接口位置、副油箱与机身的间隙、导弹翼面与主翼的安全距离都做了还原，可用于挂载干涉检查的模拟练习。

在实际工程应用中，这类战机外观数模可作为航空科普的演示载体，也能为虚拟仿真训练提供基础的外形资产，帮助地勤人员快速熟悉不同任务构型下的外挂布置位置，也能为飞行器设计专业的学生提供直观的布局参考，理解鸭式布局战机的外形设计逻辑，以及多用途战机在兼顾不同任务时的外挂布局设计考量。数模的曲面过渡连续，没有出现破面、重叠面等问题，各外挂部件与机身的装配关系明确，可直接用于渲染出图、动画演示等场景，也可作为进一步细化结构设计的基础外形参考，帮助从业者快速把握战机整体布局的比例关系，减少外形建模阶段的重复工作量。
